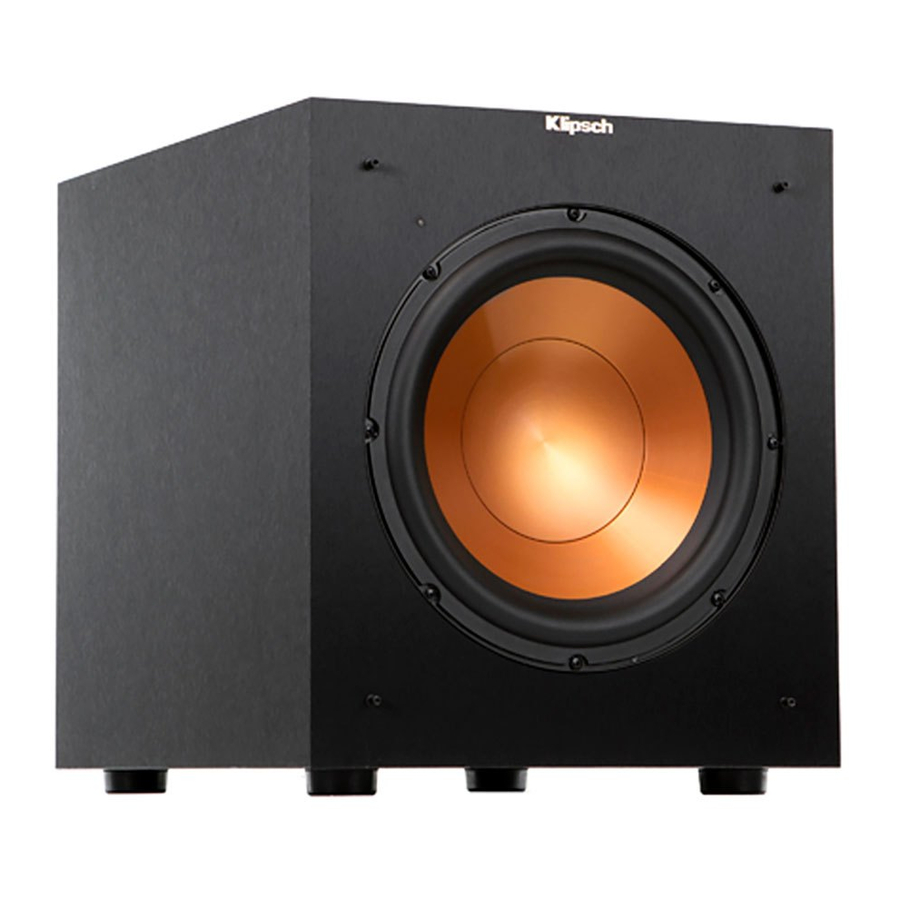

Klipsch R-10SW, R-12SW - Manual del Subwoofer
REFERENCIA
- el estándar, el punto de referencia, el punto utilizado para la comparación
- la encarnación de lo legendario
FUERTES Y ORGULLOSOS DESDE 1946
En 1946, Paul W. Klipsch revolucionó la industria del audio al crear nuestra tecnología de bocina patentada y los principios acústicos que son la fuerza impulsora detrás de nuestro aclamado sonido característico.
Hoy en día, seguimos fieles a la visión de PWK y concentramos casi un siglo de sudor e ingenio en cada producto que fabricamos. Estos altavoces son el resultado de nuestra obsesión por la perfección auditiva.
Experimente la potencia, los detalles y la emoción de Klipsch Reference. Somos los Guardianes del Sonido
SU DISPOSITIVO
INSPECCIÓN
Queremos que su nuevo sistema de altavoces tenga tan buen aspecto como cuando salió dañado en tránsito. Si se descubre algún daño, notifique a la entrega de la fábrica. Por favor, compruebe rápidamente si hay algún daño de tránsito. Servicio y distribuidor cuidadosamente donde se compró el sistema. Haga una solicitud, desempaque su nuevo sistema de altavoces y verifique los componentes contra para inspección, y siga sus instrucciones para la evaluación. Asegúrese de la lista de embalaje. En circunstancias extremas, los artículos pueden haber sido mantener la caja de envío original del producto.
POSICIONAMIENTO DE SUS DISPOSITIVOS
Los subwoofers con alimentación Klipsch están diseñados para reproducir graves profundos y ofrecer el impacto que da vida a sus películas y música. Para un rendimiento óptimo, coloque su subwoofer en una esquina de la habitación en la misma pared que los altavoces del canal frontal (consulte la figura a continuación). Tenga en cuenta que la ubicación de la habitación puede tener un efecto dramático en el rendimiento de su subwoofer con alimentación. La colocación en las esquinas, como se sugiere anteriormente, aumentará la cantidad de salida de graves, mientras que la colocación del subwoofer a lo largo de la mitad de una pared o fuera de la habitación disminuirá la cantidad de salida de graves. Experimente con varias opciones de ubicación y configuraciones de control diferentes para encontrar la que mejor se adapte a su habitación y gusto en particular. Cuando elija la ubicación de su subwoofer, tenga en cuenta que deberá conectar el amplificador incorporado del subwoofer a una toma de corriente alterna.
COLOCACIÓN DE LOS ALTAVOCES EN EL ÁREA DE AUDICIÓN
CONEXIONES Y CONTROLES
Asegúrese de que el subwoofer esté desenchufado de la toma de corriente alterna antes de realizar cualquier conexión.
Conexión "LINE IN": la mayoría de los receptores de sonido envolvente (y preamplificadores) actuales tienen una salida de subwoofer de nivel de línea etiquetada como Subwoofer Pre Out, Sub Out, SW Out, etc. Si tiene esta salida, conecte un extremo de un cable de subwoofer a ella y conecte el otro extremo del cable a la entrada de línea del subwoofer etiquetada como LEFT/LFE. Esta conexión permite que el subwoofer funcione tanto con música como con películas de sonido envolvente (consulte el manual del receptor). En ausencia de una salida de subwoofer en su receptor, como una conexión alternativa, puede conectar las salidas de preamplificador de canal izquierdo y derecho de su receptor (si se proporcionan) a la entrada izquierda/LFE y derecha en el subwoofer.
Control "LOWPASS": el punto de cruce elegido determina dónde se "entregan" las frecuencias de graves bajos desde los altavoces al subwoofer. Si establece el punto de cruce en el receptor, gire la perilla del filtro de paso bajo en el subwoofer hasta el punto más a la derecha (160 Hz). Establezca el punto de cruce según el tamaño de los altavoces principales izquierdo/derecho que esté utilizando en el sistema. Como regla general, para los altavoces de suelo más grandes, establezca el punto de cruce entre 50 Hz y 90 Hz. Si utiliza pequeños altavoces de estantería o "satélite" para los principales, establezca el punto de cruce entre 90 Hz y 150 Hz. Cuanto más pequeño sea el altavoz, mayor será la configuración hasta que las frecuencias de graves se mezclen bien entre los altavoces y su subwoofer una vez que su sistema esté completamente conectado. Si su receptor no tiene una configuración de punto de cruce, establezca el filtro de paso bajo en el subwoofer en su lugar dentro de las mismas configuraciones recomendadas (consulte el manual del receptor para obtener información adicional sobre la configuración de los altavoces).
Nivel: si su subwoofer está conectado a una salida de subwoofer de un receptor de sonido envolvente, primero establezca el control de nivel de volumen del subwoofer en el receptor en la posición de "mitad de camino" o "0 dB". Luego, aumente el volumen (o ganancia) del subwoofer hasta que el nivel de volumen del subwoofer coincida con la salida de sus altavoces principales. Una vez que se complete esta configuración, el control de volumen en el amplificador principal o preamplificador de su sistema será el control de volumen tanto para su subwoofer como para los altavoces juntos. Si su subwoofer está conectado a las salidas de preamplificador L/R de un receptor, no habrá volumen de subwoofer en ese receptor para configurar antes de establecer el control de ganancia del subwoofer.
"PHASE" 0/180: este control se utiliza para hacer coincidir acústicamente la salida del subwoofer con sus altavoces principales. Seleccione la posición 0˚ o 180˚ en la que su subwoofer tenga más salida en la posición de escucha.
Off/Auto/On: cuando este interruptor está en la posición "ON/AUTO" (encendido/automático), el subwoofer se encenderá automáticamente cuando detecte una señal. Pasará automáticamente al "modo de espera" después de 15 a 20 minutos sin señal. Cuando este interruptor está en la posición "OFF" (apagado), el subwoofer permanecerá "apagado" hasta que el interruptor se vuelva a girar manualmente a la posición "ON/AUTO" (encendido/automático).
Indicador LED de encendido: ubicado en el deflector frontal, este LED indica el estado operativo del amplificador incorporado. El LED se iluminará en verde cuando el amplificador esté encendido y reciba una señal. Si el LED está oscuro y no está iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre la gestión de graves, consulte a su distribuidor o visite www.klipsch.com
CONEXIONES DE NIVEL DE LÍNEA
Salidas pre-out izquierda y derecha en el procesador/preamplificador/receptor conectadas a las entradas de línea izquierda y derecha en el amplificador del subwoofer
Salida LFE en el procesador/preamplificador/receptor conectada a la entrada LFE en el amplificador del subwoofer
CUIDADO Y LIMPIEZA
Su subwoofer tiene un acabado de vinilo duradero que solo requiere desempolvarse en seco o limpiarse con un paño seco. Evite el uso de limpiadores abrasivos o a base de disolventes y detergentes fuertes. El accesorio de cepillo de su aspiradora debe eliminar cualquier polvo del gabinete de su subwoofer.
REGISTRO DEL PRODUCTO
Registre su producto en línea en www.klipsch.com/register
- Manténgase al día sobre nuevos productos y promociones.
- Su información personal nunca será revendida.
- Esta información de registro no se utiliza para fines de garantía.
Conserve su recibo para las reclamaciones de garantía.
