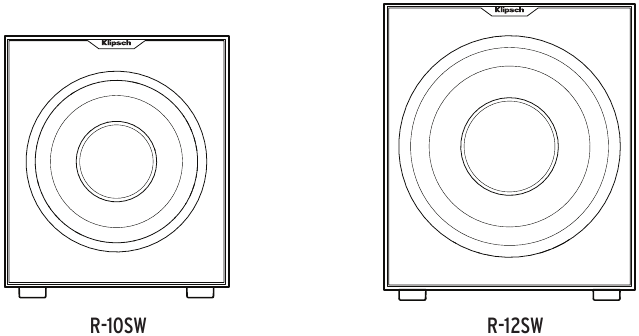

REFERENCE

kiwango, alama, hatua inayotumika kwa ulinganisho
mfano wa hadithi

SAUTI KUU NA YA KUTAMBUA TANGU 1946
Mnamo 1946, Paul W. Klipsch alibadilisha tasnia ya sauti kwa kuunda teknolojia yetu ya kipekee ya honi na kanuni za akustisk ambazo ndio nguvu inayoendesha sauti yetu iliyosifiwa sana.
Leo, tunasalia waaminifu kwa maono ya PWK na tunaweka sehemu bora ya jasho na akili ya karne katika kila bidhaa tunayotengeneza. Spika hizi ni matokeo ya shauku yetu kwa ukamilifu huo wa kusikia.
Furahia nguvu, undani na hisia za Klipsch Reference. Sisi ndio Walinzi wa Sauti

KIFAA CHAKO

UKAGUZI

Tunataka mfumo wako mpya wa spika uonekane mzuri kama ulivyoondoka umeharibiwa wakati wa usafirishaji. Ikiwa uharibifu wowote utagunduliwa, mjulishe utoaji wa kiwanda! Tafadhali angalia mara moja kwa uharibifu wowote wa usafiri. Kwa uangalifu huduma na muuzaji ambapo mfumo ulinunuliwa. Fanya ombi kufungua mfumo wako mpya wa spika na uthibitishe vipengele dhidi ya ukaguzi, na ufuate maagizo yao ya tathmini. Hakikisha orodha ya kufunga. Katika hali mbaya, vitu vinaweza kuwa vimekuwa weka katoni asili ya usafirishaji ya bidhaa.

KUWEKA VIFAA VYAKO

Subwoofer za Klipsch zimeundwa ili kuzalisha besi nzito na kutoa athari ambayo hufanya filamu na muziki wako uwe hai. Kwa utendakazi bora, weka subwoofer yako kwenye kona ya chumba kwenye ukuta sawa na spika zako za mbele za chaneli. (rejelea Mchoro hapa chini). Tafadhali kumbuka kuwa uwekaji wa chumba unaweza kuwa na athari kubwa kwenye utendakazi wa subwoofer yako inayotumia nguvu. Uwekaji wa kona, kama inavyopendekezwa hapo juu, utaongeza kiwango cha pato la besi, huku kuweka subwoofer katikati ya ukuta, au nje ya chumba kutapunguza kiwango cha pato la besi. Jaribu na idadi ya chaguo tofauti za uwekaji na mipangilio ya udhibiti ili kupata inayofaa zaidi chumba chako na ladha yako. Unapochagua eneo la subwoofer yako, kumbuka kuwa utahitaji kuunganisha amplifier iliyojengwa ndani ya subwoofer kwenye plagi ya umeme ya AC.

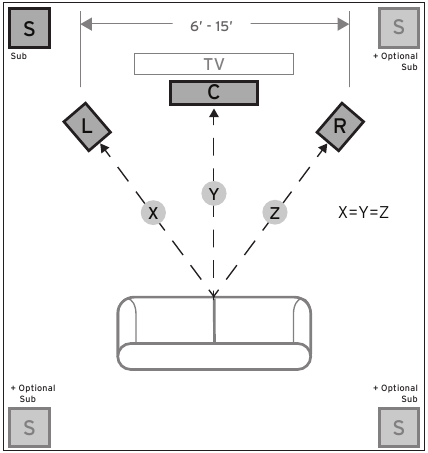

UWEKAJI WA SPIKA KATIKA ENEO LA KUSIKILIZA

UNGANISHO NA UDHIBITI

Hakikisha kuwa subwoofer imechomolewa kutoka kwa plagi ya ukuta ya AC kabla ya kufanya miunganisho yoyote.

Muunganisho wa "LINE IN" - Vipokezi vingi vya leo vya kuzunguka (na vikuza awali) vina pato la kiwango cha laini la subwoofer lililoandikwa Subwoofer Pre Out, Sub Out, SW Out, n.k. Ikiwa una pato hili, unganisha ncha moja ya kebo ya subwoofer kwake na uunganishe ncha nyingine ya kebo kwenye ingizo la laini ya subwoofer iliyoandikwa LEFT/LFE. Muunganisho huu huruhusu subwoofer kufanya kazi na muziki na filamu za sauti zinazozunguka (rejelea mwongozo wa kipokezi chako). Ikiwa hakuna pato la subwoofer kwenye kipokezi chako, kama muunganisho mbadala, unaweza kuunganisha Pato za Chaneli ya Kushoto na Kulia kutoka kwa kipokezi chako (ikiwa imetolewa) hadi ingizo la Kushoto/LFE na Kulia kwenye subwoofer.

Udhibiti wa "LOWPASS" - Hatua ya msalaba iliyochaguliwa huamua mahali ambapo masafa ya besi ya chini "yamekabidhiwa" kutoka kwa spika hadi subwoofer. Ikiwa unaweka hatua ya msalaba kwenye kipokezi, geuza kitufe cha Kichujio cha Lowpass kwenye subwoofer hadi hatua ya mbali zaidi kulia (160Hz). Weka hatua ya msalaba kulingana na ukubwa wa spika kuu za kushoto/kulia unazotumia kwenye mfumo. Kama sheria ya jumla, kwa spika kubwa, za kusimama sakafuni, weka hatua ya msalaba kati ya 50Hz-90Hz. Ikiwa unatumia bookshelf ndogo au spika za "setilaiti" kwa mains, weka hatua ya msalaba kati ya 90Hz-150Hz. Kadiri spika inavyokuwa ndogo, ndivyo mpangilio unavyokuwa wa juu zaidi hadi masafa ya besi yachanganyika vizuri kati ya spika na subwoofer yako mara tu mfumo wako utakapounganishwa kabisa. Ikiwa kipokezi chako hakina mpangilio wa hatua ya msalaba, weka Kichujio cha Lowpass kwenye subwoofer badala yake ndani ya mipangilio sawa iliyopendekezwa (angalia mwongozo wa kipokezi kwa maelezo ya ziada ya usanidi wa spika).

Kiwango - Ikiwa subwoofer yako imeunganishwa kwenye Pato la Subwoofer la kipokezi cha kuzunguka, kwanza weka udhibiti wa kiwango cha sauti ya subwoofer kwenye kipokezi hadi nafasi ya "nusu njia" au "0 dB". Kisha ongeza sauti (au faida) ya subwoofer hadi kiwango cha sauti cha subwoofer kilingane na pato la spika zako kuu. Baada ya usanidi huu kukamilika, udhibiti wa sauti kwenye amplifier kuu ya mfumo wako au kikuza awali itakuwa udhibiti wa sauti kwa subwoofer yako na spika pamoja. Ikiwa subwoofer yako imeunganishwa kwenye Pato za L/R PreAmp za kipokezi hakutakuwa na sauti ya subwoofer kwenye kipokezi hicho kuweka kabla ya kuweka udhibiti wa faida ya subwoofer.

"PHASE" 0/180 – Udhibiti huu hutumiwa kulinganisha pato la subwoofer na spika zako kuu. Chagua nafasi ama 0˚ au 180˚ ambapo subwoofer yako ina pato zaidi kwenye nafasi ya kusikiliza.

Zima/Otomati/Washa – Swichi hii ikiwa katika nafasi ya "ON/AUTO" (Washa/Otomati), subwoofer itawashwa (on) kiotomatiki inapohisi mawimbi. Itaingia kiotomatiki katika "hali ya kusubiri" baada ya dakika 15-20 bila mawimbi. Swichi hii ikiwa katika nafasi ya "OFF" (Zima), subwoofer itasalia "imezimwa" (off) hadi swichi irudishwe kwa mikono kwenye nafasi ya "ON/ AUTO" (Washa/Otomati).

Kionyeshi cha LED cha nguvu - Kikiwa kwenye baffle ya mbele, LED hii inaonyesha hali ya uendeshaji ya amplifier iliyojengwa ndani. LED itawaka kijani wakati amplifier imewashwa na inapokea mawimbi. Ikiwa LED ni nyeusi na haijawashwa, amplifier imezimwa. Kwa maelezo zaidi kuhusu vidhibiti vilivyotajwa katika mwongozo huu na kuhusu usimamizi wa besi, wasiliana na muuzaji wako au tembelea www.klipsch.com

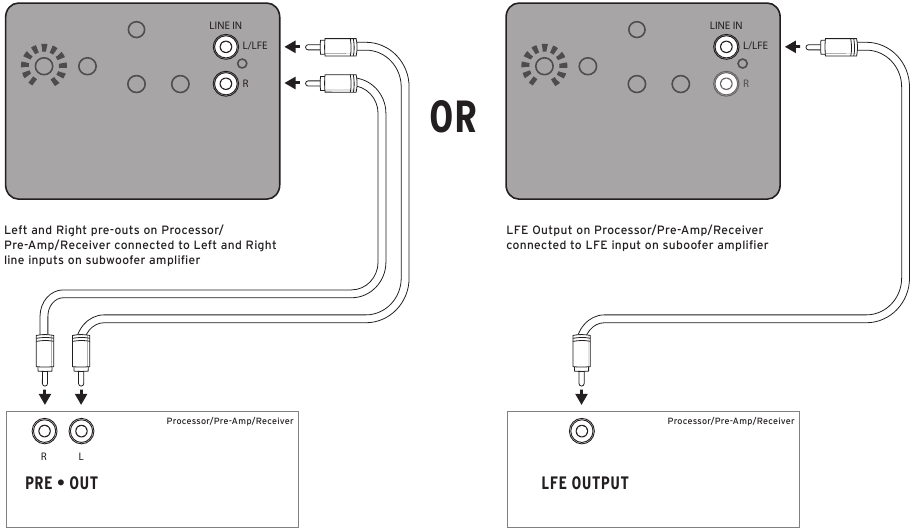

MIUNGANISHO YA KIWANGO CHA LAINI

Pato za awali za Kushoto na Kulia kwenye Kichakataji/Kikuza Awali/Kipokezi zimeunganishwa kwenye ingizo za laini za Kushoto na Kulia kwenye amplifier ya subwoofer

Pato la LFE kwenye Kichakataji/Kikuza Awali/Kipokezi limeunganishwa kwenye ingizo la LFE kwenye amplifier ya subwoofer

UTUNZAJI NA USAFISHAJI

Subwoofer yako ina umaliziaji wa vinyl unaodumu ambao unapaswa kuhitaji tu kufuta vumbi kavu au kusafisha kwa kitambaa kikavu. Epuka matumizi ya visafishaji vikali au vyenye msingi wa viyeyusho na sabuni kali. Kiambatisho cha brashi cha utupu wako kinapaswa kuondoa vumbi lolote kutoka kwa eneo lako la subwoofer.
