Klipsch R-10SW, R-12SW - Uživatelská příručka k subwooferu

Obsah

1 REFERENCE
2 VAŠE ZAŘÍZENÍ
3 KONTROLA
4 UMÍSTĚNÍ VAŠICH ZAŘÍZENÍ
5 PŘIPOJENÍ A OVLÁDACÍ PRVKY
6 PÉČE A ČIŠTĚNÍ
7 REGISTRACE PRODUKTU
8 Reference
9 Stáhnout návod
10 V jiných jazycích

REFERENCE

standard, měřítko, bod použitý pro srovnání
ztělesnění legendárního

HLASITĚ A HRDĚ OD ROKU 1946
V roce 1946 Paul W. Klipsch způsobil revoluci v audio průmyslu vytvořením naší patentované hornové technologie a akustických principů, které jsou hnací silou našeho vysoce uznávaného charakteristického zvuku.
Dnes zůstáváme věrni vizi PWK a vkládáme do každého produktu, který vyrábíme, lepší část století potu a geniality. Tyto reproduktory jsou výsledkem naší posedlosti dokonalostí zvuku.
Zažijte sílu, detaily a emoce Klipsch Reference. Jsme strážci zvuku

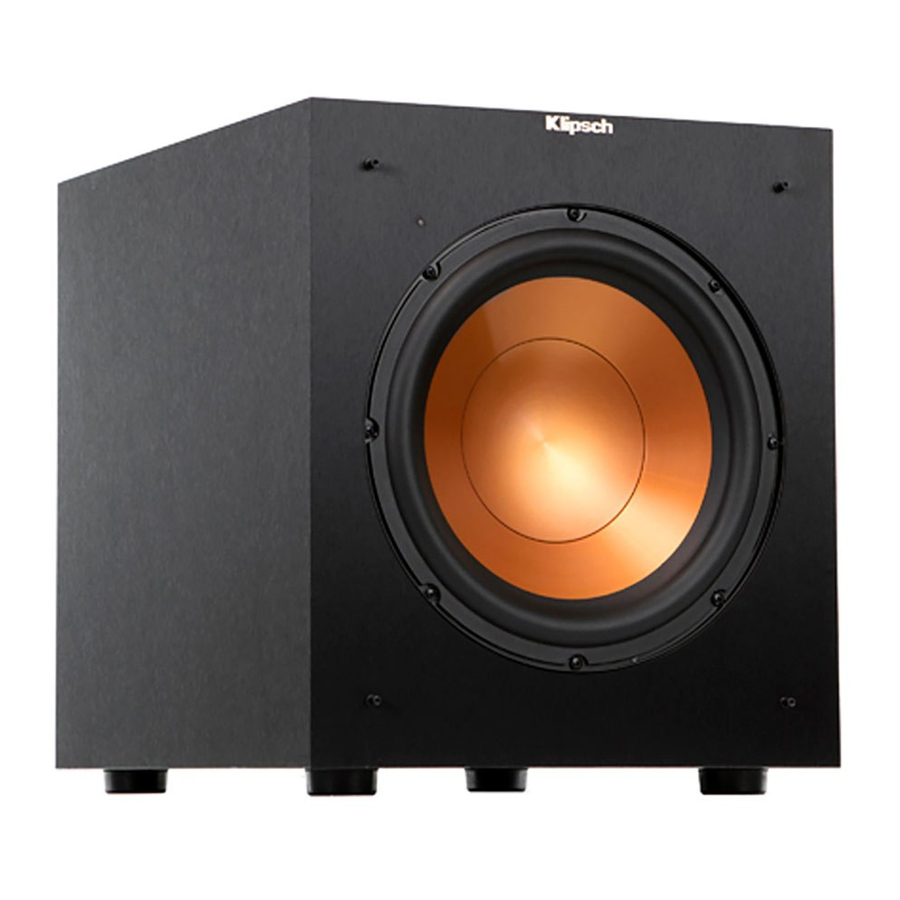

VAŠE ZAŘÍZENÍ

KONTROLA

Chceme, aby váš nový systém reproduktorů vypadal stejně dobře, jako když opouštěl továrnu! Pečlivě zkontrolujte, zda nedošlo k poškození během přepravy. Pokud zjistíte jakékoli poškození, informujte doručovací službu a prodejce, u kterého byl systém zakoupen. Požádejte o službu a požádejte o kontrolu a postupujte podle jejich pokynů pro vyhodnocení. Ujistěte se, že jste si ponechali originální přepravní karton produktu.

UMÍSTĚNÍ VAŠICH ZAŘÍZENÍ

Aktivní subwoofery Klipsch jsou navrženy tak, aby reprodukovaly hluboké basy a poskytovaly dopad, který oživí vaše filmy a hudbu. Pro optimální výkon umístěte subwoofer do rohu místnosti na stejnou stěnu jako reproduktory předního kanálu (viz obrázek níže). Vezměte prosím na vědomí, že umístění v místnosti může mít dramatický vliv na výkon vašeho aktivního subwooferu. Umístění do rohu, jak je navrženo výše, zvýší množství basového výstupu, zatímco umístění subwooferu podél středu stěny nebo venku v místnosti sníží množství basového výstupu. Experimentujte s řadou různých možností umístění a nastavení ovládání, abyste našli to, které nejlépe vyhovuje vaší konkrétní místnosti a vkusu. Při výběru umístění subwooferu mějte na paměti, že budete muset připojit vestavěný zesilovač subwooferu do zásuvky střídavého proudu.

UMÍSTĚNÍ REPRODUKTORŮ V POSLECHOVÉM PROSTORU

PŘIPOJENÍ A OVLÁDACÍ PRVKY

Před prováděním jakýchkoli připojení se ujistěte, že je subwoofer odpojen od zásuvky střídavého proudu.

Připojení "LINE IN" - Většina dnešních prostorových přijímačů (a předzesilovačů) má linkový výstup subwooferu označený jako Subwoofer Pre Out, Sub Out, SW Out atd. Pokud máte tento výstup, připojte jeden konec kabelu subwooferu k němu a připojte druhý konec kabelu do linkového vstupu subwooferu označeného LEFT/LFE. Toto připojení umožňuje subwooferu pracovat s hudbou i filmy s prostorovým zvukem (viz příručka k přijímači). Pokud na vašem přijímači chybí výstup pro subwoofer, můžete jako alternativní zapojení připojit výstupy předzesilovače levého a pravého kanálu z vašeho přijímače (pokud jsou k dispozici) k levému/LFE a pravému vstupu na subwooferu.

Ovládání "LOWPASS" - Zvolený bod crossoveru určuje, kde jsou nízké basové frekvence "předávány" z reproduktorů do subwooferu. Pokud nastavujete bod crossoveru v přijímači, otočte knoflíkem Lowpass Filter (Dolní propust) na subwooferu do nejvzdálenějšího bodu vpravo (160 Hz). Nastavte bod crossoveru na základě velikosti hlavních levých/pravých reproduktorů, které používáte v systému. Obecně platí, že pro větší podlahové reproduktory nastavte bod crossoveru mezi 50 Hz a 90 Hz. Pokud používáte malé regálové reproduktory nebo "satelitní" reproduktory pro hlavní reproduktory, nastavte bod crossoveru mezi 90 Hz a 150 Hz. Čím menší je reproduktor, tím vyšší je nastavení, dokud se basové frekvence dobře nespojí mezi reproduktory a subwooferem, jakmile je váš systém zcela zapojen. Pokud váš přijímač nemá nastavení bodu crossoveru, nastavte místo toho filtr Lowpass (Dolní propust) na subwooferu ve stejném doporučeném nastavení (další informace o nastavení reproduktorů naleznete v příručce k přijímači).

Level (Úroveň) - Pokud je váš subwoofer připojen k výstupu subwooferu prostorového přijímače, nejprve nastavte ovladač hlasitosti subwooferu v přijímači do polohy "v polovině" nebo "0 dB". Poté zvyšte hlasitost (nebo zisk) subwooferu, dokud se úroveň hlasitosti subwooferu neshoduje s výstupem vašich hlavních reproduktorů. Po dokončení tohoto nastavení bude ovladač hlasitosti na hlavním zesilovači nebo předzesilovači vašeho systému ovladačem hlasitosti pro váš subwoofer i reproduktory dohromady. Pokud je váš subwoofer připojen k výstupům L/R PreAmp přijímače, nebude v tomto přijímači žádná hlasitost subwooferu, kterou byste museli nastavit před nastavením ovladače zisku subwooferu.

"PHASE" (FÁZE) 0/180 – Tento ovladač se používá k akustickému sladění výstupu subwooferu s vašimi hlavními reproduktory. Vyberte pozici buď 0˚ nebo 180˚, ve které má váš subwoofer větší výstup v poslechové pozici.

Off/Auto/On (Vypnuto/Automaticky/Zapnuto) – Když je tento přepínač v poloze "ON/AUTO" (ZAPNUTO/AUTOMATICKY), subwoofer se automaticky "zapne", když zaznamená signál. Automaticky se přepne do "pohotovostního režimu" po 15-20 minutách bez signálu. Když je tento přepínač v poloze "OFF" (VYPNUTO), subwoofer zůstane "vypnutý", dokud se přepínač ručně nepřepne zpět do polohy "ON/AUTO" (ZAPNUTO/AUTOMATICKY).

Indikátor Power LED (LED napájení) - Tato LED dioda, která se nachází na přední přepážce, indikuje provozní stav vestavěného zesilovače. LED dioda se rozsvítí zeleně, když je zesilovač zapnutý a přijímá signál. Pokud je LED dioda tmavá a nesvítí, zesilovač je vypnutý. Další informace o ovládacích prvcích uvedených v této příručce a o správě basů získáte u svého prodejce nebo na adrese www.klipsch.com

PŘIPOJENÍ LINKOVÉ ÚROVNĚ

Levý a pravý předvýstup na procesoru/předzesilovači/přijímači připojený k levému a pravému linkovému vstupu na zesilovači subwooferu

Výstup LFE na procesoru/předzesilovači/přijímači připojený ke vstupu LFE na zesilovači subwooferu

PÉČE A ČIŠTĚNÍ

Váš subwoofer má odolnou vinylovou povrchovou úpravu, která by měla vyžadovat pouze suché otírání prachu nebo čištění suchým hadříkem. Vyhněte se používání abrazivních čisticích prostředků na bázi rozpouštědel a agresivních detergentů. Kartáčový nástavec vašeho vysavače by měl odstranit veškerý prach z krytu subwooferu.
