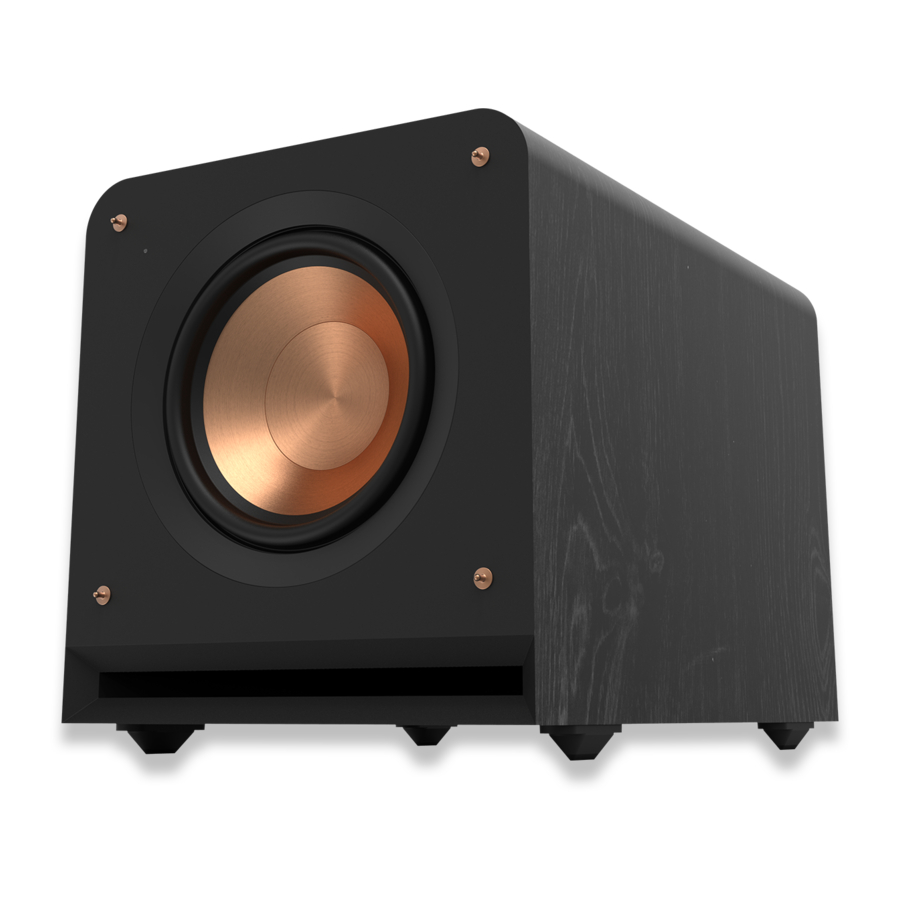

Klipsch RP-1000SW, RP-1200SW, RP-1400SW, RP-1600SW - Instrukcja obsługi subwoofera
Wprowadzenie
GŁOŚNO I DUMNIE OD 1946 ROKU
W 1946 roku Paul W. Klipsch zrewolucjonizował branżę audio, tworząc naszą opatentowaną technologię tubową i zasady akustyczne, które są siłą napędową naszego uznanego charakterystycznego brzmienia. Dziś pozostajemy wierni wizji PWK i w każdy nasz produkt wkładamy niemal sto lat potu i geniuszu. Te głośniki są wynikiem naszej obsesji na punkcie doskonałości dźwięku.
Doświadcz mocy, szczegółowości i emocji Klipsch.
Jesteśmy Strażnikami Dźwięku®.
SUBWOOFERY REFERENCE PREMIERE
KONTROLA
Chcemy, aby Twój nowy system głośnikowy wyglądał tak samo dobrze, jak w momencie opuszczania fabryki! Prosimy o niezwłoczne sprawdzenie, czy nie doszło do uszkodzeń podczas transportu. Ostrożnie rozpakuj nowy system głośnikowy i sprawdź, czy elementy zgadzają się z listą zawartości. W skrajnych przypadkach elementy mogły ulec uszkodzeniu podczas transportu. W przypadku stwierdzenia jakichkolwiek uszkodzeń należy powiadomić firmę kurierską i sprzedawcę, u którego system został zakupiony. Złóż wniosek o kontrolę i postępuj zgodnie z ich instrukcjami dotyczącymi oceny. Pamiętaj, aby zachować oryginalny karton wysyłkowy produktu.
USTAWIENIE SUBWOOFERA REFERENCE PREMIERE
Subwoofery aktywne Klipsch zostały zaprojektowane, aby odtwarzać głęboki bas i zapewniać uderzenie, które ożywia filmy i muzykę. Aby uzyskać optymalną wydajność, umieść subwoofer w rogu pokoju na tej samej ścianie, co głośniki kanału przedniego (patrz rysunek 1). Należy pamiętać, że umiejscowienie w pomieszczeniu może mieć dramatyczny wpływ na wydajność subwoofera aktywnego. Umieszczenie w rogu, jak sugerowano powyżej, zwiększy ilość basu, podczas gdy umieszczenie subwoofera wzdłuż środka ściany lub na zewnątrz w pomieszczeniu zmniejszy ilość basu. Eksperymentuj z różnymi opcjami ustawienia i ustawieniami sterowania, aby znaleźć ten, który najlepiej pasuje do Twojego konkretnego pomieszczenia i gustu. Wybierając lokalizację subwoofera, pamiętaj, że będziesz musiał podłączyć wbudowany wzmacniacz subwoofera do gniazdka sieciowego.
RYSUNEK 1
UMIESZCZENIE GŁOŚNIKÓW W OBSZARZE ODSŁUCHU
POŁĄCZENIA I STEROWANIE
Upewnij się, że subwoofer jest odłączony od gniazdka sieciowego przed wykonaniem jakichkolwiek połączeń.
Połączenie "LINE IN" (wejście liniowe)
Większość współczesnych amplitunerów surround (i przedwzmacniaczy) ma wyjście subwoofera na poziomie liniowym oznaczone jako Subwoofer Pre Out, Sub Out, SW Out itp. Jeśli masz to wyjście, podłącz jeden koniec kabla subwoofera do niego, a drugi koniec kabla podłącz do wejścia liniowego subwoofera oznaczonego jako L/LFE. To połączenie umożliwia subwooferowi pracę zarówno z muzyką, jak i filmami z dźwiękiem przestrzennym (patrz instrukcja obsługi amplitunera). W przypadku braku wyjścia subwoofera w amplitunerze, jako alternatywne podłączenie, można podłączyć wyjścia przedwzmacniacza kanału lewego i prawego z amplitunera (jeśli są dostępne) do wejść L/LFE i R w subwooferze.
Połączenie portu WA-2
Dla bezprzewodowej łączności nowego subwoofera Klipsch Reference Premiere dostępny jest opcjonalny zestaw bezprzewodowego subwoofera WA-2. WA-2 będzie działać tylko z wybranymi subwooferami marek Klipsch, Energy, Mirage i Jamo, które mają wejście "WA Port". WA-2 to produkt 2,4 GHz zaprojektowany do bezprzewodowego przesyłania sygnału w promieniu do 50 stóp. Więcej szczegółów można znaleźć na stronie klipsch.com.
Level (poziom)
Jeśli subwoofer jest podłączony do wyjścia subwoofera amplitunera surround, najpierw ustaw regulator głośności subwoofera w amplitunerze w pozycji "w połowie" lub "0 dB". Następnie zwiększ głośność (lub wzmocnienie) subwoofera, aż poziom głośności subwoofera będzie odpowiadał wyjściu głośników głównych. Po zakończeniu tej konfiguracji regulator głośności na głównym wzmacniaczu lub przedwzmacniaczu systemu będzie regulatorem głośności zarówno subwoofera, jak i głośników. Jeśli subwoofer jest podłączony do wyjść przedwzmacniacza L/R amplitunera, nie będzie w nim głośności subwoofera do ustawienia przed ustawieniem regulatora wzmocnienia subwoofera.
Regulator "LOWPASS" (filtr dolnoprzepustowy)
Wybrany punkt podziału określa, gdzie niskie częstotliwości basowe są "przekazywane" z głośników do subwoofera. Jeśli ustawiasz punkt podziału w amplitunerze, przekręć pokrętło filtra dolnoprzepustowego na subwooferze do skrajnego prawego punktu (160 Hz). Ustaw punkt podziału w oparciu o rozmiar głównych głośników lewego/prawego, których używasz w systemie. Ogólnie rzecz biorąc, dla większych głośników podłogowych ustaw punkt podziału między 50 Hz a 90 Hz. Jeśli używasz małych głośników półkowych lub "satelitarnych" jako głównych, ustaw punkt podziału między 90 Hz a 150 Hz. Im mniejszy głośnik, tym wyższe ustawienie, aż częstotliwości basowe dobrze się zmieszają między głośnikami a subwooferem po całkowitym podłączeniu systemu. Jeśli amplituner nie ma ustawienia punktu podziału, ustaw filtr dolnoprzepustowy na subwooferze w tych samych zalecanych ustawieniach (patrz instrukcja obsługi amplitunera, aby uzyskać dodatkowe informacje na temat konfiguracji głośników).
"PHASE" (faza) 0/180
Ten regulator służy do akustycznego dopasowania wyjścia subwoofera do głośników głównych. Wybierz pozycję, 0° lub 180°, w której subwoofer ma większą moc wyjściową w miejscu odsłuchu.
"POWER" (zasilanie) AUTO/ON/OFF
Gdy ten przełącznik znajduje się w pozycji "ON/AUTO/STANDBY" (włączony/automatyczny/czuwanie), subwoofer automatycznie włączy się ("on"), gdy wykryje sygnał. Automatycznie przejdzie w "tryb czuwania" ("standby mode") po 15-20 minutach bez sygnału. Gdy ten przełącznik znajduje się w pozycji "OFF" (wyłączony), subwoofer pozostanie "wyłączony" ("off"), dopóki przełącznik nie zostanie ręcznie przestawiony z powrotem do pozycji "ON/AUTO/STANDBY" (włączony/automatyczny/czuwanie).
Wskaźnik LED zasilania
Znajdująca się na przedniej ściance dioda LED wskazuje stan pracy wbudowanego wzmacniacza. Dioda LED świeci na zielono, gdy wzmacniacz jest włączony i odbiera sygnał. Jeśli dioda LED jest ciemna i nie świeci, wzmacniacz jest wyłączony. Aby uzyskać więcej informacji na temat elementów sterujących wymienionych w tej instrukcji oraz na temat zarządzania basami, skontaktuj się ze sprzedawcą lub odwiedź stronę www.klipsch.com
RYSUNEK 2
PODŁĄCZENIE SUBWOOFERA RP-1000SW, RP-1200SW, RP-1400SW I RP-1600SW
Wyjścia przedwzmacniacza lewego i prawego w procesorze/przedwzmacniaczu/amplitunerze podłączone do wejść liniowych lewego i prawego we wzmacniaczu subwoofera
LUB
Wyjście LFE w procesorze/przedwzmacniaczu/amplitunerze podłączone do wejścia LFE we wzmacniaczu subwoofera
PIELĘGNACJA I CZYSZCZENIE
Subwoofer ma trwałe wykończenie winylowe, które powinno wymagać jedynie odkurzania na sucho lub czyszczenia suchą szmatką. Należy unikać stosowania ściernych lub rozpuszczalnikowych środków czyszczących i silnych detergentów. Szczotka odkurzacza powinna usunąć kurz z obudowy subwoofera.
REJESTRACJA PRODUKTU
Zarejestruj swój produkt online na stronie www.klipsch.com/register
- Bądź na bieżąco z nowymi produktami i promocjami.
- Twoje dane osobowe nigdy nie zostaną odsprzedane.
- Te informacje rejestracyjne nie są wykorzystywane do celów gwarancyjnych.
Prosimy o zachowanie paragonu w celu zgłoszenia roszczeń gwarancyjnych.
