Įvadas

GARSIAI IR IŠDIDŽIAI NUO 1946 M.
1946 m. Paulas W. Klipschas (Paul W. Klipsch) sukėlė revoliuciją garso pramonėje, sukūręs patentuotą ragų technologiją ir akustinius principus, kurie yra varomoji jėga už mūsų labai pripažinto firminio garso. Šiandien mes liekame ištikimi PWK vizijai ir į kiekvieną savo gaminį sudedame geresnę šimtmečio vertės prakaito ir genialumo dalį. Šie garsiakalbiai yra mūsų aistros auraliniam tobulumui rezultatas.
Patirkite Klipsch galią, detalumą ir emocijas.
Mes esame Garso saugotojai^®.

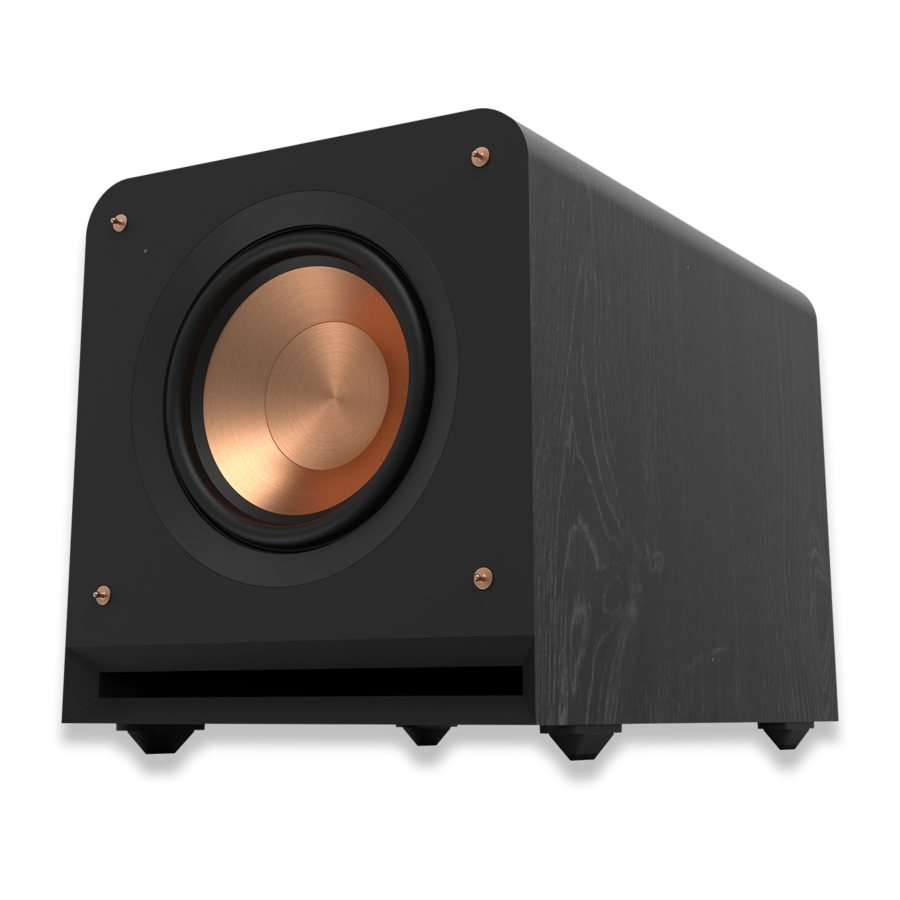

REFERENCE PREMIERE SUBWOOFERIAI

PATIKRINIMAS

Norime, kad jūsų nauja garsiakalbių sistema atrodytų taip pat gerai, kaip ir išvežant iš gamyklos! Prašome nedelsiant patikrinti, ar nėra pažeidimų transportuojant. Atsargiai išpakuokite savo naują garsiakalbių sistemą ir patikrinkite komponentus pagal pakavimo sąrašą. Ekstremaliomis aplinkybėmis daiktai galėjo būti pažeisti transportuojant. Jei aptinkate kokių nors pažeidimų, praneškite pristatymo tarnybai ir pardavėjui, iš kurio sistema buvo įsigyta. Pateikite prašymą atlikti patikrinimą ir vadovaukitės jų nurodymais dėl įvertinimo. Būtinai išsaugokite originalią produkto siuntimo dėžę.

REFERENCE PREMIERE SUBWOOFERIO PADĖTIES NUSTATYMAS

Klipsch maitinami žemų dažnių garsiakalbiai yra skirti atkurti gilius žemus dažnius ir suteikti poveikį, kuris atgaivina jūsų filmus ir muziką. Norėdami pasiekti optimalų našumą, pastatykite žemų dažnių garsiakalbį kambario kampe ant tos pačios sienos kaip ir priekinio kanalo garsiakalbiai. (žr. 1 paveikslą). Atminkite, kad kambario padėtis gali turėti didelės įtakos jūsų maitinamo žemų dažnių garsiakalbio veikimui. Padėtis kampe, kaip siūloma aukščiau, padidins žemų dažnių išvestį, o žemų dažnių garsiakalbio padėjimas išilgai sienos vidurio arba kambaryje sumažins žemų dažnių išvestį. Eksperimentuokite su įvairiais padėties nustatymo variantais ir valdymo nustatymais, kad rastumėte tą, kuris geriausiai atitinka jūsų konkretų kambarį ir skonį. Pasirinkdami žemų dažnių garsiakalbio vietą, atminkite, kad turėsite prijungti žemų dažnių garsiakalbio įmontuotą stiprintuvą prie kintamosios srovės lizdo.

1 PAV.
GARSIAKALBIŲ IŠDĖSTYMAS KLAUSYMOSI ZONOJE

JUNGTYS IR VALDIKLIAI

Prieš atlikdami bet kokius prijungimus, įsitikinkite, kad žemų dažnių garsiakalbis yra atjungtas nuo kintamosios srovės lizdo.

"LINE IN" (LINIJINIS ĮĖJIMAS) Jungtis
Dauguma šiuolaikinių erdvinio garso imtuvų (ir priešstiprintuvų) turi linijos lygio žemų dažnių garsiakalbio išvestį, pažymėtą Subwoofer Pre Out, Sub Out, SW Out ir t. t. Jei turite šią išvestį, prijunkite vieną žemų dažnių garsiakalbio kabelio galą prie jos, o kitą kabelio galą prijunkite prie žemų dažnių garsiakalbio linijos įvesties, pažymėtos L/LFE. Šis prijungimas leidžia žemų dažnių garsiakalbiui veikti tiek su muzika, tiek su erdvinio garso filmais (žr. imtuvo vadovą). Jei imtuve nėra žemų dažnių garsiakalbio išvesties, kaip alternatyvų prijungimą galite prijungti kairiojo ir dešiniojo kanalų priešstiprintuvo išvestis iš imtuvo (jei yra) prie L/LFE ir R įvesčių žemų dažnių garsiakalbyje.

WA-2 prievado jungtis
Norėdami belaidžiu būdu prijungti savo naują Klipsch Reference Premiere žemų dažnių garsiakalbį, galite įsigyti papildomą WA-2 belaidžio žemų dažnių garsiakalbio rinkinį. WA-2 veiks tik su pasirinktais Klipsch, Energy, Mirage ir Jamo prekės ženklų žemų dažnių garsiakalbiais, kurie turi "WA Port" (WA prievado) įvestį. WA-2 yra 2,4 GHz produktas, skirtas belaidžiu būdu perduoti signalą iki 50 pėdų spinduliu. Daugiau informacijos rasite klipsch.com.

Lygis
Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie erdvinio garso imtuvo žemų dažnių garsiakalbio išvesties, pirmiausia nustatykite žemų dažnių garsiakalbio garsumo lygio valdiklį imtuve į "pusę kelio" arba "0 dB" padėtį. Tada padidinkite žemų dažnių garsiakalbio garsumą (arba stiprinimą), kol žemų dažnių garsiakalbio garsumo lygis atitiks pagrindinių garsiakalbių išvestį. Kai šis nustatymas bus baigtas, jūsų sistemos pagrindinio stiprintuvo arba priešstiprintuvo garsumo valdiklis bus jūsų žemų dažnių garsiakalbio ir garsiakalbių garsumo valdiklis kartu. Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie imtuvo L/R priešstiprintuvo išvesčių, tame imtuve nebus žemų dažnių garsiakalbio garsumo, kurį reikėtų nustatyti prieš nustatant žemų dažnių garsiakalbio stiprinimo valdiklį.

"LOWPASS" (ŽEMŲ DAŽNIŲ FILTRAS) Valdiklis
Pasirinktas atskyrimo taškas nustato, kur žemi žemų dažnių dažniai yra "perduodami" iš garsiakalbių į žemų dažnių garsiakalbį. Jei atskyrimo tašką nustatote imtuve, pasukite žemų dažnių filtro rankenėlę ant žemų dažnių garsiakalbio į tolimiausią dešinę pusę (160 Hz). Nustatykite atskyrimo tašką pagal pagrindinių kairiojo/dešiniojo garsiakalbių, kuriuos naudojate sistemoje, dydį. Paprastai didesniems, ant grindų statomiems garsiakalbiams nustatykite atskyrimo tašką tarp 50 Hz ir 90 Hz. Jei pagrindiniams garsiakalbiams naudojate mažus knygų lentynos arba "palydovinius" garsiakalbius, nustatykite atskyrimo tašką tarp 90 Hz ir 150 Hz. Kuo mažesnis garsiakalbis, tuo aukštesnis nustatymas, kol žemi dažniai gerai susimaišo tarp garsiakalbių ir jūsų žemų dažnių garsiakalbio, kai jūsų sistema bus visiškai prijungta. Jei jūsų imtuve nėra atskyrimo taško nustatymo, nustatykite žemų dažnių filtrą ant žemų dažnių garsiakalbio tose pačiose rekomenduojamose nuostatose (daugiau informacijos apie garsiakalbių nustatymą rasite imtuvo vadove).

"PHASE" (FAZĖ) 0/180
Šis valdiklis naudojamas akustiniam žemų dažnių garsiakalbio išvesties suderinimui su pagrindiniais garsiakalbiais. Pasirinkite padėtį, 0° arba 180°, kurioje jūsų žemų dažnių garsiakalbis turi daugiau išvesties klausymosi vietoje.

"POWER" (MAITINIMAS) AUTO/ON/OFF (AUTOMATINIS/ĮJUNGTAS/IŠJUNGTAS)
Kai šis jungiklis yra "ON/AUTO/STANDBY" (ĮJUNGTAS/AUTOMATINIS/STANDBY) padėtyje, žemų dažnių garsiakalbis automatiškai įsijungs ("on"), kai pajus signalą. Jis automatiškai persijungs į "standby mode" (budėjimo režimą) po 15-20 minučių, kai nebus signalo. Kai šis jungiklis yra "OFF" (IŠJUNGTAS) padėtyje, žemų dažnių garsiakalbis liks "off" (išjungtas), kol jungiklis nebus rankiniu būdu vėl pasuktas į "ON/AUTO/STANDBY" (ĮJUNGTAS/AUTOMATINIS/STANDBY) padėtį.

Maitinimo LED indikatorius
Šis šviesos diodas, esantis priekinėje pertvaroje, rodo įmontuoto stiprintuvo veikimo būseną. Šviesos diodas šviečia žaliai, kai stiprintuvas yra įjungtas ir gauna signalą. Jei šviesos diodas yra tamsus ir nešviečia, stiprintuvas yra išjungtas. Daugiau informacijos apie šiame vadove minimus valdiklius ir apie žemų dažnių valdymą rasite pas savo pardavėją arba apsilankykite www.klipsch.com

2 PAV.
RP-1000SW, RP-1200SW, RP-1400SW IR RP-1600SW ŽEMŲ DAŽNIŲ GARSIAKALBIO PRIJUNGIMAS

Kairysis ir dešinysis priešišėjimai procesoriuje/priešstiprintuve/imtuve prijungti prie kairiojo ir dešiniojo linijos įėjimų žemų dažnių garsiakalbio stiprintuve

ARBA

LFE išėjimas procesoriuje/priešstiprintuve/imtuve prijungtas prie LFE įėjimo žemų dažnių garsiakalbio stiprintuve

PRIEŽIŪRA IR VALYMAS

Jūsų žemų dažnių garsiakalbis turi patvarią vinilo apdailą, kuriai turėtų pakakti tik sauso valymo dulkėmis arba valymo sausa šluoste. Venkite naudoti abrazyvinius arba tirpiklio pagrindu pagamintus valiklius ir stiprius ploviklius. Dulkių siurblio šepetėlio priedas turėtų pašalinti visas dulkes nuo jūsų žemų dažnių garsiakalbio korpuso.
