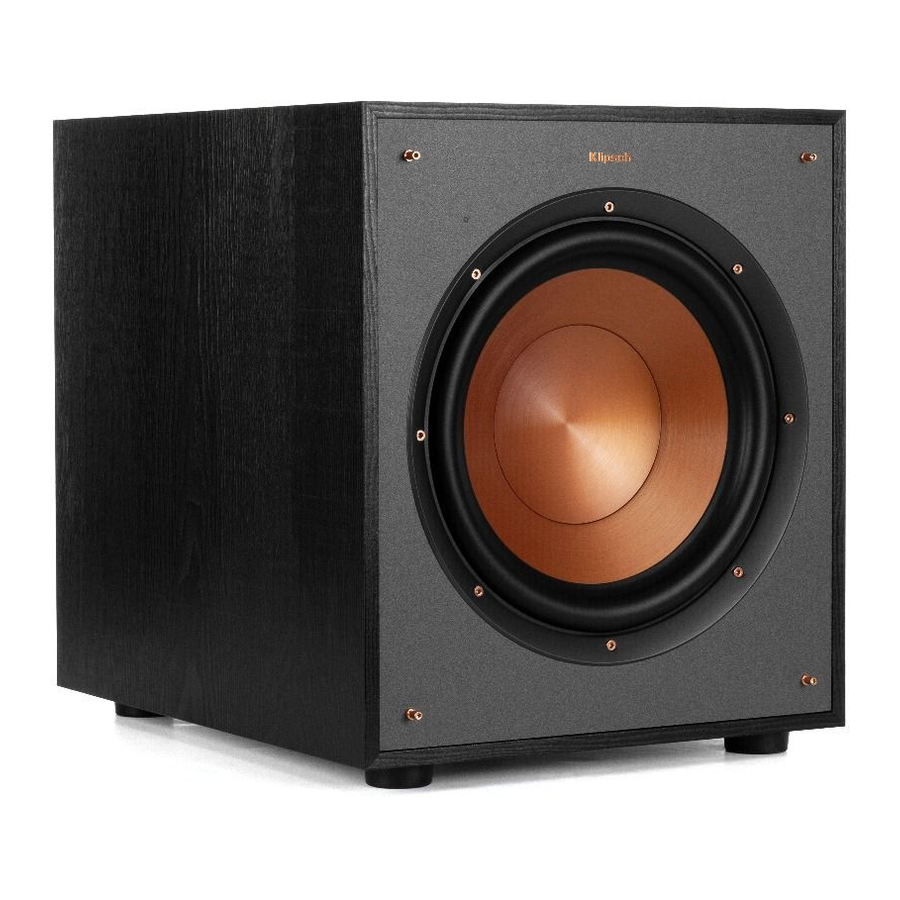

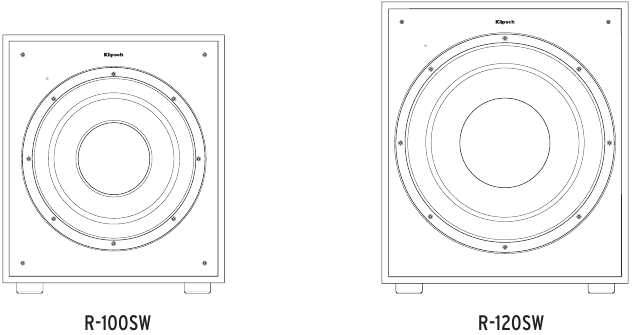

Klipsch R-100SW, R-120SW - Reference žemų dažnių garsiakalbio vadovas

REFERENCE ŽEMŲ DAŽNIŲ GARSIAKALBIAI

PATIKRINIMAS

Mes norime, kad jūsų nauja garsiakalbių sistema atrodytų taip pat gerai, kaip ir išvykstant iš gamyklos! Prašome nedelsiant patikrinti, ar nėra pažeidimų transportuojant. Atsargiai išpakuokite savo naują garsiakalbių sistemą ir patikrinkite komponentus pagal pakuotės lapelį. Ekstremaliomis aplinkybėmis daiktai galėjo būti pažeisti transportuojant. Jei pastebėjote kokių nors pažeidimų, praneškite pristatymo tarnybai ir pardavėjui, iš kurio įsigijote sistemą. Pateikite prašymą atlikti patikrinimą ir vadovaukitės jų nurodymais dėl įvertinimo. Būtinai išsaugokite originalią produkto siuntimo dėžę.

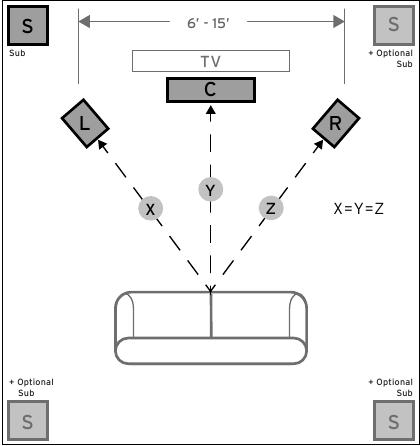

REFERENCE ŽEMŲ DAŽNIŲ GARSIAKALBIO PADĖTIES NUSTATYMAS

Klipsch maitinami žemų dažnių garsiakalbiai yra skirti atkurti gilius žemus dažnius ir užtikrinti poveikį, kuris atgaivina jūsų filmus ir muziką. Norėdami pasiekti optimalų našumą, pastatykite žemų dažnių garsiakalbį kambario kampe ant tos pačios sienos kaip ir priekinio kanalo garsiakalbiai.

GARSIAKALBIO IŠDĖSTYMAS KLAUSYMOSI ZONOJE

Atkreipkite dėmesį, kad kambario išdėstymas gali turėti didelės įtakos jūsų maitinamo žemų dažnių garsiakalbio veikimui. Padėtis kampe, kaip siūloma aukščiau, padidins žemų dažnių išvestį, o žemų dažnių garsiakalbio pastatymas išilgai sienos vidurio arba kambaryje sumažins žemų dažnių išvestį. Eksperimentuokite su įvairiais išdėstymo variantais ir valdymo nustatymais, kad rastumėte tą, kuris geriausiai tinka jūsų konkrečiam kambariui ir skoniui. Renkantis žemų dažnių garsiakalbio vietą, atminkite, kad turėsite prijungti įmontuotą žemų dažnių garsiakalbio stiprintuvą prie kintamosios srovės lizdo.

JUNGTYS IR VALDIKLIAI

Prieš atlikdami bet kokius prijungimus, įsitikinkite, kad žemų dažnių garsiakalbis yra atjungtas nuo kintamosios srovės lizdo.

"LINE IN" (LINIJOS ĮĖJIMO) Jungtis - Dauguma šiuolaikinių erdvinio garso imtuvų (ir išankstinių stiprintuvų) turi linijos lygio žemų dažnių garsiakalbio išvestį, pažymėtą Subwoofer Pre Out, Sub Out, SW Out ir t. t. Jei turite šią išvestį, prijunkite vieną žemų dažnių garsiakalbio kabelio galą prie jos, o kitą kabelio galą prijunkite prie žemų dažnių garsiakalbio linijos įvesties, pažymėtos LEFT/LFE (KAIRE/LFE). Šis prijungimas leidžia žemų dažnių garsiakalbiui veikti tiek su muzika, tiek su erdvinio garso filmais (žr. imtuvo vadovą). Jei imtuve nėra žemų dažnių garsiakalbio išvesties, kaip alternatyvų prijungimą, galite prijungti kairiojo ir dešiniojo kanalų išankstinio stiprintuvo išvestis iš imtuvo (jei yra) prie kairiosios/LFE ir dešiniosios įvesties ant žemų dažnių garsiakalbio.

"LOWPASS" (ŽEMŲ DAŽNIŲ FILTRO) Valdiklis - Pasirinktas atskyrimo taškas nustato, kur žemi žemų dažnių dažniai yra "perduodami" iš garsiakalbių į žemų dažnių garsiakalbį. Jei nustatote atskyrimo tašką imtuve, pasukite žemų dažnių filtro rankenėlę ant žemų dažnių garsiakalbio į tolimiausią dešinę pusę (160 Hz). Nustatykite atskyrimo tašką pagal pagrindinių kairiojo/dešiniojo garsiakalbių, kuriuos naudojate sistemoje, dydį. Paprastai didesniems, ant grindų statomiems garsiakalbiams nustatykite atskyrimo tašką tarp 50 Hz ir 90 Hz. Jei pagrindiniams garsiakalbiams naudojate mažas knygų lentynos arba "palydovinius" garsiakalbius, nustatykite atskyrimo tašką tarp 90 Hz ir 150 Hz. Kuo mažesnis garsiakalbis, tuo aukštesnis nustatymas, kol žemi dažniai gerai susimaišo tarp garsiakalbių ir jūsų žemų dažnių garsiakalbio, kai jūsų sistema bus visiškai prijungta. Jei jūsų imtuvas neturi atskyrimo taško nustatymo, nustatykite žemų dažnių filtrą ant žemų dažnių garsiakalbio tose pačiose rekomenduojamose nustatymuose (papildomos informacijos apie garsiakalbio nustatymą ieškokite imtuvo vadove).

Lygis - Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie erdvinio garso imtuvo žemų dažnių garsiakalbio išvesties, pirmiausia nustatykite žemų dažnių garsiakalbio garsumo lygio valdiklį imtuve į "pusiaukelės" arba "0 dB" padėtį. Tada padidinkite žemų dažnių garsiakalbio garsumą (arba stiprinimą), kol žemų dažnių garsiakalbio garsumo lygis atitiks jūsų pagrindinių garsiakalbių išvestį. Kai šis nustatymas bus baigtas, jūsų sistemos pagrindinio stiprintuvo arba išankstinio stiprintuvo garsumo valdiklis bus jūsų žemų dažnių garsiakalbio ir garsiakalbių garsumo valdiklis kartu. Jei jūsų žemų dažnių garsiakalbis yra prijungtas prie imtuvo L/R PreAmp išvesčių, tame imtuve nebus žemų dažnių garsiakalbio garsumo, kurį reikėtų nustatyti prieš nustatant žemų dažnių garsiakalbio stiprinimo valdiklį.

"PHASE" (FAZĖ) 0/180 – Šis valdiklis naudojamas akustiniam žemų dažnių garsiakalbio išvesties suderinimui su jūsų pagrindiniais garsiakalbiais. Pasirinkite padėtį 0˚ arba 180˚, kurioje jūsų žemų dažnių garsiakalbis turi daugiau išvesties klausymosi vietoje.

Off/Auto/On (Išjungta/Automatinis/Įjungta) – Kai šis jungiklis yra "AUTO" (AUTOMATINIS) padėtyje, žemų dažnių garsiakalbis automatiškai įsijungs ("on"), kai aptiks signalą. Jis automatiškai persijungs į "standby mode" (budėjimo režimą) po 15-20 minučių be signalo. Kai jungiklis nustatytas į "On" (ĮJUNGTA) padėtį, žemų dažnių garsiakalbis liks įjungtas, kol bus rankiniu būdu perjungtas į kitą nustatymą. Kai šis jungiklis yra "OFF" (IŠJUNGTA) padėtyje, žemų dažnių garsiakalbis liks "off" (išjungtas), kol jungiklis nebus rankiniu būdu vėl įjungtas į "AUTO" (AUTOMATINIS) arba "ON" (ĮJUNGTA) padėtį.

Power LED indicator (Maitinimo LED indikatorius) - Šis LED, esantis priekinėje pertvaroje, rodo įmontuoto stiprintuvo veikimo būseną. LED švies žaliai, kai stiprintuvas įjungtas ir gauna signalą. Jei LED yra tamsus ir nešviečia, stiprintuvas yra išjungtas. Norėdami gauti daugiau informacijos apie šiame vadove paminėtus valdiklius ir apie žemų dažnių valdymą, kreipkitės į savo pardavėją arba apsilankykite www.klipsch.com

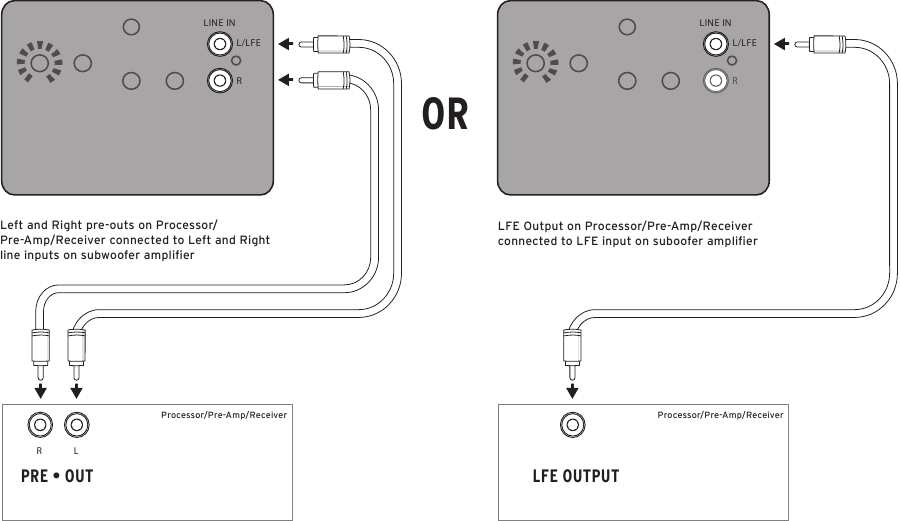

LINIJOS LYGIO JUNGTYS

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA
KLIPSCH.COM

©2018, Klipsch Group, Inc. Klipsch Group, Inc. yra visiškai Voxx International Corporation dukterinė įmonė.
Klipsch ir Keepers of the Sound yra Klipsch Group, Inc. prekių ženklai, registruoti Jungtinėse Amerikos Valstijose ir kitose šalyse.

V02 - 180402
