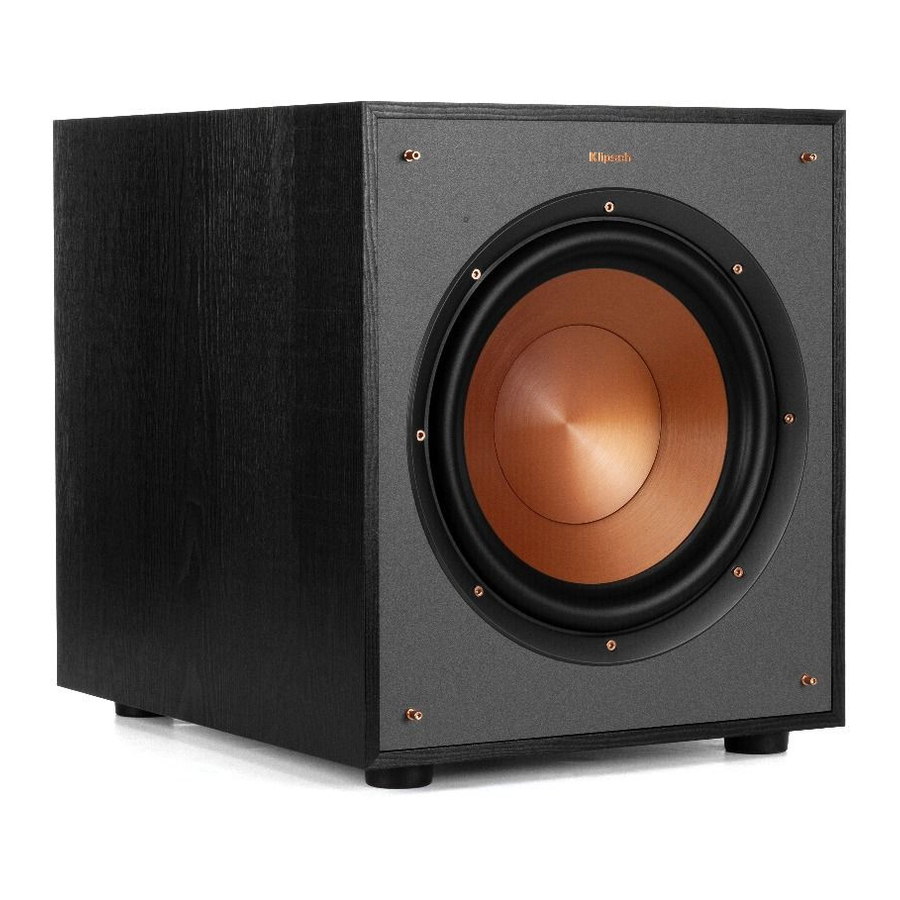

Klipsch R-100SW, R-120SW - Manual Subwoofer Referensi

SUBWOOFER REFERENSI

INSPEKSI

Kami ingin sistem speaker baru Anda terlihat sebagus saat meninggalkan pabrik! Harap periksa segera jika ada kerusakan selama pengiriman. Buka kemasan sistem speaker baru Anda dengan hati-hati dan verifikasi komponennya dengan daftar kemasan. Dalam keadaan ekstrem, barang mungkin rusak selama pengiriman. Jika ditemukan kerusakan, beri tahu layanan pengiriman dan dealer tempat sistem dibeli. Ajukan permintaan inspeksi, dan ikuti instruksi mereka untuk evaluasi. Pastikan untuk menyimpan karton pengiriman asli produk.

MEMPOSISIKAN SUBWOOFER REFERENSI ANDA

Subwoofer bertenaga Klipsch dirancang untuk mereproduksi bass yang dalam dan memberikan dampak yang membuat film dan musik Anda menjadi hidup. Untuk kinerja optimal, tempatkan subwoofer Anda di sudut ruangan di dinding yang sama dengan speaker saluran depan Anda.

PENEMPATAN SPEAKER DI AREA MENDENGARKAN

Harap perhatikan bahwa penempatan ruangan dapat memiliki efek dramatis pada kinerja subwoofer bertenaga Anda. Penempatan di sudut, seperti yang disarankan di atas, akan meningkatkan jumlah keluaran bass, sementara menempatkan subwoofer di sepanjang tengah dinding, atau di luar ruangan akan mengurangi jumlah keluaran bass. Bereksperimenlah dengan sejumlah opsi penempatan dan pengaturan kontrol yang berbeda untuk menemukan yang paling sesuai dengan ruangan dan selera khusus Anda. Saat memilih lokasi subwoofer Anda, ingatlah bahwa Anda perlu menghubungkan amplifier bawaan subwoofer ke stopkontak AC.

KONEKSI DAN KONTROL

Pastikan subwoofer dicabut dari stopkontak AC sebelum membuat koneksi apa pun.

Koneksi "LINE IN" (Masuk Jalur) - Sebagian besar receiver surround (dan pra-amplifier) saat ini memiliki output subwoofer level jalur yang diberi label Subwoofer Pre Out, Sub Out, SW Out, dll. Jika Anda memiliki output ini, sambungkan salah satu ujung kabel subwoofer ke sana dan sambungkan ujung kabel lainnya ke input jalur subwoofer yang diberi label LEFT/LFE. Koneksi ini memungkinkan subwoofer beroperasi dengan musik dan film suara surround (lihat manual receiver Anda). Jika tidak ada output subwoofer pada receiver Anda, sebagai sambungan alternatif, Anda dapat menghubungkan Output Pra-Amp saluran Kiri dan Kanan dari receiver Anda (jika tersedia) ke input Kiri/LFE dan Kanan pada subwoofer.

Kontrol "LOWPASS" (Lolos Bawah) - Titik crossover yang dipilih menentukan di mana frekuensi bass rendah "diserahkan" dari speaker ke subwoofer. Jika mengatur titik crossover di receiver, putar kenop Filter Lolos Bawah pada subwoofer ke titik terjauh kanan (160Hz). Atur titik crossover berdasarkan ukuran speaker kiri/kanan utama yang Anda gunakan dalam sistem. Sebagai aturan umum, untuk speaker lantai yang lebih besar, atur titik crossover antara 50Hz-90Hz. Jika menggunakan speaker rak buku kecil atau "satelit" untuk speaker utama, atur titik crossover antara 90Hz-150Hz. Semakin kecil speaker, semakin tinggi pengaturannya hingga frekuensi bass menyatu dengan baik antara speaker dan subwoofer Anda setelah sistem Anda terhubung sepenuhnya. Jika receiver Anda tidak memiliki pengaturan titik crossover, atur Filter Lolos Bawah pada subwoofer sebagai gantinya dalam pengaturan yang direkomendasikan yang sama (lihat manual receiver untuk info pengaturan speaker tambahan).

Level - Jika subwoofer Anda terhubung ke Output Subwoofer dari receiver surround, pertama-tama atur kontrol level volume subwoofer di receiver ke posisi "setengah jalan" atau "0 dB". Kemudian tingkatkan volume (atau gain) subwoofer hingga level volume subwoofer sesuai dengan output speaker utama Anda. Setelah pengaturan ini selesai, kontrol volume pada amplifier utama atau pra-amplifier sistem Anda akan menjadi kontrol volume untuk subwoofer dan speaker Anda bersama-sama. Jika subwoofer Anda terhubung ke Output PraAmp L/R dari receiver, tidak akan ada volume subwoofer di receiver tersebut untuk diatur sebelum mengatur kontrol gain subwoofer.

"PHASE" (FASA) 0/180 – Kontrol ini digunakan untuk mencocokkan output subwoofer secara akustik dengan speaker utama Anda. Pilih posisi 0˚ atau 180˚ di mana subwoofer Anda memiliki lebih banyak output pada posisi mendengarkan.

Off/Auto/On (Mati/Otomatis/Hidup) – Saat sakelar ini berada di posisi "AUTO" (OTOMATIS), subwoofer akan otomatis "on" (hidup) saat mendeteksi sinyal. Secara otomatis akan masuk ke "standby mode" (mode siaga) setelah 15-20 menit tanpa sinyal. Saat sakelar diatur ke posisi "On" (Hidup), subwoofer akan tetap hidup hingga dialihkan secara manual ke pengaturan lain. Saat sakelar ini berada di posisi "OFF" (MATI), subwoofer akan tetap "off" (mati) hingga sakelar diputar kembali secara manual ke posisi "AUTO" (OTOMATIS) atau "ON" (HIDUP).

Indikator LED Daya - Terletak di baffle depan, LED ini menunjukkan status pengoperasian amplifier bawaan. LED akan menyala hijau saat amplifier hidup dan menerima sinyal. Jika LED gelap dan tidak menyala, amplifier mati. Untuk informasi lebih lanjut tentang kontrol yang disebutkan dalam manual ini dan tentang manajemen bass, lihat dealer Anda atau kunjungi www.klipsch.com

KONEKSI LEVEL JALUR

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA
KLIPSCH.COM

©2018, Klipsch Group, Inc. Klipsch Group, Inc. adalah anak perusahaan yang sepenuhnya dimiliki oleh Voxx International Corporation.
Klipsch dan Keepers of the Sound adalah merek dagang dari Klipsch Group, Inc., yang terdaftar di Amerika Serikat dan negara lain.

V02 - 180402
