REFERENZ-SUBWOOFER

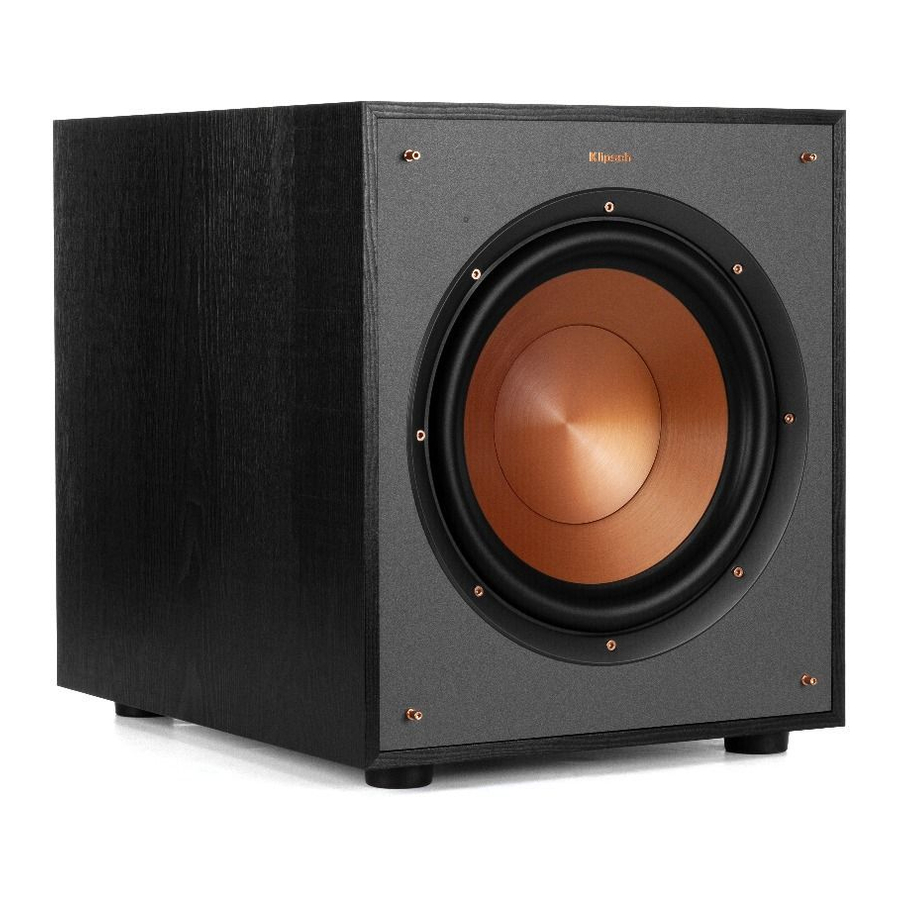

Gerät

ÜBERPRÜFUNG

Wir möchten, dass Ihr neues Lautsprechersystem so gut aussieht, wie es das Werk verlassen hat! Bitte prüfen Sie unverzüglich auf Transportschäden. Packen Sie Ihr neues Lautsprechersystem vorsichtig aus und gleichen Sie die Komponenten mit der Packliste ab. Unter extremen Umständen können Artikel während des Transports beschädigt worden sein. Wenn Schäden festgestellt werden, benachrichtigen Sie den Lieferdienst und den Händler, bei dem das System gekauft wurde. Fordern Sie eine Überprüfung an und befolgen Sie deren Anweisungen zur Bewertung. Bewahren Sie unbedingt den Originalversandkarton des Produkts auf.

POSITIONIERUNG IHRES REFERENZ-SUBWOOFERS

Klipsch Aktiv-Subwoofer sind darauf ausgelegt, tiefe Bässe wiederzugeben und den Impakt zu liefern, der Ihre Filme und Musik lebendig werden lässt. Für optimale Leistung platzieren Sie Ihren Subwoofer in einer Ecke des Raumes an derselben Wand wie Ihre Frontlautsprecher.

LAUTSPRECHERPLATZIERUNG IM HÖRBereich

Bitte beachten Sie, dass die Raumplatzierung einen erheblichen Einfluss auf die Leistung Ihres Aktiv-Subwoofers haben kann. Eine Eckplatzierung, wie oben vorgeschlagen, erhöht die Bassausgabe, während eine Platzierung des Subwoofers entlang der Mitte einer Wand oder frei im Raum die Bassausgabe verringert. Experimentieren Sie mit verschiedenen Platzierungsoptionen und Steuerungseinstellungen, um diejenige zu finden, die am besten zu Ihrem Raum und Geschmack passt. Bei der Wahl des Standorts Ihres Subwoofers beachten Sie bitte, dass Sie den eingebauten Verstärker des Subwoofers an eine Netzsteckdose anschließen müssen.

ANSCHLÜSSE UND BEDIENELEMENTE

Stellen Sie sicher, dass der Subwoofer von der Netzsteckdose getrennt ist, bevor Sie Anschlüsse herstellen.

"LINE IN" Connection (LINE-IN-Anschluss) - Die meisten heutigen Surround-Receiver (und Vorverstärker) verfügen über einen Line-Pegel-Subwoofer-Ausgang, der als Subwoofer Pre Out, Sub Out, SW Out usw. bezeichnet wird. Wenn Sie diesen Ausgang haben, verbinden Sie ein Ende eines Subwoofer-Kabels damit und das andere Ende des Kabels mit dem Subwoofer-Line-Eingang, der mit LEFT/LFE beschriftet ist. Diese Verbindung ermöglicht dem Subwoofer den Betrieb sowohl mit Musik als auch mit Surround-Sound-Filmen (siehe Handbuch Ihres Receivers). Falls Ihr Receiver keinen Subwoofer-Ausgang hat, können Sie als alternative Verbindung die linken und rechten Vorverstärker-Ausgänge (sofern vorhanden) Ihres Receivers mit dem Left/LFE- und dem rechten Eingang des Subwoofers verbinden.

"LOWPASS" Control (Tiefpass-Regler) - Der gewählte Übergabepunkt bestimmt, wo tiefe Bassfrequenzen von den Lautsprechern an den Subwoofer "handed off" (übergeben) werden. Wenn Sie den Übergabepunkt im Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160Hz). Stellen Sie den Übergabepunkt basierend auf der Größe der Haupt-Link-/Rechts-Lautsprecher ein, die Sie im System verwenden. Als Faustregel gilt: Für größere Standlautsprecher stellen Sie den Übergabepunkt zwischen 50Hz-90Hz ein. Wenn Sie kleine Regal- oder "satellite" (Satelliten-)Lautsprecher für die Hauptkanäle verwenden, stellen Sie den Übergabepunkt zwischen 90Hz-150Hz ein. Je kleiner der Lautsprecher, desto höher die Einstellung, bis die Bassfrequenzen gut zwischen den Lautsprechern und Ihrem Subwoofer harmonieren, sobald Ihr System vollständig angeschlossen ist. Wenn Ihr Receiver keine Übergabepunkt-Einstellung hat, stellen Sie stattdessen den Tiefpassfilter am Subwoofer innerhalb der gleichen empfohlenen Einstellungen ein (siehe Receiver-Handbuch für zusätzliche Informationen zur Lautsprecherkonfiguration).

Level (Pegel) - Wenn Ihr Subwoofer an einen Subwoofer-Ausgang eines Surround-Receivers angeschlossen ist, stellen Sie zunächst den Subwoofer-Lautstärkeregler im Receiver auf die Position "half way" (halben Weg) oder "0 dB" (0 dB). Erhöhen Sie dann die Lautstärke (oder den Pegel) des Subwoofers, bis der Lautstärkepegel des Subwoofers der Ausgabe Ihrer Hauptlautsprecher entspricht. Nach Abschluss dieser Einrichtung ist der Lautstärkeregler Ihres Hauptverstärkers oder Vorverstärkers des Systems der Lautstärkeregler für Subwoofer und Lautsprecher zusammen. Wenn Ihr Subwoofer an die L/R PreAmp-Ausgänge eines Receivers angeschlossen ist, gibt es im Receiver keine Subwoofer-Lautstärke einzustellen, bevor der Pegelregler des Subwoofers eingestellt wird.

"PHASE" 0/180 (PHASE 0/180) – Dieser Regler wird verwendet, um die Ausgabe des Subwoofers akustisch an Ihre Hauptlautsprecher anzupassen. Wählen Sie die Position 0˚ oder 180˚, bei der Ihr Subwoofer am Hörplatz die höchste Ausgabe hat.

Off/Auto/On (Aus/Auto/Ein) – Wenn dieser Schalter in der Position "AUTO" (AUTO) steht, schaltet sich der Subwoofer automatisch "on" (ein), sobald er ein Signal empfängt. Er wechselt automatisch nach 15-20 Minuten ohne Signal in den "standby mode" (Standby-Modus). Wenn der Schalter auf die Position "On" (Ein) gestellt ist, bleibt der Subwoofer eingeschaltet, bis er manuell auf eine andere Einstellung geändert wird. Wenn dieser Schalter in der Position "OFF" (AUS) steht, bleibt der Subwoofer "off" (aus), bis der Schalter manuell wieder auf die Position "AUTO" (AUTO) oder "ON" (EIN) gestellt wird.

Power LED indicator (Power-LED-Anzeige) - Diese LED, die sich an der Frontblende befindet, zeigt den Betriebsstatus des eingebauten Verstärkers an. Die LED leuchtet grün, wenn der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED dunkel und nicht beleuchtet ist, ist der Verstärker ausgeschaltet. Weitere Informationen zu den in diesem Handbuch erwähnten Bedienelementen und zum Bassmanagement erhalten Sie bei Ihrem Händler oder unter www.klipsch.com

LINE-PEGEL-ANSCHLÜSSE

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA
KLIPSCH.COM

©2018, Klipsch Group, Inc. Klipsch Group, Inc. ist eine hundertprozentige Tochtergesellschaft von Voxx International Corporation.
Klipsch und Keepers of the Sound sind Marken der Klipsch Group, Inc., eingetragen in den Vereinigten Staaten und anderen Ländern.

V02 - 180402
