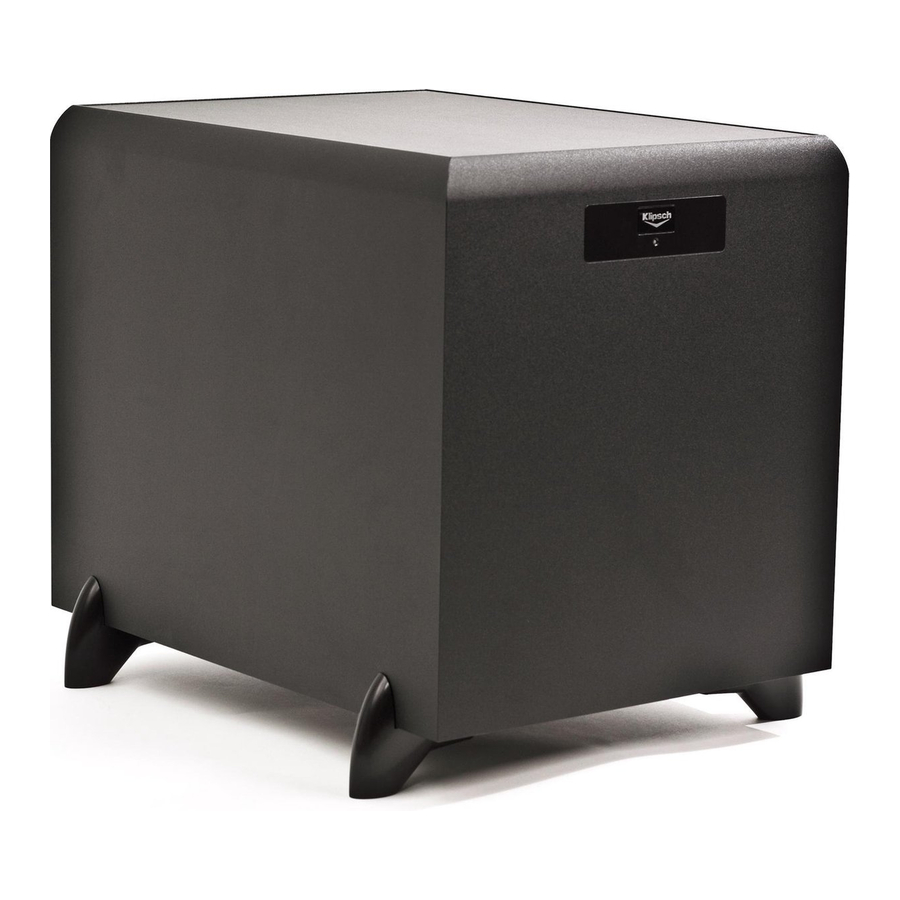

Klipsch SW-350, SW-450 - Manual Subwoofer

Informasi Keselamatan Penting

1. BACA instruksi ini.
2. SIMPAN instruksi ini.
3. PERHATIKAN semua peringatan.
4. IKUTI semua instruksi.
5. JANGAN gunakan alat ini di dekat air.
6. BERSIHKAN HANYA dengan kain kering.
7. JANGAN halangi lubang ventilasi. Pasang sesuai dengan instruksi pabrik.
8. JANGAN pasang di dekat sumber panas seperti radiator, kisi-kisi panas, kompor, atau peralatan lain (termasuk amplifier) yang menghasilkan panas.
9. JANGAN abaikan tujuan keselamatan dari steker polarisasi atau jenis ground. Steker polarisasi memiliki dua bilah dengan satu bilah lebih lebar dari yang lain. Steker jenis ground memiliki dua bilah dan cabang ground ketiga. Bilah yang lebih lebar atau cabang ketiga disediakan untuk keselamatan Anda. Jika steker yang disediakan tidak cocok dengan stopkontak Anda, konsultasikan dengan teknisi listrik untuk penggantian stopkontak yang sudah usang.
10. LINDUNGI kabel daya agar tidak terinjak atau terjepit, terutama di steker, stopkontak, dan titik tempat kabel keluar dari peralatan.
11. HANYA GUNAKAN attachment/aksesori yang ditentukan oleh pabrikan.
12. GUNAKAN hanya dengan kereta, dudukan, tripod, braket, atau meja yang ditentukan oleh pabrikan, atau dijual bersama peralatan. Saat kereta digunakan, berhati-hatilah saat memindahkan kombinasi kereta/peralatan untuk menghindari cedera akibat terjungkal.

13. CABUT peralatan ini selama badai petir atau saat tidak digunakan dalam waktu lama.
14. SERAHKAN semua perbaikan kepada personel servis yang berkualifikasi. Perbaikan diperlukan ketika peralatan telah rusak dengan cara apa pun, seperti kabel atau steker catu daya rusak, cairan tumpah atau benda jatuh ke dalam peralatan, peralatan terkena hujan atau kelembapan, tidak beroperasi secara normal, atau terjatuh.
15. JANGAN biarkan peralatan ini terkena tetesan atau percikan dan pastikan tidak ada benda yang berisi cairan, seperti vas, diletakkan di atas peralatan.
16. Untuk memutuskan sambungan peralatan ini sepenuhnya dari Listrik AC, cabut steker kabel catu daya dari stopkontak AC.
17. Steker utama kabel catu daya harus tetap mudah dioperasikan.

Tanda seru, di dalam segitiga sama sisi, dimaksudkan untuk memperingatkan pengguna tentang adanya instruksi pengoperasian dan pemeliharaan (servis) penting dalam literatur yang menyertai produk.

Kilatan petir dengan simbol mata panah di dalam segitiga sama sisi, dimaksudkan untuk memperingatkan pengguna tentang adanya "tegangan berbahaya" yang tidak terisolasi di dalam penutup produk yang mungkin cukup besar untuk menimbulkan risiko sengatan listrik bagi orang.

Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan peralatan ini terkena hujan atau kelembapan.

Tidak boleh ada sumber api terbuka – seperti lilin – yang diletakkan di atas produk.

Baterai (paket baterai atau baterai yang terpasang) tidak boleh terkena panas berlebihan seperti sinar matahari, api, atau sejenisnya.

Tempatkan peralatan di dekat stopkontak catu daya utama dan pastikan Anda dapat dengan mudah mengakses sakelar pemutus daya.

Produk ini dimaksudkan untuk dioperasikan HANYA dari Tegangan AC yang tercantum pada panel belakang atau catu daya produk yang disertakan. Pengoperasian dari tegangan selain yang tertera dapat menyebabkan kerusakan permanen pada produk dan membatalkan garansi produk. Penggunaan Adaptor Steker AC diperingatkan karena dapat memungkinkan produk dicolokkan ke tegangan yang tidak dirancang untuk dioperasikan oleh produk. Jika produk dilengkapi dengan kabel daya yang dapat dilepas, gunakan hanya jenis yang disediakan bersama produk Anda atau oleh distributor dan/atau pengecer lokal Anda. Jika Anda tidak yakin dengan tegangan operasional yang benar, harap hubungi distributor dan/atau pengecer lokal Anda.

RISIKO SENGATAN LISTRIK. JANGAN DIBUKA.
Jangan Dibuka! Risiko Sengatan Listrik. Tegangan dalam peralatan ini berbahaya bagi jiwa. Tidak ada komponen yang dapat diservis pengguna di dalamnya. Serahkan semua perbaikan kepada personel servis yang berkualifikasi.

Memposisikan Subwoofer Anda

Subwoofer bertenaga Klipsch dirancang untuk mereproduksi bass yang dalam dan memberikan dampak yang membuat film dan musik Anda menjadi hidup. Untuk kinerja optimal, tempatkan subwoofer Anda di sudut ruangan di dinding yang sama dengan speaker saluran depan Anda.

Penempatan Stereo

Penempatan Surround LCR dan Belakang

Harap dicatat bahwa penempatan ruangan dapat memiliki efek dramatis pada kinerja subwoofer bertenaga Anda. Penempatan di sudut, seperti yang disarankan di atas, akan meningkatkan jumlah keluaran bass, sementara menempatkan subwoofer di sepanjang tengah dinding, atau di luar ruangan akan mengurangi jumlah keluaran bass. Bereksperimenlah dengan sejumlah opsi penempatan dan pengaturan kontrol yang berbeda untuk menemukan yang paling sesuai dengan ruangan dan selera khusus Anda. Saat memilih lokasi subwoofer Anda, ingatlah bahwa Anda perlu menghubungkan amplifier bawaan subwoofer ke stopkontak AC.

Koneksi dan Kontrol

Koneksi Optimal – Subwoofer bertenaga Klipsch SW dapat dihubungkan ke keluaran subwoofer elektronik Anda melalui input jack RCA ("LINE IN") pada panel belakang subwoofer. Ini dapat menggantikan koneksi kabel speaker konvensional ("SPEAKER LEVEL IN"). Untuk informasi lebih lanjut tentang kontrol yang disebutkan dalam manual ini dan tentang manajemen bass, lihat dealer Anda atau kunjungi www.klipsch.com.

Koneksi Level Garis

Koneksi Kabel Speaker Konvensional – Menggunakan kabel speaker 16-gauge atau lebih besar, hubungkan terminal MERAH "positif" (+) saluran KIRI amplifier Anda ke terminal MERAH (+) input saluran KIRI subwoofer Anda ("SPEAKER Level IN"). Hubungkan terminal HITAM "negatif" (-) saluran KIRI amplifier Anda ke terminal HITAM "negatif" (-) input saluran KIRI subwoofer Anda ("SPEAKER Level IN"). Ulangi prosedur ini untuk menghubungkan saluran KANAN amplifier Anda ke input saluran KANAN subwoofer Anda. Berhati-hatilah untuk memastikan bahwa tidak ada kabel telanjang dari salah satu koneksi yang menyentuh terminal lain, karena ini dapat menyebabkan korsleting dan merusak peralatan Anda.

Koneksi Level Speaker

"LINE IN/LFE" – Input ini difilter oleh crossover "Low Pass" (LP) bawaan dan dirancang sebagai input tujuan umum untuk subwoofer. Ini menerima keluaran sinyal LFE dari elektronik surround digital Anda.

Kontrol "LOW PASS" (LP) – Kontrol ini memungkinkan pengguna untuk memilih cutoff frekuensi atas subwoofer. Frekuensi di atas pengaturan kontrol difilter, memungkinkan Anda untuk memadukan keluaran subwoofer dengan speaker utama Anda. Frekuensi dapat dipilih dari 40-150Hz. Untuk sumber dengan keluaran LFE atau yang menggunakan crossover internal, filter lowpass harus dinonaktifkan dengan mengatur kontrol ke "BYPASS".

"VOLUME" – Kontrol ini berfungsi sebagai kontrol volume keseluruhan untuk subwoofer. Ini digunakan untuk mencocokkan tingkat keluaran subwoofer dengan speaker utama.

"PHASE" 0/180 – Kontrol ini digunakan untuk mencocokkan keluaran subwoofer dengan speaker utama Anda secara akustik. Pilih posisi 0˚ atau 180˚ di mana subwoofer Anda memiliki lebih banyak keluaran di posisi mendengarkan.

"Power" ON/OFF (HIDUP/MATI) – Subwoofer Klipsch SW menggunakan kabel daya yang dapat dilepas dan tidak memiliki sakelar daya utama. Untuk menghilangkan daya sepenuhnya dari subwoofer, kabel daya harus diputuskan dari unit.

Auto/On (Otomatis/Hidup) – Saat sakelar ini berada di posisi "ON" (HIDUP), subwoofer akan tetap hidup setiap saat. Saat sakelar ini berada di posisi "AUTO" (OTOMATIS), subwoofer akan otomatis "on" (hidup) saat mendeteksi sinyal. Itu akan otomatis "off" (mati) setelah 15 menit tanpa sinyal. Saat sakelar ini berada di posisi "OFF" (MATI), subwoofer akan tetap "off" (mati) hingga sakelar secara manual dikembalikan ke posisi "ON" (HIDUP) atau "AUTO" (OTOMATIS).

Indikator LED – Subwoofer Klipsch SW memiliki indikator LED di bagian depan yang menunjukkan status amplifier bawaan. LED akan menyala biru saat amplifier hidup dan menerima sinyal. Saat unit dalam mode siaga atau dimatikan, indikator LED akan mati.

Perawatan dan Pembersihan

Subwoofer Anda memiliki lapisan vinil yang tahan lama yang hanya memerlukan pengelapan kering atau pembersihan dengan kain kering. Hindari penggunaan pembersih abrasif atau berbasis pelarut dan deterjen keras. Attachment sikat vakum Anda harus menghilangkan debu dari penutup subwoofer Anda.
