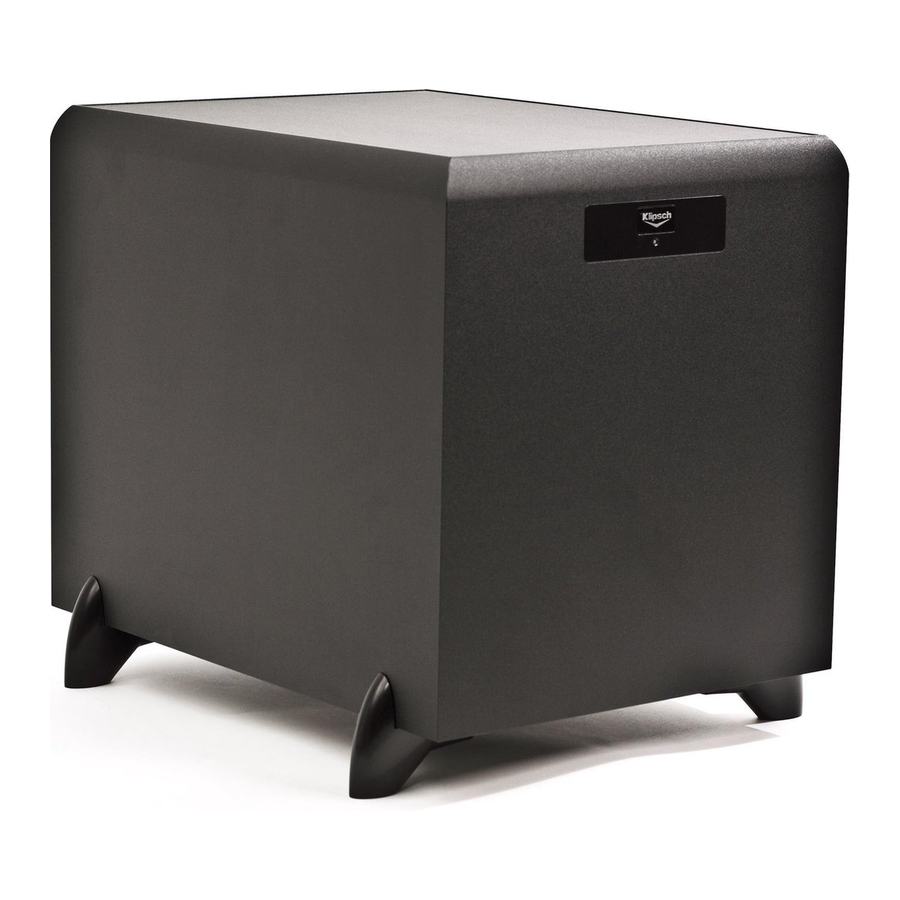

Klipsch SW-350, SW-450 - Subwoofer qo'llanmasi

Muhim xavfsizlik ma'lumotlari

1. Ushbu ko'rsatmalarni O'QING.
2. Ushbu ko'rsatmalarni SAQLANG.
3. Barcha ogohlantirishlarga E'TIBOR BERING.
4. Barcha ko'rsatmalarga rioya qiling.
5. Ushbu qurilmani suv yaqinida ISHLATMANG.
6. FAQAT quruq mato bilan TOZALANG.
7. Hech qanday shamollatish teshiklarini TO'SMANG. Ishlab chiqaruvchining ko'rsatmalariga muvofiq o'rnating.
8. Radiatorlar, issiqlik registrlari, pechkalar yoki boshqa qurilmalar (shu jumladan, kuchaytirgichlar) kabi har qanday issiqlik manbalari yaqiniga O'RNATMANG.
9. Qutbli yoki topraklama turidagi vilkaning xavfsizlik maqsadini buzMANG. Qutbli vilka ikkita pichoqqa ega, ulardan biri ikkinchisidan kengroq. Topraklama turidagi vilka ikkita pichoqqa va uchinchi topraklama tirqishiga ega. Kengroq pichoq yoki uchinchi tirqish sizning xavfsizligingiz uchun ta'minlangan. Agar taqdim etilgan vilka rozetkangizga mos kelmasa, eskirgan rozetkani almashtirish uchun elektrchi bilan maslahatlashing.
10. Elektr shnurini, ayniqsa vilkalar, qulay rozetkalar va qurilmadan chiqadigan joyda bosib ketishdan yoki qisib qo'yishdan HIMOYALANG.
11. FAQAT ishlab chiqaruvchi tomonidan belgilangan biriktirmalar/aksessuarlardan FOYDALANING.
12. FAQAT ishlab chiqaruvchi tomonidan belgilangan yoki qurilma bilan birga sotiladigan aravacha, stend, tripod, braket yoki stol bilan FOYDALANING. Aravacha ishlatilganda, ag'darilib ketishdan shikastlanmaslik uchun aravacha/qurilma kombinatsiyasini harakatlantirishda ehtiyot bo'ling.

13. Chaqmoq paytida yoki uzoq vaqt davomida ishlatilmaganda ushbu qurilmani O'CHIRIB QO'YING.
14. Barcha xizmat ko'rsatishni malakali xizmat ko'rsatuvchi xodimlarga topshiring. Qurilma har qanday tarzda shikastlangan bo'lsa, masalan, elektr ta'minoti shnuri yoki vilka shikastlangan, suyuqlik to'kilgan yoki qurilmaga narsalar tushgan, qurilma yomg'ir yoki namlik ta'siriga tushgan, normal ishlamayotgan yoki tushib ketgan bo'lsa, xizmat ko'rsatish talab etiladi.
15. Ushbu qurilmani tomchilatish yoki chayqalish ta'siriga qo'ymang va qurilmaga vazalar kabi suyuqlik bilan to'ldirilgan narsalar qo'yilmasligiga ishonch hosil qiling.
16. Ushbu qurilmani AC tarmog'idan butunlay uzish uchun elektr ta'minoti shnuri vilkasini AC rozetkasidan uzing.
17. Elektr ta'minoti shnurining asosiy vilkasi oson ishlaydigan bo'lib qolishi kerak.

Teng tomonli uchburchak ichidagi undov belgisi foydalanuvchini mahsulot bilan birga keladigan adabiyotda muhim foydalanish va texnik xizmat ko'rsatish (xizmat ko'rsatish) ko'rsatmalari mavjudligi haqida ogohlantirish uchun mo'ljallangan.

Teng tomonli uchburchak ichidagi o'q uchi belgisi bo'lgan chaqmoq chaqnashi foydalanuvchini mahsulot korpusida izolyatsiya qilinmagan "xavfli kuchlanish" mavjudligi haqida ogohlantirish uchun mo'ljallangan bo'lib, u odamlarni elektr toki urishi xavfini keltirib chiqarishi mumkin.

Yong'in yoki elektr toki urishi xavfini kamaytirish uchun ushbu qurilmani yomg'ir yoki namlik ta'siriga qo'ymang.

Mahsulotga sham kabi ochiq olov manbalari qo'yilmasligi kerak.

Batareyalar (batareya to'plami yoki o'rnatilgan batareyalar) quyosh nuri, olov yoki shunga o'xshash haddan tashqari issiqlikka ta'sir qilmasligi kerak.

Uskunani asosiy elektr ta'minoti rozetkasi yaqiniga joylashtiring va quvvat o'chirgichiga osongina kirishingiz mumkinligiga ishonch hosil qiling.

Ushbu mahsulot FAQAT orqa panelda yoki mahsulotning quvvat manbaida ko'rsatilgan AC kuchlanishlaridan ishlashga mo'ljallangan. Ko'rsatilganlardan boshqa kuchlanishlardan ishlash mahsulotga qaytarib bo'lmaydigan zarar etkazishi va mahsulot kafolatini bekor qilishi mumkin. AC vilka adapterlaridan foydalanish tavsiya etilmaydi, chunki u mahsulotni ishlashga mo'ljallanmagan kuchlanishlarga ulash imkonini beradi. Agar mahsulot ajratib olinadigan elektr shnuri bilan jihozlangan bo'lsa, faqat mahsulotingiz bilan birga taqdim etilgan yoki mahalliy distribyutor va/yoki sotuvchingiz tomonidan taqdim etilgan turdan foydalaning. Agar siz to'g'ri ish kuchlanishiga ishonchingiz komil bo'lmasa, mahalliy distribyutor va/yoki sotuvchingiz bilan bog'laning.

ELEKTR TOKI URISH XAVFI. OCHMANG.
Ochmang! Elektr toki urishi xavfi. Ushbu uskuna ichidagi kuchlanishlar hayot uchun xavflidir. Ichkarida foydalanuvchi tomonidan xizmat ko'rsatiladigan qismlar yo'q. Barcha xizmat ko'rsatishni malakali xizmat ko'rsatuvchi xodimlarga topshiring.

Subwooferingizni joylashtirish

Klipsch quvvatli subwooferlari chuqur baslarni chiqarish va filmlaringiz va musiqangizni jonlantiradigan ta'sirni ta'minlash uchun mo'ljallangan. Optimal ishlash uchun subwooferingizni xonaning burchagiga, oldingi kanal dinamiklari bilan bir xil devorga joylashtiring.

Stereo joylashuvi

Surround LCR va orqa dinamiklarni joylashtirish

Iltimos, xonaning joylashuvi quvvatli subwooferingizning ishlashiga katta ta'sir ko'rsatishi mumkinligini unutmang. Yuqorida taklif qilinganidek, burchak joylashuvi bas chiqish miqdorini oshiradi, subwooferni devorning o'rtasiga yoki xonaga joylashtirish esa bas chiqish miqdorini kamaytiradi. O'zingizning xonangizga va didingizga eng mos keladiganini topish uchun bir nechta turli xil joylashtirish variantlari va boshqaruv sozlamalari bilan tajriba o'tkazing. Subwooferingizning joylashuvini tanlashda, subwooferning o'rnatilgan kuchaytirgichini AC quvvat rozetkasiga ulashingiz kerakligini yodda tuting.

Ulanishlar va boshqaruv elementlari

Optimal ulanishlar – Klipsch SW quvvatli subwooferlarini subwooferning orqa panelidagi RCA jak kirishlari ("LINE IN") orqali elektron qurilmalaringizning subwoofer chiqishiga ulash mumkin. Bu an'anaviy dinamik sim ulanishlari ("SPEAKER LEVEL IN") o'rniga bo'lishi mumkin. Ushbu qo'llanmada tilga olingan boshqaruv elementlari va basni boshqarish haqida ko'proq ma'lumot olish uchun sotuvchingizga murojaat qiling yoki www.klipsch.com saytiga tashrif buyuring.

Line Level ulanishlari

An'anaviy dinamik sim ulanishlari – 16 o'lchovli yoki undan katta dinamik simdan foydalanib, kuchaytirgichingizning CHAP kanalining QIZIL "musbat" (+) terminalini subwooferingizning CHAP kanal kirishining QIZIL (+) terminaliga ("SPEAKER Level IN") ulang. Kuchaytirgichingizning CHAP kanalining QORA "manfiy" (-) terminalini subwooferingizning CHAP kanal kirishining QORA "manfiy" (-) terminaliga ("SPEAKER Level IN") ulang. Kuchaytirgichingizning O'NG kanalini subwooferingizning O'NG kanal kirishiga ulash uchun ushbu protsedurani takrorlang. Hech qanday ulanishdan yalang'och simlar boshqa terminallarga tegmasligiga ishonch hosil qiling, chunki bu qisqa tutashuvga olib kelishi va uskunangizga zarar etkazishi mumkin.

Dinamik darajadagi ulanishlar

"LINE IN/LFE" – Ushbu kirish o'rnatilgan "Low Pass" (LP) krossoveri bilan filtrlangan va subwoofer uchun umumiy maqsadli kirish sifatida mo'ljallangan. U raqamli surround elektron qurilmalaringizning LFE signal chiqishini qabul qiladi.

"LOW PASS" (LP) boshqaruv elementi – Ushbu boshqaruv elementi foydalanuvchiga subwooferning yuqori chastota kesilishini tanlash imkonini beradi. Boshqaruv sozlamasidan yuqori chastotalar filtrlanadi, bu esa subwooferning chiqishini asosiy dinamiklaringiz bilan aralashtirish imkonini beradi. Chastotani 40-150Hz dan tanlash mumkin. LFE chiqishi bo'lgan yoki ichki krossoverdan foydalanadigan manbalar uchun past o'tkazuvchi filtrni boshqaruv elementini "BYPASS" ga o'rnatish orqali bekor qilish kerak.

"VOLUME" (Ovoz balandligi) – Ushbu boshqaruv elementi subwoofer uchun umumiy ovoz balandligini boshqarish vazifasini bajaradi. U subwooferning chiqish darajasini asosiy dinamiklarga moslashtirish uchun ishlatiladi.

"PHASE" (Faza) 0/180 – Ushbu boshqaruv elementi subwooferning chiqishini asosiy dinamiklaringizga akustik jihatdan moslashtirish uchun ishlatiladi. Subwooferingiz tinglash joyida ko'proq chiqishga ega bo'lgan 0˚ yoki 180˚ holatini tanlang.

"Power" (Quvvat) ON/OFF (Yoqish/O'chirish) – Klipsch SW subwooferlari ajratib olinadigan quvvat shnuridan foydalanadi va asosiy quvvat tugmasiga ega emas. Subwooferdan quvvatni to'liq olib tashlash uchun quvvat shnuri qurilmadan uzilishi kerak.

Auto/On (Avtomatik/Yoqish) – Ushbu tugma "ON" (Yoqish) holatida bo'lganda, subwoofer har doim yoqilgan holatda qoladi. Ushbu tugma "AUTO" (Avtomatik) holatida bo'lganda, subwoofer signalni sezganda avtomatik ravishda "on" (yoqiladi). Signal bo'lmagan holda 15 daqiqadan so'ng u avtomatik ravishda "off" (o'chadi). Ushbu tugma "OFF" (O'chirish) holatida bo'lganda, tugma qo'lda "ON" (Yoqish) yoki "AUTO" (Avtomatik) holatiga qaytarilmaguncha, subwoofer "off" (o'chirilgan) holatda qoladi.

LED indikatori – Klipsch SW subwooferlarida o'rnatilgan kuchaytirgichning holatini ko'rsatadigan old tomonda LED indikatori mavjud. Kuchaytirgich yoqilgan va signal olayotganda LED ko'k rangda yonadi. Qurilma kutish rejimida bo'lganda yoki o'chirilganda, LED indikatori o'chadi.

Parvarishlash va tozalash

Subwooferingiz chidamli vinil qoplamaga ega, u faqat quruq chang tozalashni yoki quruq mato bilan tozalashni talab qiladi. Aşındırıcı yoki erituvchi asosidagi tozalagichlar va qattiq detarjanlardan foydalanishdan saqlaning. Changyutgichingizning cho'tka biriktirmasi subwoofer korpusidan har qanday changni olib tashlashi kerak.
