Klipsch SW-350, SW-450 - Priručnik za subwoofer

Važne sigurnosne informacije

1. PROČITAJTE ove upute.
2. SAČUVAJTE ove upute.
3. POSLUŠAJTE sva upozorenja.
4. SLIJEDITE sve upute.
5. NEMOJTE koristiti ovaj uređaj u blizini vode.
6. ČISTITE SAMO suhom krpom.
7. NEMOJTE blokirati otvore za ventilaciju. Instalirajte u skladu s uputama proizvođača.
8. NEMOJTE instalirati u blizini izvora topline kao što su radijatori, grijači, peći ili drugi uređaji (uključujući pojačala) koji proizvode toplinu.
9. NEMOJTE poništiti sigurnosnu svrhu polariziranog ili uzemljenog utikača. Polarizirani utikač ima dvije oštrice, od kojih je jedna šira od druge. Uzemljeni utikač ima dvije oštrice i treći uzemljeni kontakt. Šira oštrica ili treći kontakt osigurani su za vašu sigurnost. Ako isporučeni utikač ne odgovara vašoj utičnici, obratite se električaru za zamjenu zastarjele utičnice.
10. ZAŠTITITE kabel za napajanje od hodanja po njemu ili prignječenja, posebno na utikačima, praktičnim utičnicama i mjestu gdje izlazi iz uređaja.
11. KORISTITE SAMO dodatke/pribor koje je specificirao proizvođač.
12. KORISTITE samo s kolicima, postoljem, tronošcem, nosačem ili stolom koje je specificirao proizvođač ili se prodaju s uređajem. Kada se koriste kolica, budite oprezni pri premještanju kolica/uređaja kako biste izbjegli ozljede od prevrtanja.

13. ISKLJUČITE ovaj uređaj iz struje tijekom grmljavinskog nevremena ili kada se ne koristi dulje vrijeme.
14. PREPUSTITE sve servise kvalificiranom servisnom osoblju. Servis je potreban kada je uređaj oštećen na bilo koji način, kao što je oštećen kabel za napajanje ili utikač, prolivena tekućina ili predmeti upali u uređaj, uređaj je bio izložen kiši ili vlazi, ne radi normalno ili je pao.
15. NEMOJTE izlagati ovaj uređaj kapanju ili prskanju i osigurajte da se na uređaj ne stavljaju predmeti napunjeni tekućinama, kao što su vaze.
16. Da biste potpuno isključili ovaj uređaj iz AC mreže, isključite utikač kabela za napajanje iz AC utičnice.
17. Mrežni utikač kabela za napajanje mora ostati lako dostupan.

Uskličnik unutar jednakostraničnog trokuta namijenjen je upozorenju korisnika na prisutnost važnih uputa za rad i održavanje (servisiranje) u literaturi koja prati proizvod.

Bljesak munje sa simbolom strelice unutar jednakostraničnog trokuta namijenjen je upozorenju korisnika na prisutnost neizoliranog "opasnog napona" unutar kućišta proizvoda koji može biti dovoljne veličine da predstavlja rizik od električnog udara za osobe.

Kako biste smanjili rizik od požara ili električnog udara, ne izlažite ovaj uređaj kiši ili vlazi.

Na proizvod se ne smiju stavljati izvori otvorenog plamena – kao što su svijeće.

Baterije (baterijski paket ili instalirane baterije) ne smiju biti izložene prekomjernoj toplini kao što je sunčeva svjetlost, vatra ili slično.

Postavite opremu blizu glavne utičnice za napajanje i provjerite možete li lako pristupiti prekidaču za napajanje.

Ovaj proizvod je namijenjen za rad SAMO s AC naponima navedenim na stražnjoj ploči ili priloženom napajanju proizvoda. Rad s naponima koji nisu navedeni može uzrokovati nepovratnu štetu na proizvodu i poništiti jamstvo proizvoda. Savjetuje se oprez pri korištenju AC adaptera jer to može omogućiti da se proizvod uključi u napone za koje proizvod nije dizajniran za rad. Ako je proizvod opremljen odvojivim kabelom za napajanje, koristite samo vrstu koja je isporučena s vašim proizvodom ili od vašeg lokalnog distributera i/ili trgovca. Ako niste sigurni u ispravan radni napon, obratite se svom lokalnom distributeru i/ili trgovcu.

OPASNOST OD STRUJNOG UDARA. NE OTVARATI.
Ne otvarati! Opasnost od strujnog udara. Naponi u ovoj opremi su opasni po život. Unutra nema dijelova koje korisnik može servisirati. Sve servise prepustite kvalificiranom servisnom osoblju.

Pozicioniranje vašeg subwoofera

Klipschovi aktivni subwooferi dizajnirani su za reprodukciju dubokih basova i pružanje utjecaja koji oživljava vaše filmove i glazbu. Za optimalne performanse, postavite svoj subwoofer u kut sobe na istom zidu kao i vaši prednji zvučnici.

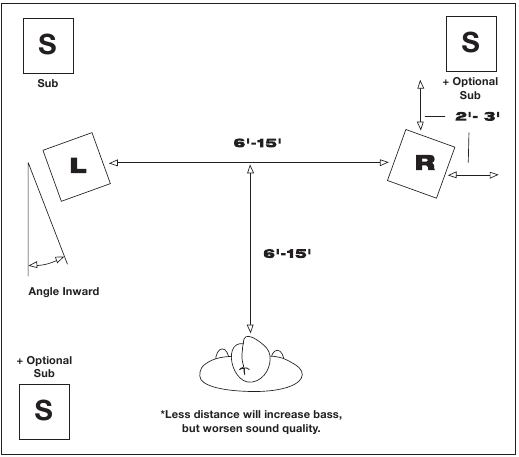

Stereo pozicioniranje

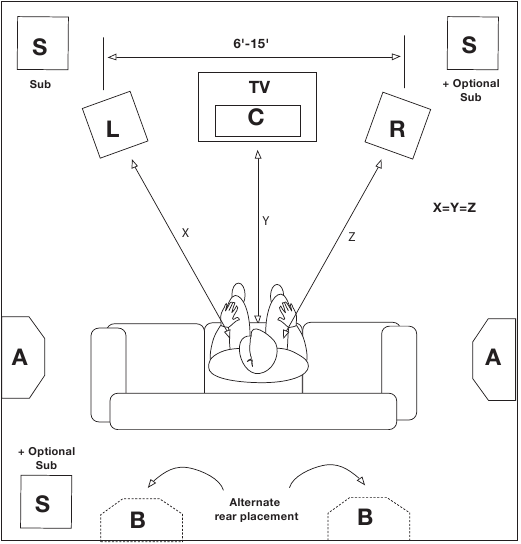

Surround LCR i pozicioniranje stražnjih zvučnika

Imajte na umu da postavljanje u sobi može imati dramatičan učinak na performanse vašeg aktivnog subwoofera. Postavljanje u kut, kao što je gore predloženo, povećat će količinu izlaznog basa, dok će postavljanje subwoofera duž sredine zida ili u sobi smanjiti količinu izlaznog basa. Eksperimentirajte s nizom različitih opcija postavljanja i kontrolnih postavki kako biste pronašli onu koja najbolje odgovara vašoj sobi i ukusu. Prilikom odabira lokacije vašeg subwoofera, imajte na umu da ćete morati spojiti ugrađeno pojačalo subwoofera na AC utičnicu.

Priključci i kontrole

Optimalni priključci – Klipsch SW aktivni subwooferi mogu se spojiti na izlaz subwoofera vaše elektronike putem RCA ulaznih priključaka ("LINE IN") na stražnjoj ploči subwoofera. To može biti umjesto konvencionalnih priključaka žice zvučnika ("SPEAKER LEVEL IN"). Za više informacija o kontrolama spomenutim u ovom priručniku i o upravljanju basom, obratite se svom prodavaču ili posjetite www.klipsch.com.

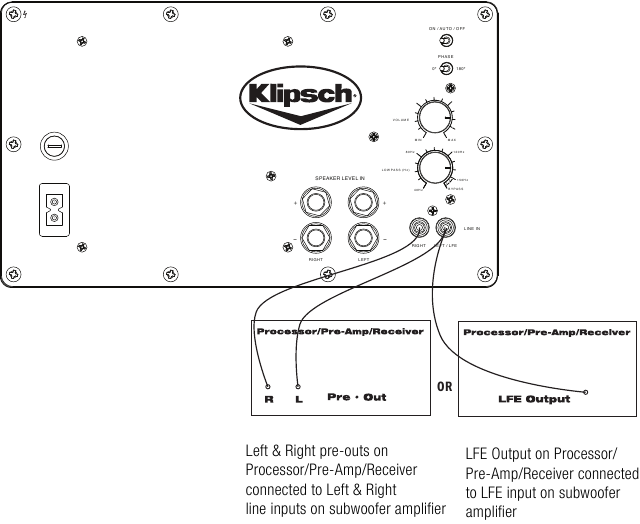

Priključci razine linije

Konvencionalni priključci žice zvučnika – Koristeći žicu zvučnika 16-gauge ili veću, spojite CRVENI "pozitivni" (+) terminal LIJEVOG kanala vašeg pojačala na CRVENI (+) terminal LIJEVOG ulaza kanala vašeg subwoofera ("SPEAKER Level IN"). Spojite CRNI "negativni" (-) terminal LIJEVOG kanala vašeg pojačala na CRNI "negativni" (-) terminal LIJEVOG ulaza kanala vašeg subwoofera ("SPEAKER Level IN"). Ponovite ovaj postupak za spajanje DESNOG kanala vašeg pojačala na DESNI ulaz kanala vašeg subwoofera. Pazite da gole žice s bilo kojeg od priključaka ne dodiruju druge terminale, jer to može uzrokovati kratki spoj i oštetiti vašu opremu.

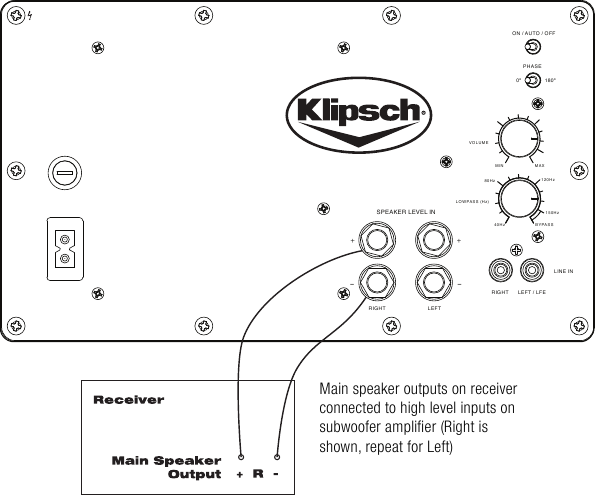

Priključci razine zvučnika

"LINE IN/LFE" – Ovaj ulaz filtrira ugrađeni "Low Pass" (LP) crossover i dizajniran je kao ulaz opće namjene za subwoofer. Prihvaća LFE signalni izlaz vaše digitalne surround elektronike.

"LOW PASS" (LP) kontrola – Ova kontrola omogućuje korisniku odabir gornje frekvencije prekida subwoofera. Frekvencije iznad postavke kontrole se filtriraju, što vam omogućuje da pomiješate izlaz subwoofera s izlazom vaših glavnih zvučnika. Frekvencija se može odabrati od 40-150Hz. Za izvore s LFE izlazom ili koji koriste interni crossover, niskopropusni filtar treba poništiti postavljanjem kontrole na "BYPASS".

"VOLUME" (glasnoća) – Ova kontrola služi kao ukupna kontrola glasnoće za subwoofer. Koristi se za usklađivanje razine izlaza subwoofera s glavnim zvučnicima.

"PHASE" (faza) 0/180 – Ova kontrola se koristi za akustičko usklađivanje izlaza subwoofera s vašim glavnim zvučnicima. Odaberite položaj 0˚ ili 180˚ u kojem vaš subwoofer ima više izlaza na mjestu slušanja.

"Power" (napajanje) ON/OFF (uključeno/isključeno) – Klipsch SW subwooferi koriste odvojivi kabel za napajanje i nemaju glavni prekidač za napajanje. Da biste u potpunosti uklonili napajanje iz subwoofera, kabel za napajanje mora biti isključen iz jedinice.

Auto/On (automatski/uključeno) – Kada je ovaj prekidač u položaju "ON" (uključeno), subwoofer će ostati uključen cijelo vrijeme. Kada je ovaj prekidač u položaju "AUTO" (automatski), subwoofer će se automatski uključiti ("on") kada osjeti signal. Automatski će se isključiti ("off") nakon 15 minuta bez signala. Kada je ovaj prekidač u položaju "OFF" (isključeno), subwoofer će ostati "off" (isključen) dok se prekidač ručno ne vrati u položaj "ON" (uključeno) ili "AUTO" (automatski).

LED indicator (LED indikator) – Klipsch SW subwooferi imaju LED indikator na prednjoj strani koji pokazuje status ugrađenog pojačala. LED će svijetliti plavo kada je pojačalo uključeno i prima signal. Kada je jedinica u stanju mirovanja ili isključena, LED indikator će se isključiti.

Njega i čišćenje

Vaš subwoofer ima izdržljivu vinilnu završnu obradu koja bi trebala zahtijevati samo suho brisanje prašine ili čišćenje suhom krpom. Izbjegavajte korištenje abrazivnih ili otapala na bazi sredstava za čišćenje i jakih deterdženata. Nastavak četke vašeg usisavača trebao bi ukloniti svu prašinu s kućišta vašeg subwoofera.
