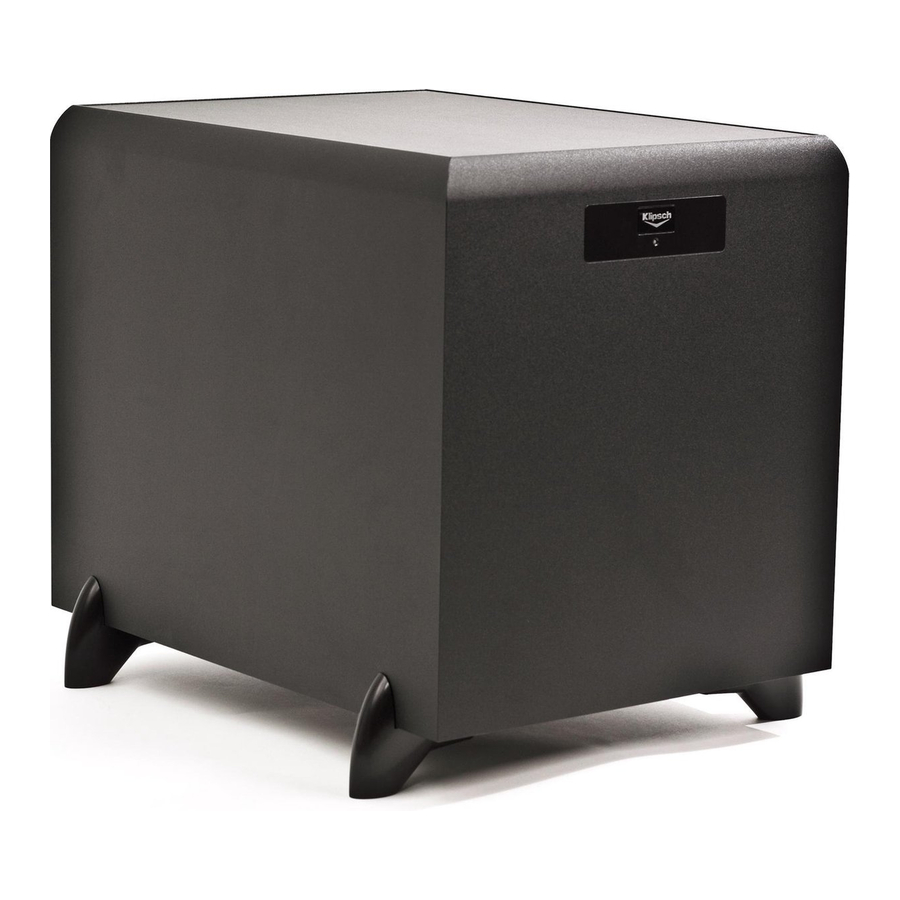

Klipsch SW-350, SW-450 - Mélynyomó használati útmutató

Fontos biztonsági információk

1. OLVASSA el ezeket az utasításokat.
2. ŐRIZZE meg ezeket az utasításokat.
3. VEGYE figyelembe az összes figyelmeztetést.
4. KÖVESSE az összes utasítást.
5. NE használja ezt a készüléket víz közelében.
6. TISZTÍTÁS kizárólag száraz ruhával.
7. NE zárja el a szellőzőnyílásokat. A telepítést a gyártó utasításainak megfelelően végezze.
8. NE telepítse hőforrások, például radiátorok, hőregiszterek, kályhák vagy más készülékek (beleértve az erősítőket is) közelébe, amelyek hőt termelnek.
9. NE akadályozza meg a polarizált vagy földelt típusú dugó biztonsági célját. A polarizált dugónak két pengéje van, amelyek közül az egyik szélesebb, mint a másik. A földelt típusú dugónak két pengéje és egy harmadik földelő érintkezője van. A szélesebb penge vagy a harmadik érintkező az Ön biztonságát szolgálja. Ha a mellékelt dugó nem illeszkedik a konnektorba, forduljon villanyszerelőhöz az elavult konnektor cseréjéhez.
10. VÉDJE a tápkábelt attól, hogy rálépjenek vagy becsípjék, különösen a dugóknál, a konnektoroknál és azon a ponton, ahol kilép a készülékből.
11. KIZÁRÓLAG a gyártó által meghatározott tartozékokat/kiegészítőket HASZNÁLJA.
12. Kizárólag a gyártó által meghatározott vagy a készülékkel együtt értékesített kocsit, állványt, háromlábat, konzolt vagy asztalt HASZNÁLJA. Ha kocsit használ, legyen óvatos a kocsi/készülék kombináció mozgatásakor, hogy elkerülje a felborulásból eredő sérüléseket.

13. HÚZZA KI a készüléket a konnektorból villámlás idején, vagy ha hosszabb ideig nem használja.
14. MINDEN szervizelést bízzon szakképzett szervizszemélyzetre. Szervizelésre van szükség, ha a készülék bármilyen módon megsérült, például a tápkábel vagy a dugó sérült, folyadék ömlött rá vagy tárgyak estek a készülékbe, a készülék esőnek vagy nedvességnek volt kitéve, nem működik megfelelően, vagy leesett.
15. NE tegye ki a készüléket csepegésnek vagy fröccsenésnek, és ügyeljen arra, hogy ne helyezzen a készülékre folyadékkal teli tárgyakat, például vázákat.
16. A készülék teljes leválasztásához a hálózatról húzza ki a tápkábel dugóját a hálózati aljzatból.
17. A tápkábel hálózati csatlakozójának könnyen hozzáférhetőnek kell maradnia.

A felkiáltójel egy egyenlő oldalú háromszögben arra hivatott, hogy figyelmeztesse a felhasználót a termékhez mellékelt irodalomban található fontos kezelési és karbantartási (szervizelési) utasításokra.

A nyílhegyes villám egy egyenlő oldalú háromszögben arra hivatott, hogy figyelmeztesse a felhasználót a termék burkolatán belüli szigetelés nélküli "veszélyes feszültség" jelenlétére, amelynek nagysága elegendő lehet ahhoz, hogy áramütés veszélyét jelentse a személyekre.

A tűz vagy áramütés kockázatának csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek.

Ne helyezzen a termékre nyílt lángforrást – például gyertyát.

Az elemeket (akkumulátorcsomagot vagy beépített elemeket) ne tegye ki túlzott hőhatásnak, például napsütésnek, tűznek vagy hasonlónak.

Helyezze a berendezést a fő áramforrás közelébe, és győződjön meg arról, hogy könnyen hozzáférhet a megszakító kapcsolójához.

Ez a termék KIZÁRÓLAG a termék hátlapján vagy a mellékelt tápegységen feltüntetett váltakozó áramú feszültségekről üzemeltethető. Az ettől eltérő feszültségről történő üzemeltetés helyrehozhatatlan károkat okozhat a termékben, és érvénytelenítheti a termék garanciáját. Az AC dugó adapterek használata nem javasolt, mert lehetővé teheti a termék olyan feszültségekre történő csatlakoztatását, amelyekre a terméket nem tervezték. Ha a termék levehető tápkábellel van felszerelve, csak a termékhez mellékelt vagy a helyi forgalmazó és/vagy kiskereskedő által biztosított típust használja. Ha nem biztos a helyes üzemi feszültségben, forduljon a helyi forgalmazóhoz és/vagy kiskereskedőhöz.

ÁRAMÜTÉS VESZÉLYE. NE NYISSA FEL.
Ne nyissa fel! Áramütés veszélye. A berendezésben lévő feszültségek életveszélyesek. Belül nincsenek felhasználó által javítható alkatrészek. Minden szervizelést bízzon szakképzett szervizszemélyzetre.

A mélynyomó elhelyezése

A Klipsch aktív mélynyomók a mély basszusok visszaadására és arra a hatásra lettek tervezve, amely életre kelti a filmeket és a zenét. Az optimális teljesítmény érdekében helyezze a mélynyomót a szoba egyik sarkába, ugyanarra a falra, mint az elülső csatorna hangszóróit.

Sztereó elhelyezés

Surround LCR és hátsó hangszórók elhelyezése

Kérjük, vegye figyelembe, hogy a szoba elhelyezése drámai hatással lehet az aktív mélynyomó teljesítményére. A sarokba helyezés, ahogy fentebb javasoltuk, növeli a basszus kimenet mennyiségét, míg a mélynyomó fal közepére vagy a szobába helyezése csökkenti a basszus kimenet mennyiségét. Kísérletezzen számos különböző elhelyezési lehetőséggel és vezérlő beállítással, hogy megtalálja azt, amelyik a legjobban megfelel az adott szobának és ízlésnek. A mélynyomó helyének kiválasztásakor ne feledje, hogy a mélynyomó beépített erősítőjét csatlakoztatnia kell egy AC tápegységhez.

Csatlakozások és vezérlők

Optimális csatlakozások – A Klipsch SW aktív mélynyomók az elektronika mélynyomó kimenetéhez csatlakoztathatók az RCA jack bemeneteken ("LINE IN") a mélynyomó hátlapján. Ez a hagyományos hangszórókábel-csatlakozások ("SPEAKER LEVEL IN") helyett használható. A kézikönyvben említett vezérlőkkel és a basszuskezeléssel kapcsolatos további információkért forduljon a forgalmazóhoz, vagy látogasson el a www.klipsch.com weboldalra.

Vonalszintű csatlakozások

Hagyományos hangszórókábel-csatlakozások – 16-os vagy nagyobb hangszórókábel segítségével csatlakoztassa az erősítő BAL csatornájának PIROS "pozitív" (+) kivezetését a mélynyomó BAL csatorna bemenetének PIROS (+) kivezetéséhez ("SPEAKER Level IN"). Csatlakoztassa az erősítő BAL csatornájának FEKETE "negatív" (-) kivezetését a mélynyomó BAL csatorna bemenetének FEKETE "negatív" (-) kivezetéséhez ("SPEAKER Level IN"). Ismételje meg ezt az eljárást az erősítő JOBB csatornájának a mélynyomó JOBB csatorna bemenetéhez történő csatlakoztatásához. Ügyeljen arra, hogy egyik csatlakozásról se érjenek csupasz vezetékek más kivezetésekhez, mert ez rövidzárlatot okozhat és károsíthatja a berendezést.

Hangszórószintű csatlakozások

"LINE IN/LFE" – Ez a bemenet a beépített "Low Pass" (LP) keresztváltóval van szűrve, és általános célú bemenetként lett tervezve a mélynyomó számára. Elfogadja a digitális surround elektronika LFE jelkimenetét.

"LOW PASS" (LP) vezérlés – Ez a vezérlés lehetővé teszi a felhasználó számára a mélynyomó felső frekvenciavágásának kiválasztását. A vezérlő beállítása feletti frekvenciák kiszűrésre kerülnek, lehetővé téve a mélynyomó kimenetének a fő hangszórók kimenetével való keverését. A frekvencia 40-150 Hz között választható ki. Az LFE kimenettel rendelkező vagy belső keresztváltót használó források esetében a lowpass szűrőt ki kell kapcsolni a vezérlő "BYPASS" állásba állításával.

"VOLUME" (hangerő) – Ez a vezérlés a mélynyomó teljes hangerőszabályzójaként szolgál. A mélynyomó kimeneti szintjének a fő hangszórókhoz való igazítására szolgál.

"PHASE" (fázis) 0/180 – Ez a vezérlés a mélynyomó kimenetének a fő hangszórókhoz való akusztikus illesztésére szolgál. Válassza ki azt a 0˚ vagy 180˚ pozíciót, amelyben a mélynyomó nagyobb kimenettel rendelkezik a hallgatási pozícióban.

"Power" (tápellátás) ON/OFF (be/ki) – A Klipsch SW mélynyomók levehető tápkábelt használnak, és nincs főkapcsolójuk. A mélynyomó teljes áramtalanításához a tápkábelt le kell választani az egységről.

Auto/On (automatikus/be) – Ha ez a kapcsoló "ON" (be) állásban van, a mélynyomó folyamatosan bekapcsolva marad. Ha ez a kapcsoló "AUTO" (automatikus) állásban van, a mélynyomó automatikusan "be" kapcsol, amikor jelet érzékel. 15 perc jel nélkül automatikusan "ki" kapcsol. Ha ez a kapcsoló "OFF" (ki) állásban van, a mélynyomó "ki" állapotban marad, amíg a kapcsolót manuálisan vissza nem állítják "ON" (be) vagy "AUTO" (automatikus) állásba.

LED indicator (LED jelző) – A Klipsch SW mélynyomók előlapján található egy LED jelző, amely a beépített erősítő állapotát jelzi. A LED kék színnel világít, ha az erősítő be van kapcsolva és jelet fogad. Ha az egység készenléti üzemmódban van vagy ki van kapcsolva, a LED jelző kikapcsol.

Kezelés és tisztítás

A mélynyomó tartós vinil bevonattal rendelkezik, amely csak száraz portörlést vagy száraz ruhával történő tisztítást igényel. Kerülje a súroló vagy oldószeres tisztítószerek és a durva mosószerek használatát. A porszívó kefe tartozékával távolítsa el a port a mélynyomó házáról.
