Pendahuluan

LOUD AND PROUD SINCE 1946
Pada tahun 1946, Paul W. Klipsch merevolusi industri audio dengan menciptakan teknologi horn eksklusif kami dan prinsip-prinsip akustik yang menjadi kekuatan pendorong di balik suara khas kami yang sangat terkenal. Saat ini, kami tetap setia pada visi PWK dan memasukkan keringat dan kejeniusan selama hampir satu abad ke dalam setiap produk yang kami buat. Speaker ini adalah hasil dari obsesi kami dengan kesempurnaan pendengaran itu.
Rasakan kekuatan, detail, dan emosi dari Klipsch.
Kami adalah Penjaga Suara^®.

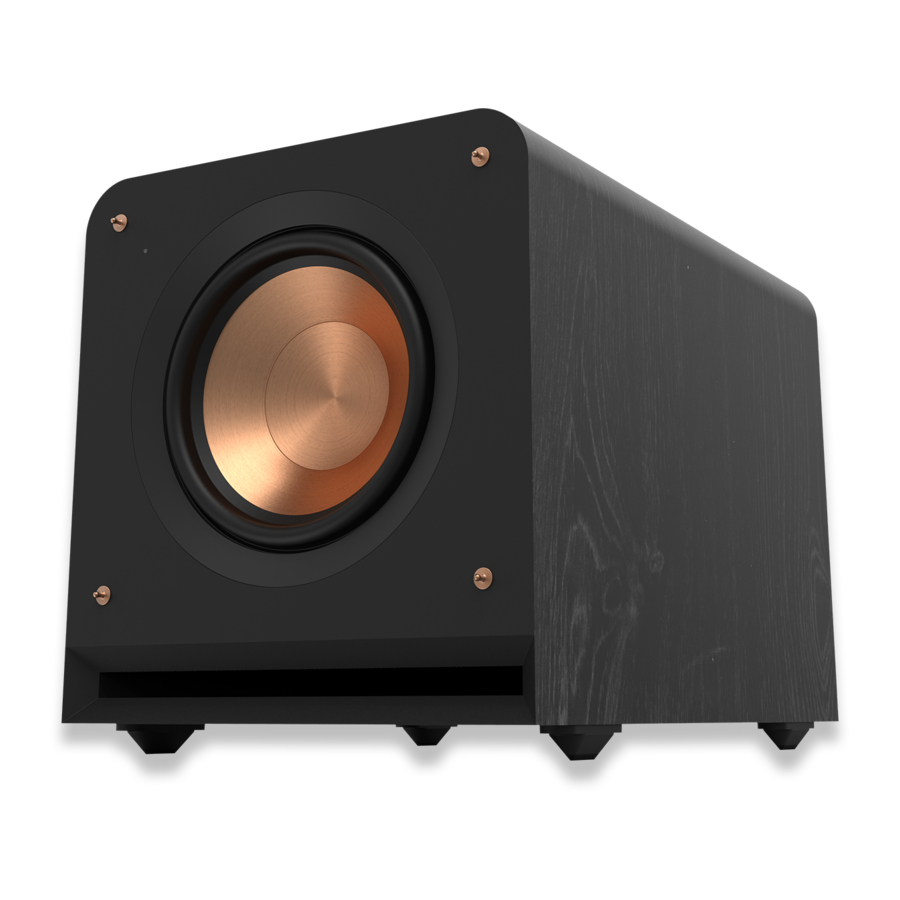

SUBWOOFER REFERENCE PREMIERE

PEMERIKSAAN

Kami ingin sistem speaker baru Anda terlihat sebagus saat meninggalkan pabrik! Harap segera periksa kerusakan akibat pengiriman. Buka kemasan sistem speaker baru Anda dengan hati-hati dan verifikasi komponen dengan daftar kemasan. Dalam keadaan ekstrem, barang mungkin rusak dalam pengiriman. Jika ada kerusakan yang ditemukan, beri tahu layanan pengiriman dan dealer tempat sistem dibeli. Ajukan permintaan inspeksi, dan ikuti instruksi mereka untuk evaluasi. Pastikan untuk menyimpan karton pengiriman asli produk.

MEMPOSISIKAN SUBWOOFER REFERENCE PREMIERE ANDA

Subwoofer bertenaga Klipsch dirancang untuk mereproduksi bass yang dalam dan memberikan dampak yang membuat film dan musik Anda menjadi hidup. Untuk kinerja optimal, tempatkan subwoofer Anda di sudut ruangan di dinding yang sama dengan speaker saluran depan Anda. (lihat Gambar 1). Harap perhatikan bahwa penempatan ruangan dapat memiliki efek dramatis pada kinerja subwoofer bertenaga Anda. Penempatan sudut, seperti yang disarankan di atas, akan meningkatkan jumlah output bass, sementara menempatkan subwoofer di sepanjang tengah dinding, atau di luar ruangan akan mengurangi jumlah output bass. Bereksperimenlah dengan sejumlah opsi penempatan dan pengaturan kontrol yang berbeda untuk menemukan yang paling sesuai dengan ruangan dan selera khusus Anda. Saat memilih lokasi subwoofer Anda, ingatlah bahwa Anda perlu menghubungkan amplifier bawaan subwoofer ke stopkontak AC.

GAMBAR 1
PENEMPATAN SPEAKER DI AREA MENDENGARKAN

KONEKSI DAN KONTROL

Pastikan subwoofer dicabut dari stopkontak AC sebelum membuat koneksi apa pun.

Koneksi "LINE IN"
Sebagian besar receiver surround (dan preamplifier) saat ini memiliki output subwoofer level garis yang diberi label Subwoofer Pre Out, Sub Out, SW Out, dll. Jika Anda memiliki output ini, sambungkan salah satu ujung kabel subwoofer ke sana dan sambungkan ujung kabel lainnya ke input garis subwoofer yang diberi label L/LFE. Koneksi ini memungkinkan subwoofer untuk beroperasi dengan musik dan film suara surround (lihat manual receiver Anda). Jika tidak ada output subwoofer pada receiver Anda, sebagai pemasangan alternatif, Anda dapat menghubungkan Output Pre-Amp saluran Kiri dan Kanan dari receiver Anda (jika tersedia) ke input L/LFE dan R pada subwoofer.

Koneksi Port WA-2
Untuk konektivitas nirkabel subwoofer Klipsch Reference Premiere baru Anda, kit subwoofer Nirkabel WA-2 opsional tersedia. WA-2 hanya akan beroperasi dengan subwoofer merek Klipsch, Energy, Mirage, dan Jamo tertentu yang memiliki input "WA Port". WA-2 adalah produk 2,4 GHz yang dirancang untuk mengirimkan sinyal secara nirkabel hingga radius 50 kaki. Lihat klipsch.com untuk detail lebih lanjut.

Level (Tingkat)
Jika subwoofer Anda terhubung ke Output Subwoofer dari receiver surround, pertama-tama atur kontrol level volume subwoofer di receiver ke posisi "setengah jalan" atau "0 dB". Kemudian tingkatkan volume (atau gain) subwoofer hingga level volume subwoofer cocok dengan output speaker utama Anda. Setelah pengaturan ini selesai, kontrol volume pada amplifier atau pre-amplifier utama sistem Anda akan menjadi kontrol volume untuk subwoofer dan speaker Anda bersama-sama. Jika subwoofer Anda terhubung ke Output Pre-Amp L/R dari receiver, tidak akan ada volume subwoofer di receiver itu untuk diatur sebelum mengatur kontrol gain subwoofer.

Kontrol "LOWPASS"
Titik crossover yang dipilih menentukan di mana frekuensi bass rendah "diserahkan" dari speaker ke subwoofer. Jika mengatur titik crossover di receiver, putar kenop Filter Lowpass pada subwoofer ke titik terjauh kanan (160Hz). Atur titik crossover berdasarkan ukuran speaker kiri/kanan utama yang Anda gunakan dalam sistem. Sebagai aturan umum, untuk speaker lantai yang lebih besar, atur titik crossover antara 50Hz-90Hz. Jika menggunakan speaker rak buku kecil atau "satelit" untuk speaker utama, atur titik crossover antara 90Hz-150Hz. Semakin kecil speaker, semakin tinggi pengaturannya hingga frekuensi bass menyatu dengan baik antara speaker dan subwoofer Anda setelah sistem Anda terhubung sepenuhnya. Jika receiver Anda tidak memiliki pengaturan titik crossover, atur Filter Lowpass pada subwoofer sebagai gantinya dalam pengaturan yang direkomendasikan yang sama (lihat manual receiver untuk info pengaturan speaker tambahan).

"PHASE" (FASA) 0/180
Kontrol ini digunakan untuk mencocokkan output subwoofer secara akustik dengan speaker utama Anda. Pilih posisi, baik 0° atau 180°, di mana subwoofer Anda memiliki lebih banyak output di posisi mendengarkan.

"POWER" (DAYA) AUTO/ON/OFF
Saat sakelar ini berada di posisi "ON/AUTO/STANDBY" (HIDUP/OTOMATIS/SIAGA), subwoofer akan otomatis "hidup" (on) saat mendeteksi sinyal. Secara otomatis akan masuk ke "mode siaga" (standby mode) setelah 15-20 menit tanpa sinyal. Saat sakelar ini berada di posisi "OFF" (MATI), subwoofer akan tetap "mati" (off) hingga sakelar secara manual dikembalikan ke posisi "ON/AUTO/STANDBY" (HIDUP/OTOMATIS/SIAGA).

Indikator LED Daya
Terletak di baffle depan, LED ini menunjukkan status pengoperasian amplifier bawaan. LED akan menyala hijau saat amplifier hidup dan menerima sinyal. Jika LED gelap dan tidak menyala, amplifier mati. Untuk informasi lebih lanjut tentang kontrol yang disebutkan dalam manual ini dan tentang manajemen bass, lihat dealer Anda atau kunjungi www.klipsch.com

GAMBAR 2
SAMBUNGAN SUBWOOFER RP-1000SW, RP-1200SW, RP-1400SW DAN RP-1600SW

Pre-out Kiri dan Kanan pada Prosesor/Pre-Amp/Receiver terhubung ke input garis Kiri dan Kanan pada amplifier subwoofer

ATAU

Output LFE pada Prosesor/Pre-Amp/Receiver terhubung ke input LFE pada amplifier subwoofer

PERAWATAN DAN PEMBERSIHAN

Subwoofer Anda memiliki lapisan vinil tahan lama yang hanya memerlukan pembersihan debu kering atau pembersihan dengan kain kering. Hindari penggunaan pembersih abrasif atau berbasis pelarut dan deterjen keras. Sikat vakum Anda harus menghilangkan debu dari penutup subwoofer Anda.
