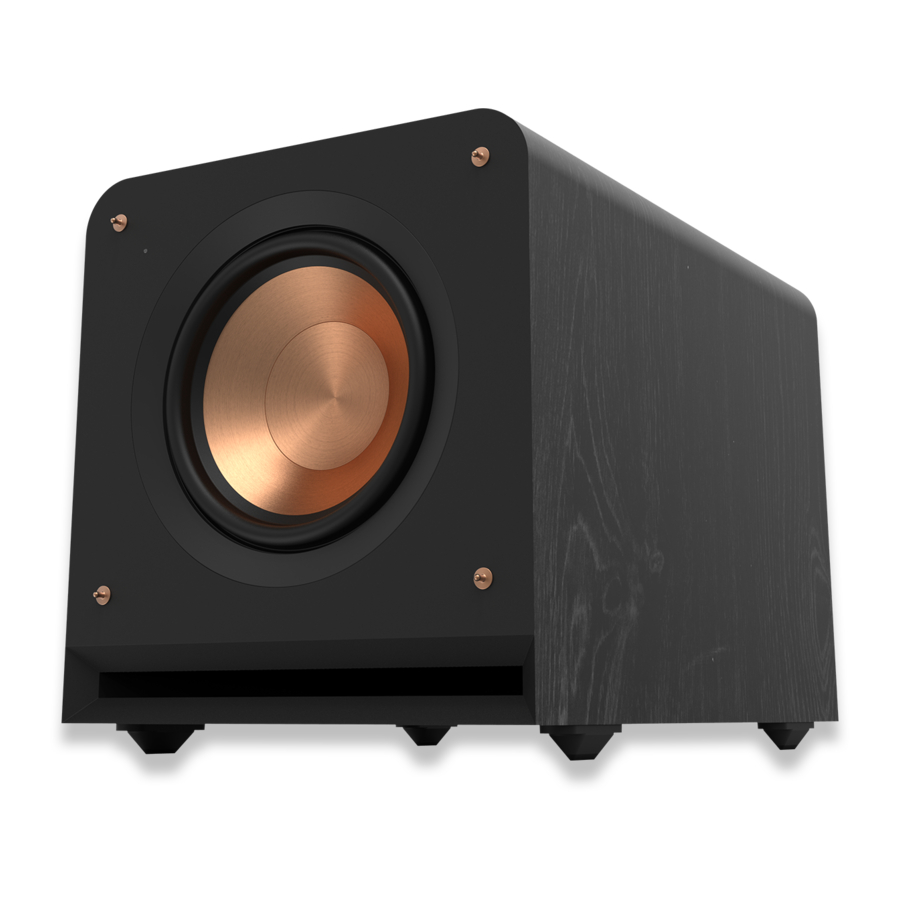

Klipsch RP-1000SW, RP-1200SW, RP-1400SW, RP-1600SW - Manuel du caisson de basses
Introduction
"LOUD AND PROUD SINCE 1946" (FORT ET FIER DEPUIS 1946)
En 1946, Paul W. Klipsch a révolutionné l'industrie audio en créant notre technologie de pavillon propriétaire et les principes acoustiques qui sont le moteur de notre son signature très acclamé. Aujourd'hui, nous restons fidèles à la vision de PWK et mettons le meilleur d'un siècle de sueur et de génie dans chaque produit que nous fabriquons. Ces enceintes sont le résultat de notre obsession pour la perfection auditive.
Découvrez la puissance, le détail et l'émotion de Klipsch.
Nous sommes les Gardiens du Son®.
CAISSONS DE BASSES REFERENCE PREMIERE
INSPECTION
Nous voulons que votre nouveau système d'enceintes soit aussi beau qu'à sa sortie d'usine ! Veuillez vérifier rapidement tout dommage lié au transport. Déballez soigneusement votre nouveau système d'enceintes et vérifiez les composants par rapport à la liste de colisage. Dans des circonstances extrêmes, des articles peuvent avoir été endommagés pendant le transport. Si un dommage est découvert, informez le service de livraison et le revendeur auprès duquel le système a été acheté. Demandez une inspection et suivez leurs instructions d'évaluation. Assurez-vous de conserver le carton d'expédition d'origine du produit.
POSITIONNEMENT DE VOTRE CAISSON DE BASSES REFERENCE PREMIERE
Les caissons de basses amplifiés Klipsch sont conçus pour reproduire des basses profondes et offrir l'impact qui donne vie à vos films et à votre musique. Pour des performances optimales, placez votre caisson de basses dans un coin de la pièce, sur le même mur que vos enceintes avant (voir Figure 1). Veuillez noter que l'emplacement dans la pièce peut avoir un effet spectaculaire sur les performances de votre caisson de basses amplifié. Un placement dans un coin, comme suggéré ci-dessus, augmentera la quantité de basses, tandis que placer le caisson de basses le long du milieu d'un mur, ou dans la pièce, diminuera la quantité de basses. Expérimentez avec différentes options de placement et de réglages pour trouver celui qui convient le mieux à votre pièce et à vos préférences. Lors du choix de l'emplacement de votre caisson de basses, gardez à l'esprit que vous devrez connecter l'amplificateur intégré du caisson de basses à une prise de courant CA.
FIGURE 1
PLACEMENT DES ENCEINTES DANS LA ZONE D'ÉCOUTE
CONNEXIONS ET COMMANDES
Assurez-vous que le caisson de basses est débranché de la prise murale CA avant d'effectuer toute connexion.
"LINE IN" (Entrée ligne) Connexion
La plupart des récepteurs surround (et préamplificateurs) actuels disposent d'une sortie de caisson de basses de niveau ligne étiquetée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, connectez une extrémité d'un câble de caisson de basses à celle-ci et connectez l'autre extrémité du câble à l'entrée ligne du caisson de basses étiquetée L/LFE. Cette connexion permet au caisson de basses de fonctionner avec la musique et les films en son surround (reportez-vous au manuel de votre récepteur). En l'absence de sortie de caisson de basses sur votre récepteur, comme raccordement alternatif, vous pouvez connecter les sorties préamplifiées des canaux gauche et droit de votre récepteur (si fournies) aux entrées L/LFE et R du caisson de basses.
Connexion du port WA-2
Pour la connectivité sans fil de votre nouveau caisson de basses Klipsch Reference Premiere, le kit de caisson de basses sans fil WA-2 optionnel est disponible. Le WA-2 ne fonctionnera qu'avec certains caissons de basses des marques Klipsch, Energy, Mirage et Jamo qui disposent d'une entrée "WA Port". Le WA-2 est un produit 2,4 GHz conçu pour transmettre un signal sans fil jusqu'à un rayon de 15 mètres. Consultez klipsch.com pour plus de détails.
Niveau
Si votre caisson de basses est connecté à une sortie Subwoofer d'un récepteur surround, réglez d'abord le contrôle du niveau de volume du caisson de basses dans le récepteur sur la position "half way" (à mi-chemin) ou "0 dB" (0 dB). Ensuite, augmentez le volume (ou le gain) du caisson de basses jusqu'à ce que son niveau de volume corresponde à la sortie de vos enceintes principales. Une fois cette configuration terminée, le contrôle du volume de l'amplificateur principal ou du préamplificateur de votre système sera le contrôle du volume pour votre caisson de basses et vos enceintes ensemble. Si votre caisson de basses est connecté aux sorties préamplifiées L/R d'un récepteur, il n'y aura pas de volume de caisson de basses à régler dans ce récepteur avant de régler le contrôle de gain du caisson de basses.
"LOWPASS" (Filtre passe-bas) Commande
Le point de coupure choisi détermine où les basses fréquences sont "transférées" des enceintes au caisson de basses. Si vous réglez le point de coupure dans le récepteur, tournez le bouton du filtre passe-bas du caisson de basses à l'extrême droite (160 Hz). Réglez le point de coupure en fonction de la taille des enceintes principales gauche/droite que vous utilisez dans le système. En règle générale, pour les grandes enceintes colonnes, réglez le point de coupure entre 50 Hz et 90 Hz. Si vous utilisez de petites enceintes bibliothèque ou "satellite" (satellite) pour les principales, réglez le point de coupure entre 90 Hz et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé jusqu'à ce que les fréquences basses se mélangent bien entre les enceintes et votre caisson de basses une fois votre système entièrement connecté. Si votre récepteur ne dispose pas d'un réglage de point de coupure, réglez plutôt le filtre passe-bas sur le caisson de basses dans les mêmes réglages recommandés (voir le manuel du récepteur pour des informations supplémentaires sur la configuration des enceintes).
"PHASE" (Phase) 0/180
Cette commande est utilisée pour adapter acoustiquement la sortie du caisson de basses à vos enceintes principales. Sélectionnez la position, soit 0° soit 180°, dans laquelle votre caisson de basses a le plus de sortie à la position d'écoute.
"POWER" (Alimentation) AUTO/ON/OFF
Lorsque cet interrupteur est en position "ON/AUTO/STANDBY" (MARCHE/AUTO/VEILLE), le caisson de basses s'allumera automatiquement lorsqu'il détectera un signal. Il passera automatiquement en "standby mode" (mode veille) après 15 à 20 minutes sans signal. Lorsque cet interrupteur est en position "OFF" (ARRÊT), le caisson de basses restera "off" (éteint) jusqu'à ce que l'interrupteur soit remis manuellement en position "ON/AUTO/STANDBY" (MARCHE/AUTO/VEILLE).
Indicateur LED d'alimentation
Située sur le déflecteur avant, cette LED indique l'état de fonctionnement de l'amplificateur intégré. La LED s'allumera en vert lorsque l'amplificateur est allumé et reçoit un signal. Si la LED est sombre et non allumée, l'amplificateur est éteint. Pour plus d'informations sur les commandes mentionnées dans ce manuel et sur la gestion des basses, consultez votre revendeur ou visitez www.klipsch.com
FIGURE 2
RACCORDEMENT DES CAISSONS DE BASSES RP-1000SW, RP-1200SW, RP-1400SW ET RP-1600SW
Sorties préamplifiées gauche et droite du Processeur/Préampli/Récepteur connectées aux entrées ligne gauche et droite de l'amplificateur du caisson de basses
OU
Sortie LFE du Processeur/Préampli/Récepteur connectée à l'entrée LFE de l'amplificateur du caisson de basses
ENTRETIEN ET NETTOYAGE
Votre caisson de basses possède une finition en vinyle durable qui ne devrait nécessiter qu'un dépoussiérage à sec ou un nettoyage avec un chiffon sec. Évitez l'utilisation de nettoyants abrasifs ou à base de solvants et de détergents agressifs. L'embout brosse de votre aspirateur devrait éliminer toute poussière de l'enceinte de votre caisson de basses.
ENREGISTREMENT DU PRODUIT
Enregistrez votre produit en ligne sur www.klipsch.com/register
- Restez informé des nouveaux produits et promotions.
- Vos informations personnelles ne seront jamais revendues.
- Ces informations d'enregistrement ne sont pas utilisées à des fins de garantie.
Veuillez conserver votre reçu pour les demandes de garantie.
