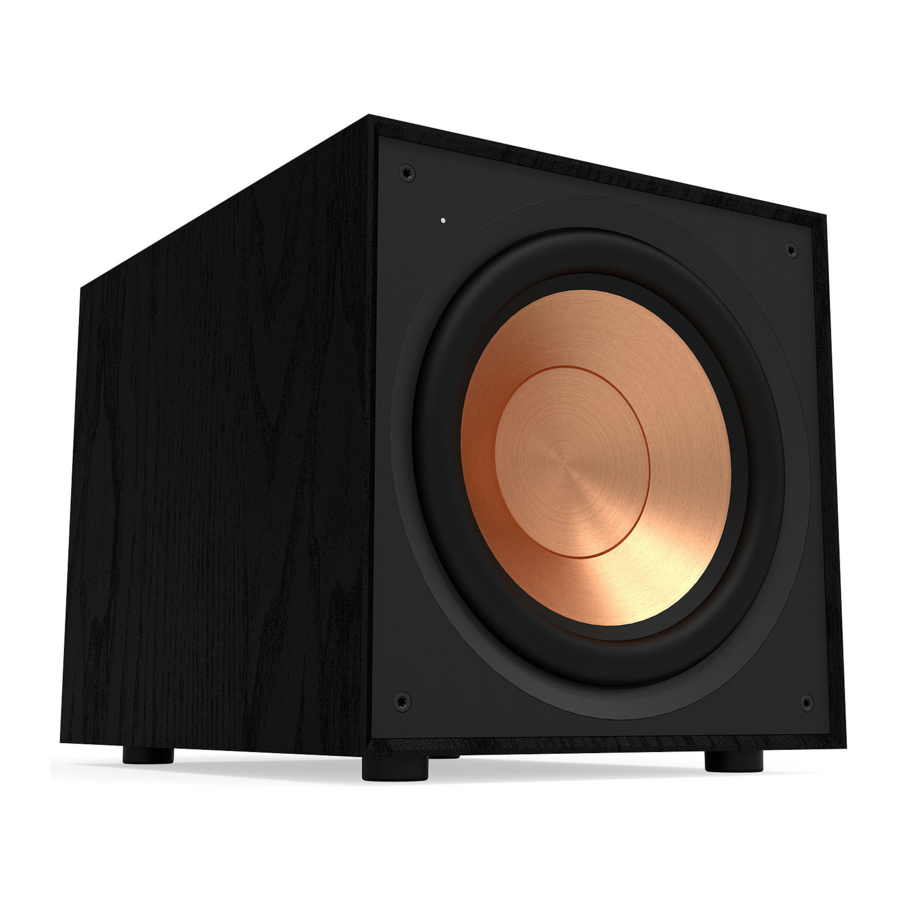

Klipsch R-101SW, R-121SW - Manuali i Subwoofer-it

SUBWOOFER-AT REFERENCË

INSPEKTIMI

POZICIONIMI I SUBWOOFER-IT TUAJ REFERENCË

Subwoofer-at me fuqi Klipsch janë krijuar për të riprodhuar bas të thellë dhe për të ofruar ndikimin që i bën filmat dhe muzikën tuaj të gjallë. Për performancë optimale, vendoseni subwoofer-in tuaj në një cep të dhomës në të njëjtin mur me altoparlantët e kanalit të përparmë. (referojuni Figurës 1). Ju lutemi vini re se vendosja e dhomës mund të ketë një efekt dramatik në performancën e subwoofer-it tuaj me fuqi. Vendosja në cep, siç sugjerohet më lart, do të rrisë sasinë e daljes së basit, ndërsa vendosja e subwoofer-it përgjatë mesit të një muri, ose jashtë në dhomë do të zvogëlojë sasinë e daljes së basit. Eksperimentoni me një numër opsionesh të ndryshme vendosjeje dhe cilësime kontrolli për të gjetur atë që i përshtatet më së miri dhomës dhe shijes suaj të veçantë. Kur zgjidhni vendndodhjen e subwoofer-it tuaj, mbani në mend se do t'ju duhet të lidhni amplifikatorin e integruar të subwoofer-it me një prizë të energjisë AC.

LIDHJET DHE KONTROLLET

Sigurohuni që subwoofer-i të jetë i shkëputur nga priza e murit AC përpara se të bëni ndonjë lidhje.

Lidhja "LINE IN" - Shumica e marrësve rrethues të sotëm (dhe para-amplifikatorëve) kanë një dalje subwoofer-i në nivel linje të etiketuar Subwoofer Pre Out, Sub Out, SW Out, etj. Nëse e keni këtë dalje, lidhni një skaj të një kablloje subwoofer-i me të dhe lidhni skajin tjetër të kabllos në hyrjen e linjës së subwoofer-it të etiketuar LEFT/LFE. Kjo lidhje lejon që subwoofer-i të funksionojë me muzikë dhe filma me zë rrethues (referojuni manualit të marrësit tuaj). Në mungesë të një daljeje subwoofer-i në marrësin tuaj, si një lidhje alternative, mund të lidhni daljet e kanalit të majtë dhe të djathtë Pre-Amp nga marrësi juaj (nëse ofrohet) në hyrjen e majtë/LFE dhe të djathtë në subwoofer.

Kontrolli "LOWPASS" - Pika e ndërprerjes e zgjedhur përcakton se ku frekuencat e basit të ulët "dorëzohen" nga altoparlantët në subwoofer. Nëse vendosni pikën e ndërprerjes në marrës, ktheni çelësin Lowpass Filter në subwoofer në pikën më të largët djathtas (160Hz). Vendosni pikën e ndërprerjes bazuar në madhësinë e altoparlantëve kryesorë të majtë/djathtë që po përdorni në sistem. Si rregull i përgjithshëm, për altoparlantë më të mëdhenj, qëndrues në dysheme, vendosni pikën e ndërprerjes midis 50Hz-90Hz. Nëse përdorni altoparlantë të vegjël librash ose "satelitorë" për kryesorët, vendosni pikën e ndërprerjes midis 90Hz-150Hz. Sa më i vogël të jetë altoparlanti, aq më i lartë është cilësimi derisa frekuencat e basit të përzihen mirë midis altoparlantëve dhe subwoofer-it tuaj pasi sistemi juaj të jetë lidhur plotësisht. Nëse marrësi juaj nuk ka një cilësim të pikës së ndërprerjes, vendosni filtrin Lowpass në subwoofer në vend të kësaj brenda të njëjtave cilësime të rekomanduara (shihni manualin e marrësit për informacione shtesë mbi konfigurimin e altoparlantëve).

Niveli - Nëse subwoofer-i juaj është i lidhur me një dalje subwoofer-i të një marrësi rrethues, së pari vendosni kontrollin e nivelit të volumit të subwoofer-it në marrës në pozicionin "gjysmë rruge" ose "0 dB". Pastaj rrisni volumin (ose fitimin) e subwoofer-it derisa niveli i volumit të subwoofer-it të përputhet me daljen e altoparlantëve tuaj kryesorë. Pasi të ketë përfunduar ky konfigurim, kontrolli i volumit në amplifikatorin kryesor ose para-amplifikatorin e sistemit tuaj do të jetë kontrolli i volumit për subwoofer-in dhe altoparlantët tuaj së bashku. Nëse subwoofer-i juaj është i lidhur me daljet L/R PreAmp të një marrësi, nuk do të ketë volum subwoofer-i në atë marrës për t'u vendosur përpara se të vendosni kontrollin e fitimit të subwoofer-it.

"PHASE" (FAZA) 0/180 – Ky kontroll përdoret për të përputhur akustikisht daljen e subwoofer-it me altoparlantët tuaj kryesorë. Zgjidhni pozicionin ose 0˚ ose 180˚ në të cilin subwoofer-i juaj ka më shumë dalje në pozicionin e dëgjimit.

Off/Auto/On (Fikur/Automatik/Ndezur) – Kur ky çelës është në pozicionin "AUTO" (AUTOMATIK), subwoofer-i do të ndizet automatikisht kur të ndjejë një sinjal. Ai do të kalojë automatikisht në "modalitetin e gatishmërisë" pas 15-20 minutash pa sinjal. Kur çelësi është vendosur në pozicionin "On" (Ndezur), subwoofer-i do të qëndrojë i ndezur derisa të ndërrohet manualisht në një cilësim tjetër. Kur ky çelës është në pozicionin "OFF" (Fikur), subwoofer-i do të qëndrojë "fikur" derisa çelësi të kthehet manualisht në pozicionin "AUTO" (AUTOMATIK) ose "ON" (NDEZUR).

Treguesi LED i energjisë - I vendosur në deflektorin e përparmë, ky LED tregon statusin e funksionimit të amplifikatorit të integruar. LED-i do të ndriçojë jeshile kur amplifikatori është i ndezur dhe merr një sinjal. Nëse LED-i është i errët dhe nuk ndriçon, amplifikatori është i fikur. Për më shumë informacion mbi kontrollet e përmendura në këtë manual dhe mbi menaxhimin e basit, shikoni shitësin tuaj ose vizitoni www.klipsch.com

LIDHJET E NIVELIT TË LINJËS

FIGURA 2

KUJDESI DHE PASTRIMI

Subwoofer-i juaj ka një përfundim të qëndrueshëm vinili që duhet të kërkojë vetëm pastrim të thatë ose pastrim me një leckë të thatë. Shmangni përdorimin e pastruesve gërryes ose me bazë tretës dhe detergjentëve të ashpër. Bashkëngjitja e furçës së vakumit tuaj duhet të heqë çdo pluhur nga mbyllja e subwoofer-it tuaj.

REGJISTRIMI I PRODUKTIT

Regjistroni produktin tuaj online në www.klipsch.com/register

• Qëndroni të përditësuar për produktet dhe promovimet e reja.
• Informacioni juaj personal nuk do të rishitet kurrë.
• Ky informacion regjistrimi nuk përdoret për qëllime garancie.

Ju lutemi mbani faturën tuaj për pretendimet e garancisë.
