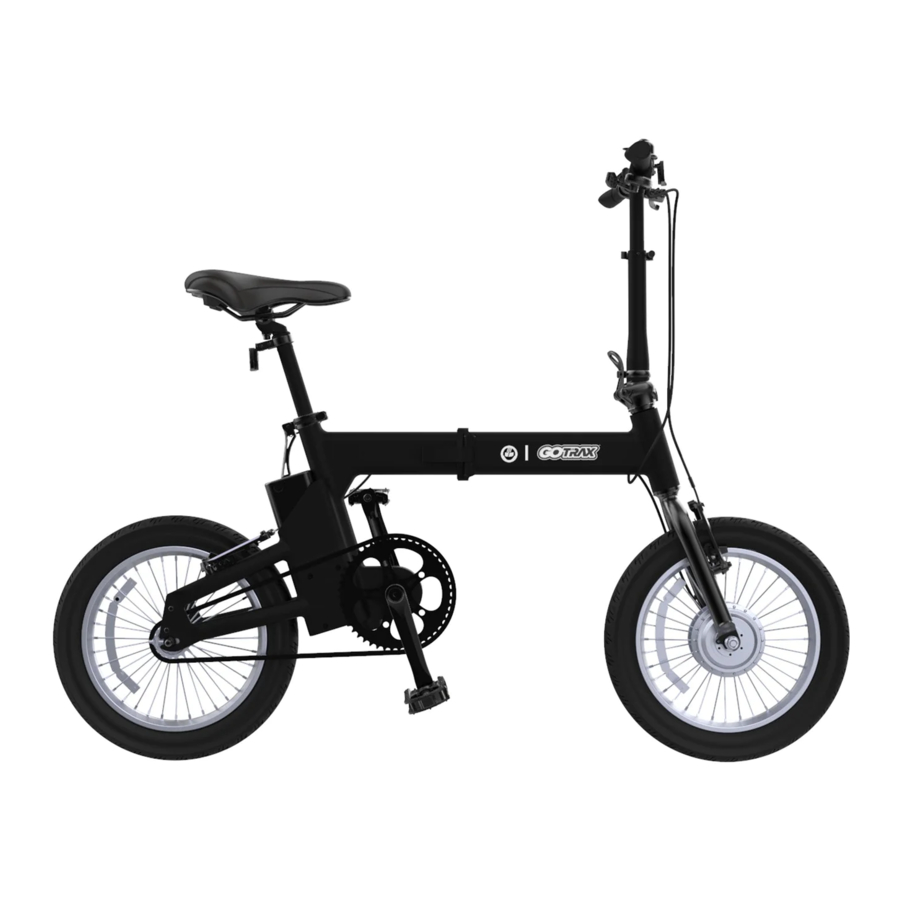

Gotrax Shift S1 E-BIKE - Skladací manuál pre elektrický bicykel

NEJAZDITE, POKIAĽ SI TOTO NEPREČÍTATE

VŽDY noste prilbu pri jazde na elektrickom bicykli.
Uistite sa, že váš elektrický bicykel má plnú batériu predtým, ako sa na ňom vyberiete jazdiť.
Vždy si buďte vedomí miestnych dopravných predpisov a dodržiavajte ich.
Nejazdite na elektrickom bicykli pod vplyvom drog alebo alkoholu.
Vždy rešpektujte chodcov.
Nejazdite za mokra. Elektrický bicykel sa vám môže pošmyknúť spod nôh a spôsobiť zranenie. Vlhké podmienky môžu poškodiť elektroniku a zrušiť platnosť záruky.

VÝSTRAŽNÁ SPRÁVA

1. Vyhnite sa vode - Elektrický bicykel nie je vodotesný. Elektronika sa môže poškodiť v dôsledku vody a poškodenie vodou nie je kryté našou zárukou. Jazda v mokrých podmienkach je tiež veľmi nebezpečná a môže viesť k zraneniu.
2. Zneužitie - Nekryjeme fyzické poškodenie v dôsledku nedbanlivej starostlivosti a extrémnej jazde.
3. Kedykoľvek jazdíte na elektrickom bicykli GOTRAX, riskujete vážne zranenie alebo dokonca smrť v dôsledku straty kontroly, kolízií a pádov. Buďte opatrní a jazdite na vlastné riziko.
4. Nemeňte produkt oproti pôvodnému dizajnu výrobcu.
5. Udržujte ruky a všetky časti tela mimo pohyblivých častí počas prevádzky elektrického bicykla.
6. Pred jazdou - uistite sa, že ste skontrolovali elektrický bicykel a uistite sa, že elektrický bicykel pred každým použitím správne funguje.
7. Pred jazdou - uistite sa, že ste skontrolovali, či brzdový systém správne funguje; tiež sa uistite, že sú všetky bezpečnostné štítky na svojom mieste a rozumiete bezpečnostným upozorneniam.
8. Pred jazdou - uistite sa, že všetky kryty náprav, kryty reťaze alebo iné kryty alebo ochranné prvky dodané výrobcom sú na svojom mieste a v prevádzkyschopnom stave.
9. Pred jazdou - uistite sa, že ste skontrolovali, či sú pneumatiky v dobrom stave, nahustené správne a majú dostatočný zvyškový dezén.
10. Nikdy neprekračujte maximálnu nosnosť 264 lb (120 kg).
11. Elektrický bicykel by nikdy nemali používať deti mladšie ako 16 rokov.
12. Maximálna rýchlosť - Váš elektrický bicykel dosahuje maximálnu rýchlosť 20 mph.

VYBALENIE

V krabici by ste mali nájsť každú z týchto položiek:

1. Elektrický bicykel
2. Schválený napájací adaptér / Nabíjacia jednotka
3. 1- 5 mm imbusový kľúč
4. 1- 6 mm imbusový kľúč
5. Batéria
6. 2 - Pedále
7. Skrutky
8. Kombinovaný kľúč

Odstráňte všetok obalový materiál a potom skontrolujte každú položku, či nedošlo k náhodnému poškodeniu, ku ktorému mohlo dôjsť počas prepravy.

SPOZNAJTE SVOJE ZARIADENIE

Elektrický bicykel sa dodáva čiastočne zmontovaný.

ZMONTUJTE SVOJE ZARIADENIE

1. Podržte bicykel a rozložte predný rám.

2. Po rozložení rámu budete počuť cvaknutie. Zaistite svorku a otočte svorku doľava, aby ste ju utiahli.


NAMONTUJTE OJE A RIADIDLÁ

1. Použite 5 mm imbusový kľúč na uvoľnenie skrutky a pevného krytu.

2. Vyberte objímku.

3. Vložte oje do hlavovej trubky, zaistite ju skrutkou a pevným krytom.

4. Použite 5 mm imbusový kľúč na utiahnutie na miesto.

5. Podržte oje v zvislej polohe, aby ste sa uistili, že je oje zaistené na svojom mieste.

6. Otočte hornú časť oja smerom nahor a otočte bezpečnostný zámok proti smeru hodinových ručičiek, kým sa záhyb nezamkne.


NASTAVTE UHOL RIADIDIEL

Nastavenie riadidiel

Nastavte riadidlá do správneho uhla, použite 6 mm imbusový kľúč na zaistenie skrutky, ako ukazuje obrázok.

NASTAVTE VÝŠKU OJE

Výška oja

Uvoľnite svorku oja, správne nastavte výšku oja. Zaistite svorku, aby ste oje utiahli na mieste.

NASTAVTE VÝŠKU SEDADLA

Nastavenie sedadla

Uvoľnite svorku sedlovej trubky, správne nastavte sedadlo, zaistite svorku, aby ste sedadlo utiahli na mieste. (pozri obrázok)

NAMONTUJTE PEDÁLE

Montáž pedálov

Na montáž pedálov použite 15 mm kľúč.

Upozornenie: Otočte ľavý pedál proti smeru hodinových ručičiek, aby ste ho utiahli; Otočte pravý pedál v smere hodinových ručičiek, aby ste ho utiahli.

NABITE SVOJE ZARIADENIE

Pred použitím elektrického bicykla musíte batériu úplne nabiť.

1. Skontrolujte úroveň batérie: Rýchlo stlačte tlačidlo zobrazenia napájania. Nabíjacia pozícia je na zadnej strane bicykla, ako je znázornené na obrázku.

2. Zapojte nabíjací kábel do nabíjacieho otvoru (uistite sa, že je spojenie suché). Zasuňte nabíjaciu zástrčku do portu.
3. Nabíjačka bude mať zelené svetlo, keď je úplne nabitá, a červené svetlo počas nabíjania.
4. Keď skončíte s nabíjaním, zakryte nabíjací port, aby ste ho udržali čistý od prachu a nečistôt.

FUNKCIE ZARIADENIA

• Celý ovládač obsahuje štyri časti: panel ovládania motora, doska displeja hlavy, predné svetlo a zadné svetlo.
• Všetky prevádzkové skúsenosti sa vykonávajú pomocou troch tlačidiel na doske.
• Funkcia stredného tlačidla je nasledovná:
  • Na zapnutie: Raz stlačte tlačidlo na 2 sekundy, aby sa zapla obrazovka, akonáhle je obrazovka zapnutá, zapne sa aj bicykel.
  • Na vypnutie: Stlačte tlačidlo na 2 sekundy, kým sa obrazovka nevypne, akonáhle je obrazovka vypnutá, vypne sa aj bicykel.
• Funkcia tlačidla + & -:
  • Elektrický bicykel má 3 prevodové stupne.
    • Stlačením tlačidla + prejdete nahor.
    • Stlačením tlačidla - prejdete nadol.
  • 1. prevodový stupeň - 11 MPH
  • 2. prevodový stupeň - 15 MPH
  • 3. prevodový stupeň - 20 MPH
• Režim posúvania: Zapnite elektrický bicykel, dlho stlačte tlačidlo "-" na 2 sekundy, aby ste aktivovali režim posúvania (použite ho, keď potrebujete pomoc pri stúpaní do kopca).
• Tempomat
  • Na aktiváciu: Počas jazdy stlačte pravú páčku plynu na 10 sekúnd a aktivuje sa tempomat.
  • Na deaktiváciu: Stlačením ľavej alebo pravej ručnej brzdy deaktivujete funkciu tempomatu.

TIPY NA JAZDU

1. Na elektrickom bicykli budete chcieť začať jazdiť s jednou nohou na pedáli a jednou nohou na zemi. Použite nohu na zemi na odtlačenie a súčasne stlačte tlačidlo plynu, aby ste začali pohyb.
2. Stlačením brzdovej páčky plynu spomalíte alebo zastavíte.
3. Elektrický bicykel funguje najlepšie na hladkom povrchu, napr. parkoviská, hladké cesty, chodníky a cyklistické pruhy.
4. Vždy čistite svoj elektrický bicykel (kolesá, telo atď.), je to stroj a je potrebné ho udržiavať.
5. Nestláčajte plyn, keď kráčate s elektrickým bicyklom vedľa seba.
6. Buďte si vedomí terénu, na ktorom jazdíte, dávajte pozor na obrubníky a prekážky!

ÚDRŽBA A OPRAVA

Ak budete svoj elektrický bicykel pravidelne čistiť a udržiavať, predĺžite jeho životnosť.

Čistenie a skladovanie: Ak je elektrický bicykel znečistený, utrite ho dočista mäkkou vlhkou handričkou.

Nastavenie a servis bŕzd: Ak zistíte, že potrebujete nastaviť brzdy alebo vykonať akýkoľvek servis na svojom elektrickom bicykli, kontaktujte náš tím zákazníckej podpory a my váš elektrický bicykel nastavíme a opravíme. Neopravujte svoj elektrický bicykel sami, môže to viesť k strate záruky a riskujete poškodenie elektrického bicykla.

Pneumatiky: Ak je v pneumatike nízky tlak alebo je tlak v oboch pneumatikách odlišný, včas ich nahustite. Uistite sa, že tlak v oboch pneumatikách je rovnaký. Predvolený tlak v prednej a zadnej pneumatike je 35 až 45 psi.

NEPOUŽÍVAJTE alkohol, benzín, petrolej alebo iné korozívne chemické rozpúšťadlá na čistenie elektrického bicykla. Môže vážne poškodiť vzhľad a štruktúru elektrického bicykla. Nepoužívajte tlakový čistič, pretože môže tiež spôsobiť poškodenie elektroniky.

Skladovanie: Keď elektrický bicykel nepoužívate, skladujte ho na suchom a chladnom mieste. Vyhnite sa skladovaniu elektrického bicykla vonku, pretože slnečné žiarenie môže poškodiť jeho vzhľad a môže spôsobiť opotrebovanie životnosti batérie a pneumatík.

INFORMÁCIE O BATÉRII

Na nabíjanie elektrického bicykla používajte iba schválený napájací adaptér Gotrax, iné môžu spôsobiť riziko požiaru a poškodenie zariadenia.
Nesprávna likvidácia použitých batérií môže vážne znečistiť životné prostredie. Dodržiavajte miestne predpisy o likvidácii.
Uistite sa, že elektrický bicykel a napájací adaptér skladujete v podmienkach, ktoré nepresahujú 122 stupňov Fahrenheita alebo neklesnú pod -4 stupne Fahrenheita.

Riziko požiaru - Žiadne používateľom opraviteľné diely, Dlhodobé vystavenie UV žiareniu, dažďu a poveternostným vplyvom môže poškodiť uzavreté materiály, skladujte v interiéri, keď sa nepoužíva.

RIEŠENIE PROBLÉMOV

Ak máte problémy alebo potrebujete podrobnejšie informácie, kontaktujte náš tím zákazníckej podpory. Môžete ich kontaktovať na gotrax.com

ZÁRUKA

Na tento elektrický bicykel sa vzťahuje 90-dňová záruka výrobcu, ktorá sa vzťahuje na chyby spracovania a materiálu. Nevzťahuje sa na nesprávne použitie, zanedbanie, zneužitie, nehodu alebo poškodenie vodou. Pre uplatnenie záruky a podrobnosti navštívte gotrax.com. Vždy si uschovajte pôvodnú prepravnú krabicu pre prípad, že by bolo potrebné kolobežku vrátiť alebo opraviť.
