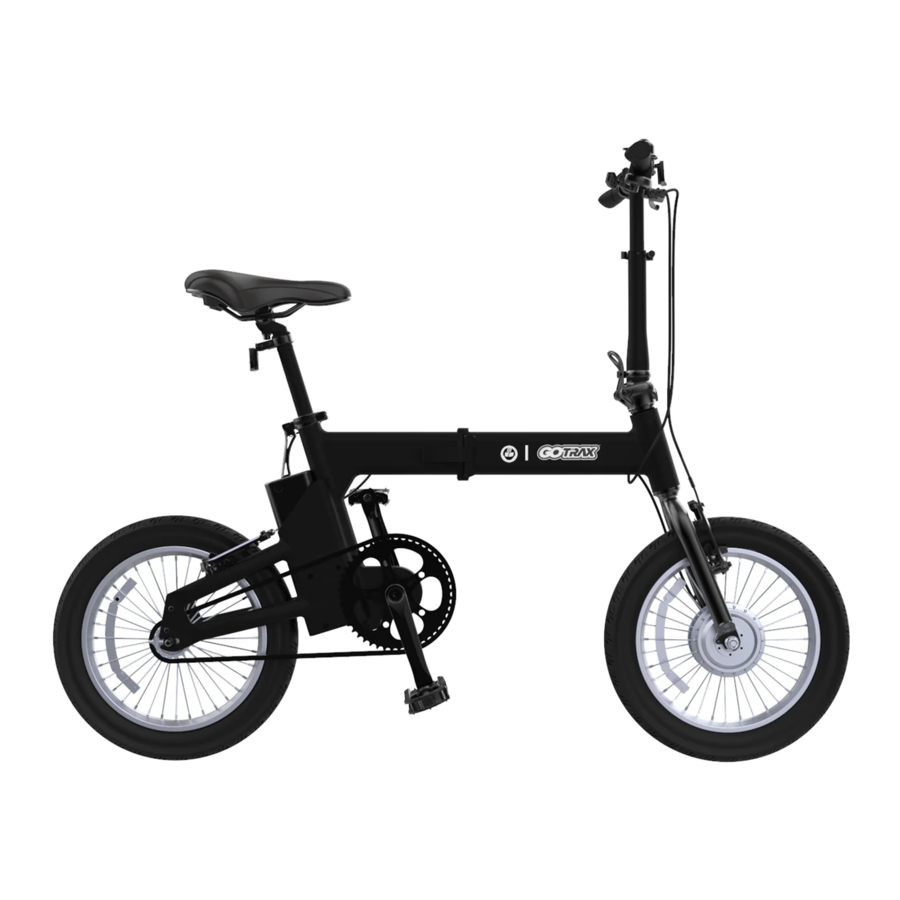

GOTRAX Shift S1 E-BIKE - Manual da Bicicleta Elétrica Dobrável

NÃO ANDE ANTES DE LER ISTO

SEMPRE use um capacete ao andar de bicicleta elétrica.
Certifique-se de que sua bicicleta elétrica tenha uma bateria cheia antes de sair para andar.
Sempre esteja ciente das leis de trânsito locais e siga-as.
Não ande de bicicleta elétrica sob a influência de drogas ou álcool.
Sempre respeite os pedestres.
Não ande em condições de chuva. A bicicleta elétrica pode escorregar debaixo dos seus pés, causando ferimentos. Condições de chuva podem danificar os componentes eletrônicos e anular a garantia.

MENSAGEM DE AVISO

1. Evite água - A bicicleta elétrica não é à prova d'água. Os componentes eletrônicos podem ser danificados devido à água e danos causados pela água não são cobertos pela nossa garantia. Andar em condições de chuva também é muito perigoso e pode resultar em ferimentos.
2. Abuso - Não cobrimos danos físicos devido a cuidados negligentes e condução extrema.
3. Sempre que você andar na Bicicleta Elétrica GOTRAX, você corre o risco de ferimentos graves ou até mesmo morte por perda de controle, colisões e quedas. Use cautela e ande por sua conta e risco.
4. Não modifique o produto em relação ao design original do fabricante.
5. Mantenha as mãos e todas as partes do corpo longe de peças móveis durante a operação da bicicleta elétrica.
6. Antes de andar - certifique-se de verificar a bicicleta elétrica e garantir que a bicicleta elétrica esteja funcionando corretamente antes de cada uso.
7. Antes de andar - certifique-se de verificar se o sistema de freios está funcionando corretamente; também certifique-se de verificar se todas as etiquetas de segurança estão no lugar e se você entende os avisos de segurança.
8. Antes de andar - certifique-se de que todas e quaisquer proteções de eixo, protetores de corrente ou outras coberturas ou proteções fornecidas pelo fabricante estejam no lugar e em condições de uso.
9. Antes de andar - certifique-se de verificar se os pneus estão em boas condições, inflados corretamente e com banda de rodagem suficiente restante.
10. Nunca exceda a capacidade máxima de carga de 264 lb (120 kg).
11. A bicicleta elétrica nunca deve ser usada por crianças menores de 16 anos.
12. Velocidade Máxima - Sua bicicleta elétrica atinge a velocidade máxima de 20 mph.

DESEMBALAR

Você deve encontrar cada um desses itens em sua caixa:

1. Bicicleta Elétrica
2. Adaptador de Energia Aprovado / Unidade de Carregamento
3. 1- Chave Allen de 5mm
4. 1- Chave Allen de 6mm
5. Bateria
6. 2 - Pedais
7. Parafusos
8. Chave combinada

Remova todo o material de embalagem e, em seguida, inspecione cada item quanto a quaisquer danos acidentais que possam ter ocorrido durante o transporte.

CONHEÇA SEU DISPOSITIVO

A bicicleta elétrica vem parcialmente montada.

MONTE SEU DISPOSITIVO

1. Segure a bicicleta e desdobre o quadro dianteiro.

2. Você ouvirá um clique quando o quadro for desdobrado. Trave a braçadeira e gire a braçadeira para a esquerda para apertar.


INSTALE O TIMÃO E O GUIDÃO

1. Use a Chave Allen de 5mm para soltar o parafuso e a tampa fixa.

2. Retire a luva.

3. Insira o timão no tubo da direção, use o parafuso e a tampa fixa para travá-lo.

4. Use a chave Allen de 5mm para apertá-lo no lugar.

5. Segure o fliplock do timão na posição vertical para garantir que o timão esteja travado na posição.

6. Gire a parte superior do fliplock do timão para cima e gire a trava de segurança no sentido anti-horário até que a dobra esteja travada.


AJUSTE O ÂNGULO DO GUIDÃO

Ajuste do Guidão

Ajuste o guidão para o ângulo correto, use a Chave Allen de 6mm para travar o parafuso como mostra a figura.

AJUSTE A ALTURA DO TIMÃO

Altura do Timão

Solte a braçadeira do timão, ajuste a altura do timão corretamente. Trave a braçadeira para apertar o timão no lugar.

AJUSTE A ALTURA DO ASSENTO

Ajuste do Assento

Solte a braçadeira do canote do selim, ajuste o assento corretamente, trave a braçadeira para apertar o assento no lugar. (veja a figura)

INSTALE OS PEDAIS

Instalação dos Pedais

Use a chave de 15mm para montar os pedais.

Aviso: Gire o pedal esquerdo no sentido anti-horário para apertar; Gire o pedal direito no sentido horário para apertar.

CARREGUE SEU DISPOSITIVO

Antes de usar a bicicleta elétrica, você deve carregar totalmente a bateria.

1. Verifique o Nível da Bateria: Pressione o botão de exibição de energia rapidamente. A posição de carregamento está na parte de trás da bicicleta, como mostrado na imagem.

2. Conecte o cabo de carregamento no orifício de carregamento (certifique-se de que a conexão esteja seca). Insira o plugue de carregamento na porta.
3. A caixa do carregador terá uma luz verde quando estiver totalmente carregada e uma luz vermelha durante o carregamento.
4. Quando terminar de carregar, certifique-se de cobrir a porta de carregamento para mantê-la livre de poeira e detritos.

FUNÇÕES DO DISPOSITIVO

• Todo o controlador inclui quatro partes: painel de controle do motor, placa de exibição da cabeça, farol e lanterna traseira.
• Toda a experiência de operação é feita pelos três botões na placa.
• A função do botão do meio é a seguinte:
  • Para ligar: Pressione o botão uma vez por 2 segundos para ligar a tela, uma vez que a tela está ligada, a bicicleta também está.
  • Para desligar: Pressione o botão por 2 segundos até que a tela esteja desligada, uma vez que a tela está desligada, a bicicleta também está.
• A função dos botões + & -:
  • A bicicleta elétrica tem 3 marchas.
    • Pressione o botão + para subir a marcha.
    • Pressione o botão - para descer a marcha.
  • 1ª Marcha - 11 MPH
  • 2ª Marcha - 15 MPH
  • 3ª Marcha - 20 MPH
• Modo de Empurrar: Ligue a bicicleta elétrica, pressione longamente o botão "-" por 2 segundos para ativar o modo de empurrar (Use isso quando precisar de assistência em uma subida).
• Controle de Cruzeiro
  • Para Ativar: Pressione o acelerador da mão direita por 10 segundos enquanto estiver andando e o controle de cruzeiro será ativado.
  • Para Desativar: Pressione o freio de mão esquerdo ou direito para desativar a função de controle de cruzeiro.

DICAS DE CONDUÇÃO

1. Você vai querer começar a andar de bicicleta elétrica com um pé no pedal e um pé no chão. Use o pé no chão para se impulsionar e, ao mesmo tempo, pressione o botão do acelerador para iniciar o movimento.
2. Pressione o freio-acelerador para diminuir a velocidade ou parar.
3. A bicicleta elétrica tem o melhor desempenho em uma superfície lisa, por exemplo, estacionamentos, estradas lisas, calçadas e ciclovias.
4. Sempre limpe sua bicicleta elétrica (rodas, corpo, etc.), é uma máquina e precisa ser mantida.
5. Não pressione o acelerador enquanto caminha com a bicicleta elétrica ao seu lado.
6. Esteja ciente do terreno em que está andando, preste atenção aos meio-fios e obstáculos!

MANUTENÇÃO E REPARO

Se você limpar e fizer a manutenção regularmente de sua bicicleta elétrica, isso prolongará sua vida útil.

Limpeza e armazenamento: Se a bicicleta elétrica estiver suja, limpe-a com um pano macio e úmido.

Ajustes e Serviço dos Freios: Se você notar que precisa de ajustes nos freios ou qualquer serviço em sua bicicleta elétrica, entre em contato com nossa equipe de atendimento ao cliente e nós ajustaremos e repararemos sua bicicleta elétrica. Não repare sua bicicleta elétrica sozinho, isso pode anular sua garantia e você corre o risco de danificar a bicicleta elétrica.

Pneus: Quando houver baixa pressão no pneu, ou a pressão dos dois pneus for diferente, por favor, encha-o a tempo. Certifique-se de que a pressão dos dois pneus seja a mesma. A pressão padrão dos pneus dianteiros e traseiros é de 35 a 45 psi.

NÃO use álcool, gasolina, querosene ou outros solventes químicos corrosivos para limpar a bicicleta elétrica. Isso pode danificar severamente a aparência e a estrutura da bicicleta elétrica. Por favor, não use uma lavadora de alta pressão, pois também pode causar danos aos componentes eletrônicos.

Armazenamento: Quando você não estiver usando sua bicicleta elétrica, guarde-a em um local seco e fresco. Evite guardar sua bicicleta elétrica ao ar livre, pois a exposição ao sol pode danificar sua aparência e pode causar desgaste na vida útil da bateria e dos pneus.

INFORMAÇÕES DA BATERIA

Use apenas o adaptador de energia Gotrax aprovado para carregar sua bicicleta elétrica, outros podem causar risco de incêndio e o equipamento pode ser danificado.
O descarte inadequado de baterias usadas pode poluir seriamente o meio ambiente. Por favor, cumpra as regulamentações locais de descarte.
Certifique-se de armazenar sua bicicleta elétrica e adaptador de energia em condições que não excedam 122 graus Fahrenheit ou abaixo de -4 graus Fahrenheit.

Risco de Incêndio - Sem Peças que o Usuário Possa Reparar, A exposição prolongada aos Raios UV, Chuva e aos Elementos pode danificar os materiais fechados, armazene em ambientes fechados quando não estiver em uso.

SOLUÇÃO DE PROBLEMAS

Entre em contato com nossa equipe de atendimento ao cliente se estiver enfrentando problemas ou precisar de informações mais detalhadas. Eles podem ser contatados em gotrax.com

GARANTIA

Esta bicicleta elétrica é coberta por uma garantia do fabricante de 90 dias que cobre defeitos de fabricação e material. Isso não cobre uso indevido, negligência, abuso, acidente ou danos causados pela água. Para reclamações e detalhes da garantia, visite gotrax.com. Sempre guarde sua caixa de envio original caso a scooter precise ser devolvida ou reparada.
