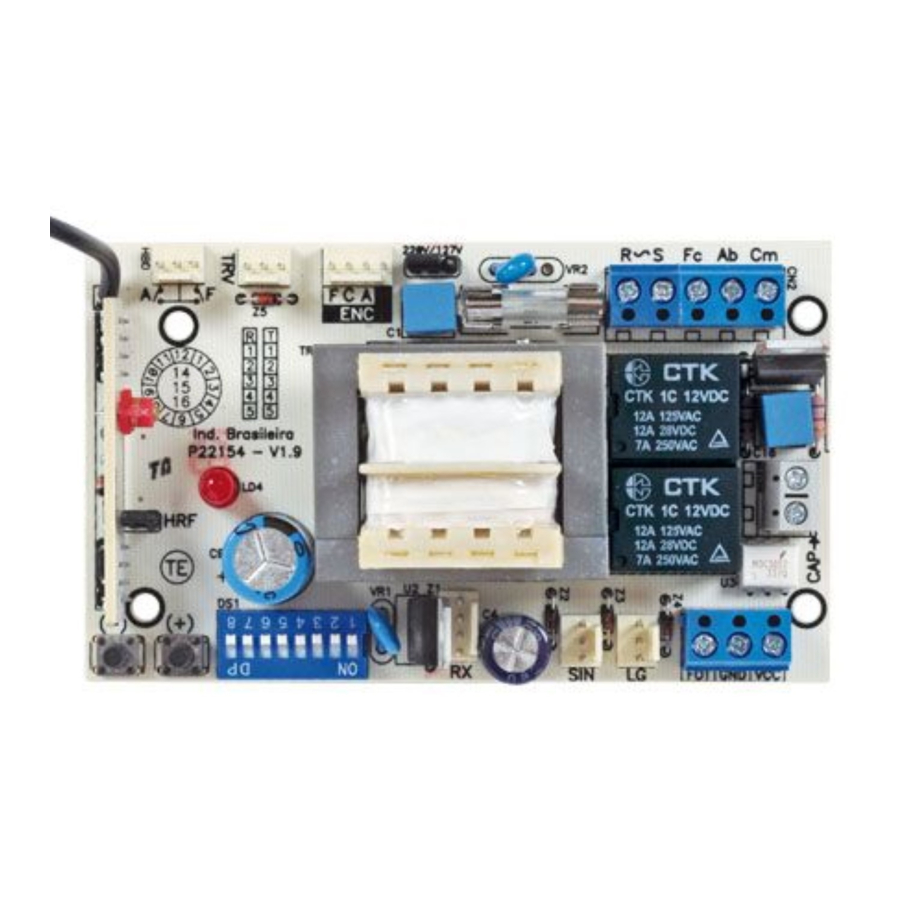

PPA FACILITY TOP - Priročnik za nadzorno ploščo

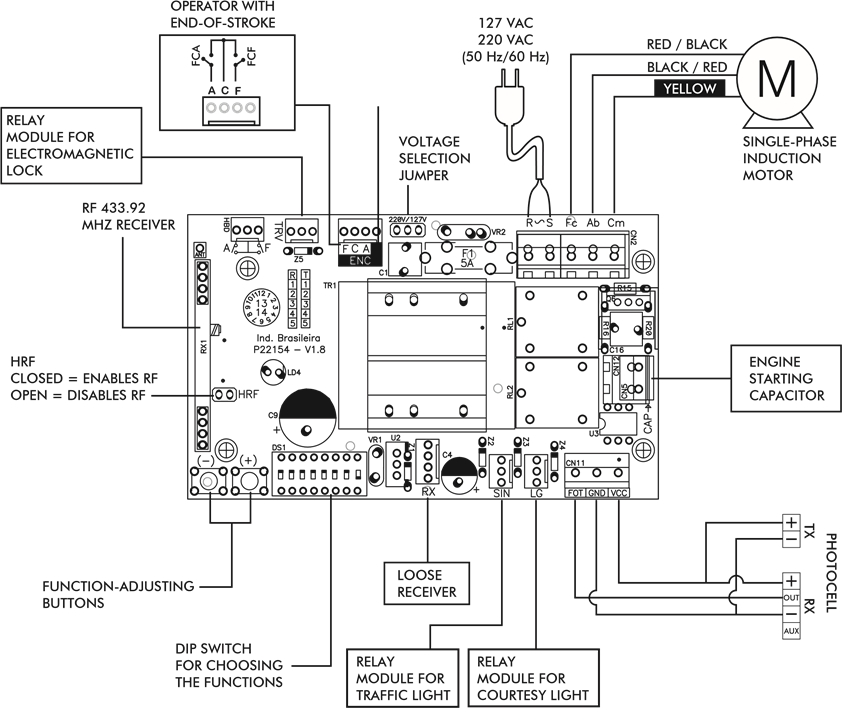

PREGLED

GLAVNE ZNAČILNOSTI

• Uporablja se lahko z digitalnim koncem hoda (enkoder hall) ali magnetnim koncem hoda (analogno).
• RF 433.92 Mhz sprejemni modul
• Učenje kode – do 160 različnih in gumbno neodvisnih daljinskih upravljalnikov.
• Vhodi:
  • Fotocelica.
  • Ločen RF sprejemni modul.
  • RS-485 serijski modul.
• Izhodi:
  • Modul semaforja.
  • Modul elektronske ključavnice.
  • Modul osvetlitve.
• Nadzor motorja:
  • Mehak zagon.
  • Elektronska sklopka.
  • Elektronska zavora.
  • Nadzor navora.
• Časovna zakasnitev odpiranja (uporablja se skupaj s semaforjem).

FUNKCIJE SN LED

Ta postopek bo ponastavil pomnilnik (izbriše stare informacije / pripravi pomnilnik za sprejem novih daljinskih upravljalnikov).

• Enkrat utripne (60-Hz vir napajanja).
• Dvakrat utripne (50-Hz vir napajanja).
• Običajno* utripne 3-krat (cikel odpiranja).
• Običajno* utripne 4-krat (cikel zapiranja).
• Inverzno** utripne 3-krat (cikel odpiranja z okvaro enkoderja).
• Inverzno** utripne 4-krat (cikel zapiranja z okvaro enkoderja).
• Običajno* utripne 5-krat (ponastavitev poti vrat).
• V 'načinu ure' utripne vsako sekundo (šteje čas za samodejno zapiranje).
• Neprekinjeno sveti (vhod fotocelice aktiviran).

VHOD ELEKTRONSKE KLJUČAVNICE

ECU bo samodejno omogočil ali onemogočil elektromagnetno ključavnico, ko je relejni modul priključen ali odključen na priključek TRV.

Namestitev elektromagnetne ključavnice povzroči 1-sekundno zakasnitev pri ukazu za odpiranje. Čas aktivacije elektromagnetne ključavnice je 3 sekunde.

FUNKCIJE GUMBOV "+" IN "-"

• Pri operacijah dostopa, tj. ko so ročice DIP stikala izklopljene, se uporabljajo kot ukazi za odpiranje / zapiranje.
• Pri programiranju ECU (katera koli ročica DIP stikala je vklopljena) ali dodajanju daljinskega upravljalnika se uporabljajo kot vhod za posodobitev pomnilnika.

TOVARNIŠKE PRIVZETE NASTAVITVE

1. Vrata morajo biti pri miru.
2. Vklopite ročico 1.
3. SN LED ostane izklopljena.
4. Pritisnite in spustite gumb (+).
5. SN LED hitro enkrat utripne.
6. Za konec izklopite ročico 1.
7. Analogni konec hoda.

Po ponastavitvi na privzeto tovarniško nastavitev, če operater uporablja digitalni sistem konca hoda (enkoder senzor hall), je za pravilno delovanje potrebno novo pridobivanje poti.

PRIVZETE TOVARNIŠKE NASTAVITVE:

• Moč = največja.
• Mehak zagon = onemogočen.
• Polavtomatski način (Push-to-close (pritisni za zapiranje)).
• Čas odpiranja / zapiranja = 4 minute
• Moč zaviranja = raven 1.
• Čas aktivacije zavore = 400 milisekund.
• Čas osvetlitve = 60 sekund.
• Semafor = neprekinjen.
• Konec hoda = digitalni.
• Sprejmi ukaz pri odpiranju = omogočeno.
• Obrat smeri gibanja prek ukaza = omogočeno.
• Moč nadzora navora pri odpiranju = raven 5.
• Moč nadzora navora pri zapiranju = raven 5.
• Moč nadzora navora pri odpiranju (pridobivanje poti) = raven 9.
• Moč nadzora navora pri zapiranju (pridobivanje poti) = raven 9.
• Omejitev konca hoda odpiranja = pot – 16 impulzov.
• Omejitev konca hoda odpiranja = pot – 16 impulzov.
• Prilagoditev FCF (konec hoda zapiranja) = 0-impulzna nastavitev.
• Prilagoditev FCA (konec hoda odpiranja) = 0-impulzna nastavitev.

IZBIRA VRSTE KONCA HODA

(ANALOGNO ALI DIGITALNO)

1. Vrata morajo biti pri miru.
2. Vklopite ročico 3.
3. SN LED ostane izklopljena.
4. Izberite vrsto konca hoda:

• Digitalni konec hoda = gumb (+).
• Analogni konec hoda = gumb (–).

SN LED hitro utripne za izbrano možnost.

5. Za spremembo vrste konca hoda se vrnite na korak 4.
6. Za konec izklopite ročico 3.
7. SN LED bo še naprej utripala 5-krat, kar pomeni, da je pot ponastavljena (digitalni konec hoda).

Kadar koli je izbrana nova vrsta konca hoda, se čas odpiranja / zapiranja ponastavi na 4-minutno privzeto tovarniško nastavitev (analogni konec hoda) ali pa se pot ponastavi (digitalni konec hoda). Za aplikacije z digitalnim koncem hoda je za pravilno delovanje obvezno novo pridobivanje poti.

IZBIRA HIBRIDNEGA KONCA HODA

Kabel enkoderja (Reed digitalni) mora biti priključen na ENC, analogni konec hoda pa mora biti priključen na HBD.

ECU bo samodejno omogočil ali onemogočil funkcije elektromagnetne ključavnice, kadar koli je relejni modul priključen ali odključen na priključek TRV.

1. Vrata morajo biti pri miru.
2. Vklopite ročici 3 in 8.
3. SN LED ostane izklopljena.
4. Pritisnite gumb (+).

SN LED enkrat utripne.

5. Za konec izklopite ročici 3 in 8.

Pri uporabi hibridnega sistema ni treba pridobiti poti. Pri prvem ukazu to ECU samodejno stori v normalni hitrosti.

IZBIRA VRSTE APLIKACIJE

1. Vrata morajo biti pri miru.
2. Vklopite ročico 4.
3. SN LED ostane izklopljena.
4. Izberite vrsto aplikacije:

• Drsna = enkrat pritisnite gumb (+).
• Navpična nihajna = dvakrat pritisnite gumb (+).

5. Počakajte tri sekunde.
6. Če SN LED hitro utripa, je aplikacija veljavna. Če utripa počasi, je aplikacija neveljavna.
7. Za izbiro nove aplikacije se vrnite na korak 4.
8. Za konec izklopite ročico 4.
9. SN LED bo še naprej utripala 5-krat, kar pomeni, da je pot ponastavljena (digitalni konec hoda).

Kadar koli je izbrana nova aplikacija, se čas odpiranja / zapiranja ponastavi na 2-minutno privzeto tovarniško nastavitev (analogni konec hoda) ali pa se pot ponastavi (digitalni konec hoda). Za aplikacije z digitalnim koncem hoda je za pravilno delovanje obvezno novo pridobivanje poti.

SAMODEJNI / POLAVTOMATSKI NAČIN

1. ECU ne sme šteti časa za samodejno zapiranje (čas premora).
2. Vklopite ročico 5.
3. SN LED ostane izklopljena.
4. Nastavite način zapiranja, kot sledi:

NASTAVITEV SAMODEJNEGA NAČINA (ČAS PREMORA):

5. Pritisnite in držite gumb (+).
6. SN LED začne delovati v 'načinu ure'.
7. Preštejte želeni časovni interval prek SN LED.

Najdaljši časovni interval je 255 sekund (4,25 minute). Med štetjem časa, ko doseže 255-sekundno časovno omejitev, se štetje ponastavi na 1 sekundo.

8. Spustite gumb (+).
9. SN LED preneha delovati v 'načinu ure'.
10. Za dodajanje novega časa premora se vrnite na korak 5.
11. Za nastavitev v polavtomatski način pojdite na korak 13.
12. Za konec izklopite ročico 5.

POLAVTOMATSKI NAČIN (PUSH-TO-CLOSE (PRITISNI ZA ZAPIRANJE)):

13. Pritisnite gumb (–).
14. SN LED utripa 2 sekundi.
15. Za nastavitev v samodejni način se vrnite na korak 5.
16. Za konec izklopite ročico 5.

ČAS OSVETLITVE

1. Vklopite ročici 5 in 1.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–) za povečanje ali zmanjšanje časovnega intervala.
4. Preverite SN LED:
   0 = ne šteje časa, izklopi se takoj, ko vrata dosežejo konec hoda zapiranja.
   1 = 10 sekund.
   24 = 240 sekund (4 minute).
5. Za konec izklopite ročici 5 in 1.

ČAS SEMA FORJA

1. Vklopite ročici 5 in 2.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–) za povečanje ali zmanjšanje časovnega intervala.
4. Preverite SN LED:
   0 = neprekinjen način.
   1 = nihajni način (50 milisekund).
   20 = nihajni način (1000 milisekund).
5. Za konec izklopite ročici 5 in 2.

ČAS MEHKEGA ZAGONA

1. Vklopite ročici 5 in 3.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–) za povečanje ali zmanjšanje časovnega intervala.
4. Preverite SN LED:

60 Hz:

0 = Mehak zagon onemogočen (motor se zažene z omrežno nazivno napetostjo).

1 = Mehak zagon omogočen (120 milisekund).

30 = Mehak zagon omogočen (3,6 sekunde).

50 Hz:

0 = Mehak zagon onemogočen (motor se zažene z omrežno nazivno napetostjo).

1 = Mehak zagon omogočen (160 milisekund). 30 = Mehak zagon omogočen (4,8 sekunde).

5. Za konec izklopite ročici 5 in 3.

ČAS ZAVIRANJA

1. Vklopite ročici 5 in 4.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–) za povečanje ali zmanjšanje časovnega intervala.
4. Preverite SN LED:
   0 = zavora onemogočena.
   1 = 200 milisekund.
   12 = 2,4 sekunde.
5. Za konec izklopite ročici 5 in 4.

OBVEZNO SAMODEJNO PRIDOBIVANJE ČASA ODPIRANJA / ZAPIRANJA

(ANALOGNI KONEC HODA) ALI POTI (DIGITALNI KONEC HODA)

1. Vrata morajo biti pri miru.
2. Vklopite ročico 6.
3. SN LED ostane izklopljena.
4. Pritisnite in spustite gumb (+). Motor se bo aktiviral za cikel zapiranja do konca hoda zapiranja. Po eni sekundi se bo motor aktiviral za cikel odpiranja, pri čemer bo pridobil pot skozi čas odpiranja/zapiranja (analogni konec hoda) ali skozi impulze digitalnega dajalnika (digitalni konec hoda). Času odpiranja in zapiranja se dodajo tri sekunde (analogni konec hoda).
5. Za konec izklopite ročico 6.
6. Za izvedbo novega pridobivanja poti se vrnite na korak 2.

Daljinski upravljalnik se lahko uporabi za preklic in ponovni zagon postopka pridobivanja poti. Med pridobivanjem poti lahko postopek prekličete tako, da izklopite ročico 6 ali z ukazom daljinskega upravljalnika.

ODPIRALNA RAMPA

(OMEJITEV OBMOČJA KONCA HODA ODPIRANJA ZA UPOČASNITEV VRAT)

To je razdalja med mehansko zaustavitveno ploščo odpiranja in točko na poti, kjer ECU preide v način nadzora navora, da zmanjša hitrost vrat in jih izklopi na pridobljeni poti.

1. Vklopite ročici 6 in 1.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate mejo konca hoda.
4. Preverite SN LED.
5. Za konec izklopite ročici 6 in 1.

ZAPIRALNA RAMPA

(OMEJITEV OBMOČJA KONCA HODA ZAPIRANJA ZA UPOČASNITEV VRAT)

To je razdalja med mehansko zaustavitveno ploščo zapiranja in točko na poti, kjer ECU preide v način nadzora navora, da zmanjša hitrost vrat in jih izklopi v položaju 0 (nič).

1. Vklopite ročici 6 in 2.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate mejo konca hoda.
4. Za konec izklopite ročici 6 in 2.

VRZEL MED VRATI IN ZAUSTAVLJALNIKOM ODPIRANJA

(NASTAVITEV ODMAKA KONCA HODA) ZA REED DIGITAL

To je nastavitev odmika (1 impulz) ali koraka naprej (1 impulz) konca hoda odpiranja.

1. Vklopite ročici 6 in 3.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate položaj konca hoda.
4. Preverite SN LED.
5. Za konec izklopite ročici 6 in 3.

VRZEL MED VRATI IN ZAUSTAVLJALNIKOM ZAPIRANJA

(NASTAVITEV ODMAKA KONCA HODA) ZA REED DIGITAL

To je nastavitev odmika (1 impulz) ali koraka naprej (1 impulz) konca hoda zapiranja.

1. Vklopite ročici 6 in 4.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate položaj konca hoda.
4. Preverite SN LED.
5. Za konec izklopite ročici 6 in 4.

MOČ (ELEKTRONSKA SKLOPKA)

Za pravilno uporabo te varnostne naprave ravnajte na naslednji način:

• Po pravilni namestitvi odpirača vrat na vrata nastavite elektronsko sklopko tako, da je potrebna minimalna moč za premikanje vratnega krila po celotni poti, tako za odpiranje kot za zapiranje.

1. To nastavitev lahko izvedete, ko se vrata premikajo ali mirujejo
2. Vklopite ročico 7.
3. SN LED se izklopi.
4. Uporabite gumba (+) in (–), da povečate ali zmanjšate moč.
5. Preverite SN LED. Spremembe ravni nastavitve so:
   60 Hz = 0 do 13 impulzov.
   50 Hz = 0 do 17 impulzov.
6. Za konec izklopite ročico 7.

MOČ NADZORA NAVORA MED ODPIRALNO RAMPO

1. Vklopite ročici 7 in 1.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate moč nadzora navora.
4. Preverite SN LED.
5. Za konec izklopite ročici 7 in 1.

MOČ NADZORA NAVORA MED ZAPIRALNO RAMPO

1. Vklopite ročici 7 in 2.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate moč nadzora navora.
4. Preverite SN LED.
5. Za konec izklopite ročici 7 in 2.

MOČ NADZORA NAVORA PRI PRIDOBIVANJU POTI (ZAPIRANJE)

1. Vklopite ročici 7 in 3.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate moč nadzora navora.
4. Preverite SN LED.
5. Za konec izklopite ročici 7 in 3.

MOČ NADZORA NAVORA PRI PRIDOBIVANJU POTI (ODPIRANJE)

1. Vklopite ročici 7 in 4.
2. SN LED ostane izklopljena.
3. Uporabite gumba (+) in (–), da povečate ali zmanjšate moč nadzora navora.
4. Preverite SN LED.
5. Za konec izklopite ročici 7 in 4.

DODAJANJE DALJINSKIH UPRAVLJALNIKOV

Učenje kode do 160 daljinskih upravljalnikov, ne glede na to, ali je bil dodan en gumb ali dva gumba na daljinski upravljalnik.

1. Vrata morajo biti pri miru in ne smejo šteti časa premora za samodejno zapiranje.
2. Vklopite ročico 8.
3. Pritisnite gumb daljinskega upravljalnika, ki ga želite dodati.
4. SN LED mora hitro utripati.
5. Pritisnite in spustite gumb (+).
6. Preverite SN LED: Če enkrat utripne, je bil gumb uspešno dodan; če dvakrat utripne, je gumb že dodan v pomnilnik; če trikrat utripne, je pomnilnik poln.
7. Spustite gumb daljinskega upravljalnika.
8. Za dodajanje drugih daljinskih upravljalnikov se vrnite na korak 3.
9. Za konec izklopite ročico 8.

IZBRIS VSEH DALJINSKIH UPRAVLJALNIKOV

10. Vrata morajo biti pri miru in ne smejo šteti časa premora za samodejno zapiranje.
11. Vklopite ročico 8.
12. Pritisnite in spustite gumb (–).
13. SN LED se prižge.
14. Pritisnite in spustite gumb (+), da potrdite izključitev vseh daljinskih upravljalnikov (SN LED štirikrat utripne) ali pritisnite in spustite gumb (–), da prekličete postopek izključitve.
15. Za konec izklopite ročico 8.

OMOGOČANJE ALI ONEMOGOČANJE UKAZA V CIKLU ODPIRANJA / ZAMIK PRI ODPIRANJU

To je dovoljenje za sprejem ukaza gumba / daljinskega upravljalnika med ciklom odpiranja.

Ima tudi funkcijo programiranja načina delovanja gumba / daljinskega upravljalnika, ko ECU šteje čas za zakasnitev odpiranja s prižgano semaforjem.

Časovni interval zakasnitve odpiranja vrat je mogoče preklicati z gumbom ali daljinskim upravljalnikom.

Delno odpiranje – Ko so vrata popolnoma zaprta in prejmejo ukaz za odpiranje, se semafor prižge za programirani čas, nato pa se začne cikel odpiranja vrat. Če med časovnim intervalom zakasnitve prejme nov ukaz, se semafor ugasne in čas se ponastavi. Ukaz se prezre samo med ciklom odpiranja.

Popolno odpiranje – Ko so vrata popolnoma zaprta in prejmejo ukaz za odpiranje, se semafor prižge za programirani čas, nato pa se začne cikel odpiranja vrat. Med časovnim intervalom zakasnitve in ciklom odpiranja se ukaz prezre.

NASTAVITVE:

0 = ukaz pri odpiranju omogočen.

1 = ukaz pri delnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 5 sekund.

2 = ukaz pri delnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 10 sekund.

3 = ukaz pri delnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 15 sekund.

4 = ukaz pri popolnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 5 sekund.

5 = ukaz pri popolnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 10 sekund.

6 = ukaz pri popolnem odpiranju, časovni interval zakasnitve odpiranja s prižgano semaforjem = 15 sekund.

Navodila:

1. Vrata morajo biti pri miru;
2. Vklopite ročici 8 in 2;
3. SN LED ostane izklopljena;
4. Pritisnite gumb (+), da povečate vrednost; SN LED hitro enkrat utripne;
5. Pritisnite gumb (-), da zmanjšate vrednost; SN LED hitro enkrat utripne;
6. Za konec izklopite ročici 8 in 2.

TABELA PROGRAMIRANJA

Ročica(e)	Funkcija	Gumb (+)	Gumb (–)
8	Dodajanje daljinskih upravljalnikov	Dodajanje
8	Brisanje daljinskih upravljalnikov	2. Potrditev	1. Brisanje
8+1	Omogočanje ali onemogočanje preobrata smeri gibanja z ukazom (gumb in daljinski upravljalnik)	Omogočanje	Onemogočanje
8+2	Omogočanje ali onemogočanje ukaza pri odpiranju / Zakasnitev pri odpiranju	Povečanje	Zmanjšanje
7	Moč (elektronska sklopka)	+ Moč	– Moč
7+4	Moč nadzora navora na območju konca hoda zapiranja (pridobivanje)	+ Navor	– Navor
7+3	Moč nadzora navora na območju konca hoda odpiranja (pridobivanje)	+ Navor	– Navor
7+2	Moč nadzora navora na območju konca hoda zapiranja	+ Navor	– Navor
7+1	Moč nadzora navora na območju konca hoda odpiranja	+ Navor	– Navor
6	Pridobivanje poti (digitalni konec hoda) ali čas odpiranja / zapiranja (analogni konec hoda)	Začne brati pot
6+4	Nastavitev odmika konca hoda zapiranja (razlika med vrati in zaustavljalnikom)	Večji odmik Manjši odmik
6+3	Nastavitev odmika konca hoda odpiranja (razlika med vrati in zaustavljalnikom)	Večji odmik Manjši odmik
6+2	Omejitev območja konca hoda zapiranja	Večji prostor	Manjši prostor
6+1	Omejitev območja konca hoda zapiranja	Večji prostor	Manjši prostor
5	Samodejni ali polsamodejni način (držite gumb pritisnjen želeni čas)	Čas premora (samodejno)	Polsamodejno
5+4	Čas aktivacije elektronske zavore	+ Zavora	– Zavora
5+3	Čas mehkega zagona (120 milisekund na impulz)	Višji	Nižji
5+2	Čas semaforja (50 milisekund na impulz)	Višji	Nižji
5+1	Čas osvetlitve (10 sekund na impulz)	Višji	Nižji

SPLOŠNI POGOJI GARANCIJE

MOTOPPAR, Industrija in trgovina z avtomatskimi pogoni za vrata d.o.o., registrirana pri CNPJ (Nacionalni register pravnih oseb) pod številko 52.605.821/0001-55, s sedežem na naslovu 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazilija, poštna številka 17400-000, proizvajalec izdelkov PPA, s tem jamči za ta izdelek proti napakam v zasnovi, proizvodnji ali montaži in/ali podporno kot posledica napak v kakovosti materiala, ki bi lahko povzročile, da je njegova predvidena uporaba neprimerna ali neustrezna, v zakonskem roku devetdeset dni od dneva nakupa, pod pogojem, da se upoštevajo navodila za namestitev, opisana v priročniku z navodili. Zaradi verodostojnosti in zaupanja v izdelke PPA bomo zgoraj omenjenemu obdobju dodali še 275 dni, s čimer bomo dosegli garancijsko obdobje enega leta, prav tako šteto od dneva nakupa, ki ga potrošnik dokaže z dokazilom o nakupu (račun stranke). Priporočilo: Priporočamo, da namestitev in vzdrževanje pogona opravi pooblaščeni tehnični servis PPA. Če izdelek ne deluje ali deluje nepravilno, se za popravilo obrnite na pooblaščeni tehnični servis.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi PPA FACILITY TOP - Priročnik za nadzorno ploščo

Razpoložljivi jeziki
