UVOD: TEHNIČNE ZNAČILNOSTI ELEKTRONSKEGA SISTEMA
Vse parametre nadzorne enote Triflex Connect Dupla je mogoče nastaviti prek programatorja PROG (programsko orodje) v treh jezikih (portugalščina, angleščina ali španščina) ali PPA's BLUE. Uporablja se lahko na vseh modelih PPA operaterjev z indukcijskimi motorji.
Opremljen je s pomnilnikom EEProm¹, ki shranjuje vse kode daljinskih upravljalnikov v šifrirani obliki, pa tudi parametre delovanja nadzorne enote, kot so območje pojemka, čas premora itd. Nadzorna enota je združljiva tudi z daljinskimi upravljalniki Rolling Code z lastnim protokolom PPA.
Sistem se lahko aktivira z daljinskim upravljalnikom prek vgrajenega radijskega sprejemnika, ločenega sprejemnika ali katere koli druge naprave s kontaktom NO (Normally Open) (običajno odprt), kot je na primer gumb.
Triflex Connect Dupla je idealna nadzorna enota za uporabo s PPA UPS. Ima nekaj funkcij, ki lahko zmanjšajo porabo energije, ko deluje na baterijo.
Nadzor položaja vrat se doseže prek kodirnega sistema, ki ga je patentiral PPA in se imenuje "Reed Digital".

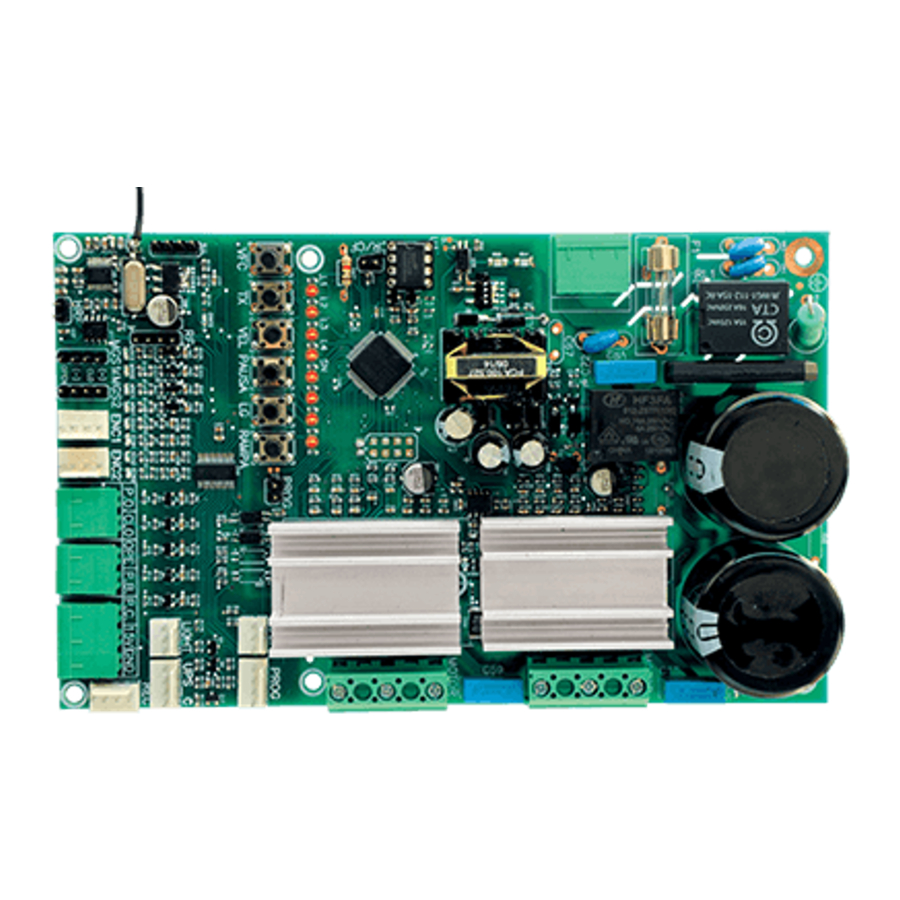

NADZORNA ENOTA
ELEKTRIČNE POVEZAVE

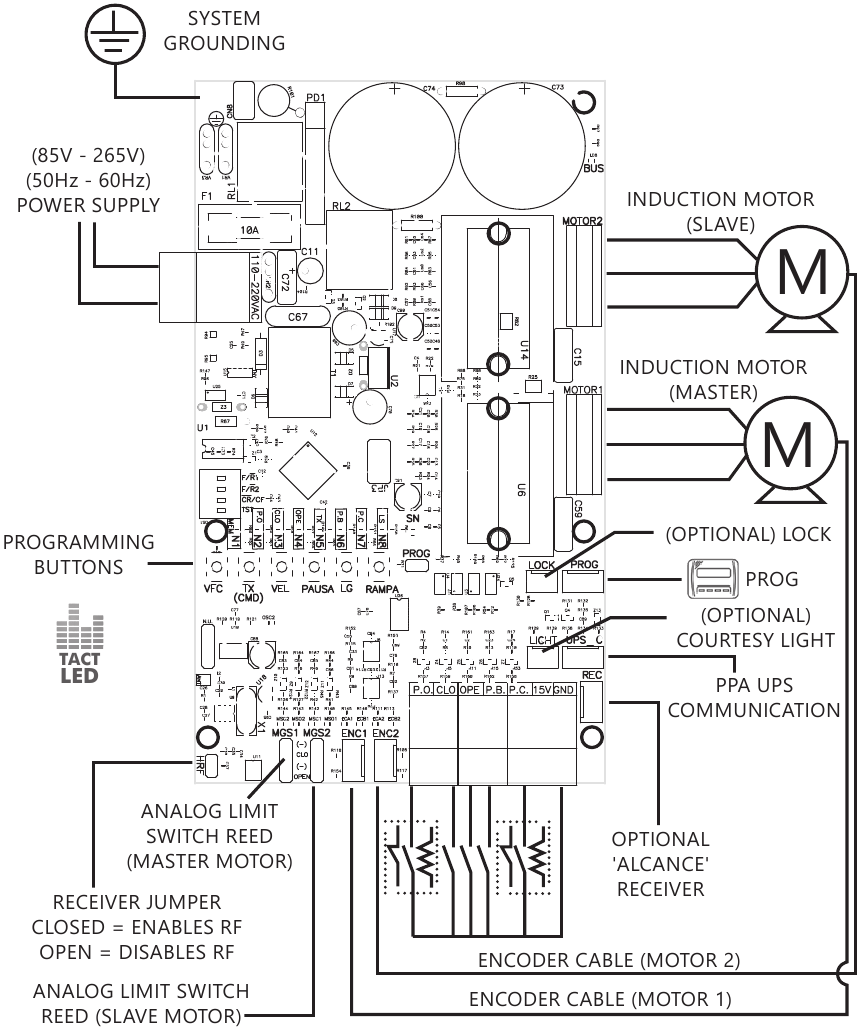

Splošni diagram ožičenja si lahko ogledate spodaj.
SISTEMSKO NAPAJANJE
Upravljavec mora biti priključen na električno omrežje prek vhodov L in N na priključnem bloku za napajanje, priključek 110 - 220VAC, glejte sliko 1.
Upravljavec je dvojne napetosti (samodejno območje); priključiti ga je treba samo na napajalnik 110 / 220V; frekvenca omrežja je lahko 60Hz ali 50Hz.
PRIKLJUČITEV INDUKCIJSKEGA MOTORJA
Trije kabli na indukcijskem motorju morajo biti priključeni na priključna bloka "MOTOR1" in "MOTOR2". NI PRAVILNEGA BARVNEGA ZAPOREDJA2. Motor 2 je tovarniško nastavljen kot 'delay' (zakasnitveni) motor.
PRIKLJUČITEV KODIRNIKOV "ENC1" IN "ENC2"
Uporablja se za priključitev kodirnika z uporabo ustreznega kabla med motorjem in nadzorno enoto. Znotraj menjalnika upravljavca so senzorji, ki nadzorni enoti zagotavljajo informacije o smeri gibanja in položaju vrat med delovanjem. Takšne informacije so bistvenega pomena za pravilno delovanje avtomatizatorja.
Znotraj kodirnika sta dva senzorja in vsak je predstavljen z LED diodami ECA1, ECB1, ECA1 in ECB2. Vsaka utripa glede na ustrezen položaj diska.
PRIKLJUČITEV ELEKTROMAGNETNE KLJUČAVNICE "TRV"
Če se odločite za uporabo (izbirne) elektromagnetne ključavnice, morate na ta priključek priključiti "Optional Relay Module" (izbirni relejni modul). Nadzorna enota bo samodejno prepoznala tudi modul in dodan bo časovni interval (ki se uporablja za začetek odpiralnega gibanja upravljavca po aktiviranju elektromagnetne ključavnice).
PRIKLJUČITEV "LUZ" LUČI ZA OSVETLITEV
Če se odločite za uporabo luči za osvetlitev, morate na ta priključek priključiti "Optional Relay Module" (izbirni relejni modul). S tem je delovanje luči za osvetlitev vedno omogočeno.
Želeni čas morate nastaviti prek stikala DIP.
PRIKLJUČITEV "RX" LOČENEGA SPREJEMNIKA
Ločen sprejemnik je mogoče dodati nadzorni enoti prek priključka "RX".
| Pred priključitvijo izbirne opreme (elektromagnetna ključavnica in/ali luč za osvetlitev / semafor (vizualni izhodni napovedovalnik), gumbi itd.) priporočamo, da preizkusite splošno delovanje izdelka. Če želite to narediti, pošljite ukaz upravljavcu, da začne cikel samoučenja. |
"FOT" PRIKLJUČITEV ZAPIRALNE FOTOCELICE
To je namenski vhod za 'closing photocell' (zapiralno fotocelico), ki je senzor, ki zazna oviro med ciklom zapiranja vrat in preprečuje premikanje vrat, če je na njihovi poti ovira. Če pride do blokade med ciklom zapiranja, upravljavec obrne svoje gibanje v nasprotno smer.
Fotocelice je treba namestiti približno 50 cm (1,65 ft) nad tlemi (v skladu s priporočili proizvajalca) na tak način, da sta oddajnik in sprejemnik poravnana drug z drugim. Električne povezave morajo biti naslednje:
Priključni blok 2: 15V (pozitivno "+");
Priključni blok 1: GND (negativno "-");
Priključni blok 3: FOT (kontakt fotocelice).
"FAB" PRIKLJUČITEV ODPIRALNE FOTOCELICE
To je namenski vhod za 'opening photocell' (odpiralno fotocelico), ki je senzor, ki zazna oviro med ciklom odpiranja vrat in preprečuje premikanje vrat, če je na njihovi poti ovira. Če pride do blokade med ciklom odpiranja, se upravljavec neha premikati.
Fotocelice je treba namestiti približno 50 cm (1,65 ft) nad tlemi (v skladu s priporočili proizvajalca) na tak način, da sta oddajnik in sprejemnik poravnana drug z drugim. Električne povezave morajo biti naslednje:
Priključni blok 2: 15V (pozitivno "+");
Priključni blok 1: GND (negativno "-");
Priključni blok 4: FAB (kontakt fotocelice).
| Ta nadzorna enota je združljiva s katero koli vrsto fotocelice (Normally Open (običajno odprta), Normally Closed (običajno zaprta) ali Resistive (uporovna)). Če želite nastaviti fotocelico, ki jo želite uporabiti, morate priključiti vse fotocelice in pritisniti gumb "RAMPA" (območje pojemka), pri čemer morajo biti vse fotocelice poravnane, tj. brez ovire med njimi. Fotocelice lahko umerite tudi s programatorjem PROG (programsko orodje). Če želite to narediti, morate vnesti funkcijo "Calibration" (umerjanje) in pritisniti gumb "+" na tipkovnici naprave. Obstajajo LED diode, ki se uporabljajo za preverjanje ukazov odpiralne ("FA") in zapiralne ("FF") fotocelice. |
PRIKLJUČITEV GUMBA "BOT"
Nadzorna enota prepozna ukaz gumba, ko je priključni blok BOT priključen na GND, tj. impulz na GND.
Priključni blok 1: GND (negativno "-"); Priključni blok 4: BOT (kontakt NO (običajno odprt)).
Obstaja LED dioda, ki se uporablja za preverjanje ukazov gumba ("BOT").
PRIKLJUČITEV GUMBA "ABR" SAMO ZA ODPIRANJE
Nadzorna enota prepozna ukaz za odpiranje, ko je priključni blok "ABR" priključen na GND, tj. impulz na GND. Priključni blok 1: GND (negativno "-"); Priključni blok 5: ABR (kontakt NO (običajno odprt)).
Obstaja LED dioda, ki se uporablja za preverjanje ukazov gumba ("ABR").
PRIKLJUČITEV GUMBA "FEC" SAMO ZA ZAPIRANJE
Nadzorna enota prepozna ukaz za zapiranje, ko je priključni blok "FEC" priključen na "GND" in nato sproščen, tj. impulz na GND in nato je treba gumb sprostiti.
To olajša uporabo nadzorne enote v sistemih za nadzor dostopa, ki uporabljajo fotocelice ali induktivne zanke za samodejno zapiranje vrat ali samodejne pregrade.
Priključni blok 1: GND (negativno "-");
Priključni blok 6: FEC (kontakt NO (običajno odprt)).
Obstaja LED dioda, ki se uporablja za preverjanje ukazov priključnega bloka "FEC".
Logični krmilnik zagotavlja 15 V (največ 400 mA enosmernega toka) za napajanje fotocelic in sprejemnikov. Če naprave potrebujejo povečano napetost ali tok, bo potrebna uporaba pomožnega napajalnika. |
PRIKLJUČITEV SENZORJEV KONČNIH STIKAL "HIB1" IN "HIB2"
Nadzorna enota prepozna aktivirano "reed" (kontaktno stikalo), ko je zatič, ki mu ustreza na moškem pin headerju HIB, priključen na GND, tj. impulz na GND.
Edini pogoj, ki ga je treba upoštevati, je, da mora biti kontaktno stikalo, ki ustreza odprtim vratom, priključeno na tak način, da LED dioda "RDA1" sveti na priključku motorja na priključnem bloku "MOTOR1", zatič priključka "HIB", označen s črko "A". In LED dioda "RDF1" na motorju, priključenem na "MOTOR1", mora zasvetiti, ko so vrata zaprta, zatič priključka "HIB", označen s črko "F". Enak postopek je treba izvesti za drugi motor, priključen na priključni blok "MOTOR2".
PRIKLJUČEK "PROG"
Priključek, ki se uporablja za komunikacijo med nadzorno enoto in programatorji PROG ali BLUE (programska orodja).
PRIKLJUČEK "INFO_UPS"
Ta priključek se uporablja kot komunikacija med nadzorno enoto in PPA UPS. S to nameščeno povezavo nadzorna enota izboljša delovanje, ko deluje brez napajanja iz električnega omrežja, tj. na baterije.
Njihove izboljšave so:
- Nadzorna enota zmanjša porabo energije, ko je motor vklopljen; to se doseže z zmanjšanjem delovne hitrosti, ki doseže do 50 % zmanjšanje;
- Ko je nadzorna enota v načinu Stand-By (pripravljenosti), so vrata odprta ali zaprta in motor je izklopljen, pošlje ukaz UPS-u, da izklopi ojačevalnik moči in zmanjša porabo baterije, s čimer poveča avtonomijo v takšnih situacijah. S to funkcijo je mogoče ostati brez električne energije več ur, ne da bi izpraznili baterijo. Samo RF sprejemnik in aktivacijski ukazi se napajajo neposredno iz baterije, kar omogoča nadzorni enoti, da prejme ukaz in nato PPA UPS vklopi napetostni elevator in upravljavec začne delovati. Ta sistem je patentiral PPA.
LOGIČNA FUNKCIJA SISTEMOV VRAT
PRVA AKTIVACIJA PO NAMESTITVI (PRIDOBIVANJE / SAMOUČENJE)
Ko se inverter prvič napaja, potem ko je nameščen na upravljavca, morajo biti vrata na sredini svoje poti in morajo začeti odpiralno gibanje po zunanjem ukazu ali če je bil pritisnjen gumb "CMD".
Če gre za zapiralno gibanje, odprite mostiček F/R, da spremenite smer delovanja motorja. Če je mostiček F/R ponovno zaprt, se smer delovanja vrne na prejšnjo.
Ko to storite, pritisnite gumb "CMD" ali pošljite zunanji ukaz nadzorni enoti.
Nato pustite, da se vrata odprejo, dokler se ne naslonijo na odpiralni zamašek ali dokler ne aktivirajo 'REEDA'. Nato bo obrnil smer, da se zapre; pustite, da se nasloni na zapiralni zamašek ali aktivira 'REEDF'.
Upravljavec vrat lahko deluje samo s KODIRNIKOM ali KODIRNIKOM plus REED, vendar ne more delovati samo z REED. Ko se vrata zapirajo med samoučenjem, lahko samo ukaz fotocelice obrne gibanje vrat.
Samodejna vrata so zdaj pripravljena za delovanje.
Opomba: Če so nihajna vrata opremljena z utorom (kovinski trak za držanje enega od kril), morate omogočiti zakasnitev motorja prek PROG. Zakasnitev bo omogočena na motorju 2.
OD DRUGE AKTIVACIJE NAPREJ, KO JE NADZORNA ENOTA ODSTRANJENA IZ NAPAJANJA
Po prejšnjem delovanju vratom ne bo treba več pridobiti (si zapomniti) poti. Preprosto in počasi se bodo zaprla po ukazu, dokler se ne naslonijo na zapiralni zamašek; motor se bo izklopil po nekaj sekundah. Samodejna vrata so zdaj pripravljena za delovanje. V primeru, da je žarek fotocelice oviran ali nadzorna enota prejme ukaz med tem prvim zapiralnim gibanjem, bo referenčna točka, ki jo je treba iskati, odpiralna, da se pospeši pridobivanje znane točke poti vrat.
|
|
PROGRAMIRANJE PARAMETROV INVERTERJA
'TST' FUNKCIJA
Ko je DIP stikalo 'TST' vklopljeno, krmilna enota preide v način delovanja, ki omogoča, da se upravljavec postavi v določeno točko svoje poti, da se nastavi mejna stikala ali celo preveri mehanski del.
V tem načinu delovanja, kadar koli pritisnete gumb 'VFC', se motor 1 aktivira v smeri urinega kazalca, dokler je gumb pritisnjen; ko ga spustite, se motor izklopi, in ko pritisnete gumb 'TX', motor deluje v nasprotni smeri urinega kazalca. Gumba 'VEL' in 'PAUSA' imata enake funkcije za motor 2.
NASTAVLJANJE PARAMETROV PREKO 'TACTLED SYSTEM'
Krmilna enota je opremljena tudi s funkcijami hitrega dostopa preko svojih gumbov. Ko je mostiček 'PROG' zaprt, lahko pritisnete gumb, ki ustreza želeni funkciji, da jo nastavite. Za povečanje vrednosti lahko ponovno pritisnete gumb, dokler ne dosežete želene ravni. Obstaja osem ravni; LED diode od N1 do N8 označujejo ustrezno raven. Če želite zmanjšati vrednost, lahko pritisnete isti gumb, dokler se LED diode ne ugasnejo in začnejo znova od prve. Za spremembo drugega parametra pritisnite želeni gumb in ponovite postopek.
Za shranjevanje sprememb lahko odprete mostiček 'PROG'. Vrata lahko zdaj delujejo normalno.
Tabela programskih funkcij:
| Gumb | Opis funkcije |
| "VFC" | Hitrost gibanja mejnega stikala Hitrost blizu zapor. Ima interval 5 Hz, od 10Hz do 50Hz. Opomba: Hitrost pridobivanja (pomnjenja, samoučenja) je enaka hitrosti mejnega stikala, saj je večja od 20 Hz; v primeru, da je manjša, krmilna plošča samodejno uporablja 20 Hz med postopkom pridobivanja. |
| "TX" | Funkcija za dodajanje in brisanje daljinskih upravljalnikov (TX)
|
| "VEL" | Hitrost Prilagaja hitrost odpiranja / zapiranja vrat. Opomba: Ima interval 10Hz, od 60Hz do 140Hz. |
| "PAUSA" | Polavtomatska funkcija/Čas premora v avtomatskem načinu. Ima interval 30 sekund, od 0 sekund do 180 sekund. Ko je izbrana '0', upravljavec postane polavtomatski. |
| "LG" | Čas osvetlitve. Izbere čas, ko izhod 'LG' ostane aktiven po zaprtju vrat. Ima interval 30 sekund, od 0 sekund do 240 sekund. |
| "RAMPA" | Mejno stikalo za zapiranje. Poveča ali zmanjša hitrost, s katero upravljavec začne upočasnjevati pri zapiranju in odpiranju. Ima 8-stopenjsko nastavitev. |
Dodatne funkcije je mogoče programirati preko programatorja PROG (programsko orodje).
IZBRIS (IZBRIŠI) SHRANJENO POT
Za izbris shranjene poti vrat pritisnite gumb 'CMD' in ga držite pritisnjenega, dokler se LED 'SN' ne prižge. Ko gumb spustite, se shranjena pot izbriše. Opomba: Mostiček 'PROG' mora biti odprt.
OBNOVITEV TOVARNIŠKIH NASTAVITEV
Za obnovitev tovarniških nastavitev pritisnite gumb 'CMD', dokler se LED 'SN' ne prižge; ne spustite ga; držite ga pritisnjenega, dokler LED 'SN' ne začne utripati.
Ko gumb spustite, se shranjena pot izbriše in obnovijo se tovarniške nastavitve.
Opomba: Mostiček 'PROG' mora biti odprt.
DODAJANJE RF ODAJALNIKA
Za dodajanje RF oddajnika pritisnite gumb na oddajniku in ga držite pritisnjenega vsaj 2 sekundi. Ko potečeta dve sekundi, pritisnite gumb 'CMD' na krmilni plošči. Opazujte, da je LED 'SN' pred dodajanjem oddajnika hitro utripala; nato ostane prižgana (vklopljena) med prenosom. Dodate lahko največ 256 fiksnih kod (FC) ali valjčnih kod (RC).
BRISANJE VSEH DODANIH RF ODAJALNIKOV
Za brisanje vseh dodanih RF oddajnikov zaprite mostiček 'PROG', enkrat pritisnite in spustite gumb 'TX', nato ga ponovno pritisnite in držite pritisnjenega 10 sekund; opazujte, da LED 'SN' utripa vsako sekundo. Ko poteče deset sekund, LED 'SN' preneha s časom; v tem trenutku bodo vsi dodani oddajniki izbrisani.
IZBIRA PROTOKOLA RF SPREJEMA (FC/RC)
Krmilna plošča je tovarniško nastavljena za sprejem fiksne kode iz daljinskih upravljalnikov; za izbiro protokola sprejema v načinu valjčne kode (RC) preprosto aktivirajte DIP stikalo 'CR/CF'.
Pozor: Kadar koli se spremeni stanje tega DIP stikala, iz FC v RC ali obratno, je treba ponoviti prej opisani postopek 'BRISANJE VSEH DODANIH RF ODAJALNIKOV'.
SISTEM PROTI ZMEČKANJU
Funkcija proti zmečkanju zazna prisotnost ovir na poti vrat. Med normalnim ciklom delovanja, če je zaznana ovira, bo sistem ravnal na naslednji način:
- Pri zapiranju: se vrata aktivirajo v smeri odpiranja.
- Pri odpiranju: Se motor izklopi in čaka na prejem ukaza za začetek zapiranja.
V ciklu pridobivanja (samoučenja) ima funkcija proti zmečkanju samo funkcijo prepoznavanja mejnih stikal za odpiranje in zapiranje, tj. točka na poti, kjer je bila zaznana ovira, se bo štela za mejno stikalo.
Ta sistem proti zmečkanju ni dovolj za preprečevanje nesreč z ljudmi in hišnimi ljubljenčki; zato je obvezna uporaba fotocelic na upravljavcih.
PREIZKUS DELOVANJA ENKODERJA
Možno je preizkusiti enkoderje avtomatov. Za to jih preprosto priključite na krmilno enoto in preverite, ali LED diode 'ECA1' in 'ECB1' ali 'ECA2' in 'ECB2' utripajo, kadar koli avtomat deluje. Vsaka LED dioda ustreza senzorju; na primer, LED 'ECA1' ustreza senzorju 'A' znotraj motorja z reduktorjem 1.
OPOMBA: Za pravilno delovanje izdelka, če je potrebno spojiti kabel enkoderja, močno priporočamo uporabo štirižilnega kabla, pri čemer je vsaka žica najmanj 1 mm. Prehod kabla enkoderja v cevi mora biti ločen od kabla motorja, da se izognete motnjam. |
INDIKATORJI DOGODKOV / NAPAK
INDIKACIJA DELOVANJA MIKROKRMILNIKA
Glavna funkcija LED 'SN' je označevanje, da mikrokrmilnik plošče pravilno deluje; utripa s fiksno frekvenco (~1Hz), saj je priključen na napajanje.
INDIKACIJA PREVELIKEGA TOKA ALI KRATKEGA STIKA MOTORJA
LED 'SN' hitro utripa, da opozori, da se je ojačevalnik moči izklopil zaradi prevelikega toka ali kratkega stika na motorju. Krmilna enota lahko normalno deluje 10 sekund po prevelikem toku.
INDIKACIJA PREGREVANJA
LED 'FC' hitro utripa, da opozori, da se je ojačevalnik moči izklopil zaradi pregrevanja hladilnega telesa ali okolja. Upravljavec bo lahko ponovno deloval le, če se temperatura zniža na manj kot 100 °C (212 °F).
INDIKACIJA POMANJKANJA EEPROM
LED 'SN' dvakrat utripne, kadar pomnilnika ni.
INDIKACIJA EEPROM Z NEVELJAVNIMI PODATKI
LED 'SN' trikrat utripne, kadar je pomnilnik prisoten, vendar ima vsebino, ki je mikrokrmilnik ne prepozna kot veljavno kodo oddajnika.
INDIKACIJA ODPRTEGA MEJNEGA STIKALA
LED 'FC' utripa, kadar so vrata na območju odprtega mejnega stikala.
1INDIKACIJA ZAPRTEGA MEJNEGA STIKALA
LED 'FC' ostane prižgana, kadar so vrata na območju zaprtega mejnega stikala.
OBREMENITEV NA KONDENZATORJIH
LED 'BUS' označuje, da je na kondenzatorjih ojačevalnika moči obremenitev.
Ne smete se dotikati območja napajanja (območja kondenzatorjev) plošče, kadar koli ta LED dioda sveti, tudi po tem, ko je bil inverter odklopljen od napajanja!
INDIKACIJA UKAZOV
LED diode 'FA', 'BOT', 'FF', 'ABR' in 'FEC' označujejo, da krmilna enota prejema ukaz iz katerega koli od digitalnih vhodov, kot so 'ABR', 'FEC', 'BOT' ali 'FOT'.
FUNKCIJE, DOSTOPNE PREKO PROG
| Dodaj daljinski upravljalnik | Ta funkcija se uporablja tako za dodajanje daljinskega upravljalnika kot za odstranjevanje (brisanje) le-teh. Za dodajanje morate pritisniti gumb na daljinskem upravljalniku za 2 sekundi in nato pritisniti gumb '+', da ga dodate. Ponovite postopek za druge gumbe, da jih dodate v pomnilnik krmilne enote (neobvezno). Za odstranitev vseh daljinskih upravljalnikov pritisnite oba gumba '-' in '+' hkrati in ju držite pritisnjena, dokler se na zaslonu ne prikaže sporočilo "Memória Vazia!" ("Prazen pomnilnik"). |
| Čas premora | Čas premora v avtomatskem načinu; ko je izbran 0-sekundni čas, preide v polavtomatski način. |
| Zapiralna rampa (cona upočasnjevanja) | Območje, v katerem vrata začnejo upočasnjevati pred zapiranjem. |
| Odpiralna rampa (cona upočasnjevanja) | Območje, v katerem vrata začnejo upočasnjevati pred odpiranjem. |
| Hitrost odpiranja | Frekvenca, ki se uporablja za motor za odpiranje vrat. |
| Hitrost zapiranja | Frekvenca, ki se uporablja za motor za zapiranje vrat. |
| Hitrost odpiralne rampe | Hitrost, ki se uporablja za motor na območju blizu odprtih vrat. |
| Hitrost zapiralne rampe | Hitrost, ki se uporablja za motor na območju blizu zaprtih vrat. |
| Moč (sila), ki se uporablja za motor | S to funkcijo je mogoče uporabiti manjšo moč za upravljavca, da se izpolnijo zahteve sistemov proti zmečkanju. |
| Moč (sila) pri nizki hitrosti | Moč, ki se uporablja za motor pri nizki rotaciji, območje upočasnjevanja. |
| Model upravljavca | Funkcija, ki uporablja začetne vrednosti za parametre, ki so bližje upravljavcu, ki se uporablja. |
| Kalibracija vhodnih vrat fotocelic | Ta funkcija kalibrira vhodna vrata fotocelic. Za to morate priključiti vse zaščitne naprave na vhodna vrata 'FA' in 'FF', ohraniti vse naprave na ravni (poravnane / brez ovir) in pritisniti gumb '+'. |
| Jezik | Izbira jezika PROG, ki je na voljo v portugalščini, angleščini in španščini. |
| Zakasnjenost podrejenega | Zakasnjenost podrejenega motorja z reduktorjem (Motor 2). Čas, nastavljen tukaj, se uporablja za čakanje na premik motorja 2. Med zapiranjem je obrnjen, tj. motor 2 se najprej zapre in nato čaka na začetek zapiranja motorja 1. |
| Čas osvetlitve | Odštevanje (časovnik), ki samodejno izklopi osvetlitev po zaprtju vrat. |
| Način sledenja fotocelici | Funkcija, ki se uporablja za samodejno zapiranje vrat, potem ko vozilo preide skozi žarek fotocelice. Ko je izbrana 0 sekund, se funkcija deaktivira. S časom, ki je drugačen od 0, se vrata začnejo zapirati, potem ko so vsi senzorji prosti in so vsi prednastavljeni časi potekli. V primeru, da je kateri koli senzor oviran, se časovna nastavitev ponastavi. |
| Ustavitev pri odpiranju | Ta funkcija je običajno omogočena v zaprtih skupnostih, da se prepreči, da bi se vrata ustavila med manevrom odpiranja, zaradi ukazov daljinskih upravljalnikov več stanovalcev hkrati. |
| Impulz zaklepanja pri zapiranju | Ta funkcija omogoča zaklepanje med manevrom zapiranja, da se umakne njegov zatič (za vrata, ki nimajo mehanske naprave, ki potisne zatič elektromagnetne ključavnice v tistem trenutku). |
| Začetna hitrost motorja | Ta funkcija prilagodi prvo hitrost, ki se uporablja za motor med katerim koli začetkom gibanja; običajno je nižja, da se izognemo vrhu porabe energije ob zagonu in zagotavlja večjo varnost v primeru, da je enkoder odklopljen ali poškodovan. |
| Vrzel zapor | Funkcija za sisteme, ki uporabljajo samo 'ReedDigital', da se izognemo, da se upravljavec sam izklopi, ko je motor z reduktorjem preveč pritisnjen ob (odpiralne in zapiralne) zapore. Zmanjšuje obrabo zobnika in drugih mehanskih komponent. Ko je sistem hibriden (enkoder plus magnetno stikalo), je ta funkcija samodejno nastavljena na nič, saj magnetno stikalo določa, kje se vrata ustavijo. |
ODPRAVLJANJE TEŽAV
| Simptomi | Verjetni vzrok(i) | Dejanje(a) | |
| Vrata se ne ujemajo s potjo, kjer so bila nameščena (se ustavijo pred zapiralnim zamaškom ali se zaletijo ob zapiranju). | Obstaja pomnjena pot, ki se razlikuje od poti mesta, kjer so bila nameščena. | Pritisnite oba gumba 'CMD' hkrati in ju držite pritisnjena, dokler se ne prižge LED 'SN'. | |
| Vrata ostanejo odprta in ko prejmejo ukaz za odpiranje, se zaprejo. | Pridobivanje (pomnjenje) ni bilo pravilno izvedeno. | Glejte točko 3.1 Prva aktivacija po namestitvi (Pridobivanje / Samoučenje). | |
| LED 'SN' hitro utripa in motor se izklopi. | Aktiviran senzor toka. To se lahko zgodi, če je težava z motorjem. | Preverite upor statorja. Preverite tok motorja (biti mora manjši od 3A RMS (povprečje) in 5A RMS (vrh) (največ 2 sekundi)). | |
| Za namestitev digitalnih sistemov, kot so dajalniki, foto celice, med drugim, je priporočljivo, da se omrežne cevi za električne ali povezovalne kable ločijo od motorja, da se izognete morebitnemu elektronskemu šumu. | |||
SPLOŠNI POGOJI GARANCIJE
MOTOPPAR, Industrija in trgovina z avtomatskimi upravljavci vrat d.o.o., registrirana pri CNPJ (Nacionalni register pravnih oseb) pod številko 52.605.821/0001-55, s sedežem na naslovu 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazilija, poštna številka 17400-000, proizvajalec izdelkov PPA, s tem jamči za ta izdelek proti napakam v zasnovi, proizvodnji ali montaži in/ali podporno zaradi napak v kakovosti materiala, ki bi lahko povzročile, da je njegova predvidena uporaba neprimerna ali neustrezna, v zakonskem roku devetdeset dni od dneva nakupa, pod pogojem, da se upoštevajo navodila za namestitev, opisana v navodilih za uporabo.
Zaradi verodostojnosti in zaupanja v izdelke PPA bomo zgoraj omenjenemu obdobju dodali še 275 dni, s čimer bomo dosegli garancijsko obdobje enega leta, prav tako šteto od dneva nakupa, ki ga potrošnik dokaže z dokazilom o nakupu (račun stranke).
Priporočilo:
Priporočamo, da namestitev in vzdrževanje upravljavca opravi pooblaščeni tehnični servis PPA. Če izdelek odpove ali deluje nepravilno, se obrnite na pooblaščeni tehnični servis, da ga popravi.
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi PPA Triflex Connect Dupla - Priročnik za nadzorno ploščo
OPOMBA: Za pravilno delovanje izdelka, če je potrebno spojiti kabel enkoderja, močno priporočamo uporabo štirižilnega kabla, pri čemer je vsaka žica najmanj 1 mm. Prehod kabla enkoderja v cevi mora biti ločen od kabla motorja, da se izognete motnjam.
