ÚVOD: TECHNICKÉ VLASTNOSTI ELEKTRONICKÉHO SYSTÉMU
Všetky parametre riadiacej jednotky Triflex Connect Dupla je možné nastaviť pomocou programátora PROG (programovací nástroj) v troch jazykoch (portugalčina, angličtina alebo španielčina) alebo pomocou PPA BLUE. Môže sa používať na všetkých modeloch pohonov PPA s indukčnými motormi.
Je vybavená pamäťou EEProm¹, ktorá ukladá všetky kódy diaľkových ovládačov v šifrovanej forme, ako aj prevádzkové parametre riadiacej jednotky, ako napríklad zóna spomalenia, čas pauzy atď. Riadiaca jednotka je tiež kompatibilná s diaľkovými ovládačmi s pohyblivým kódom s vlastným protokolom PPA.
Systém je možné aktivovať diaľkovým ovládaním prostredníctvom vstavaného rádiofrekvenčného prijímača, voľného prijímača alebo akéhokoľvek iného zariadenia s kontaktom NO (Normal Open - normálne otvorený), ako napríklad tlačidlo.
Triflex Connect Dupla je ideálna riadiaca jednotka na použitie s PPA UPS. Má niektoré funkcie, ktoré môžu znížiť spotrebu energie pri prevádzke na batériu.
Kontrola polohy brány sa dosahuje pomocou systému enkodéra patentovaného spoločnosťou PPA s názvom "Reed Digital".

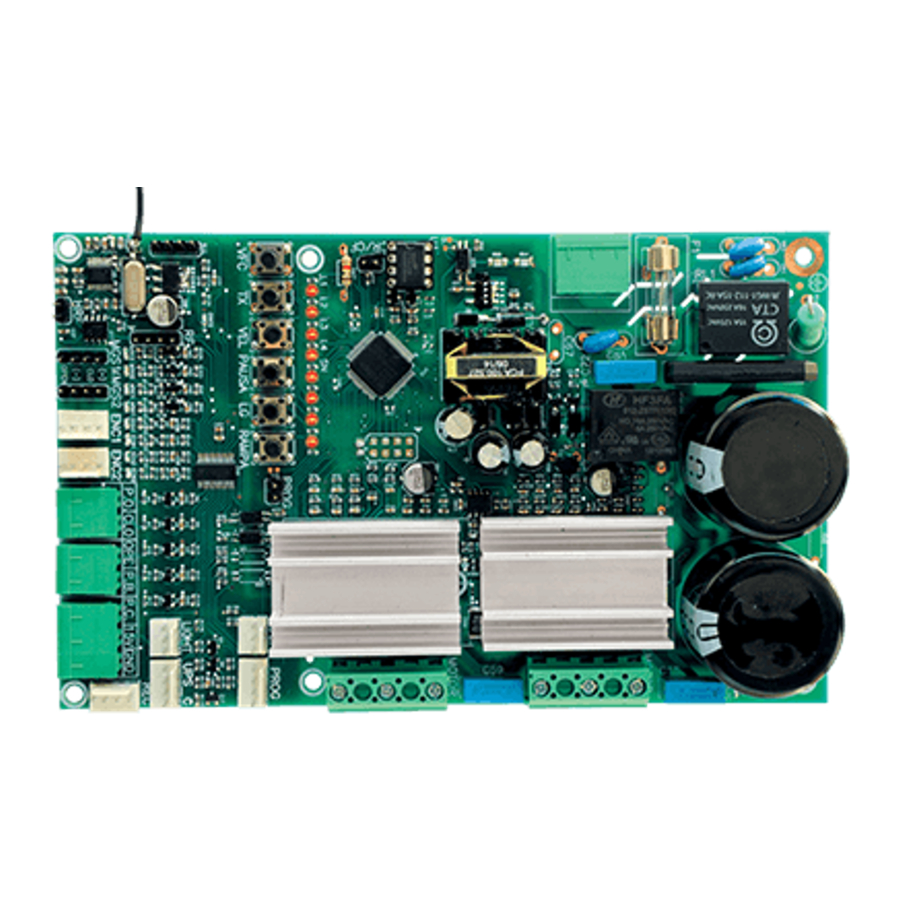

RIADIACA JEDNOTKA
ELEKTRICKÉ PRIPOJENIA
Všeobecná schéma zapojenia je uvedená nižšie.
NAPÁJANIE SYSTÉMU
Pohon musí byť pripojený k elektrickej sieti cez vstupy L a N na svorkovnici napájania, konektor 110 - 220VAC, podľa obrázku 1.
Pohon je duálny (automatický rozsah); stačí ho zapojiť do napájania 110 / 220V; frekvencia siete môže byť 60Hz alebo 50Hz.
PRIPOJENIE INDUKČNÉHO MOTORA
Tri káble na indukčnom motore musia byť pripojené k svorkovniciam "MOTOR1" a "MOTOR2". NEEXISTUJE SPRÁVNE FAREBNÉ ZAPOJENIE2. Motor 2 je z výroby nastavený ako 'delay' (oneskorený) motor.
PRIPOJENIE ENKODÉROV "ENC1" A "ENC2"
Používa sa na pripojenie enkodéra pomocou vhodného kábla medzi motorom a riadiacou jednotkou. Vnútri prevodovky pohonu sú snímače, ktoré poskytujú riadiacej jednotke informácie o smere pohybu a polohe brány počas prevádzky. Tieto informácie sú nevyhnutné pre správnu prevádzku automatu.
Vnútri enkodéra sú dva snímače a každý z nich je reprezentovaný LED diódami ECA1, ECB1, ECA1 a ECB2. Každá z nich bliká podľa príslušnej polohy disku.
PRIPOJENIE ELEKTROMAGNETICKÉHO ZÁMKU "TRV"
Ak sa rozhodnete použiť (voliteľný) elektromagnetický zámok, musíte k tomuto konektoru pripojiť "Voliteľný reléový modul". Riadiaca jednotka tiež automaticky rozpozná modul a pridá sa časový interval (používaný na spustenie otváracieho pohybu pohonu po aktivácii elektromagnetického zámku).
PRIPOJENIE "LUZ" OSVETLENIA
Ak sa rozhodnete použiť osvetlenie, musíte k tomuto konektoru pripojiť "Voliteľný reléový modul". Týmto spôsobom je prevádzka osvetlenia vždy povolená.
Požadovaný čas musíte nastaviť pomocou DIP prepínača.
PRIPOJENIE "RX" VOĽNÉHO PRIJÍMAČA
K riadiacej jednotke je možné pridať voľný prijímač prostredníctvom konektora "RX".
| Pred pripojením voliteľného príslušenstva (elektromagnetický zámok a/alebo osvetlenie / semafor (vizuálny hlásič výstupu), tlačidlá atď.) dôrazne odporúčame otestovať všeobecnú prevádzku produktu. Ak to chcete urobiť, pošlite príkaz pohonu na spustenie cyklu samoučenia. |
PRIPOJENIE FOTOBUNKY ZATVÁRANIA "FOT"
Toto je vyhradený vstupný port pre 'closing photocell' (fotobunku zatvárania), čo je snímač, ktorý detekuje prekážku počas cyklu zatvárania brány, čím zabraňuje pohybu brány, ak sa v jej dráhe nachádza prekážka. Ak dôjde k zablokovaniu počas cyklu zatvárania, pohon zmení svoj pohyb na opačný smer.
Fotobunky by mali byť inštalované približne 50 cm (1,65 stopy) nad zemou (v súlade s odporúčaním výrobcu) tak, aby bol vysielač aj prijímač navzájom zarovnané. Elektrické pripojenia musia byť nasledovné:
Svorkovnica 2: 15V (kladné "+");
Svorkovnica 1: GND (záporné "-");
Svorkovnica 3: FOT (kontakt fotobunky).
PRIPOJENIE FOTOBUNKY OTVÁRANIA "FAB"
Toto je vyhradený vstupný port pre 'opening photocell' (fotobunku otvárania), čo je snímač, ktorý detekuje prekážku počas cyklu otvárania brány, čím zabraňuje pohybu brány, ak sa v jej dráhe nachádza prekážka. Ak dôjde k zablokovaniu počas cyklu otvárania, pohon sa zastaví.
Fotobunky by mali byť inštalované približne 50 cm (1,65 stopy) nad zemou (v súlade s odporúčaním výrobcu) tak, aby bol vysielač aj prijímač navzájom zarovnané. Elektrické pripojenia musia byť nasledovné:
Svorkovnica 2: 15V (kladné "+");
Svorkovnica 1: GND (záporné "-");
Svorkovnica 4: FAB (kontakt fotobunky).
| Táto riadiaca jednotka je kompatibilná s akýmkoľvek typom fotobunky (normálne otvorená, normálne zatvorená alebo odporová). Ak chcete nastaviť fotobunku, ktorá sa má použiť, musíte pripojiť všetky fotobunky a stlačiť tlačidlo "RAMPA" (zóna spomalenia) so všetkými zarovnanými fotobunkami, t. j. bez prekážky medzi nimi. Fotobunky môžete tiež kalibrovať pomocou programátora PROG (programovací nástroj). Ak to chcete urobiť, musíte vstúpiť do funkcie "Calibration" (kalibrácia) a stlačiť tlačidlo "+" na klávesnici zariadenia. K dispozícii sú LED diódy na kontrolu príkazov otváracích ("FA") a zatváracích ("FF") fotobuniek. |
PRIPOJENIE TLAČIDLA "BOT"
Riadiaca jednotka potvrdí (rozpozná) príkaz tlačidla, keď je svorkovnica BOT pripojená ku GND, t. j. impulz do GND.
Svorkovnica 1: GND (záporné "-"); Svorkovnica 4: BOT (kontakt NO).
K dispozícii je LED dióda na kontrolu príkazov tlačidla ("BOT").
PRIPOJENIE TLAČIDLA IBA NA OTVÁRANIE "ABR"
Riadiaca jednotka potvrdí príkaz otvárania, keď je svorkovnica "ABR" pripojená ku GND, t. j. impulz do GND. Svorkovnica 1: GND (záporné "-"); Svorkovnica 5: ABR (kontakt NO).
K dispozícii je LED dióda na kontrolu príkazov tlačidla ("ABR").
PRIPOJENIE TLAČIDLA IBA NA ZATVÁRANIE "FEC"
Riadiaca jednotka potvrdí príkaz zatvárania, keď je svorkovnica "FEC" pripojená ku "GND" a potom uvoľnená, t. j. impulz do GND a tlačidlo sa musí uvoľniť.
Uľahčuje to používanie riadiacej jednotky v systémoch kontroly prístupu, ktoré používajú fotobunky alebo indukčné slučky na automatické zatvorenie brány alebo automatickej bariéry.
Svorkovnica 1: GND (záporné "-");
Svorkovnica 6: FEC (kontakt NO).
K dispozícii je LED dióda na kontrolu príkazov svorkovnice "FEC".
Logický kontrolér poskytuje 15V (maximálny jednosmerný prúd 400 mA) na napájanie fotobuniek a prijímačov. Ak zariadenia potrebujú zvýšené napätie alebo prúd, bude potrebné použiť pomocný zdroj napájania. |
PRIPOJENIE KONCOVÝCH SPÍNAČOV "HIB1" A "HIB2"
Riadiaca jednotka potvrdí aktiváciu "jazýčkového kontaktu", keď je kolík, ktorý mu zodpovedá na kolíkovej hlavičke HIB, pripojený ku GND, t. j. impulz do GND.
Jedinou podmienkou, ktorú je potrebné dodržať, je, že jazýčkový kontakt zodpovedajúci otvoreniu brány musí byť pripojený tak, aby sa LED dióda "RDA1" rozsvietila ku konektoru motora na svorkovnici "MOTOR1", kolík konektora "HIB" označený písmenom "A". A LED dióda "RDF1" k motoru pripojenému k "MOTOR1" sa musí rozsvietiť, keď je brána zatvorená, kolík konektora "HIB" označený písmenom "F". Rovnaký postup sa musí vykonať pre druhý motor, pripojený k svorkovnici "MOTOR2".
KONEKTOR "PROG"
Konektor používaný na komunikáciu medzi riadiacou jednotkou a programátormi PROG alebo BLUE (programovacie nástroje).
KONEKTOR "INFO_UPS"
Tento konektor sa používa ako komunikácia medzi riadiacou jednotkou a PPA UPS. S týmto pripojením riadiaca jednotka zlepšuje prevádzku, keď pracuje bez napájania z elektrickej siete, t. j. z batérií.
Ich vylepšenia sú:
- Riadiaca jednotka znižuje spotrebu energie pri zapnutí motora; to sa dosiahne znížením pracovnej rýchlosti, až do 50% zníženia;
- Keď je riadiaca jednotka v pohotovostnom režime (Stand-By), brána je buď otvorená alebo zatvorená a motor je vypnutý, odošle príkaz do UPS na vypnutie výkonového zosilňovača a na zníženie spotreby batérie, čím sa zvýši autonómia v takýchto situáciách. S touto funkciou je možné zostať bez elektrickej energie niekoľko hodín bez vybitia batérie. Iba RF prijímač a aktivačné príkazy sú napájané priamo z batérie, čo umožňuje riadiacej jednotke prijať príkaz a potom PPA UPS zapne zvyšovač napätia a pohon začne fungovať. Tento systém je patentovaný spoločnosťou PPA.
LOGICKÁ FUNKCIA SYSTÉMOV BRÁN
PRVÁ AKTIVÁCIA PO INŠTALÁCII (ZÍSKANIE / SAMOUČENIE)
Keď je menič prvýkrát napájaný po inštalácii do pohonu, brána musí byť v strede svojej dráhy a musí začať otvárací pohyb po externom príkaze alebo ak bolo stlačené tlačidlo "CMD".
Ak ide o zatvárací pohyb, otvorte prepojku F/R, aby ste zmenili smer prevádzky motora. Ak sa prepojka F/R opäť zatvorí, smer prevádzky sa vráti na predchádzajúci.
Potom stlačte tlačidlo "CMD" alebo pošlite externý príkaz do riadiacej jednotky.
Potom nechajte bránu otvoriť, kým sa neoprie o otvárací doraz alebo kým sa neaktivuje 'REEDA'. Potom zmení smer na zatvorenie; nechajte ju oprieť sa o zatvárací doraz alebo aktivovať 'REEDF'.
Pohon brány môže fungovať iba s ENKODÉROM alebo ENKODÉROM plus REED, ale nemôže fungovať iba s REED. Keď sa brána zatvára počas samoučenia, iba príkaz fotobunky môže zmeniť pohyb brány.
Automatická brána je teraz pripravená na prevádzku.
Poznámka: Ak je krídlová brána vybavená polodrážkou (kovový pásik na pridržanie jedného z krídel), musíte povoliť oneskorenie motora prostredníctvom PROG. Oneskorenie bude povolené na motore 2.
OD DRUHEJ AKTIVÁCIE, KEĎ JE RIADIACA JEDNOTKA ODPOJENÁ OD NAPÁJANIA
Po predchádzajúcej operácii už brána nebude musieť znova získať (zapamätať si) dráhu. Jednoducho a pomaly sa zatvorí po príkaze, kým sa neoprie o zatvárací doraz; motor sa po niekoľkých sekundách vypne. Automatická brána je teraz pripravená na prevádzku. V prípade, že je lúč fotobunky zablokovaný alebo riadiaca jednotka prijme príkaz počas tohto prvého zatváracieho pohybu, referenčný bod, ktorý sa má vyhľadať, bude otvárací, aby sa urýchlilo získanie známeho bodu dráhy brány.
|
|
PROGRAMOVANIE PARAMETROV INVERTORA
'TST' FUNKCIA
Keď je DIP prepínač 'TST' zapnutý, riadiaca jednotka vstúpi do prevádzkového režimu, ktorý umožňuje umiestniť operátora do konkrétneho bodu jeho pohybu (dráhy), aby sa nastavili limity koncového spínača alebo dokonca skontrolovala mechanická časť.
V tomto prevádzkovom režime, kedykoľvek stlačíte tlačidlo 'VFC', motor 1 sa aktivuje v smere hodinových ručičiek, kým je tlačidlo stlačené; po uvoľnení sa motor sám vypne a po stlačení tlačidla 'TX' motor pracuje proti smeru hodinových ručičiek. Tlačidlá 'VEL' a 'PAUSA' majú rovnaké funkcie, respektíve pre motor 2.
NASTAVENIE PARAMETROV CEZ 'TACTLED SYSTEM'
Riadiaca jednotka je tiež vybavená funkciami rýchleho prístupu prostredníctvom svojich tlačidiel. Keď je prepojka 'PROG' zatvorená, môžete stlačiť tlačidlo zodpovedajúce požadovanej funkcii, aby ste ju nastavili. Ak chcete hodnoty zvýšiť, môžete tlačidlo stlačiť znova, kým nedosiahnete požadovanú úroveň. Existuje osem úrovní; LED diódy od N1 až po N8 indikujú príslušnú úroveň. Ak chcete hodnotu znížiť, môžete stlačiť to isté tlačidlo, kým LED diódy nezhasnú a nezačnú znova od prvej. Ak chcete zmeniť iný parameter, stlačte požadované tlačidlo a zopakujte postup.
Ak chcete uložiť zmeny, môžete otvoriť prepojku 'PROG'. Brána teraz môže fungovať normálne.
Tabuľka programovacích funkcií:
| Tlačidlo | Popis funkcie |
| "VFC" |
Rýchlosť pohybu koncového spínača Rýchlosť v blízkosti dorazov. Má interval 5 Hz, od 10 Hz do 50 Hz. Poznámka: Rýchlosť získavania (zapamätania, samoučenia) je rovnaká ako rýchlosť koncového spínača, pretože je väčšia ako 20 Hz; v prípade, že je menšia, riadiaca doska automaticky používa 20 Hz počas postupu získavania. |
| "TX" |
Funkcia na pridávanie a vymazávanie diaľkových ovládačov (TX)
|
| "VEL" |
Rýchlosť Nastavuje rýchlosť otvárania / zatvárania brány. Poznámka: Má interval 10 Hz, od 60 Hz do 140 Hz. |
| "PAUSA" |
Poloautomatická funkcia / Čas pauzy v automatickom režime. Má interval 30 sekúnd, od 0 sekúnd do 180 sekúnd. Keď je zvolená hodnota '0', operátor sa stane poloautomatickým. |
| "LG" |
Čas trvania svetla. Vyberie čas, počas ktorého výstup 'LG' zostane aktívny po zatvorení brány. Má interval 30 sekúnd, od 0 sekúnd do 240 sekúnd. |
| "RAMPA" |
Koncový spínač zatvárania. Zvyšuje alebo znižuje rýchlosť, ktorou operátor začne spomaľovať pri zatváraní a otváraní. Má 8-úrovňové nastavenie. |
Ďalšie funkcie je možné programovať prostredníctvom programátora PROG (programovací nástroj).
VYMAZANIE ZAPAMÄTANEJ DRÁHY (POHYBU)
Ak chcete vymazať zapamätanú dráhu brány, stlačte tlačidlo 'CMD' a držte ho stlačené, kým sa nerozsvieti LED dióda 'SN'. Po uvoľnení tlačidla sa zapamätaná dráha vymaže. Poznámka: Prepojka 'PROG' musí byť otvorená.
OBNOVENIE VÝROBNÝCH NASTAVENÍ
Ak chcete obnoviť výrobné nastavenia, stlačte tlačidlo 'CMD', kým sa nerozsvieti LED dióda 'SN'; neuvoľňujte ho; držte ho stlačené, kým LED dióda 'SN' nezačne blikať.
Po uvoľnení tlačidla sa zapamätaná dráha vymaže a obnovia sa výrobné nastavenia.
Poznámka: Prepojka 'PROG' musí byť otvorená.
PRIDANIE RF VYSIELAČA
Ak chcete pridať RF vysielač, stlačte tlačidlo na vysielači a držte ho stlačené aspoň 2 sekundy. Po uplynutí dvoch sekúnd stlačte tlačidlo 'CMD' na riadiacej doske. Všimnite si, že pred pridaním vysielača LED dióda 'SN' rýchlo blikala; potom zostane svietiť (zapnutá) počas prenosu. Je možné pridať maximálne 256 pevných kódov (FC) alebo pohyblivých kódov (RC).
VYMAZANIE VŠETKÝCH PRIDANÝCH RF VYSIELAČOV
Ak chcete vymazať všetky pridané RF vysielače, zatvorte prepojku 'PROG', raz stlačte a uvoľnite tlačidlo 'TX' a potom ho znova stlačte a držte stlačené 10 sekúnd; všimnite si, že LED dióda 'SN' bliká každú jednu sekundu. Po uplynutí desiatich sekúnd LED dióda 'SN' prestane merať čas; v tomto momente budú všetky pridané vysielače vymazané.
VÝBER PROTOKOLU RF PRÍJMU (FC/RC)
Riadiaca doska je z výroby nastavená na príjem pevného kódu z diaľkových ovládačov; ak chcete vybrať protokol príjmu v režime pohyblivého kódu (RC), jednoducho aktivujte DIP prepínač 'CR/CF'.
Upozornenie: Kedykoľvek sa zmení stav tohto DIP prepínača, z FC na RC alebo naopak, musí sa zopakovať predtým opísaný postup 'VYMAZANIE VŠETKÝCH PRIDANÝCH RF VYSIELAČOV'.
SYSTÉM PROTI ZNIČENIU
Funkcia proti zničeniu detekuje prítomnosť prekážok na dráhe (pohybe) brány. Počas normálneho prevádzkového cyklu, ak sa zistí prekážka, systém urobí nasledovné:
- Pri zatváraní: brána sa aktivuje v smere otvárania.
- Pri otváraní: Motor sa vypne a čaká na prijatie príkazu na začatie zatvárania.
Počas cyklu získavania (samoučenia) má funkcia proti zničeniu iba funkciu rozpoznávania koncových spínačov otvárania a zatvárania, t. j. bod na dráhe, kde bola zistená prekážka, sa bude považovať za koncový spínač.
Tento systém proti zničeniu nestačí na zabránenie nehodám s ľuďmi a domácimi zvieratami; preto je povinné používať fotobunky na operátoroch.
TEST PREVÁDZKY ENKODÉRA
Je možné testovať enkodéry automatov. Ak to chcete urobiť, jednoducho ich pripojte k riadiacej jednotke a skontrolujte, či LED diódy 'ECA1' a 'ECB1' alebo 'ECA2' a 'ECB2' blikajú vždy, keď automat pracuje. Každá LED dióda zodpovedá senzoru; napríklad LED dióda 'ECA1' zodpovedá senzoru 'A' vo vnútri prevodového motora 1.
POZNÁMKA: Aby produkt správne fungoval, ak je potrebné spojiť kábel enkodéra, dôrazne odporúčame použiť štvoržilový kábel, pričom každý vodič má priemer aspoň 1 mm. Prechod kábla enkodéra v potrubí musí byť oddelený od kábla motora, aby sa predišlo rušeniu.
|
INDIKÁTORY UDALOSTÍ / PORÚCH
INDIKÁCIA PREVÁDZKY MIKROKONTROLÉRA
Hlavnou funkciou LED diódy 'SN' je indikovať, že mikrokontrolér dosky správne funguje; bliká s pevnou frekvenciou (~1 Hz), pretože je pripojená k zdroju napájania.
INDIKÁCIA NADPRÚDU ALEBO SKRATU MOTORA
LED dióda 'SN' rýchlo bliká, aby varovala, že výkonový zosilňovač sa odzbrojil v dôsledku nadprúdu alebo skratu na motore. Riadiaca jednotka môže normálne fungovať 10 sekúnd po nadprúde.
INDIKÁCIA PREHRIATIA
LED dióda 'FC' rýchlo bliká, aby varovala, že výkonový zosilňovač sa odzbrojil v dôsledku prehriatia chladiča alebo prostredia. Operátor bude môcť znova fungovať, iba ak teplota klesne pod 100 °C (212 °F).
INDIKÁCIA CHÝBAJÚCEJ EEPROM
LED dióda 'SN' dvakrát zabliká, keď pamäť chýba.
INDIKÁCIA EEPROM S NEPLATNÝMI ÚDAJMI
LED dióda 'SN' trikrát zabliká, keď je pamäť prítomná, ale má obsah, ktorý mikrokontrolér neidentifikuje ako platný kód vysielača.
INDIKÁCIA OTVORENÉHO KONCOVÉHO SPÍNAČA
LED dióda 'FC' bliká, keď sa brána nachádza v oblasti otvoreného koncového spínača.
1 ZATVORENÁ INDIKÁCIA KONCOVÉHO SPÍNAČA
LED dióda 'FC' zostane svietiť, keď sa brána nachádza v oblasti zatvoreného koncového spínača.
INDIKÁCIA ZAŤAŽENIA KONDENZÁTOROV
LED dióda 'BUS' indikuje, že na kondenzátoroch výkonového zosilňovača je záťaž.
Nedotýkajte sa oblasti napájania (oblasť kondenzátorov) dosky, keď táto LED dióda svieti, a to ani po odpojení invertora od napájania!
INDIKÁCIA PRÍKAZOV
LED diódy 'FA', 'BOT', 'FF', 'ABR' a 'FEC' indikujú, že riadiaca jednotka prijíma príkaz z ktoréhokoľvek z digitálnych vstupov, ako napríklad 'ABR', 'FEC', 'BOT' alebo 'FOT'.
FUNKCIE DOSTUPNÉ CEZ PROG
| Pridať diaľkový ovládač | Táto funkcia sa používa na pridávanie diaľkového ovládača aj na jeho odstraňovanie (vymazávanie, mazanie). Ak chcete pridať jeden, musíte stlačiť tlačidlo na diaľkovom ovládači na 2 sekundy a potom stlačiť tlačidlo '+', aby ste ho pridali. Zopakujte postup pre ostatné tlačidlá, aby ste ich pridali do pamäte riadiacej jednotky (voliteľné). Ak chcete odstrániť všetky diaľkové ovládače, stlačte súčasne tlačidlá '-' a '+' a držte ich stlačené, kým sa na displeji nezobrazí správa "Memória Vazia!" ("Prázdna pamäť"). |
| Čas pauzy | Čas pauzy v automatickom režime; keď je zvolený 0-sekundový čas, vstúpi do poloautomatického režimu. |
| Rampa zatvárania (zóna spomalenia) | Oblasť, v ktorej brána začne spomaľovať pred zatvorením. |
| Rampa otvárania (zóna spomalenia) |
Oblasť, v ktorej brána začne spomaľovať pred otvorením. |
| Rýchlosť otvárania | Frekvencia aplikovaná na motor na otvorenie brány. |
| Rýchlosť zatvárania | Frekvencia aplikovaná na motor na zatvorenie brány. |
| Rýchlosť rampy otvárania | Rýchlosť aplikovaná na motor v oblasti v blízkosti otvorenej brány. |
| Rýchlosť rampy zatvárania | Rýchlosť aplikovaná na motor v oblasti v blízkosti zatvorenej brány. |
| Sila (sila) aplikovaná na motor | Pomocou tejto funkcie je možné aplikovať nižšiu silu na operátora, aby sa splnili požiadavky systémov proti zničeniu. |
| Sila (sila) pri nízkej rýchlosti | Sila aplikovaná na motor pri nízkej rotácii, v oblasti spomalenia. |
| Model operátora | Funkcia, ktorá aplikuje počiatočné hodnoty na parametre bližšie k používanému operátorovi. |
| Kalibrácia vstupných portov fotobunky | Táto funkcia kalibruje vstupné porty fotobuniek. Ak to chcete urobiť, musíte pripojiť všetky ochranné zariadenia k vstupným portom 'FA' a 'FF', udržiavať všetky zariadenia v rovine (zarovnané / bez prekážok) a stlačiť tlačidlo '+'. |
| Jazyk | Výber jazyka PROG, ktorý je k dispozícii v portugalčine, angličtine a španielčine. |
| Oneskorenie podriadeného | Oneskorenie prevodového motora (Motor 2). Čas nastavený tu sa používa na čakanie na pohyb motora 2. Počas zatvárania sa invertuje, t. j. motor 2 sa zatvorí ako prvý a potom čaká na začatie zatvárania motora 1. |
| Čas trvania svetla | Odpočítavanie (časovač), ktoré automaticky vypne svetlo po zatvorení brány. |
| Režim sledovania fotobunky | Funkcia sa používa na automatické zatvorenie brány po prejazde vozidla cez lúč fotobunky. Keď je vybratá hodnota 0 sekúnd, funkcia sa deaktivuje. S časom odlišným od 0 sa brána začne zatvárať po tom, čo sú všetky senzory čisté a uplynuli všetky prednastavené časy. V prípade, že je ktorýkoľvek senzor zakrytý, časovanie sa resetuje. |
| Zastavenie pri otváraní | Táto funkcia je zvyčajne povolená v uzavretých komunitách, aby sa zabránilo zastaveniu brány počas otváracieho manévru v dôsledku príkazov z diaľkových ovládačov od niekoľkých obyvateľov súčasne. |
| Uzamknutie impulzu pri zatváraní | Táto funkcia umožňuje uzamknutie počas zatváracieho manévru, aby sa zasunul jeho kolík (pre brány, ktoré nemajú mechanické zariadenie, ktoré v danom momente zatlačí kolík elektromagnetického zámku). |
| Štartovacia rýchlosť motora | Táto funkcia nastavuje prvú rýchlosť aplikovanú na motor počas akéhokoľvek začiatku pohybu; zvyčajne je nižšia, aby sa predišlo špičke spotreby energie pri štarte a poskytuje mu zvýšenú bezpečnosť v prípade, že je enkodér odpojený alebo poškodený. |
| Medzera dorazov | Funkcia pre systémy používajúce iba 'ReedDigital', aby sa zabránilo vypnutiu operátora s prevodovým motorom príliš pritlačeným k (otváracím a zatváracím) dorazom. Znižuje opotrebovanie pastorka a iných mechanických komponentov. Keď je systém hybridný (enkodér plus magnetický jazýčkový kontakt), táto funkcia sa automaticky nastaví na nulu, pretože magnetický jazýčkový kontakt určuje, kde sa brána zastaví. |
RIEŠENIE PROBLÉMOV
| Príznaky | Pravdepodobné príčiny | Akcie | |
| Brána nezodpovedá dráhe, kde bola nainštalovaná (brzdí pred zatváracím dorazom alebo prudko zabuchne pri zatváraní). | Je uložená dráha, ktorá sa líši od dráhy miesta, kde bola nainštalovaná. | Stlačte súčasne obe tlačidlá 'CMD' a držte ich stlačené, kým sa nerozsvieti LED dióda 'SN'. | |
| Brána zostáva otvorená a keď dostane príkaz na otvorenie, zatvorí sa. | Získavanie (Memorovanie) nebolo vykonané správne. | Pozrite si bod 3.1 Prvá aktivácia po inštalácii (Získavanie / Samoučenie). | |
| LED dióda 'SN' rýchlo bliká a motor sa vypne. | Aktivovaný prúdový snímač. To sa môže stať, keď je problém s motorom. | Skontrolujte odpor statora. Skontrolujte prúd motora (musí byť menší ako 3A RMS (priemer) a 5A RMS (špička) (maximálne 2 sekundy)). | |
| Pre inštaláciu digitálnych systémov, ako sú enkodéry, fotobunky a iné, sa odporúča, aby sieťové potrubie elektrických alebo prepojovacích káblov bolo oddelené od motora, aby sa predišlo možnému elektronickému rušeniu. | |||
VŠEOBECNÉ OBCHODNÉ PODMIENKY ZÁRUKY
MOTOPPAR, Industry and Commerce of Automatic Gate Operators Ltd., registrovaná v CNPJ (Národný register právnických osôb) pod číslom 52.605.821/0001-55, so sídlom na adrese 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazília, PSČ 17400-000, výrobca produktov PPA, týmto zaručuje tento produkt proti konštrukčným, výrobným alebo montážnym chybám a/alebo podporne v dôsledku chýb kvality materiálu, ktoré by mohli spôsobiť jeho nevhodné alebo nedostatočné použitie, v zákonnej lehote deväťdesiatich dní od dátumu nadobudnutia, za predpokladu, že sú dodržané pokyny na inštaláciu uvedené v návode na použitie.
Vzhľadom na dôveryhodnosť a dôveru v produkty PPA pridáme k vyššie uvedenej lehote ďalších 275 dní, čím dosiahneme záručnú dobu jedného roka, rovnako počítanú od dátumu nadobudnutia preukázaného spotrebiteľom prostredníctvom dokladu o kúpe (pokladničný doklad).
Odporúčanie:
Odporúčame, aby inštaláciu aj údržbu pohonu vykonával autorizovaný technický servis PPA. Ak produkt zlyhá alebo má nesprávnu prevádzku, vyhľadajte autorizovaný technický servis, ktorý ho opraví.
Stiahnuť návod
Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.
