PPA Triflex Connect Dupla - Priručnik za upravljačku ploču

UVOD: TEHNIČKE ZNAČAJKE ELEKTRONIČKOG SUSTAVA

Svi parametri upravljačke jedinice Triflex Connect Dupla mogu se postaviti putem PROG programatora (programski alat) na tri jezika (portugalski, engleski ili španjolski) ili PPA's BLUE. Može se koristiti na svim modelima PPA operatora s indukcijskim motorima.

Opremljen je EEProm¹ memorijom koja pohranjuje sve kodove daljinskih upravljača u šifriranom obliku, kao i parametre rada upravljačke jedinice, kao što su zona usporavanja, vrijeme pauze itd. Upravljačka jedinica također je kompatibilna s Rolling Code daljinskim upravljačima s vlastitim PPA protokolom.

Sustav se može aktivirati daljinskim upravljačem putem ugrađenog radiofrekvencijskog prijemnika, odvojenog prijemnika ili bilo kojeg drugog uređaja s NO (Normalno Otvorenim) kontaktom, kao što je, na primjer, tipka.

Triflex Connect Dupla je idealna upravljačka jedinica za korištenje s PPA UPS-om. Ima neke značajke koje mogu smanjiti potrošnju energije kada radi na bateriju.

Kontrola položaja vrata postiže se putem sustava enkodera patentiranog od strane PPA pod nazivom "Reed Digital".

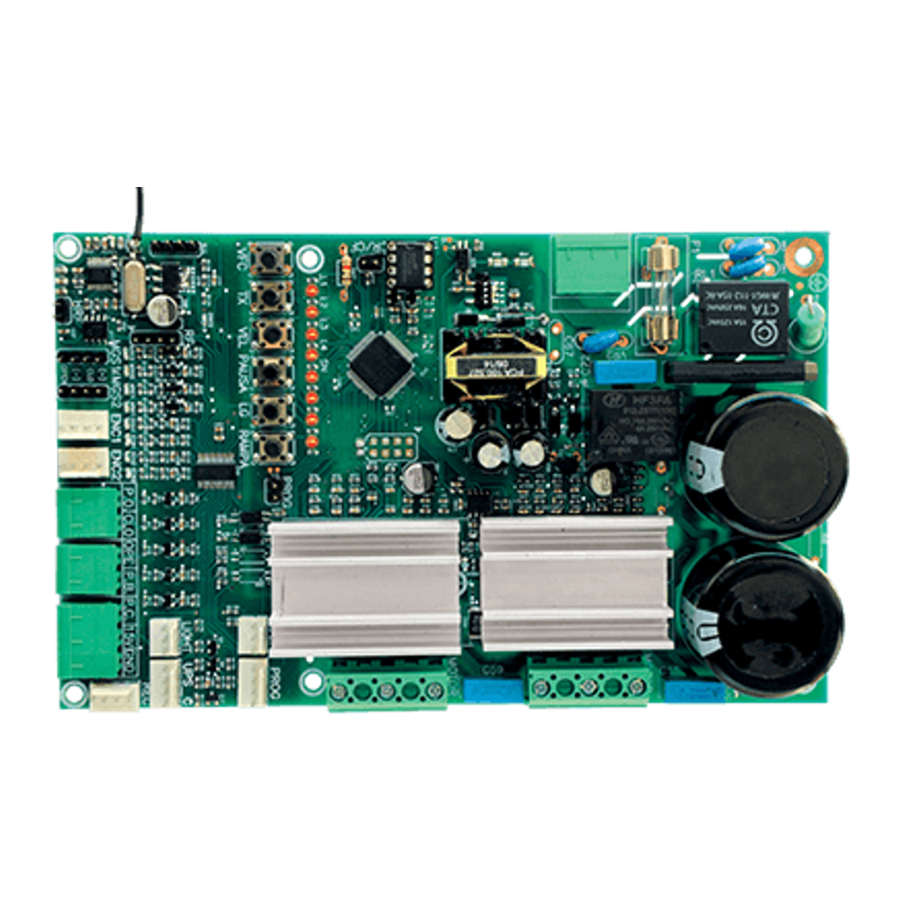

UPRAVLJAČKA JEDINICA

ELEKTRIČNI PRIKLJUČCI

Opći dijagram ožičenja može se vidjeti u nastavku.

NAPAJANJE SUSTAVA

Operator mora biti spojen na električnu mrežu putem L i N ulaza na priključnom bloku za napajanje, 110 - 220VAC konektor, prema slici 1.

Operator je dvostrukog napona (automatski raspon); samo ga treba priključiti na napajanje od 110 / 220V; frekvencija napajanja može biti 60Hz ili 50Hz.

PRIKLJUČAK INDUKCIJSKOG MOTORA

Tri kabela na indukcijskom motoru moraju biti spojena na priključne blokove "MOTOR1" i "MOTOR2". NEMA ISPRAVNOG REDOSLIJEDA BOJA². Motor 2 je tvornički postavljen kao 'delay' (odgoda) motor.

SPOJITE ENKODERE "ENC1" I "ENC2".

Koristi se za spajanje enkodera, pomoću odgovarajućeg kabela, između motora i upravljačke jedinice. Unutar mjenjača operatora nalaze se senzori koji upravljačkoj jedinici pružaju informacije o smjeru kretanja i položaju vrata tijekom rada. Takve informacije su bitne za pravilan rad automata.

Unutar enkodera nalaze se dva senzora, a svaki je predstavljen LED diodama ECA1, ECB1, ECA1 i ECB2. Svaka treperi u skladu s odgovarajućim položajem diska.

SPOJITE ELEKTROMAGNETSKU BRAVU "TRV".

Ako se odluči koristiti (opcijska) elektromagnetska brava, na ovaj konektor se mora spojiti "Optional Relay Module" (opcijski relejni modul). Upravljačka jedinica će također automatski prepoznati modul i dodati će se vremenski interval (koji se koristi za pokretanje otvaranja operatora nakon aktiviranja elektromagnetske brave).

SPOJITE "LUZ" SVJETLO DOBRODOŠLICE

Ako se odluči koristiti svjetlo dobrodošlice, na ovaj konektor se mora spojiti "Optional Relay Module" (opcijski relejni modul). Na taj način, rad svjetla dobrodošlice je uvijek omogućen.

Željeno vrijeme mora se postaviti putem DIP prekidača.

SPOJITE "RX" ODVOJENI PRIJEMNIK

Odvojeni prijemnik može se dodati upravljačkoj jedinici putem "RX" konektora.

Prije spajanja dodatne opreme (elektromagnetska brava i/ili svjetlo dobrodošlice / semafor (vizualni najavljivač izlaza), tipke itd.), preporučujemo da testirate opći rad proizvoda. Da biste to učinili, pošaljite naredbu operatoru da pokrene ciklus samoučenja.

"FOT" PRIKLJUČAK FOTONAPONSKE ĆELIJE ZA ZATVARANJE

Ovo je namjenski ulazni priključak za 'closing photocell' (fotonaponsku ćeliju za zatvaranje), koji je senzor koji detektira prepreku tijekom ciklusa zatvaranja vrata, sprječavajući pomicanje vrata ako postoji prepreka na putu. Ako dođe do blokade tijekom ciklusa zatvaranja, operator preokreće svoje kretanje u suprotnom smjeru.

Fotonaponske ćelije trebaju biti postavljene oko 50 cm (1,65 ft) iznad tla (u skladu s preporukama proizvođača), na način da su i odašiljač i prijemnik poravnati jedan s drugim. Električni priključci moraju biti sljedeći:
Priključni blok 2: 15V (pozitivno "+");
Priključni blok 1: GND (negativno "-");
Priključni blok 3: FOT (kontakt fotonaponske ćelije).

"FAB" PRIKLJUČAK FOTONAPONSKE ĆELIJE ZA OTVARANJE

Ovo je namjenski ulazni priključak za 'opening photocell' (fotonaponsku ćeliju za otvaranje), koji je senzor koji detektira prepreku tijekom ciklusa otvaranja vrata, sprječavajući pomicanje vrata ako postoji prepreka na putu. Ako dođe do blokade tijekom ciklusa otvaranja, operator prestaje s kretanjem.

Fotonaponske ćelije trebaju biti postavljene oko 50 cm (1,65 ft) iznad tla (u skladu s preporukama proizvođača), na način da su i odašiljač i prijemnik poravnati jedan s drugim. Električni priključci moraju biti sljedeći:
Priključni blok 2: 15V (pozitivno "+");
Priključni blok 1: GND (negativno "-");
Priključni blok 4: FAB (kontakt fotonaponske ćelije).

Ova upravljačka jedinica je kompatibilna s bilo kojom vrstom fotonaponske ćelije (Normalno Otvorena, Normalno Zatvorena ili Otporna). Da biste postavili fotonaponsku ćeliju koju namjeravate koristiti, morate spojiti sve fotonaponske ćelije i pritisnuti tipku "RAMPA" (zona usporavanja), sa svim poravnatim fotonaponskim ćelijama, tj. bez prepreke između njih. Također možete kalibrirati fotonaponske ćelije pomoću PROG programatora (programski alat). Da biste to učinili, morate ući u funkciju "Calibration" (kalibracija) i pritisnuti tipku "+" na tipkovnici uređaja. Postoje LED diode koje se koriste za provjeru naredbi fotonaponskih ćelija za otvaranje ("FA") i zatvaranje ("FF").

SPOJITE TIPKU "BOT".

Upravljačka jedinica potvrđuje (prepoznaje) naredbu tipke kada je priključni blok BOT spojen na GND, tj. impuls na GND.

Priključni blok 1: GND (negativno "-"); Priključni blok 4: BOT (NO kontakt).

Postoji LED dioda koja se koristi za provjeru naredbi tipke ("BOT").

SPOJITE TIPKU "ABR" SAMO ZA OTVARANJE

Upravljačka jedinica potvrđuje naredbu za otvaranje kada je priključni blok "ABR" spojen na GND, tj. impuls na GND. Priključni blok 1: GND (negativno "-"); Priključni blok 5: ABR (NO kontakt).

Postoji LED dioda koja se koristi za provjeru naredbi tipke ("ABR").

SPOJITE TIPKU "FEC" SAMO ZA ZATVARANJE

Upravljačka jedinica potvrđuje naredbu za zatvaranje kada je priključni blok "FEC" spojen na "GND" i zatim otpušten, tj. impuls na GND i tipka se mora otpustiti.

Olakšava korištenje upravljačke jedinice u sustavima kontrole pristupa koji koriste fotonaponske ćelije ili induktivne petlje za automatsko zatvaranje vrata ili automatske barijere.

Priključni blok 1: GND (negativno "-");
Priključni blok 6: FEC (NO kontakt).

Postoji LED dioda koja se koristi za provjeru naredbi priključnog bloka "FEC".

Logički kontroler osigurava 15V (maksimalno 400 mA istosmjerne struje) za napajanje fotonaponskih ćelija i prijemnika. Ako uređaji trebaju povećani napon ili struju, bit će potrebno koristiti pomoćno napajanje.

SPOJITE "HIB1" I "HIB2" SENZORE GRANIČNOG PREKIDAČA

Upravljačka jedinica potvrđuje aktivirani "reed" (jezičak) kada je pin koji mu odgovara na muškom pin headeru HIB spojen na GND, tj. impuls na GND.

Jedini uvjet koji se mora poštivati je da je jezičak koji odgovara otvaranju vrata spojen na takav način da se LED dioda "RDA1" upali na konektoru motora na priključnom bloku "MOTOR1", pin konektora "HIB" označen slovom "A". A LED dioda "RDF1" na motoru spojenom na "MOTOR1" mora se upaliti kada su vrata zatvorena, pin konektora "HIB" označen slovom "F". Isti postupak se mora provesti za drugi motor, spojen na priključni blok "MOTOR2".

"PROG" KONEKTOR

Konektor koji se koristi za komunikaciju između upravljačke jedinice i PROG ili BLUE programatora (programski alati).

"INFO_UPS" KONEKTOR

Ovaj konektor se koristi kao komunikacija između upravljačke jedinice i PPA UPS-a. S ovom instaliranom vezom, upravljačka jedinica poboljšava rad kada radi bez napajanja električnom mrežom, tj. na baterije.

Njihova poboljšanja su:

1. Upravljačka jedinica smanjuje potrošnju energije kada je motor uključen; to se postiže smanjenjem radne brzine, dosežući do 50% smanjenja;
2. Kada je upravljačka jedinica u Stand-By (stanju čekanja) modu, vrata su ili otvorena ili zatvorena, a motor je isključen, šalje naredbu UPS-u da isključi pojačalo snage i smanji potrošnju baterije, povećavajući autonomiju u takvim situacijama. S ovom značajkom moguće je ostati bez električne energije nekoliko sati bez pražnjenja baterije. Samo RF prijemnik i naredbe za aktivaciju se napajaju izravno iz baterije, što omogućuje upravljačkoj jedinici da primi naredbu i nakon toga PPA UPS uključi podizač napona i operator počne raditi. Ovaj sustav je patentiran od strane PPA.

LOGIČKA FUNKCIJA SUSTAVA VRATA

PRVA AKTIVACIJA NAKON INSTALACIJE (PREUZIMANJE / SAMOUČENJE)

Kada se pretvarač prvi put napaja, nakon što je instaliran na operator, vrata moraju biti na sredini svog hoda i moraju započeti pokret otvaranja nakon vanjske naredbe ili ako je pritisnuta tipka "CMD".

Ako se radi o pokretu zatvaranja, otvorite F/R kratkospojnik da biste promijenili smjer rada motora. Ako se F/R kratkospojnik ponovno zatvori, smjer rada se vraća na prethodni.

Nakon toga, pritisnite tipku "CMD" ili pošaljite vanjsku naredbu upravljačkoj jedinici.

Nakon toga, pustite da se vrata otvore dok se ne naslone na graničnik za otvaranje ili dok ne aktiviraju 'REEDA'. Zatim će preokrenuti smjer za zatvaranje; pustite da se naslone na graničnik za zatvaranje ili aktiviraju 'REEDF'.

Operator vrata može raditi samo s ENCODEROM ili ENCODEROM plus REED, ali ne može raditi samo s REEDOM. Kada se vrata zatvaraju tijekom samoučenja, samo naredba fotonaponske ćelije može preokrenuti kretanje vrata.

Automatska vrata su sada spremna za rad.

Napomena: Ako su krilna vrata opremljena utorom (metalna traka za držanje jednog od krila), mora se omogućiti odgoda motora putem PROG-a. Odgoda će biti omogućena na Motoru 2.

OD DRUGE AKTIVACIJE NADALJE, KADA JE UPRAVLJAČKA JEDINICA ISKLJUČENA IZ NAPAJANJA

Nakon prethodne operacije, vrata neće trebati ponovno preuzeti (zapamtiti) hod. Jednostavno će se i polako zatvoriti nakon naredbe, dok se ne naslone na graničnik za zatvaranje; motor će se sam isključiti nakon nekoliko sekundi. Automatska vrata su sada spremna za rad. U slučaju da je snop fotonaponske ćelije blokiran ili upravljačka jedinica primi naredbu tijekom ovog prvog pokreta zatvaranja, referentna točka koju treba tražiti bit će ona za otvaranje, kako bi se ubrzalo preuzimanje poznate točke hoda vrata.

U hibridnom modu, tj. REED plus ENCODER, ako se vrata nalaze u jednom od REED-ova, vrata će krenuti punom brzinom, bez potrebe za preuzimanjem hoda vrata. Važno je instalirati fiksne graničnike za otvaranje i zatvaranje na vratima koja će biti automatizirana.

PROGRAMIRANJE PARAMETARA INVERTERA

'TST' FUNKCIJA

Kada je 'TST' DIP prekidač uključen, upravljačka jedinica ulazi u način rada koji omogućuje postavljanje operatera u određenu točku njegovog kretanja (puta) kako bi se postavile granice graničnog prekidača ili čak provjerio mehanički dio.

U ovom načinu rada, kad god se pritisne tipka 'VFC', motor 1 se aktivira u smjeru kazaljke na satu dok se tipka pritišće; nakon što se otpusti, motor se sam isključuje, a kada se pritisne tipka 'TX', motor radi u smjeru suprotnom od kazaljke na satu. Tipke 'VEL' i 'PAUSA' imaju iste funkcije, odnosno, za motor 2.

PODEŠAVANJE PARAMETARA PUTEM 'TACTLED SUSTAVA'

Upravljačka jedinica također je opremljena funkcijama brzog pristupa putem svojih tipki. Kada je kratkospojnik 'PROG' zatvoren, može se pritisnuti tipka koja odgovara željenoj funkciji kako bi se ona postavila. Kako bi se povećale vrijednosti, može se ponovno pritisnuti tipka dok se ne dosegne željena razina. Postoji osam razina; LED diode od N1 do N8 označavaju odgovarajuću razinu. Ako se želi smanjiti vrijednost, može se pritisnuti ista tipka dok se LED diode ne ugase i ponovno ne krenu od prve. Kako bi se promijenio drugi parametar, pritisnite željenu tipku i ponovite postupak.

Kako bi se spremile promjene, može se otvoriti kratkospojnik 'PROG'. Vrata sada mogu normalno raditi.

Tablica funkcija programiranja:

Tipka	Opis funkcije
"VFC"	Brzina kretanja graničnog prekidača Brzina blizu graničnika. Ima interval od 5 Hz, od 10Hz do 50Hz. Napomena: Brzina stjecanja (pamćenja, samoučenja) je ista kao i kod graničnog prekidača, budući da je veća od 20 Hz; u slučaju da je manja, upravljačka ploča automatski koristi 20 Hz tijekom postupka stjecanja.
"TX"	Funkcija za dodavanje i brisanje daljinskih upravljača (TX) Dodavanje: Kako biste dodali daljinski upravljač, pritisnite tipku željenog daljinskog upravljača; zatim, primijetite da 'SN' LED brzo treperi ako prima signal. Ponovno pritisnite tipku 'TX' kako biste dodali upravljač. Primijetite da 'SN' LED ostaje upaljena kada prima signal koji je već dodan upravljačkoj jedinici. Brisanje: Kako biste izbrisali daljinske upravljače dodane u memoriju, pritisnite tipku 'TX' na 10 sekundi; primijetite da 'SN' LED treperi svake sekunde. Nakon što je protekao interval od 10 sekundi, 'SN' LED prestaje s mjerenjem vremena; u ovom trenutku, svi dodani daljinski upravljači su izbrisani.
"VEL"	Brzina Podešava brzinu otvaranja / zatvaranja vrata. Napomena: Ima interval od 10Hz, od 60Hz do 140Hz.
"PAUSA"	Poluautomatska funkcija / Vrijeme pauze u automatskom načinu rada. Ima interval od 30 sekundi, od 0 sekundi do 180 sekundi. Kada je odabrano '0', operater postaje poluautomatski.
"LG"	Vrijeme svjetla dobrodošlice. Odabire vrijeme u kojem izlaz 'LG' ostaje aktivan nakon što su se vrata zatvorila. Ima interval od 30 sekundi, od 0 sekundi do 240 sekundi.
"RAMPA"	Granični prekidač zatvaranja. Povećava ili smanjuje brzinu kojom operater počinje usporavati pri zatvaranju i otvaranju. Ima podešavanje u 8 razina.

Dodatne funkcije mogu se programirati putem PROG programatora (alata za programiranje).

BRISANJE (UKLANJANJE) ZAPAMĆENOG KRETANJA (PUTA)

Da biste izbrisali zapamćeno kretanje vrata, pritisnite tipku 'CMD' i držite je pritisnutom dok se 'SN' LED ne upali. Kada se tipka otpusti, zapamćeno kretanje se briše. Napomena: Kratkospojnik 'PROG' mora biti otvoren.

VRAĆANJE TVORNIČKIH POSTAVKI

Da biste vratili tvorničke postavke, pritisnite tipku 'CMD' dok se 'SN' LED ne upali; nemojte je otpuštati; držite je pritisnutom dok 'SN' LED ne počne treperiti.

Kada se tipka otpusti, zapamćeno kretanje se briše, a tvorničke postavke se vraćaju.

Napomena: Kratkospojnik 'PROG' mora biti otvoren.

DODAVANJE RF PREDAJNIKA

Kako biste dodali RF predajnik, pritisnite tipku na predajniku i držite je pritisnutom najmanje 2 sekunde. Nakon što su protekle dvije sekunde, pritisnite tipku 'CMD' na upravljačkoj ploči. Primijetite da je prije nego što je predajnik dodan, 'SN' LED brzo treperila; nakon toga, ostaje upaljena (uključena) tijekom prijenosa. Može se dodati najviše 256 fiksnih kodova (FC) ili Rolling Code (RC).

BRISANJE SVIH DODANIH RF PREDAJNIKA

Kako biste izbrisali sve dodane RF predajnike, zatvorite kratkospojnik 'PROG', pritisnite i otpustite tipku 'TX' jednom, a zatim je ponovno pritisnite i držite pritisnutom 10 sekundi; primijetite da 'SN' LED treperi svake sekunde. Nakon što je proteklo deset sekundi, 'SN' LED prestaje s mjerenjem vremena; u ovom trenutku svi dodani predajnici bit će izbrisani.

ODABIR PROTOKOLA RF PRIJEMA (FC/RC)

Upravljačka ploča je tvornički postavljena za primanje fiksnog koda s daljinskih upravljača; kako biste odabrali protokol prijema u načinu rada Rolling Code (RC), samo aktivirajte DIP prekidač 'CR/CF'.

Oprez: Kad god se promijeni stanje ovog DIP prekidača, s FC na RC ili obrnuto, mora se ponoviti prethodno opisani postupak, 'BRISANJE SVIH DODANIH RF PREDAJNIKA'.

SUSTAV PROTIV GNJEČENJA

Značajka protiv gnječenja detektira prisutnost prepreka na putu kretanja vrata (putu). Tijekom normalnog ciklusa rada, ako se otkrije prepreka, sustav će postupiti na sljedeći način:

1. Prilikom zatvaranja: vrata se aktiviraju u smjeru otvaranja.
2. Prilikom otvaranja: Motor se isključuje i čeka da primi naredbu za početak zatvaranja.

U ciklusu stjecanja (samoučenja), značajka protiv gnječenja ima samo funkciju prepoznavanja graničnih prekidača otvaranja i zatvaranja, tj. točka na putu gdje je otkrivena prepreka smatrat će se graničnim prekidačem.

Ovaj sustav protiv gnječenja nije dovoljan za izbjegavanje nesreća s ljudima i kućnim ljubimcima; stoga je obavezno koristiti fotoćelije na operaterima.

TEST RADA ENKODERA

Moguće je testirati enkoder automatora. Da biste to učinili, samo ih spojite na upravljačku jedinicu i provjerite trepere li LED diode 'ECA1' i 'ECB1' ili 'ECA2' i 'ECB2' kad god automator radi. Svaka LED dioda odgovara senzoru; na primjer, 'ECA1' LED dioda odgovara senzoru 'A' unutar motora s reduktorom 1.

NAPOMENA: Da bi proizvod ispravno funkcionirao, ako je potrebno spojiti kabel enkodera, preporučujemo korištenje četverožilnog kabela, pri čemu je svaka žica najmanje 1 mm. Prolaz kabela enkodera u cijevi mora biti odvojen od kabela motora, kako bi se izbjegle smetnje.

INDIKATORI DOGAĐAJA / GREŠAKA

INDIKACIJA RADA MIKROKONTROLERA

Glavna funkcija 'SN' LED diode je pokazati da mikrokontroler ploče ispravno radi; treperi fiksnom frekvencijom (~1Hz), budući da je spojen na napajanje.

INDIKACIJA PREKOMJERNE STRUJE MOTORA ILI KRATKOG SPOJA

'SN' LED brzo treperi kako bi upozorila da se pojačalo snage isključilo zbog prekomjerne struje ili kratkog spoja na motoru. Upravljačka jedinica može normalno raditi 10 sekundi nakon prekomjerne struje.

INDIKACIJA PREGRIJAVANJA

'FC' LED brzo treperi kako bi upozorila da se pojačalo snage isključilo zbog pregrijavanja hladnjaka ili okoline. Operater će moći ponovno raditi samo ako se temperatura smanji na manje od 100ºC (212°F).

INDIKACIJA NEDOSTATKA EEPROM-A

'SN' LED treperi dvaput kad god memorija nije prisutna.

INDIKACIJA EEPROM-A S NEVAŽEĆIM PODACIMA

'SN' LED treperi tri puta kad god je memorija prisutna, ali ima sadržaj koji mikrokontroler ne identificira kao važeći kod predajnika (Valid Transmitter Code).

INDIKACIJA OTVORENOG GRANIČNOG PREKIDAČA

'FC' LED treperi kad god su vrata u području otvorenog graničnog prekidača.

1INDIKACIJA ZATVORENOG GRANIČNOG PREKIDAČA

'FC' LED ostaje upaljena kad god su vrata u području zatvorenog graničnog prekidača.

INDIKACIJA OPTEREĆENJA NA KONDENZATORIMA

'BUS' LED pokazuje da postoji opterećenje na kondenzatorima pojačala snage.

Ne smije se dodirivati područje napajanja (područje kondenzatora) ploče kad god je ova LED upaljena, čak i nakon što je inverter isključen iz napajanja!

INDIKACIJA NAREDBI

LED diode 'FA', 'BOT', 'FF', 'ABR' i 'FEC' pokazuju da upravljačka jedinica prima naredbu s bilo kojeg od digitalnih ulaza, kao što su 'ABR', 'FEC', 'BOT' ili 'FOT'.

FUNKCIJE DOSTUPNE PUTEM PROG-A

Dodavanje daljinskog upravljača	Ova funkcija se koristi i za dodavanje daljinskog upravljača i za uklanjanje (brisanje) istih. Kako biste dodali jedan, morate pritisnuti tipku na daljinskom upravljaču na 2 sekunde, a zatim pritisnuti tipku '+' da biste ga dodali. Ponovite postupak za ostale tipke kako biste ih dodali u memoriju upravljačke jedinice (izborno). Kako biste uklonili sve daljinske upravljače, pritisnite istovremeno tipke '-' i '+' i držite ih pritisnutima dok se na zaslonu ne pojavi poruka "Memória Vazia!" ("Prazna memorija").
Vrijeme pauze	Vrijeme pauze u automatskom načinu rada; kada se odabere vrijeme od 0 sekundi, ulazi u poluautomatski način rada.
Rampa zatvaranja (zona usporavanja)	Područje u kojem vrata počinju usporavati prije zatvaranja.
Rampa otvaranja (zona usporavanja)	Područje u kojem vrata počinju usporavati prije otvaranja.
Brzina otvaranja	Frekvencija primijenjena na motor kako bi se otvorila vrata.
Brzina zatvaranja	Frekvencija primijenjena na motor kako bi se zatvorila vrata.
Brzina rampe otvaranja	Brzina primijenjena na motor u području blizu otvorenih vrata.
Brzina rampe zatvaranja	Brzina primijenjena na motor u području blizu zatvorenih vrata.
Snaga (sila) primijenjena na motor	S ovom funkcijom moguće je primijeniti manju snagu na operatera kako bi se zadovoljili zahtjevi sustava protiv gnječenja.
Snaga (sila) pri maloj brzini	Snaga primijenjena na motor kada je u niskoj rotaciji, područje usporavanja.
Model operatera	Funkcija koja primjenjuje početne vrijednosti na parametre bliže operateru koji se koristi.
Kalibracija ulaznih priključaka fotoćelija	Ova funkcija kalibrira ulazne priključke fotoćelija. Da biste to učinili, morate spojiti sve zaštitne uređaje na ulazne priključke 'FA' i 'FF', držati sve uređaje u ravnini (poravnati / bez prepreka) i pritisnuti tipku '+'.
Jezik	Odabir jezika PROG-a, dostupan na portugalskom, engleskom i španjolskom jeziku.
Odgoda slave (podređenog)	Odgoda motora s reduktorom slave (Motor 2). Ovdje postavljeno vrijeme koristi se za čekanje pomicanja motora 2. Tijekom zatvaranja se invertira, tj. motor 2 se prvo zatvara, a zatim čeka da počne zatvarati motor 1.
Vrijeme svjetla dobrodošlice	Odbrojavanje (Timer) koje automatski isključuje svjetlo dobrodošlice nakon što su se vrata zatvorila.
Način rada Follow Photocell (Slijedi fotoćeliju)	Funkcija koja se koristi za automatsko zatvaranje vrata nakon što vozilo prođe kroz snop fotoćelije. Kada je odabrano 0 sekundi, funkcija je deaktivirana. S vremenom različitim od 0, vrata se počinju zatvarati nakon što su svi senzori čisti i sva unaprijed postavljena vremena su istekla. U slučaju da je bilo koji senzor blokiran, mjerenje vremena se resetira.
Zaustavljanje pri otvaranju	Ova funkcija je obično omogućena u zatvorenim zajednicama, kako bi se izbjeglo da se vrata zaustave tijekom manevra otvaranja, zbog naredbi s daljinskih upravljača od nekoliko stanara u isto vrijeme.
Puls zaključavanja pri zatvaranju	Ova funkcija omogućuje zaključavanje tijekom manevra zatvaranja kako bi se uvukao njegov klin (za vrata koja nemaju mehanički uređaj koji gura klin elektromagnetske brave u tom trenutku).
Početna brzina motora	Ova funkcija podešava prvu brzinu primijenjenu na motor tijekom bilo kojeg početka kretanja; obično je niža kako bi se izbjegao vrh potrošnje energije pri pokretanju i pruža povećanu sigurnost u slučaju da je enkoder isključen ili oštećen.
Razmak graničnika	Funkcija za sustave koji koriste samo 'ReedDigital', kako bi se izbjeglo da se operater sam isključi s motorom s reduktorom previše pritisnutim uz (graničnike otvaranja i zatvaranja). Smanjuje trošenje zupčanika i drugih mehaničkih komponenti. Kada je sustav hibridan (enkoder plus magnetski reed), ova funkcija se automatski postavlja na nulu, budući da magnetski reed određuje gdje se vrata zaustavljaju.

RJEŠAVANJE PROBLEMA

Simptomi	Mogući uzrok(ci)	Radnja(e)
Vrata ne odgovaraju putanji na kojoj su instalirana (koče prije graničnika za zatvaranje ili udaraju prilikom zatvaranja).	Postoji memorirana putanja različita od putanje mjesta na kojem su instalirana.	Pritisnite oba gumba 'CMD' istovremeno i držite ih pritisnutima dok se ne upali LED 'SN'.
Vrata ostaju otvorena i kada prime naredbu za otvaranje, zatvaraju se.	Preuzimanje (memoriranje) nije pravilno izvršeno.	Pogledajte točku 3.1 Prvo aktiviranje nakon instalacije (Preuzimanje / Samoučenje).
'SN' LED brzo treperi i motor se isključuje.	Aktiviran senzor struje. To se može dogoditi kada postoji problem s motorom.	Provjerite otpor statora. Provjerite struju motora (mora biti manja od 3A RMS (prosječno) i 5A RMS (vršno) (maksimalno 2 sekunde)).
Za instaliranje digitalnih sustava kao što su enkoderi, fotoćelije, između ostalog, preporučuje se da se mreža električnih cijevi ili spojnih kabela odvoji od motora kako bi se izbjegla moguća elektronička buka.
