PPA Triflex Connect Dupla - Басқару тақтасының нұсқаулығы

КІРІСПЕ: ЭЛЕКТРОНДЫҚ ЖҮЙЕНІҢ ТЕХНИКАЛЫҚ ЕРЕКШЕЛІКТЕРІ

Triflex Connect Dupla басқару блогының барлық параметрлерін PROG программалау құралы арқылы үш тілде (португал, ағылшын немесе испан) немесе PPA's BLUE арқылы орнатуға болады. Оны индукциялық қозғалтқыштары бар PPA операторларының барлық үлгілерінде пайдалануға болады.

Ол қашықтан басқару құралдарының барлық кодтарын шифрланған түрде, сондай-ақ баяулау аймағы, кідіріс уақыты және т.б. сияқты басқару блогының жұмыс параметрлерін сақтайтын EEProm¹ жадымен жабдықталған. Блок сонымен қатар PPA-ның жеке хаттамасы бар Rolling Code қашықтан басқару құралдарымен үйлесімді.

Жүйені қашықтан басқару пульті арқылы, кіріктірілген радиожиілік қабылдағышы, бос қабылдағыш немесе NO (Әдетте ашық) контактісі бар кез келген басқа құрылғы арқылы, мысалы, түйме арқылы іске қосуға болады.

Triflex Connect Dupla - PPA UPS жүйесімен пайдалануға арналған тамаша басқару блогы. Оның батареядан жұмыс істегенде энергия тұтынуды азайтатын кейбір мүмкіндіктері бар.

Қақпаның орнын басқару PPA патенттеген "Reed Digital" деп аталатын кодтау жүйесі арқылы жүзеге асырылады.

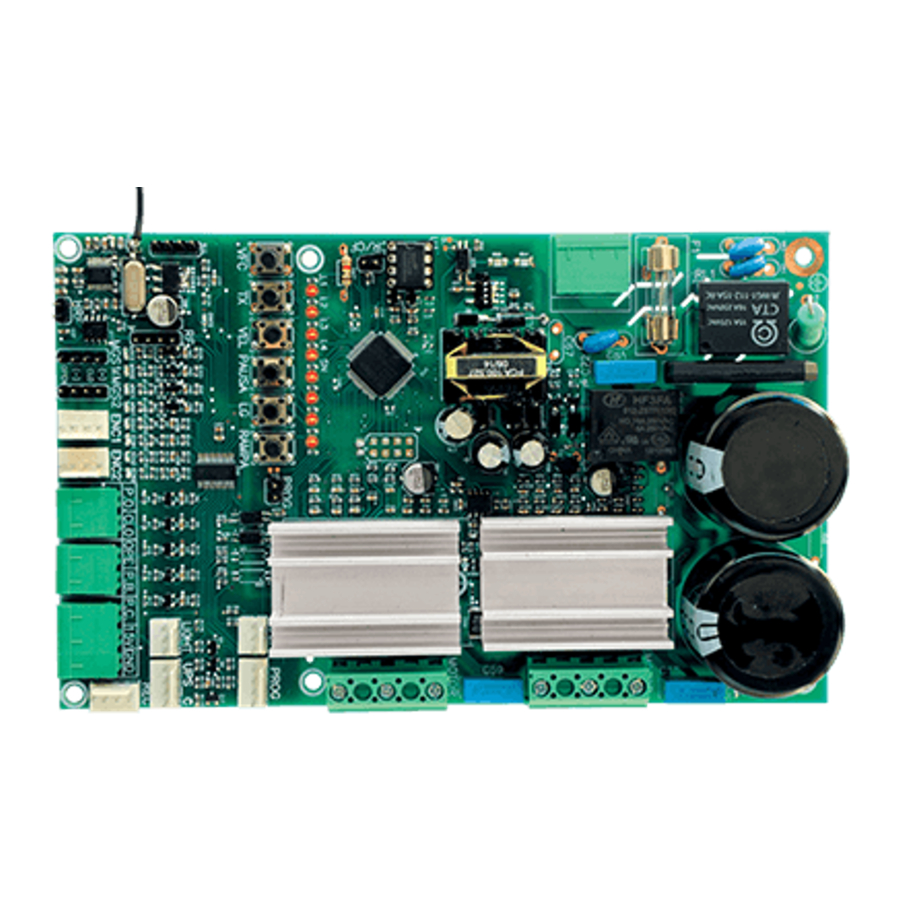

БАСҚАРУ БЛОГЫ

ЭЛЕКТРЛІК ҚОСЫЛЫМДАР

Жалпы сымдар схемасын төменде көруге болады.

ЖҮЙЕНІҢ ҚУАТ КӨЗІ

Операторды қуат терминалы блогындағы L және N кірістері арқылы электр желісіне қосу керек, 110 - 220VAC қосқышы, 1-суретке сәйкес.

Оператор қос кернеулі (автоматты ауқым); оны тек 110 / 220V қуат көзіне қосу керек; пайдалы жиілік 60 Гц немесе 50 Гц болуы мүмкін.

ИНДУКЦИЯЛЫҚ ҚОЗҒАЛТҚЫШТЫ ҚОСУ

Индукциялық қозғалтқыштағы үш кабельді "MOTOR1" және "MOTOR2" терминал блоктарына қосу керек. ДҰРЫС ТҮС ТІЗБЕГІ ЖОҚ². 2-қозғалтқыш зауыттық параметрлер бойынша "кешіктіру" қозғалтқышы ретінде орнатылған.

"ENC1" ЖӘНЕ "ENC2" КОДТАУЫШТАРЫН ҚОСУ

Ол кодтауышты қозғалтқыш пен басқару блогы арасындағы тиісті кабельді пайдалану арқылы қосу үшін қолданылады. Оператордың беріліс қорабының ішінде басқару блогына қақпаның қозғалыс бағыты мен орны туралы ақпарат беретін датчиктер бар. Бұл ақпарат автоматиканың дұрыс жұмыс істеуі үшін маңызды.

Кодтауыштың ішінде екі датчик бар және олардың әрқайсысы ECA1, ECB1, ECA1 және ECB2 жарықдиодтарымен көрсетілген. Әрқайсысы дискінің сәйкес орнына сәйкес жыпылықтайды.

"TRV" ЭЛЕКТРОМАГНИТТІК ҚҰЛЫПТЫ ҚОСУ

Егер біреу (міндетті емес) электромагниттік құлыпты пайдалануды шешсе, "Қосымша релелік модульді" осы қосқышқа қосу керек. Басқару блогы модульді автоматты түрде таниды және уақыт аралығы (электромагниттік құлыпты іске қосқаннан кейін оператордың ашылу қозғалысын бастау үшін қолданылады) қосылады.

"LUZ" СЫПАЙЫЛЫҚ ЖАРЫҒЫН ҚОСУ

Егер біреу сыпайылық жарығын пайдалануды шешсе, "Қосымша релелік модульді" осы қосқышқа қосу керек. Осылайша, сыпайылық жарығының жұмысы әрқашан қосылады.

Қажетті уақытты DIP қосқышы арқылы орнату керек.

"RX" БОС ҚАБЫЛДАҒЫШТЫ ҚОСУ

Бос қабылдағышты "RX" қосқышы арқылы басқару блогына қосуға болады.

Қосымша керек-жарақтарды (Электромагниттік құлып және/немесе Сыпайылық жарығы / Бағдаршам (Көру шығу хабарландыру құралы), түймелер және т.б.) қосудан бұрын өнімнің жалпы жұмысын тексеруді ұсынамыз. Ол үшін операторға өзін-өзі үйрену циклін бастау үшін пәрмен жіберіңіз.

"FOT" ЖАБЫЛАТЫН ФОТОЭЛЕМЕНТТІ ҚОСУ

Бұл "жабылатын фотоэлементке" арналған арнайы кіріс порты, ол қақпаның жабылу циклі кезінде кедергіні анықтайтын сенсор болып табылады, егер оның бойында кедергі болса, қақпаның қозғалуына жол бермейді. Егер жабылу циклі кезінде бітелу болса, оператор қозғалысын қарама-қарсы бағытқа өзгертеді.

Фотоэлементтерді жерден шамамен 50 см (1,65 фут) биіктікте орнату керек (өндірушінің ұсынысына сәйкес), осылайша таратқыш пен қабылдағыш бір-бірімен тураланады. Электрлік қосылымдар келесідей болуы керек:
2-терминал блогы: 15V (оң "+");
1-терминал блогы: GND (теріс "-");
3-терминал блогы: FOT (Фотоэлементтің контактісі).

"FAB" АШЫЛАТЫН ФОТОЭЛЕМЕНТТІ ҚОСУ

Бұл "ашылатын фотоэлементке" арналған арнайы кіріс порты, ол қақпаның ашылу циклі кезінде кедергіні анықтайтын сенсор болып табылады, егер оның бойында кедергі болса, қақпаның қозғалуына жол бермейді. Егер ашылу циклі кезінде бітелу болса, оператор қозғалысын тоқтатады.

Фотоэлементтерді жерден шамамен 50 см (1,65 фут) биіктікте орнату керек (өндірушінің ұсынысына сәйкес), осылайша таратқыш пен қабылдағыш бір-бірімен тураланады. Электрлік қосылымдар келесідей болуы керек:
2-терминал блогы: 15V (оң "+");
1-терминал блогы: GND (теріс "-");
4-терминал блогы: FAB (Фотоэлементтің контактісі).

Бұл басқару блогы кез келген фотоэлемент түрімен үйлесімді (Әдетте ашық, Әдетте жабық немесе Резистивті). Пайдаланылатын фотоэлементті орнату үшін барлық фотоэлементтерді қосып, барлық фотоэлементтер тураланған кезде, яғни олардың арасында кедергі болмаған кезде "RAMPA" (Баяулау аймағы) түймесін басу керек. Фотоэлементтерді PROG программалау құралын пайдалану арқылы да калибрлеуге болады. Ол үшін "Калибрлеу" функциясына кіріп, құрылғының пернетақтасындағы "+" түймесін басу керек. Ашылатын ("FA") және жабылатын ("FF") фотоэлементтердің пәрмендерін тексеру үшін пайдаланылатын жарықдиодтар бар.

"BOT" ТҮЙМЕСІН ҚОСУ

Басқару блогы BOT терминал блогы GND-ге қосылған кезде, яғни GND-ге импульс берілген кезде түйме пәрменін растайды (таныды).

1-терминал блогы: GND (Теріс "-"); 4-терминал блогы: BOT (NO Контактісі).

Түйме пәрмендерін ("BOT") тексеру үшін пайдаланылатын жарықдиод бар.

"ABR" ТЕК АШУҒА АРНАЛҒАН ТҮЙМЕСІН ҚОСУ

Басқару блогы "ABR" терминал блогы GND-ге қосылған кезде, яғни GND-ге импульс берілген кезде ашу пәрменін растайды. 1-терминал блогы: GND (Теріс "-"); 5-терминал блогы: ABR (NO Контактісі).

Түйме пәрмендерін ("ABR") тексеру үшін пайдаланылатын жарықдиод бар.

"FEC" ТЕК ЖАБУҒА АРНАЛҒАН ТҮЙМЕСІН ҚОСУ

Басқару блогы "FEC" терминал блогы "GND"-ге қосылып, содан кейін босатылған кезде, яғни GND-ге импульс берілген кезде және түйме босатылуы керек болғанда жабу пәрменін растайды.

Ол қақпаны немесе автоматты тосқауылды автоматты түрде жабу үшін фотоэлементтерді немесе индуктивті ілмектерді пайдаланатын кіруді басқару жүйелерінде басқару блогын пайдалануды жеңілдетеді.

1-терминал блогы: GND (Теріс "-");
6-терминал блогы: FEC (NO Контактісі).

"FEC" терминал блогының пәрмендерін тексеру үшін пайдаланылатын жарықдиод бар.

Логикалық контроллер фотоэлементтер мен қабылдағыштарды қуаттандыру үшін 15V (ең көбі 400 мА тұрақты ток) береді. Егер құрылғыларға жоғары кернеу немесе ток қажет болса, қосалқы қуат көзін пайдалану қажет болады.

"HIB1" ЖӘНЕ "HIB2" ШЕКТЕУ ҚОСҚЫШЫНЫҢ ДАТЧИГІНІҢ РЕДТЕРІН ҚОСУ

Басқару блогы HIB еркек пин тақырыбындағы оған сәйкес келетін пин GND-ге қосылған кезде, яғни GND-ге импульс берілген кезде "редтің" іске қосылғанын растайды.

Сақталуы тиіс жалғыз шарт - қақпаның ашылуына сәйкес келетін ретті "MOTOR1" терминал блогына, "A" әрпімен белгіленген "HIB" қосқышының пиніне қозғалтқыш қосқышына "RDA1" жарықдиоды жанатындай етіп қосу керек. Ал "MOTOR1"-ге қосылған қозғалтқышқа "RDF1" жарықдиоды қақпа жабылған кезде, "F" әрпімен белгіленген "HIB" қосқышының пинінде жануы керек. Сол процедураны "MOTOR2" терминал блогына қосылған екінші қозғалтқышқа да жүргізу керек.

"PROG" ҚОСҚЫШЫ

Басқару блогы мен PROG немесе BLUE программалау құралдары арасындағы байланыс үшін пайдаланылатын қосқыш.

"INFO_UPS" ҚОСҚЫШЫ

Бұл қосқыш басқару блогы мен PPA UPS арасындағы байланыс ретінде пайдаланылады. Бұл қосылым орнатылған кезде, басқару блогы электр желісінің қоректендіруінсіз, яғни батареялардан жұмыс істегенде жұмысын жақсартады.

Олардың жақсартулары:

1. Басқару блогы қозғалтқыш қосылған кезде энергия тұтынуды азайтады; бұл жұмыс жылдамдығын төмендету арқылы жүзеге асырылады, 50%-ға дейін төмендеуге жетеді;
2. Басқару блогы Күту режимінде болғанда, қақпа ашық немесе жабық болады және қозғалтқыш өшіріледі, ол UPS-ке қуат күшейткішін өшіру және батареяның тұтынылуын азайту үшін пәрмен жібереді, осындай жағдайларда автономияны арттырады. Бұл мүмкіндікпен батареяны тауыспай бірнеше сағат бойы электр энергиясынан айырылып қалуға болады. Тек RF қабылдағышы мен іске қосу пәрмендері ғана тікелей батареядан қуат алады, бұл басқару блогына пәрмен алуға мүмкіндік береді, содан кейін PPA UPS кернеу көтергішін қосады және оператор жұмыс істей бастайды. Бұл жүйеге PPA патент берген.

ҚАҚПА ЖҮЙЕЛЕРІНІҢ ЛОГИКАЛЫҚ ФУНКЦИЯСЫ

ОРНАТУДАН КЕЙІНГІ БІРІНШІ ІСКЕ ҚОСУ (АЛУ / ӨЗДІГІНЕН ҮЙРЕНУ)

Инвертор операторға орнатылғаннан кейін бірінші рет қуаттандырылған кезде, қақпа саяхатының ортасында болуы керек және сыртқы пәрменнен кейін немесе "CMD" түймесі басылған болса, ашылу қозғалысын бастауы керек.

Егер бұл жабылу қозғалысы болса, қозғалтқыштың жұмыс бағытын өзгерту үшін F/R секіргішін ашыңыз. Егер F/R секіргіші қайтадан жабылса, жұмыс бағыты алдыңғысына қайтады.

Осылайша, "CMD" түймесін басыңыз немесе басқару блогына сыртқы пәрмен жіберіңіз.

Содан кейін қақпаның ашылу тоқтатқышына сүйенгенше немесе "REEDA"-ны іске қосқанша ашылуына рұқсат етіңіз. Содан кейін ол жабылу үшін бағытты өзгертеді; оның жабылу тоқтатқышына сүйенуіне немесе "REEDF"-ті іске қосуына рұқсат етіңіз.

Қақпа операторы тек ENCODER немесе ENCODER плюс REED арқылы жұмыс істей алады, бірақ тек REED арқылы жұмыс істей алмайды. Өзін-өзі үйрену кезінде қақпа жабылған кезде қақпа қозғалысын тек фотоэлемент пәрмені ғана өзгерте алады.

Автоматты қақпа енді жұмыс істеуге дайын.

Ескертпе: Егер ашылмалы қақпаның науасы (жапырақтардың бірін ұстап тұруға арналған металл жолақ) болса, PROG арқылы қозғалтқыштың кідірісін қосу керек. Кідіріс 2-қозғалтқышта қосылады.

ЕКІНШІ ІСКЕ ҚОСУДАН БАСТАП, БАСҚАРУ БЛОГЫ ҚУАТ КӨЗІНЕН АЖЫРАТЫЛҒАН КЕЗДЕ

Алдыңғы операциядан кейін қақпаға саяхатты қайтадан алудың (есте сақтаудың) қажеті болмайды. Ол жай ғана пәрменнен кейін жабылу тоқтатқышына сүйенгенше баяу жабылады; қозғалтқыш бірнеше секундтан кейін өшеді. Автоматты қақпа енді жұмыс істеуге дайын. Егер фотоэлемент сәулесіне кедергі келтірілсе немесе басқару блогы осы бірінші жабылу қозғалысы кезінде пәрмен алса, қақпаның саяхатының белгілі нүктесін алуды жеделдету үшін ізделетін тірек нүктесі ашылу нүктесі болады.

Гибридті режимде, яғни REED плюс ENCODER, егер қақпа REED-тердің бірінде орналасса, қақпа қақпаның саяхатын (жолын) алудың қажеті жоқ, толық жылдамдықпен басталады. Автоматтандырылатын қақпаға бекітілген ашылу және жабылу тоқтатқыштарын орнату маңызды.

ИНВЕРТЕР ПАРАМЕТРЛЕРІН БАҒДАРЛАМАЛАУ

'TST' ФУНКЦИЯСЫ

'TST' DIP қосқышы қосулы болғанда, басқару блогы операторды өзінің жүру жолының (траекториясының) белгілі бір нүктесіне орналастыруға мүмкіндік беретін жұмыс режиміне өтеді, шекті қосқыш шектерін орнату немесе тіпті механикалық бөлікті тексеру үшін.

Бұл жұмыс режимінде, 'VFC' батырмасы басылған сайын, 1-ші мотор сағат тілімен бағытта батырма басылып тұрған кезде іске қосылады; ол босатылғаннан кейін, мотор өзі өшеді, ал 'TX' батырмасы басылғанда, мотор сағат тіліне қарсы бағытта жұмыс істейді. 'VEL' және 'PAUSA' батырмаларының 2-ші моторға сәйкесінше бірдей функциялары бар.

'TACTLED SYSTEM' АРҚЫЛЫ ПАРАМЕТРЛЕРДІ РЕТТЕУ

Басқару блогы түймелері арқылы жылдам қол жеткізу функцияларымен де жабдықталған. 'PROG' секіргіші жабылған кезде, оны орнату үшін қажетті функцияға сәйкес келетін түймені басуға болады. Мәндерді арттыру үшін, қажетті деңгейге жеткенше түймені қайтадан басуға болады. Сегіз деңгей бар; N1-ден N8-ге дейінгі жарықдиодтар сәйкес деңгейді көрсетеді. Егер мәнді азайтқыңыз келсе, жарықдиодтар өшіп, қайтадан біріншісінен басталғанша түймені басуға болады. Басқа параметрді өзгерту үшін қажетті түймені басып, процедураны қайталаңыз.

Өзгерістерді сақтау үшін 'PROG' секіргішін ашуға болады. Қақпа енді қалыпты режимде жұмыс істей алады.

Бағдарламалау функцияларының кестесі:

Түйме	Функцияның сипаттамасы
"VFC"	Шекті қосқыш жүру жылдамдығы Тоқтатқыштардың жанындағы жылдамдық. Ол 10Гц-тен 50Гц-ке дейін 5 Гц аралығына ие. Ескертпе: Алу (жаттау, өзін-өзі үйрету) жылдамдығы шекті қосқышпен бірдей, өйткені ол 20 Гц-тен үлкен; егер ол кішірек болса, басқару тақтасы алу процедурасы кезінде автоматты түрде 20 Гц пайдаланады.
"TX"	Қашықтан басқару құралдарын (TX) қосу және жою функциясы Қосу: Қашықтан басқару құралын қосу үшін, қажетті қашықтан басқару құралының түймесін басыңыз; содан кейін, егер ол сигнал қабылдап жатса, 'SN' жарықдиодының жылдам жыпылықтайтынын байқаңыз. Басқаруды қосу үшін 'TX' түймесін қайтадан басыңыз. 'SN' жарықдиоды басқару блогына қосылған сигналды қабылдаған кезде жанып тұратынын байқаңыз. Жою: Жадқа қосылған қашықтан басқару құралдарын жою үшін 'TX' түймесін 10 секунд басып тұрыңыз; 'SN' жарықдиоды әр секунд сайын жыпылықтайтынын байқаңыз. 10 секундтық аралық өткеннен кейін, 'SN' жарықдиоды уақытты тоқтатады; осы сәтте барлық қосылған қашықтан басқару құралдары жойылады.
"VEL"	Жылдамдық Қақпаның ашылу/жабылу жылдамдығын реттейді. Ескертпе: Ол 60Гц-тен 140Гц-ке дейін 10 Гц аралығына ие.
"PAUSA"	Жартылай автоматты функция/Автоматты режимдегі кідіріс уақыты. Ол 0 секундтан 180 секундқа дейін 30 секунд аралығына ие. '0' таңдалғанда, оператор жартылай автоматты болады.
"LG"	Сыпайылық жарығының уақыты. Қақпа жабылғаннан кейін 'LG' шығысының қанша уақыт белсенді болып қалатынын таңдайды. Ол 0 секундтан 240 секундқа дейін 30 секунд аралығына ие.
"RAMPA"	Жабылу шекті қосқышы. Оператордың жабылу және ашылу кезінде баяулауды бастау жылдамдығын арттырады немесе азайтады. Оның 8 деңгейлі реттеуі бар.

Қосымша функцияларды PROG бағдарламашысы (Бағдарламалау құралы) арқылы бағдарламалауға болады.

ЖАТТАЛҒАН ЖҮРУДІ (ТРАЕКТОРИЯНЫ) ТАЗАЛАУ (ЖОЮ)

Қақпаның жатталған жүруін тазарту үшін, 'CMD' түймесін басып, 'SN' жарықдиоды жанғанша басып тұрыңыз. Түйме босатылған кезде, жатталған жүру тазартылады. Ескертпе: 'PROG' секіргіші ашық болуы керек.

ЗАУЫТТЫҚ ӘДЕПКІ ПАРАМЕТРЛЕРДІ ҚАЛПЫНА КЕЛТІРУ

Зауыттық параметрлерді қалпына келтіру үшін, 'CMD' түймесін 'SN' жарықдиоды жанғанша басыңыз; оны босатпаңыз; 'SN' жарықдиоды жыпылықтай бастағанша басып тұрыңыз.

Түйме босатылған кезде, жатталған жүру тазартылады және зауыттық параметрлер қалпына келтіріледі.

Ескертпе: 'PROG' секіргіші ашық болуы керек.

RF ТРАНСМИТТЕРІН ҚОСУ

RF трансмиттерін қосу үшін, трансмиттердегі түймені басып, кемінде 2 секунд басып тұрыңыз. Екі секунд өткеннен кейін, басқару тақтасындағы 'CMD' түймесін басыңыз. Трансмиттер қосылғанға дейін 'SN' жарықдиоды жылдам жыпылықтағанын байқаңыз; кейін ол беріліс кезінде жанып тұрады. Ең көбі 256 Тіркелген кодты (FC) немесе Айналмалы кодты (RC) қосуға болады.

БАРЛЫҚ ҚОСЫЛҒАН RF ТРАНСМИТТЕРЛЕРІН ЖОЮ

Барлық қосылған RF трансмиттерлерін жою үшін, 'PROG' секіргішін жабыңыз, 'TX' түймесін бір рет басып босатыңыз, содан кейін оны қайтадан басып, 10 секунд басып тұрыңыз; 'SN' жарықдиоды әр секунд сайын жыпылықтайтынын байқаңыз. Он секунд өткеннен кейін, 'SN' жарықдиоды уақытты тоқтатады; осы сәтте барлық қосылған трансмиттерлер жойылады.

RF ҚАБЫЛДАУ ХАТТАМАСЫН ТАҢДАУ (FC/RC)

Басқару тақтасы қашықтан басқару құралдарынан Тіркелген кодты қабылдауға зауыттық түрде орнатылған; Айналмалы код режиміндегі (RC) қабылдау хаттамасын таңдау үшін, 'CR/CF' DIP қосқышын іске қосыңыз.

Ескерту: Осы DIP қосқышының күйі FC-ден RC-ге немесе керісінше өзгерген сайын, бұрын сипатталған 'БАРЛЫҚ ҚОСЫЛҒАН RF ТРАНСМИТТЕРЛЕРІН ЖОЮ' процедурасын қайталау керек.

ҚЫСУҒА ҚАРСЫ ЖҮЙЕ

Қысуға қарсы функция қақпаның жүру (траекториясы) жолындағы кедергілердің бар екенін анықтайды. Қалыпты жұмыс циклі кезінде, егер кедергі анықталса, жүйе келесідей әрекет етеді:

1. Жабылған кезде: қақпа ашылу бағытында іске қосылады.
2. Ашылған кезде: Мотор өшіріледі және жабылуды бастау үшін пәрменді күтеді.

Алу (өзін-өзі үйрету) циклінде, қысуға қарсы функция тек ашылу және жабылу шекті қосқыштарын тану функциясына ие, яғни кедергі анықталған жүру нүктесі шекті қосқыш болып саналады.

Бұл қысуға қарсы жүйе адамдар мен үй жануарларымен болатын жазатайым оқиғаларды болдырмау үшін жеткіліксіз; сондықтан операторларда фотоэлементтерді пайдалану міндетті болып табылады.

ЕНКОДЕРДІҢ ЖҰМЫСЫН ТЕСТІЛЕУ

Автоматтардың енкодерлерін тестілеуге болады. Ол үшін оларды басқару блогына қосып, автомат жұмыс істеген сайын 'ECA1' және 'ECB1' немесе 'ECA2' және 'ECB2' жарықдиодтары жыпылықтайтынын тексеру керек. Әрбір жарықдиод сенсорға сәйкес келеді; мысалы, 'ECA1' жарықдиоды 1-ші редукторлы мотордың ішіндегі 'A' сенсорына сәйкес келеді.

ЕСКЕРТПЕ: Өнімнің дұрыс жұмыс істеуі үшін, егер енкодер кабелін жалғау қажет болса, әр сымы кемінде 1 мм болатын төрт сымды кабельді пайдалануды ұсынамыз. Кедергілерді болдырмау үшін енкодер кабелінің өткізгіш құбырындағы өтуі мотор кабелінен бөлек болуы керек.

ОҚИҒА / АҚАУ КӨРСЕТКІШТЕРІ

МИКРОКОНТРОЛЛЕРДІҢ ЖҰМЫСЫН КӨРСЕТУ

'SN' жарықдиодының негізгі функциясы тақта микроконтроллерінің дұрыс жұмыс істеп тұрғанын көрсету болып табылады; ол тұрақты жиілікпен (~1Гц) жыпылықтайды, өйткені ол қуат көзіне қосылған.

МОТОРДЫҢ АСЫРА ТОКЫ НЕМЕСЕ ҚЫСҚА ТҰЙЫҚТАЛУЫН КӨРСЕТУ

'SN' жарықдиоды қуат күшейткішінің мотордағы асыра ток немесе қысқа тұйықталу салдарынан қарусызданғанын ескерту үшін жылдам жыпылықтайды. Басқару блогы асыра тоқтан кейін 10 секундтан кейін қалыпты режимде жұмыс істей алады.

ҚЫЗУДЫ КӨРСЕТУ

'FC' жарықдиоды жылу таратқыштың немесе қоршаған ортаның қызып кетуіне байланысты қуат күшейткішінің қарусызданғанын ескерту үшін жылдам жыпылықтайды. Оператор температура 100ºC-тан (212°F) төмендеген жағдайда ғана қайтадан жұмыс істей алады.

EEPROM-НЫҢ ЖОҚТЫҒЫН КӨРСЕТУ

'SN' жарықдиоды жад жоқ болған сайын екі рет жыпылықтайды.

ЖАРАМСЫЗ ДЕРЕКТЕРІ БАР EEPROM-ДЫ КӨРСЕТУ

'SN' жарықдиоды жад бар болған сайын үш рет жыпылықтайды, бірақ оның ішіндегісін микроконтроллер Жарамды трансмиттер коды ретінде анықтамайды.

АШЫҚ ШЕКТІ ҚОСҚЫШТЫ КӨРСЕТУ

'FC' жарықдиоды қақпа ашық шекті қосқыш аймағында болған сайын жыпылықтайды.

1ЖАБЫҚ ШЕКТІ ҚОСҚЫШТЫ КӨРСЕТУ

'FC' жарықдиоды қақпа жабық шекті қосқыш аймағында болған сайын жанып тұрады.

КОНДЕНСАТОРЛАРДАҒЫ ЖҮКТЕМЕНІ КӨРСЕТУ

'BUS' жарықдиоды қуат күшейткішінің конденсаторларында жүктеме бар екенін көрсетеді.

Инвертор қуат көзінен ажыратылғаннан кейін де осы жарықдиод жанған кезде тақтаның қуат аймағына (конденсаторлар аймағына) тиісуге болмайды!

ПӘРМЕНДЕРДІ КӨРСЕТУ

'FA', 'BOT', 'FF', 'ABR' және 'FEC' жарықдиодтары басқару блогының 'ABR', 'FEC', 'BOT' немесе 'FOT' сияқты кез келген сандық кірістерден пәрмен қабылдап жатқанын көрсетеді.

PROG АРҚЫЛЫ ҚОЛ ЖЕТІМДІ ФУНКЦИЯЛАР

Қашықтан басқару құралын қосу	Бұл функция қашықтан басқару құралын қосу және оларды жою (өшіру, жою) үшін де қолданылады. Біреуін қосу үшін қашықтан басқару құралындағы түймені 2 секунд басып, содан кейін оны қосу үшін '+' түймесін басу керек. Басқару блогының жадына қосу үшін басқа түймелер үшін процедураны қайталаңыз (міндетті емес). Барлық қашықтан басқару құралдарын жою үшін '-' және '+' түймелерін бір уақытта басып, дисплейде "Memória Vazia!" ("Бос жад") хабарламасы пайда болғанша басып тұрыңыз.
Кідіріс уақыты	Автоматты режимдегі кідіріс уақыты; 0 секунд уақыты таңдалғанда, ол жартылай автоматты режимге өтеді.
Жабылу пандусы (баяулау аймағы)	Қақпа жабылу алдында баяулауды бастайтын аймақ.
Ашылу пандусы (баяулау аймағы)	Қақпа ашылу алдында баяулауды бастайтын аймақ.
Ашылу жылдамдығы	Қақпаны ашу үшін моторға қолданылатын жиілік.
Жабылу жылдамдығы	Қақпаны жабу үшін моторға қолданылатын жиілік.
Ашылу пандусының жылдамдығы	Ашық қақпаның жанындағы аймақта моторға қолданылатын жылдамдық.
Жабылу пандусының жылдамдығы	Жабық қақпаның жанындағы аймақта моторға қолданылатын жылдамдық.
Моторға қолданылатын күш (күш)	Бұл функцияның көмегімен қысуға қарсы жүйелердің талаптарын қанағаттандыру үшін операторға төменгі күш қолдануға болады.
Төмен жылдамдықтағы күш (күш)	Төмен айналу кезінде, баяулау аймағында моторға қолданылатын күш.
Оператор үлгісі	Қолданылатын операторға жақынырақ параметрлерге бастапқы мәндерді қолданатын функция.
Фотоэлемент кіріс порттарын калибрлеу	Бұл функция фотоэлементтердің кіріс порттарын калибрлейді. Ол үшін барлық қорғаныс құрылғыларын 'FA' және 'FF' кіріс порттарына қосып, барлық құрылғыларды деңгейде (тураланған / кедергісіз) ұстап, '+' түймесін басу керек.
Тіл	PROG тілін таңдау, португал, ағылшын және испан тілдерінде қол жетімді.
Құл кешігуі	Құл редукторлы мотордың (2-ші мотор) кешігуі. Мұнда орнатылған уақыт 2-ші моторды жылжытуды күту үшін қолданылады. Жабылған кезде ол инверттеледі, яғни 2-ші мотор бірінші жабылады, содан кейін 1-ші моторды жабуды бастауды күтеді.
Сыпайылық жарығының уақыты	Қақпа жабылғаннан кейін сыпайылық жарығын автоматты түрде өшіретін кері санақ (таймер).
Фотоэлемент режимін қадағалау	Көлік фотоэлемент сәулесінен өткеннен кейін қақпаны автоматты түрде жабу үшін қолданылатын функция. 0 секунд таңдалғанда, функция өшіріледі. 0-ден өзгеше уақытпен барлық сенсорлар тазартылғаннан кейін және барлық алдын ала орнатылған уақыттар өткеннен кейін қақпа жабыла бастайды. Кез келген сенсор кедергі болған жағдайда, уақыт қайта орнатылады.
Ашылу кезінде тоқтау	Бұл функция әдетте қақпалы қауымдастықтарда қосылады, қақпаның бір уақытта бірнеше тұрғынның қашықтан басқару құралдарынан түскен пәрмендерге байланысты ашылу маневрі кезінде тоқтап қалуын болдырмау үшін.
Жабылу кезінде импульсті құлыптау	Бұл функция жабылу маневрі кезінде құлыпты іске қосады, оның түйреуішін тарту үшін (сол сәтте электромагниттік құлыптың түйреуішін итеретін механикалық құрылғысы жоқ қақпалар үшін).
Мотордың бастапқы жылдамдығы	Бұл функция қозғалыстың кез келген басталуы кезінде моторға қолданылатын бірінші жылдамдықты реттейді; ол әдетте бастапқыда энергия тұтынудың шыңынан аулақ болу үшін төменірек болады және енкодер ажыратылған немесе зақымдалған жағдайда оған қауіпсіздікті арттырады.
Тоқтатқыштардың аралығы	'ReedDigital' жүйелерін ғана пайдаланатын жүйелерге арналған функция, оператордың редукторлы мотормен (ашылу және жабылу) тоқтатқыштарға қатты қысылып өшіп қалуын болдырмау үшін. Ол тісті доңғалақтың және басқа да механикалық компоненттердің тозуын азайтады. Жүйе гибридті болған кезде (Енкодер плюс магниттік рид), бұл функция автоматты түрде нөлге орнатылады, өйткені қақпаның қай жерде тоқтайтынын магниттік рид анықтайды.

АҚАУЛЫҚТЫ ТҮЗЕТУ

Белгілері	Ықтимал себеп(тер)і	Шара(лар)
Қақпа орнатылған жердің жүрісіне сәйкес келмейді (жабу тоқтатқышына дейін тежеледі немесе жабылған кезде қатты жабылады).	Орнатылған жердің жүрісінен өзгеше есте сақталған жүріс бар.	'SN' LED шамы жанғанша 'CMD' батырмаларын бір уақытта басып тұрыңыз.
Қақпа ашық күйінде қалады және ашу командасын алғанда жабылады.	Алу (Жаттау) дұрыс орындалмаған.	3.1 тармағын қараңыз. Орнатудан кейінгі бірінші іске қосу (Алу / Өзін-өзі үйрету).
'SN' LED шамы тез жыпылықтайды және қозғалтқыш өшеді.	Ток датчигі іске қосылды. Бұл қозғалтқышта ақау болған кезде пайда болуы мүмкін.	Статордың резисторын тексеріңіз. Қозғалтқыш тогын тексеріңіз (ол 3A RMS (Орташа) және 5A RMS (шыңы) (Ең көбі 2 секунд) аз болуы керек).
Энкодерлер, фотоэлементтер және т.б. сияқты сандық жүйелерді орнату үшін электрлік немесе қосылатын кабельдердің желілік құбырларын ықтимал электрондық шуды болдырмау үшін қозғалтқыштан бөлек орналастыру ұсынылады.

КЕПІЛДІКТІҢ ЖАЛПЫ ШАРТТАРЫ МЕН ЕРЕЖЕЛЕРІ

MOTOPPAR, Automatic Gate Operators Ltd. өнеркәсібі және саудасы, CNPJ (Заңды тұлғалардың ұлттық тізілімі) бойынша 52.605.821/0001-55 нөмірімен тіркелген, 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazil, Zip Code 17400-000 мекенжайында орналасқан, PPA Products өндірушісі, осы арқылы осы өнімге дизайн, өндіріс немесе құрастыру ақауларына және/немесе оның мақсатына сай пайдалануды дұрыс немесе жеткіліксіз ететін материалдық сапа кемшіліктерінің нәтижесінде қолдау көрсете отырып, сатып алу уақытынан бастап тоқсан күндік заңды мерзім ішінде кепілдік береді, егер нұсқаулықта сипатталған орнату нұсқаулары сақталса.

PPA өнімдеріне деген сенім мен сенімнің арқасында біз жоғарыда аталған мерзімге тағы 275 күн қосамыз, бір жылдық кепілдік мерзіміне жетеміз, дәл сол сияқты тұтынушының сатып алуды растайтын құжат (Тұтынушының түбіртегі) арқылы дәлелденген сатып алу уақытынан бастап есептеледі.

Ұсыныс:
Операторды орнатуды да, техникалық қызмет көрсетуді де PPA уәкілетті техникалық қызметі орындағаны жөн. Егер өнім істен шықса немесе дұрыс жұмыс істемесе, оны жөндеу үшін уәкілетті техникалық қызметке жүгініңіз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.
