Bose Acoustimass 15/16 Series II - Priročnik za sisteme zvočnikov za domačo zabavo

Namestitev

Preden začnete

Cenimo vašo izbiro sistema zvočnikov za domači kino Bose Acoustimass 15 serije II ali Acoustimass 16.

Tehnologija zvočnikov Bose Virtually Invisible^® vam omogoča, da uživate v realističnih predstavah doma iz najnovejših filmov, CD-jev in televizijskih oddaj s prostorskim zvokom, brez sobe, polne zvočnikov. Niz zvočnikov v obliki kocke skupaj z napajanim modulom Acoustimass reproducira celoten spekter zvoka iz večkanalnega digitalnega programiranja. Integrirana obdelava signala zagotavlja popolno zmogljivost nizkih tonov iz vseh kanalov pri vseh ravneh poslušanja, ne glede na nastavitve vašega sprejemnika.

Vaš stereo video snemalnik, stereo televizor ali DVD predvajalnik pošlje kodirano programsko gradivo sprejemniku za prostorski zvok, ki interpretira in distribuira informacije napajanemu modulu Acoustimass. Modul zagotavlja nizke tone za vse kanale in pošilja ustrezne zvoke vsakemu nizu zvočnikov v obliki kocke. Mešanica zvoka se razlikuje glede na različne vrste programov: dialog se običajno pošlje v osrednji niz zvočnikov v obliki kocke, vizualni zvočni oder ustvarijo levi in desni sprednji niz zvočnikov v obliki kocke, vi pa se počutite, kot da ste v središču dogajanja, ker so zvoki in posebni učinki usmerjeni v zadnji niz zvočnikov v obliki kocke. Na kateri koli točki predstave s prostorskim zvokom lahko slišite zvok iz enega, nekaj ali vseh nizov zvočnikov v obliki kocke.

Če želite izbrati programsko gradivo, kodirano s prostorskim zvokom, poiščite izraze "Surround" (prostorski), "Dolby Surround" (Dolby prostorski), simbol dvojnega D , "Dolby Digital" (Dolby Digital) , druge digitalne formate ali besedo "surround" (prostorski) pred televizijskim prenosom. Vaš sistem je združljiv s sprejemniki za domači kino. Uživate lahko tudi v številnih stereo programih, ki niso kodirani s prostorskim zvokom.

Razpakiranje škatle

Napajani modul Acoustimass tehta 15 kg (33 funtov). Za preprečitev poškodb uporabljajte dobro tehniko dvigovanja.

Da bi se izognili nevarnosti zadušitve, hranite plastične vrečke, ki ovijajo te zvočnike, izven dosega otrok.

Opomba: Tega izdelka ne smete napajati z nobenim pretvornikom DC-AC, ki ga lahko najdete v avtomobilih, vozilih za prosti čas, čolnih, ladjah ali drugih podobnih situacijah.

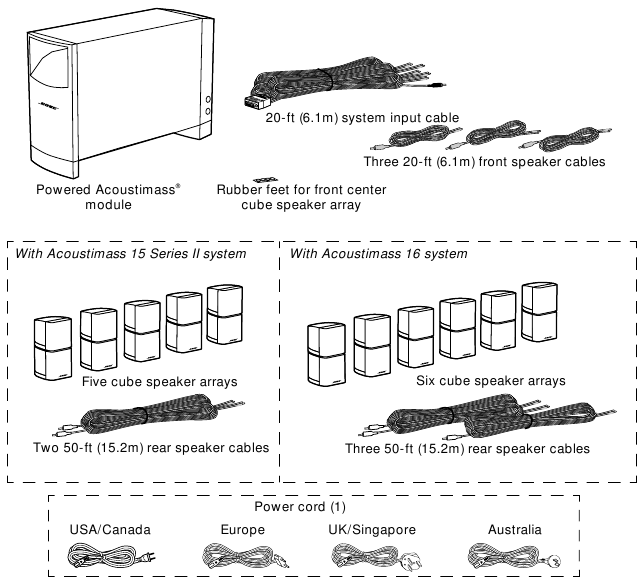

Pazljivo razpakirajte vsebino škatle

1. Odstranite rjavo notranjo škatlo, ki vsebuje nize zvočnikov v obliki kocke.
2. Nežno prevrnite škatlo na stran.
3. Počasi izvlecite modul Acoustimass iz škatle.
4. Postavite modul pokonci.

Če se zdi, da so nizi zvočnikov v obliki kocke ali modul poškodovani, jih ne uporabljajte. Vse zapakirajte nazaj v originalno škatlo in se takoj obrnite na pooblaščenega prodajalca Bose. Če želite neposredno stopiti v stik z družbo Bose, si oglejte seznam pisarn in telefonskih številk, priloženih vašemu sistemu.

Opomba: Zdaj je pravi čas, da zabeležite serijsko številko teh zvočnikov in na garancijskem listu. Prosimo, shranite ves embalažni material za morebitno prihodnjo uporabo.

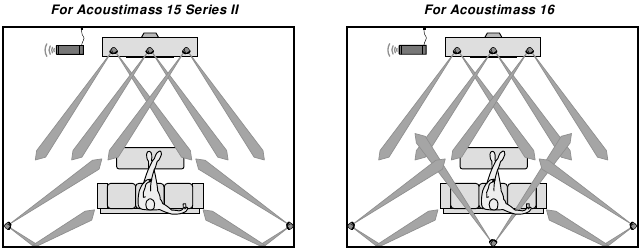

Postavitev zvočnikov za doseganje realističnega zvoka domačega kina

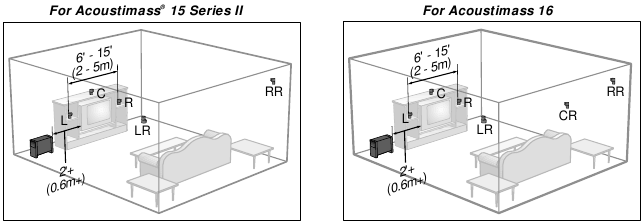

Predlagana postavitev domačega kina je prikazana na sliki 2. Morda boste želeli zvočnike postaviti drugače, da bi izkoristili zvočne značilnosti različnih prostorov. Tukaj je nekaj predlaganih smernic za postavitev vašega zvočniškega sistema:

Slika 2
Predlagane postavitve domačega kina

• Nizi zvočnikov v obliki kocke so enaki in se lahko uporabljajo za kateri koli kanal.
• Vsi nizi zvočnikov v obliki kocke so magnetno zaščiteni, da preprečijo motnje v televizijski sliki.
• Zgornji in spodnji del nizov zvočnikov v obliki kocke je mogoče zasukati, da ustvarite vzorce zvoka, ki napolnijo prostor.

• Stenski nosilci in talna stojala Bose lahko razširijo vaše možnosti postavitve. Glejte "Dodatna oprema". Prosimo, da natančno upoštevate navodila za stenski nosilec. Pravilna montaža bo zagotovila optimalno delovanje in varnost vašega sistema.

Opomba: Sistem Acoustimass 15 serije II je mogoče nadgraditi z dodajanjem osrednjega zadnjega niza zvočnikov v obliki kocke. Glejte "Nadgradnja vašega zvočniškega sistema Acoustimass 15 serije II".

Da bi preprečili motnje, naj bo modul Acoustimass oddaljen vsaj 0,6 m (2 čevlja) od vašega televizorja.

Sprednji osrednji niz zvočnikov v obliki kocke

Sprednji osrednji niz zvočnikov v obliki kocke lokalizira dogajanje in dialog na vašem zaslonu. Zdi se, da zvok prihaja iz slike.

• Postavite sprednji osrednji niz zvočnikov v obliki kocke nad, pod ali na vrh vašega televizorja. Če je spodaj, se prepričajte, da nikakor ne podpira teže televizorja.
• Sprednji niz zvočnikov v obliki kocke naj bo čim bližje navpični sredini zaslona, za najbolj natančno reprodukcijo dialoga.

Izberite stabilno in ravno površino za vaše nize zvočnikov v obliki kocke. Vibracije lahko povzročijo njihovo premikanje, zlasti na gladkih površinah, kot so marmor, steklo ali visoko poliran les. Če postavljate osrednji niz zvočnikov v obliki kocke na vrh vašega televizorja, uporabite komplet štirih priloženih gumijastih nogic. Dodatne gumijaste nogice (številka dela 178321-04) lahko brezplačno dobite, če se obrnete na službo za pomoč strankam Bose^®. Oglejte si seznam telefonskih številk, priloženih vašemu sistemu.

Sprednji levi in desni niz zvočnikov v obliki kocke

Sprednji levi in desni niz zvočnikov v obliki kocke ustvarjata zvočno sliko, ki je širša od zaslona in se zdi naravna gledalcem, ki sedijo kjer koli v sobi. Nize zvočnikov v obliki kocke lahko postavite blizu televizijskega zaslona brez motenj slike. Sprednje nize zvočnikov v obliki kocke postavite na vsako stran vašega televizorja, vsaj 2 m (6 čevljev) ali do 5 m (15 čevljev) narazen (glejte sliko 2).

Zadnji nizi zvočnikov v obliki kocke

Zadnji ali prostorski nizi zvočnikov v obliki kocke dodajajo diskretne zvoke in posebne učinke, ki razširijo vizualno sliko in gledalca pripeljejo v središče dogajanja. Zadnji nizi zvočnikov v obliki kocke lahko prenašajo tudi dialog.

• Postavite levi in desni zadnji niz zvočnikov v obliki kocke tako, da zvok doseže gledalca z obeh strani, ne pa neposredno od zadaj (glejte sliko 2).
• Zadnje nize zvočnikov v obliki kocke postavite na višino ušes (ko sedite) ali višje, če je mogoče.
• Zasukajte zgornji in spodnji del zadnjih nizov zvočnikov v obliki kocke, da usmerite zvok na sprednji in zadnji del poslušalca.
• Če imate osrednji zadnji niz zvočnikov v obliki kocke (sistem Acoustimass 16 ali nadgrajeni sistem Acoustimass 15 serije II), ga postavite tako, da bo centriran med levim in desnim zadnjim nizom zvočnikov v obliki kocke (glejte sliko 2).

Napajani modul Acoustimass

Tehnologija zvočnikov Bose^® Acoustimass izkorišča dejstvo, da je vir čistega nizkega zvoka težko locirati, zato lahko napajani modul Acoustimass priročno skrijete izven vidnega polja. Postavite modul na isti konec sobe kot televizijski monitor.

• Modul lahko skrijete za pohištvom, vendar ne blokirajte odprtine. Prepričajte se, da je med katero koli površino in sprednjo odprtino ali rešetko na dnu vsaj 5 cm (2 palca).
• Če je odprtina obrnjena proti steni, se nizki toni povečajo; če je obrnjena stran, se nizki toni zmanjšajo.

Da bi preprečili motnje, naj bo modul oddaljen vsaj 0,6 m (2 čevlja) od vašega televizorja.

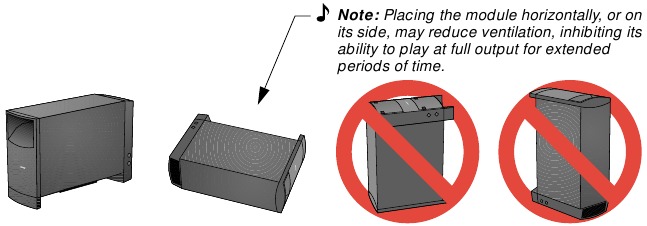

Opomba: Če modul postavite vodoravno ali na stran, se lahko zmanjša prezračevanje, kar ovira njegovo sposobnost predvajanja pri polni moči daljše časovno obdobje.

Priključitev zvočnikov

Nikoli ne priključujte nizov zvočnikov v obliki kocke neposredno na izhod sprejemnika. Vedno jih priključite na napajani modul Acoustimass^®, nato pa modul priključite na sprejemnik.

Nikoli ne uporabljajte poškodovanih ali razcefranih žic, ki lahko povzročijo električni udar ali poškodujejo vaš sistem. Priloženi kabli niso namenjeni za namestitev v steno. Preverite lokalne gradbene predpise ali poiščite usposobljenega monterja.

Priključitev sprednjih nizov zvočnikov v obliki kocke na modul Acoustimass

Trije posamezni 6,1 m (20 čevljev) dolgi kabli za zvočnike povezujejo osrednji, desni in levi sprednji niz zvočnikov v obliki kocke z modulom Acoustimass (slika 5). Prepričajte se, da ustreza pravi kabel ustrezni lokaciji zvočnika. Sprednji kabli za zvočnike imajo modre priključke RCA na enem koncu z vtisnjenimi črkami L (levo), R (desno) ali C (sredina). Na drugih koncih kablov sta dve žici. Rdeči obročki na žici + so označeni z LEVO, DESNO ali SREDINA.

Opomba: Osrednji zadnji niz zvočnikov v obliki kocke je vključen v sistem Acoustimass 16 ali pa ga je mogoče dodati sistemu Acoustimass 15 serije II. Za informacije o nadgradnji glejte "Nadgradnja vašega zvočniškega sistema Acoustimass 15 serije II".

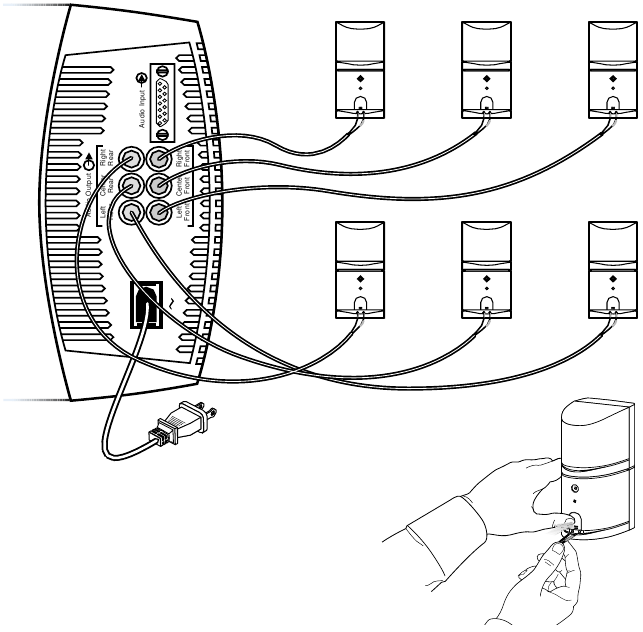

Slika 5
Priključki nizov zvočnikov v obliki kocke na modul Acoustimass

1. Priključite par žic, označen s SREDINA, na osrednji niz zvočnikov v obliki kocke. Pritisnite jeziček priključka na zadnji strani niza zvočnikov v obliki kocke. Vstavite označeno (+) žico v rdeči priključek in navadno (–) žico v črni priključek. Sprostite jeziček, da pritrdite žice.
2. Priključite par žic, označen z DESNO, na desni sprednji niz zvočnikov v obliki kocke (na desno stran televizorja, ko ste obrnjeni proti njemu).
3. Priključite par žic, označen z LEVO, na levi sprednji niz zvočnikov v obliki kocke.
4. Priključite drugi konec vsakega kabla v modre priključke RCA SPREDNJA SREDINA, SPREDNJA DESNA in SPREDNJA LEVA na modulu Acoustimass.

Priključitev zadnjih nizov zvočnikov v obliki kocke na modul Acoustimass

Vsak zadnji niz zvočnikov v obliki kocke je povezan z modulom Acoustimass s 15 m (50 čevljev) dolgim kablom za zvočnike (slika 5). Prepričajte se, da ustreza pravi kabel ustrezni lokaciji zvočnika. Zadnji kabli za zvočnike imajo oranžne priključke RCA na enem koncu z vtisnjenimi črkami LZ (levo zadaj), DZ (desno zadaj) ali CZ (sredina zadaj). Na drugih koncih kablov sta dve žici. Rdeči obročki na žicah + so označeni z LEVO ZADAJ, DESNO ZADAJ ali SREDINA ZADAJ.

1. Priključite par žic, označen z DESNO ZADAJ, na desni zadnji niz zvočnikov v obliki kocke (na vaši desni strani, ko ste obrnjeni proti televizorju). Pritisnite jeziček priključka na zadnji strani niza zvočnikov v obliki kocke.
   Vstavite označeno žico v rdeči priključek in navadno žico v črni priključek. Sprostite jeziček, da pritrdite žice.
2. Priključite par žic, označen z LEVO ZADAJ, na levi zadnji niz zvočnikov v obliki kocke.
3. Če imate osrednji zadnji niz zvočnikov v obliki kocke (sistem Acoustimass 16 ali nadgrajeni sistem Acoustimass 15 serije II), priključite par žic, označen s SREDINA ZADAJ, na osrednji zadnji niz zvočnikov v obliki kocke.

Opomba: Sistem Acoustimass 15 serije II je mogoče nadgraditi z dodajanjem osrednjega zadnjega niza zvočnikov v obliki kocke. Glejte "Nadgradnja vašega zvočniškega sistema Acoustimass 15 serije II".

4. Priključite drugi konec vsakega kabla v oranžne priključke RCA DESNO ZADAJ, LEVO ZADAJ in SREDINA ZADAJ na modulu Acoustimass.

Priključitev modula Acoustimass na sprejemnik

6,1 m (20 čevljev) dolg vhodni kabel sistema povezuje modul z vašim sprejemnikom za prostorski zvok (glejte sliko 6). Vhodni kabel sistema ima večpinski priključek na enem koncu in več parov žic na drugem. Pare žic kabla je mogoče ločiti ali "odpreti z zadrgo" toliko, kot je potrebno, da udobno dosežete priključke sprejemnika za prostorski zvok. Vsak par žic je na plašču kabla označen z DESNO, LEVO, SREDINA, DESNO PROSTORSKO, LEVO PROSTORSKO ali SREDINA PROSTORSKO, da označuje, kam se vsaka žica priključi na sprejemnik.

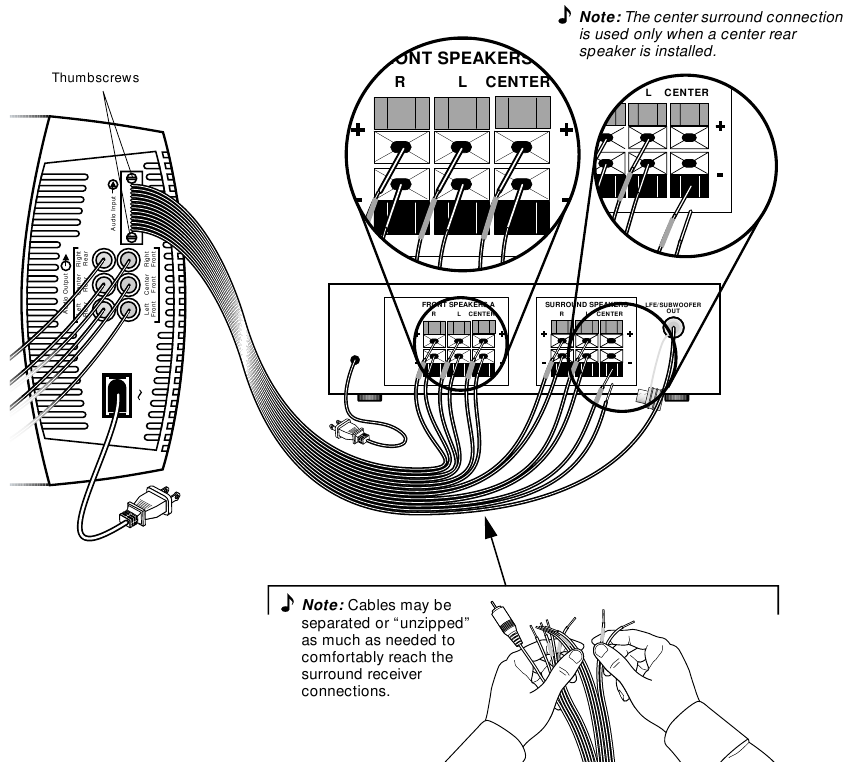

Slika 6
Priključki modula Acoustimass na sprejemnik

Opomba: Priključek za sredinski prostorski zvok se uporablja samo, če je nameščen sredinski zadnji zvočnik.

Opomba: Kable je mogoče ločiti ali "odpreti z zadrgo" toliko, kot je potrebno, da udobno dosežete priključke sprejemnika za prostorski zvok.

Preden vzpostavite kakršne koli povezave, izklopite sprejemnik in ga izključite iz vtičnice za izmenični tok (omrežje). Če tega ne storite, lahko poškodujete svoj sistem.

Ne priključujte napajanega modula Acoustimass neposredno na vaš televizor, razen če ta zagotavlja vezje za dekodiranje prostorskega zvoka in ojačane izhode za vse kanale.

1. Vstavite večpinski priključek na vhodnem kablu sistema v vhodno vtičnico na modulu Acoustimass. Privijte dva vijaka, da zagotovite varno povezavo.
2. Priključite vsak par žic na drugem koncu vhodnega kabla sistema na vaš sprejemnik za prostorski zvok. Previdno uskladite polarnost priključkov (+ na + in – na –).

• Pritrdite vsako označeno žico (+) na ustrezen priključek +.
• Pritrdite vsako navadno žico (–) na ustrezen priključek –.

Opomba: Vtič RCA vhodnega kabla sistema ima nameščen pokrov. Odstranite ta pokrov za priključitev na vtičnico LFE/SUBWOOFER OUT. Če vaš sprejemnik nima vtičnice LFE/SUBWOOFER OUT, pustite pokrov vtiča nameščen.

3. Če je primerno, priključite vtič RCA, označen z LFE, na vhodno/izhodno vtičnico za nizkotonec LFE na vašem sprejemniku za prostorski zvok.

Ne dovolite, da bi se izpostavljene žice dotikale druga druge; to bi lahko poškodovalo vaš sprejemnik.

Preverjanje povezav

Preverite vse povezave od sprejemnika do modula Acoustimass^® in od modula do nizov zvočnikov v obliki kocke (slika 5 in slika 6). Prepričajte se, da so vsi nizi zvočnikov v obliki kocke priključeni na ustrezne priključke glede na njihov položaj v vaši sobi. Preverite, ali so vse žice priključene na vaš sprejemnik za prostorski zvok v fazi (+ na + in – na –). Nepravilna ožičenje lahko povzroči popolno izgubo izhoda modula. Odpravite težave z ožičenjem, preden priključite sprejemnik in ga vklopite.

Priključitev modula Acoustimass na napajanje

Opomba: Bose^® priporoča uporabo kakovostnega prenapetostnega zaščitnika na vso elektronsko opremo. Spremembe in skoki napetosti lahko poškodujejo elektronske komponente v katerem koli sistemu. Kakovosten zaščitnik lahko odpravi veliko večino okvar, ki jih povzročajo prenapetosti, in ga je mogoče kupiti v trgovini z elektroniko.

Ko preverite vse sistemske povezave, priključite napajalni kabel napajanega modula Acoustimass v vtičnico za izmenični tok (omrežje). Vaš zvočniški sistem Acoustimass se bo samodejno vklopil in izklopil, ko bo prejel signal od vašega sprejemnika za prostorski zvok.

Nadgradnja vaše naprave

Vaš zvočniški sistem Acoustimass 15 serije II je mogoče nadgraditi, da vam zagotovi 6.1 ali 6-kanalni prostorski zvok.

Komplet za nadgradnjo 6.1 vsebuje en črn (PC 029661) ali bel (PC 029662) niz zvočnikov v obliki kocke, 15 m (50 čevljev) dolg povezovalni kabel in popolna navodila za priključitev.

Če želite kupiti komplet za nadgradnjo 6.1, se obrnite na lokalnega pooblaščenega prodajalca Bose ali pokličite neposredno družbo Bose. Oglejte si seznam pisarn in telefonskih številk družbe Bose, priloženih vašemu sistemu. Pri naročilu boste morali poznati serijsko številko vašega modula Acoustimass.

Uporaba vašega sistema

Za realističen zvok domačega kina

Acoustimass^® 15 Series II in Acoustimass 16 zvočniški sistemi vključujejo samodejno zaščitno vezje, ki ščiti pred večino vrst poškodb zaradi električne preobremenitve. To vezje se aktivira pri visokih nivojih glasnosti, da zmanjša izhod, kar povzroči rahlo zmanjšanje glasnosti. To je normalno delovanje in kaže, da vhodna moč morda presega varne nivoje. Dolgotrajno poslušanje pri teh nivojih ni priporočljivo.

Prilagajanje nivoja LFE

Kontrola nivoja LFE (nizkofrekvenčni učinki) na vašem napajanem Acoustimass modulu poveča ali zmanjša relativni nivo nizkofrekvenčnih učinkov na filmskih zvočnih posnetkih. Uporabite ga za uravnavanje prisotnosti teh osnovnih globokih bas zvokov. Uporabite funkcijo "test tones" (testni toni) v vašem digitalnem sprejemniku za prostorski zvok, da uskladite nivoje glasnosti za vsakega od kockastih zvočnikov. Nato uporabite kontrolo LFE na Acoustimass modulu, da uskladite glasnost kanala LFE s kanali kockastih zvočnikov.

Prilagajanje nivoja kompenzacije basa/prostora

Ta funkcija vam bo omogočila natančno nastavitev vašega sistema, potem ko ste Acoustimass modul postavili na izbrano lokacijo. Če se prostor sliši "tanek" ali mu primanjkuje basa, obrnite kontrolo BASS v smeri urinega kazalca, da povečate nivo basa modula. Če se prostor sliši "odmevajoče" ali ima preveč basa, obrnite gumb v nasprotni smeri urinega kazalca, da zmanjšate nivo basa modula. Tovarniška nastavitev ali nastavitev z zaskokom je primerna za večino situacij poslušanja.

Nastavitev vašega digitalnega sprejemnika za prostorski zvok

Vaši zvočniki Acoustimass 16 ali Acoustimass 15 Series II so popolnoma združljivi z izhodom iz digitalnih sprejemnikov za prostorski zvok. Integrated Signal Processing (integrirana obdelava signala) zagotavlja popolno reprodukcijo basa za vse kanale, ne glede na nastavitve sprejemnika. Vendar pa naslednja tabela predlaga nabor priporočenih nastavitev sprejemnika. Niz kockastih zvočnikov mora biti v digitalnem meniju zaslona sprejemnika nastavljen na LARGE (veliko). LFE ali nizkotonec je nastavljen na ON (vklopljeno). Če je primerno, mora biti vrednost križanja nastavljena na najnižjo možno številko, običajno 80 Hz.

Speaker (Zvočnik)	Receiver setting (Nastavitev sprejemnika)
Left and right (Levo in desno)	LARGE (veliko)
Center (Srednji)	LARGE (veliko)
Left and right surround (Levo in desno prostorsko)	LARGE (veliko)
Center surround* (Srednji prostorski*)	LARGE (veliko)
LFE/Subwoofer	ON (vklopljeno)

*Velja za sisteme Acoustimass 16 ali nadgrajene sisteme Acoustimass 15 Series II. Za informacije o nadgradnji glejte "Nadgradnja vašega zvočniškega sistema Acoustimass 15 Series II".

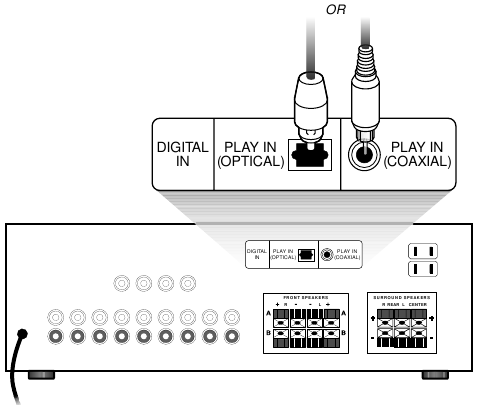

Prepričajte se, da dobite digitalni avdio signal

Da bi bili prepričani, da digital audio (digitalni avdio) signal iz vašega DVD predvajalnika doseže vaš sprejemnik za prostorski zvok, povežite digital audio (digitalni avdio) izhod iz vašega DVD predvajalnika z digital audio (digitalni avdio) vhodom na vašem sprejemniku.

Preden predvajate DVD disk, se prepričajte, da ste v nastavitvenem meniju vašega DVD predvajalnika izbrali digitalni izhod. Za dodatne informacije o nastavitvi in delovanju si oglejte navodila za uporabo, ki ste jih prejeli s svojim sprejemnikom za prostorski zvok.

Note: (Opomba:) Uporabite optične ali koaksialne digitalne vhodne povezave, vendar ne obeh.na sprejemniku za prostorski zvok

Nastavitev vašega analognega sprejemnika za prostorski zvok

Za analogne aplikacije prostorskega zvoka (ne-digitalne) priporočamo, da nastavite način sredinskega kanala prostorskega zvoka vašega sprejemnika na WIDE (široko). Navodila za ta postopek se razlikujejo glede na znamko in model vašega sprejemnika za prostorski zvok. Sledite navodilom za uporabo vašega sprejemnika za testiranje in prilagajanje ravnovesja vsakega zvočnika.

Odpravljanje težav

Če imate težave z vašim zvočniškim sistemom Acoustimass^®, izklopite vir zvoka in poskusite z naslednjimi rešitvami. Če imate še vedno težave, se obrnite na vašega prodajalca Bose^®, da se dogovorite za servis. Če želite neposredno kontaktirati Bose, si oglejte seznam servisnih pisarn in telefonskih številk, ki so priložene v transportni škatli.

Problem (Težava)	What to do (Kaj storiti)
Sistem sploh ne deluje	Prepričajte se, da sta sprejemnik in napajani Acoustimass modul priključena v delujočo AC vtičnico in da je sprejemnik vklopljen. Prepričajte se, da ste na sprejemniku izbrali vir (video, CD, DVD, tuner).
Ni zvoka	Preverite povezave zvočnikov. Prepričajte se, da je napajani Acoustimass modul priključen. Za digitalni zvok se prepričajte, da koaksialni ali optični kabel povezuje digitalni izhod DVD predvajalnika z digitalnim vhodom na vašem sprejemniku. Prepričajte se, da je izbrani vir zvoka pravilen. Na primer, izberite DVD audio na vašem sprejemniku in predvajalniku za DVD zvok. Odklopite vse slušalke. Povečajte glasnost.
Ni zvoka iz nizov kockastih zvočnikov	Prepričajte se, da je napajani Acoustimass modul priključen in da je sprejemnik vklopljen.
Zvok je popačen	Prepričajte se, da žica zvočnika ni poškodovana. Zmanjšajte glasnost zunanjih komponent, priključenih na sprejemnik.
Ni basa	Prepričajte se, da so povezave zvočnikov na sprejemniku/ojačevalniku pravilne (+ do + in – do –).
Premalo ali preveč basa	Premaknite napajani Acoustimass modul bližje steni ali kotu, da povečate bas. Premaknite ga dlje od stene ali kota, da zmanjšate bas. Prilagodite nivo LFE ali kontrolo kompenzacije prostora.
Ni prostorskega zvoka	Prepričajte se, da vaš sprejemnik obdeluje signal iz Hi-Fi VCR, stereo TV, laserdisc ali DVD predvajalnika ali drugega vira prostorskega zvoka. Če uporabljate način Dolby Pro-Logic, preverite, ali je prostorski zvok vklopljen. Če uporabljate digitalno programiranje, preverite, ali so nastavitve na sprejemniku pravilne. Prepričajte se, da je izvorni material (DVD, laserski disk ali oddajanje programa) kodiran z Dolby Digital.

Pomoč uporabnikom

Za dodatno pomoč pri reševanju težav se obrnite na službo za pomoč uporabnikom Bose. Oglejte si seznam servisnih pisarn in telefonskih številk, ki so priložene v transportni škatli.

Čiščenje zvočnikov

Ohišja vašega zvočniškega sistema Acoustimass^® lahko čistite samo z mehko suho krpo. Ne uporabljajte nobenih pršil v bližini sistema in ne dovolite, da bi tekočine stekle v odprtine. Prav tako ne uporabljajte nobenih topil, kemikalij ali čistilnih sredstev, ki vsebujejo alkohol, amoniak ali abrazive.

Mrežice na nizih kock lahko po potrebi previdno posesate. Upoštevajte, da se gonilniki nahajajo neposredno za tkanino mrežice in se zlahka poškodujejo, če ne ravnate previdno.

Tehnične informacije

Features (Lastnosti)
Direct/Reflecting^® speaker technology (tehnologija zvočnikov Direct/Reflecting^®)
Virtually Invisible^® speaker design (oblikovanje zvočnikov Virtually Invisible^®)
Acoustimass speaker technology combined with Integrated Signal Processing (tehnologija zvočnikov Acoustimass v kombinaciji z integrirano obdelavo signala)
Magnetically shielded cube speaker arrays (magnetno zaščiteni nizi kockastih zvočnikov)
Automatic system protection circuitry (samodejno vezje za zaščito sistema)
Syncom^® computer quality control (računalniški nadzor kakovosti Syncom^®)

Finish (Zaključek)
Cube arrays (nizi kock): Black or Arctic White finish (črn ali arktično bel zaključek)
Powered Acoustimass module (napajani Acoustimass modul): Scratch-resistant Black or Arctic White textured finish (črn ali arktično bel teksturiran zaključek, odporen na praske)

Speaker driver complement (Komplet gonilnikov zvočnikov)
Cube speaker arrays (nizi kockastih zvočnikov): two 2.50-inch (6.35 cm) Twiddler speakers (dva 2,50-palčna (6,35 cm) zvočnika Twiddler)
Powered Acoustimass module (napajani Acoustimass modul): Three 5.25-inch (13 cm) woofers (trije 5,25-palčni (13 cm) nizkotonci)

Speaker size/weight (Velikost/teža zvočnika)
Cube speaker arrays (nizi kockastih zvočnikov): 6.2"H x 3.1"W x 4.0"D (15.7 cm x 7.8 cm x 10.2 cm) / 2.4 lb (1.1 kg)
Acoustimass module: 16.3"H x 8.1"W x 29.1"D (41.4 cm x 20.6 cm x 73.9 cm) / 45 lb (20.3 kg)

	Acoustimass 15 Series II	Acoustimass 16
Acoustimass module power rating (nazivna moč Acoustimass modula)	USA/Canada: 100-127V 50/60 Hz 400 W	USA/Canada: 100-127V 50/60 Hz 400 W
	Europe/Australia: 220-240V 50/60 Hz 400 W	Europe/Australia: 220-240V 50/60 Hz 400 W
Connectivity (Povezljivost)	Compatible with A/V receivers and amplifiers rated from 10 to 200 watts per channel, rated from 4 to 8 ohms (Združljivo z A/V sprejemniki in ojačevalniki z močjo od 10 do 200 vatov na kanal, ocenjeno od 4 do 8 ohmov)	Compatible with A/V receivers and amplifiers rated from 10 to 200 watts per channel, rated from 4 to 8 ohms (Združljivo z A/V sprejemniki in ojačevalniki z močjo od 10 do 200 vatov na kanal, ocenjeno od 4 do 8 ohmov)
Packed system weight (Teža pakiranega sistema)	72.5 lb (32.6 kg)	75 lb (33.8 kg)

Garancijska doba

Vaš zvočniški sistem Bose Acoustimass je pokrit z omejeno prenosljivo garancijo. Podrobnosti o garanciji so navedene na garancijskem listu, ki ste ga prejeli s sistemom. Izpolnite informacijski del na kartici in jo pošljite podjetju Bose.

Dodatna oprema

• Table stands: UTS-20B (black), UTS-20W (white) (Namizna stojala: UTS-20B (črna), UTS-20W (bela))
• Floor stands: UFS-20B (black), UFS-20W (white) (Talna stojala: UFS-20B (črna), UFS-20W (bela))
• Wall brackets: UB-20B (black), UB-20W (white) (Stenski nosilci: UB-20B (črni), UB-20W (beli))
• Module input cable adapter for use with existing wiring: (Adapter za vhodni kabel modula za uporabo z obstoječo napeljavo:)
  PN267138-001 (black) (črn)
  PN267138-002 (white) (bel)
• Module-to-cube speaker array cable adapter for use with existing wiring: (Adapter za kabel od modula do niza kockastih zvočnikov za uporabo z obstoječo napeljavo:)
  PN267139-001 (black) (črn)
  PN267139-002 (white) (bel)
• Module 20 ft (6.1m) input extension cable: (20 ft (6,1 m) podaljšek vhodnega kabla modula:)
  PN267140-001 (black) (črn)
  PN267140-002 (white) (bel)
