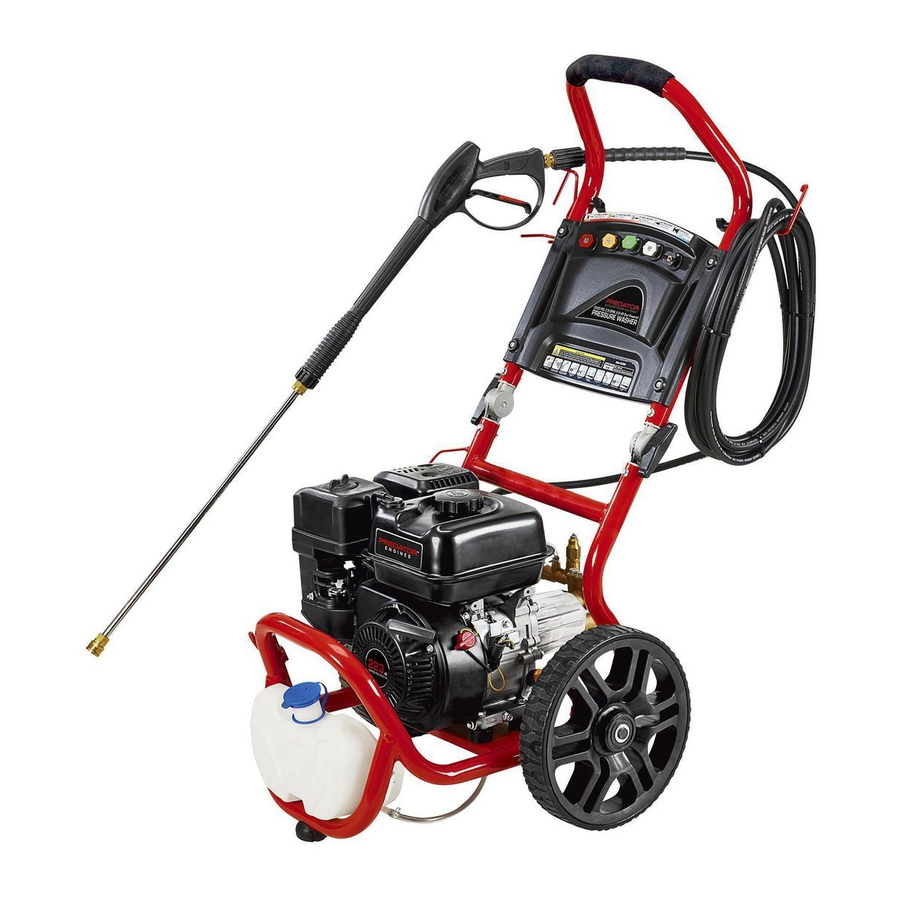

Predator 3200 PSI, 2.8 GPM, 58028 - Priročnik za visokotlačni čistilec

Specifikacije

Specifikacije visokotlačnega čistilca

Specifikacije motorja

Sistem za nadzor emisij za ta motor je zajamčen za standarde, ki jih je določila
Agencija ZDA za varstvo okolja. Za informacije o garanciji glejte zadnje strani tega priročnika.

Opozorilni simboli in definicije

	To je varnostni opozorilni simbol. Uporablja se za opozarjanje na morebitne nevarnosti telesnih poškodb. Upoštevajte vsa varnostna sporočila, ki sledijo temu simbolu, da se izognete morebitnim poškodbam ali smrti. Označuje nevarno situacijo, ki bo, če se ji ne izognete, povzročila smrt ali resne poškodbe.
	Označuje nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila smrt ali resne poškodbe.
	Označuje nevarno situacijo, ki bi, če se ji ne izognete, lahko povzročila manjše ali zmerne poškodbe.
OBVESTILO	Obravnava prakse, ki niso povezane s telesnimi poškodbami.

Definicije simbolov

Simbol	Lastnost ali izjava
RPM	Število vrtljajev na minuto
HP	Konjska moč
	oznaka v zvezi s tveganjem za poškodbe oči. Nosite varnostna očala, odobrena s strani ANSI, s stranskimi ščitniki.
	Preberite priročnik pred nastavitvijo in/ali uporabo.
	oznaka v zvezi s tveganjem za izgubo sluha. Nosite zaščito za sluh.
	oznaka v zvezi s tveganjem za poškodbe dihal. Motor uporabljajte ZUNAJ in daleč stran od oken, vrat in zračnikov.
	oznaka v zvezi s tveganjem požara pri ravnanju z gorivom. Med ravnanjem z gorivom ne kadite.
	oznaka v zvezi s tveganjem požara. Med delovanjem ne dolivajte goriva. Vnetljive predmete hranite stran od motorja.
	oznaka v zvezi s tveganjem vbrizgavanja. Ne usmerjajte vodnega curka/šobe v telo.

POMEMBNA VARNOSTNA NAVODILA

Preberite vsa navodila.
Neupoštevanje vseh navodil, navedenih spodaj, lahko povzroči požar, resne poškodbe in/ali SMRT. Opozorila in previdnostni ukrepi, obravnavani v tem priročniku, ne morejo zajeti vseh možnih pogojev in situacij, ki se lahko pojavijo. Upravljavec mora razumeti, da sta zdrav razum in previdnost dejavnika, ki ju ni mogoče vgraditi v ta izdelek, temveč ju mora zagotoviti upravljavec.

Previdnostni ukrepi pri nastavitvi

1. Bencinsko gorivo in hlapi so vnetljivi in potencialno eksplozivni. Uporabljajte ustrezne postopke shranjevanja in ravnanja z gorivom. Ne shranjujte goriva ali drugih vnetljivih materialov v bližini.
2. V bližini imejte več gasilnih aparatov razreda ABC.
3. Delovanje te opreme lahko ustvari iskre, ki lahko zanetijo požar okoli suhe vegetacije.
   Morda bo potreben lovilec isker. Upravljavec se mora obrniti na lokalne gasilske službe za zakone ali predpise v zvezi z zahtevami za preprečevanje požara.
4. Nastavite in uporabljajte samo na ravni, dobro prezračevani površini.
5. Delovno območje mora imeti ustrezno drenažo, da se zmanjša možnost padca zaradi spolzkih površin.
6. Med nastavitvijo nosite varnostna očala, odobrena s strani ANSI, težke delovne rokavice in protiprašno masko/respirator.
7. Uporabljajte samo maziva in gorivo, priporočena v tabeli s specifikacijami v tem priročniku.
8. V tem orodju uporabljajte samo hladno vodo ali detergent za visokotlačni čistilec. Ne uporabljajte jedkih materialov, topil, vnetljivih materialov ali detergentov, ki niso zasnovani za visokotlačne čistilce. Uporaba katerega koli takega materiala lahko povzroči poškodbe ali škodo na tem orodju ali osebni lastnini.
9. Ne zaženite tega izdelka na suho. Suho delovanje bo resno poškodovalo tesnila. Prepričajte se, da vodni vir, ki se uporablja za visokotlačni čistilec, ni umazan ali peščen.
10. Pred zagonom visokotlačnega čistilca v hladnem vremenu preverite vse dele enote, da se prepričate, da se ni oblikoval led. Enote ne shranjujte nikjer, kjer bo temperatura padla pod 32°F (0°C).

Previdnostni ukrepi pri delovanju

1.
   NEVARNOST OGLJIKOVEGA MONOKSIDA
   Uporaba motorja v zaprtih prostorih
   VAS LAHKO UBIJE V NEKAJ MINUTAH.
   Izpušni plini motorja vsebujejo ogljikov monoksid. To je strup, ki ga ne morete videti ali vonjati.

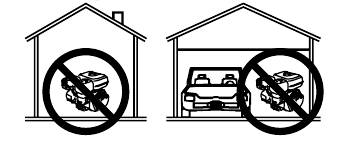

   NIKOLI ne uporabljajte v notranjosti doma ali garaže,
   TUDI ČE so vrata in okna odprta.

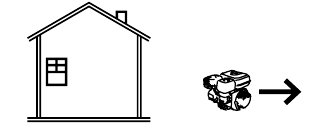

   Uporabljajte samo ZUNAJ in daleč stran od oken, vrat in zračnikov.

2. Otroke držite stran od opreme, še posebej med delovanjem.
3. Deli visokotlačnega čistilca, zlasti komponente izpušnega sistema, se med uporabo zelo segrejejo. Izogibajte se vročim delom.
4.
   Nevarnost vbrizgavanja! Visokotlačni vodni curek, ki ga proizvaja to orodje, lahko prereže kožo ali povzroči poškodbe rok ali oči. Ne dovolite, da vas curek zadene, in ne pršite proti ljudem ali živalim. Ne pršite po samem orodju ali kakršni koli električni napeljavi/vtičnici.
5. Ne nosite ročaja za pršenje s prstom na sprožilcu, ne glede na to, ali motor deluje ali ne.
6. V primeru nujnih primerov med uporabo takoj spustite sprožilec na ročaju za pršenje, izklopite motor in nato zaprite dovod plina v motor. Ne odlagajte ročaja za pršenje, ne da bi izklopili motor.
7. Ta visokotlačni čistilec je namenjen samo zunanji stanovanjski uporabi.
8. Visokotlačni pretok vode lahko poškoduje delovno površino, če se ne uporablja pravilno. Vedno najprej preizkusite pršenje na odprtem območju.
9. Pri doziranju detergenta nanesite detergent na območje čiščenja samo pri nizkem tlaku. Doziranje detergenta deluje samo, ko je pršilna palica v položaju nizkega tlaka.
10. Vse gledalce držite vsaj šest metrov stran od motorja med delovanjem.
11. Nevarnost požara! Ne polnite rezervoarja za gorivo, medtem ko motor deluje. Ne uporabljajte, če se je razlilo gorivo. Očistite razlito gorivo pred zagonom motorja. Ne uporabljajte v bližini kontrolne lučke ali odprtega ognja.
12. Med uporabo se ne dotikajte motorja. Pustite, da se motor ohladi po uporabi.
13. Ne puščajte opreme brez nadzora, ko deluje. Izklopite opremo (in odstranite varnostne ključe, če so na voljo), preden zapustite delovno območje.
14. Oprema lahko proizvaja visoke ravni hrupa. Dolgotrajna izpostavljenost ravni hrupa nad 85 dBA je nevarna za sluh. Nosite zaščito za ušesa med delovanjem opreme ali pri delu v bližini, medtem ko deluje.
15. Med uporabo nosite varnostna očala in zaščito za sluh, odobrena s strani ANSI.
16. Ljudje s srčnimi spodbujevalniki se morajo pred uporabo posvetovati s svojim zdravnikom(-i). Elektromagnetna polja v neposredni bližini srčnega spodbujevalnika lahko povzročijo motnje ali odpoved srčnega spodbujevalnika.

    je potrebno, ko ste v bližini magnetnega ali povratnega zaganjalnika motorja.
17. Uporabljajte samo dodatke, ki jih priporoča Harbor Freight Tools za vaš model. Dodatki, ki so morda primerni za en kos opreme, lahko postanejo nevarni, če se uporabljajo na drugem kosu opreme.
18. Ne uporabljajte v eksplozivnem ozračju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Bencinski motorji lahko vnamejo prah ali hlapi.
19. Bodite pozorni, opazujte, kaj počnete, in uporabljajte zdrav razum pri upravljanju s tem kosom opreme. Ne uporabljajte, ko ste utrujeni ali pod vplivom drog, alkohola ali zdravil.
20. Ne precenjujte svojih zmožnosti. Ves čas ohranjajte pravilno oporo in ravnotežje. To omogoča boljši nadzor nad opremo v nepričakovanih situacijah.
21. To opremo uporabljajte samo z obema rokama. Uporaba opreme samo z eno roko lahko zlahka povzroči izgubo nadzora.
22. Pravilno se oblecite. Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice hranite stran od gibljivih delov. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v gibljive dele.
23. Med delovanjem ne prekrivajte motorja ali opreme.
24. Opremo, motor in okolico ves čas vzdržujte čisto.
25. Ne kadite in ne dovolite iskrenja, plamenov ali drugih virov vžiga okoli opreme, zlasti med dolivanjem goriva.
26. Opremo, dodatke itd. uporabljajte v skladu s temi navodili in na način, ki je predviden za določeno vrsto opreme, ob upoštevanju delovnih pogojev in dela, ki ga je treba opraviti. Uporaba opreme za operacije, ki se razlikujejo od predvidenih, lahko povzroči nevarno situacijo.
27. Ne uporabljajte opreme z znanimi puščanji v sistemu goriva motorja.
28. Ko pride do razlitja goriva ali olja, jih je treba takoj očistiti. Odstranite tekočine in čistilne materiale v skladu z lokalnimi, državnimi ali zveznimi predpisi in pravili. Oljne krpe shranjujte v kovinski posodi s pokrovom, ki je prezračevana od spodaj.
29. Roke in noge držite stran od gibljivih delov. Med delovanjem ne segajte čez ali prek opreme.
30. Pred uporabo preverite, ali so gibljivi deli neusklajeni ali se zatikajo, ali so deli zlomljeni in ali obstaja kakšno drugo stanje, ki bi lahko vplivalo na delovanje opreme. Če je oprema poškodovana, jo pred uporabo servisirajte. Veliko nesreč je posledica slabo vzdrževane opreme.
31. Uporabljajte pravilno opremo za aplikacijo. Ne spreminjajte opreme in je ne uporabljajte za namen, za katerega ni predvidena.

Previdnostni ukrepi pri vibracijah

To orodje vibrira med uporabo. Ponavljajoča se ali dolgotrajna izpostavljenost vibracijam lahko povzroči začasne ali trajne telesne poškodbe, zlasti rok, rok in ramen. Za zmanjšanje tveganja poškodb, povezanih z vibracijami:

1. Vsakogar, ki redno ali dlje časa uporablja vibrirajoča orodja, mora najprej pregledati zdravnik, nato pa redno opravljati zdravniške preglede, da se zagotovi, da uporaba ne povzroča ali poslabšuje zdravstvenih težav. Nosečnice ali osebe, ki imajo moteno prekrvavitev rok, pretekle poškodbe rok, motnje živčnega sistema, sladkorno bolezen ali Raynaudovo bolezen, ne smejo uporabljati tega orodja. Če občutite kakršne koli zdravstvene ali telesne simptome, povezane z vibracijami (kot so mravljinčenje, otrplost in bele ali modre prste), čim prej poiščite zdravniško pomoč.
2. Med uporabo ne kadite. Nikotin zmanjšuje prekrvavitev rok in prstov, kar povečuje tveganje za poškodbe, povezane z vibracijami.
3. Nosite ustrezne rokavice, da zmanjšate učinke vibracij na uporabnika.
4. Uporabljajte orodja z najnižjimi vibracijami, kadar je na voljo izbira med različnimi postopki.
5. Vključite obdobja brez vibracij vsak dan dela.
6. Orodje primite čim bolj rahlo (medtem ko še vedno varno nadzorujete). Pustite, da orodje opravi delo.
7. Za zmanjšanje vibracij vzdržujte orodje, kot je razloženo v tem priročniku. Če pride do nenormalnih vibracij, takoj prenehajte z uporabo.

Varnostni ukrepi pri servisiranju

1. Pred servisiranjem, vzdrževanjem ali čiščenjem:
   1. Obrnite stikalo motorja v položaj "OFF" (IZKLOP).
   2. Pustite, da se motor popolnoma ohladi.

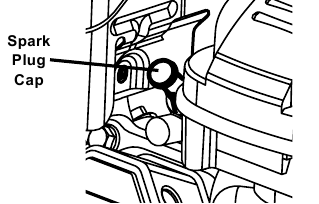

   3. Nato odstranite pokrovček svečke s svečke.
2. Vse varnostne ščitnike imejte na mestu in v pravilnem delovnem stanju. Varnostni ščitniki vključujejo dušilec zvoka, čistilec zraka, mehanske ščitnike in toplotne ščite, med drugimi ščitniki.
3. Ne spreminjajte ali prilagajajte nobenega dela opreme ali njenega motorja, ki ga je zapečatil proizvajalec ali distributer. Samo usposobljen serviser lahko prilagodi dele, ki lahko povečajo ali zmanjšajo regulirano hitrost motorja.
4. Med servisiranjem nosite varnostna očala, odobrena s strani ANSI, težke delovne rokavice in protiprašno masko/respirator.
5. Visokotlačno cev naj bo priključena na visokotlačni čistilec in brizgalno pištolo, medtem ko je sistem pod tlakom. Odklop visokotlačne cevi, medtem ko je enota pod tlakom, je nevaren in lahko povzroči poškodbe.
6. Ne dovolite, da bi visokotlačna cev prišla v stik z vročimi deli enote. Cev se lahko poškoduje, kar lahko povzroči, da poči ali pušča pod visokim tlakom.
7. Vzdržujte nalepke in tablice z imeni na opremi. Te vsebujejo pomembne informacije. Če so nečitljive ali manjkajo, se za zamenjavo obrnite na Harbor Freight Tools.
8. Če iz visokotlačnega čistilnika pušča voda, takoj izklopite enoto. Izključite visokotlačni čistilec in sprostite ves tlak, preden zategnete priključke ali prepustite popravilo usposobljenemu tehniku.
9. Ko motor deluje, ne dovolite, da visokotlačni čistilec miruje več kot dve minuti. Če mu dovolite, da miruje, se bo voda v enoti segrela, kar lahko poškoduje visokotlačni čistilec.
10. Opremo naj servisira usposobljena oseba za popravila, ki uporablja samo identične nadomestne dele. To bo zagotovilo ohranjanje varnosti opreme. Ne poskušajte izvajati nobenih postopkov servisiranja ali vzdrževanja, ki niso razloženi v tem priročniku, ali postopkov, za katere niste prepričani, da jih lahko varno ali pravilno izvedete.
11. Opremo shranjujte izven dosega otrok.
12. Upoštevajte načrtovano vzdrževanje motorja in opreme.

Dolivanje goriva:

1. Ne dolivajte goriva, ko motor deluje ali je vroč.
2. Ne kadite in ne dovolite isker, plamenov ali drugih virov vžiga v bližini opreme, zlasti pri dolivanju goriva.

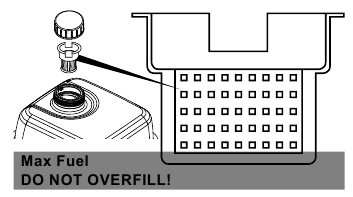

3. Ne napolnite rezervoarja za gorivo do vrha.
   Pustite malo prostora, da se gorivo po potrebi razširi.
   DA PREPREČITE PUŠČANJE GORIVA IN POŽARNO NEVARNOST, ne napolnite goriva nad dno cedila za gorivo.

4. Gorivo dolivajte samo v dobro prezračevanem prostoru.
5. Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor. Da preprečite POŽAR, ne zaženite motorja, dokler se v zraku zadržuje vonj po gorivu.

Namestitev

Pred namestitvijo ali uporabo tega izdelka preberite CELOTNO POMEMBNO VARNOSTNO INFORMACIJO na začetku tega priročnika, vključno z vsem besedilom pod podnaslovi.

ZA PREPREČITEV RESNIH POŠKODB:

Delujte samo z nameščenim ustreznim lovilcem isker.
Delovanje te opreme lahko ustvari iskre, ki lahko zanetijo požare v suhi vegetaciji.
Morda je potreben lovilec isker. Upravljavec naj se obrne na lokalne gasilske službe za zakone ali predpise, ki se nanašajo na zahteve za preprečevanje požarov.

ZA PREPREČITEV RESNIH POŠKODB ZARADI NENAMERNEGA ZAGONA: Obrnite stikalo za vklop opreme v položaj "OFF" (IZKLOP), počakajte, da se motor ohladi, in odklopite žico(e) svečke, preden sestavite ali prilagodite opremo.

Opomba: Za dodatne informacije o delih, navedenih na naslednjih straneh, glejte sheme sestavljanja pri koncu tega priročnika.

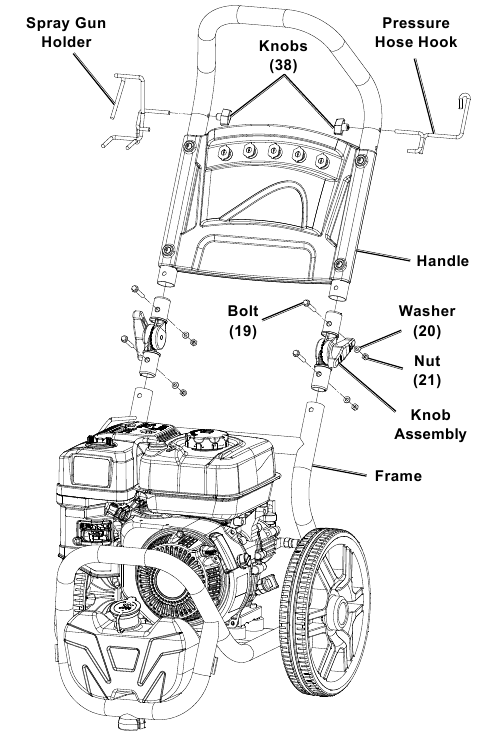

Sestavljanje

1. Pritrdite sklope gumbov na okvir z vijaki (19), podložkami (20) in maticami (21).
2. Pritrdite ročaj na sklope gumbov z vijaki (19), podložkami (20) in maticami (21).
3. Pritrdite držalo brizgalne pištole z gumbom (38).
4. Pritrdite kavelj za visokotlačno cev z gumbom (38).

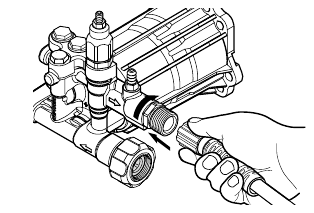

5. Priključite visokotlačno cev na izhod črpalke in jo trdno privijte ročno.

6. Priključite visokotlačno cev na ročaj brizgalne pištole in jo trdno privijte ročno.

7. Odstranite zaščitni pokrovček na vstopu palice. Vstavite palico v izhod brizgalne pištole in jo trdno privijte ročno.

8. Pritrdite šobo na palico tako, da povlečete nazaj hitrospojni ovratnik in potisnete šobo na palico. Prepričajte se, da hitrospojni ovratnik zaklene šobo na mestu.

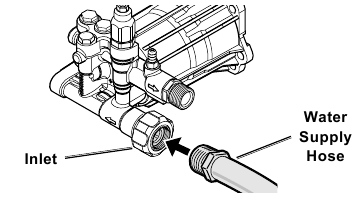

9. Priključite dovodno cev za vodo na vstop črpalke in jo trdno privijte ročno.
   Opomba: Vir vode mora zagotavljati najmanj pet galon čiste, hladne vode na minuto pri 20 PSI. Uporabljajte samo cev z notranjim premerom 5/8" (ali večjo), ki je ocenjena za izpolnjevanje te zmogljivosti.

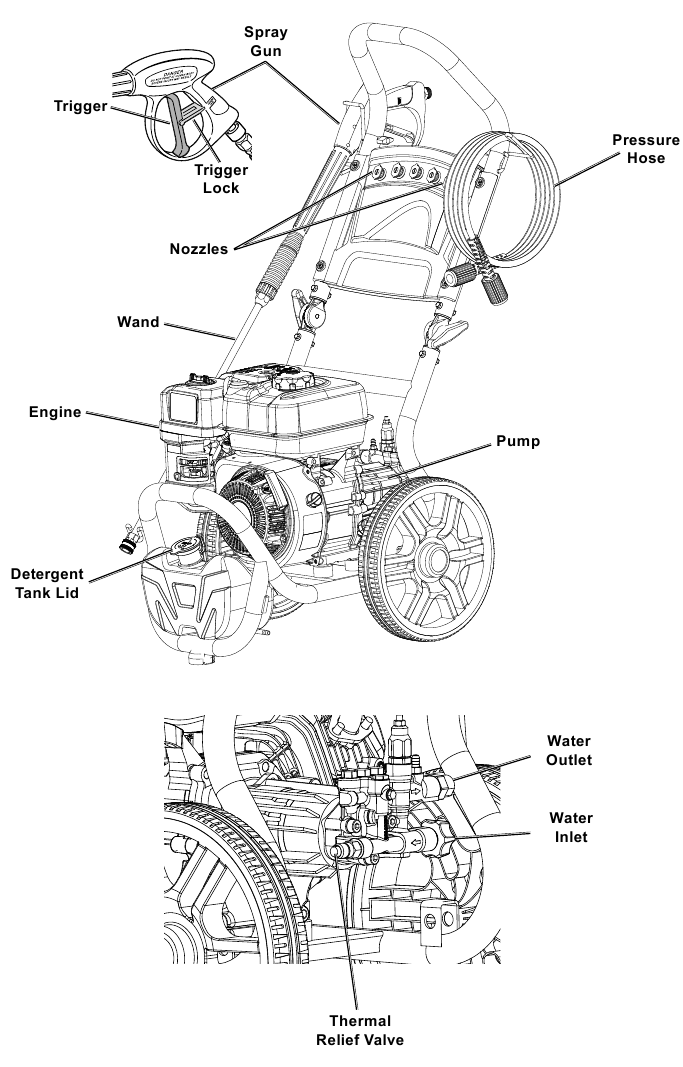

Komponente in kontrole

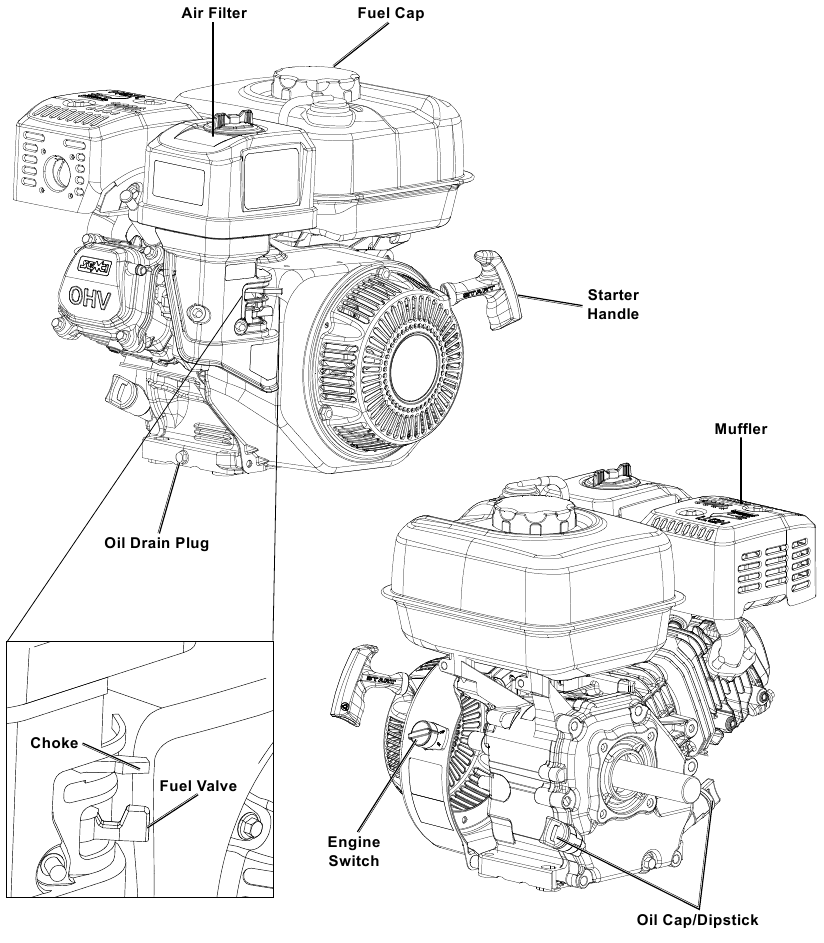

Kontrole motorja

Delovanje na visoki nadmorski višini nad 3000 čevljev

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Sledite navodilom v dobro prezračevanem prostoru, stran od virov vžiga.
Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden nadaljujete. Ne kadite.

OBVESTILO: Garancija ne velja, če niso opravljene potrebne prilagoditve za uporabo na visoki nadmorski višini.

Na visokih nadmorskih višinah mora usposobljen mehanik prilagoditi uplinjač motorja, regulator (če je opremljen) in vse druge dele, ki nadzorujejo razmerje med gorivom in zrakom, da omogoči učinkovito uporabo na visoki nadmorski višini in prepreči poškodbe motorja in vseh drugih naprav, ki se uporabljajo s tem izdelkom. Na sistem goriva na tem motorju lahko vpliva delovanje na višjih nadmorskih višinah. Pravilno delovanje je mogoče zagotoviti z namestitvijo kompleta za nadmorsko višino na nadmorskih višinah, višjih od 3000 čevljev nad morsko gladino. Na nadmorskih višinah nad 8000 čevljev lahko motor doživi zmanjšano zmogljivost, tudi z ustreznim glavnim curkom. Delovanje tega motorja brez nameščenega ustreznega kompleta za nadmorsko višino lahko poveča emisije motorja in zmanjša porabo goriva in zmogljivost. Komplet naj namesti usposobljen mehanik.

1. Izklopite motor.
2. Zaprite ventil za gorivo.
3. Pod posodo za gorivo postavite posodo, da zajamete razlito gorivo.

V posodi uplinjača je lahko plin, ki bo ob odstranitvi vijaka iztekel.

4. Odvijte vijak, ki drži posodo za gorivo.
5. Odstranite vijak, tesnilo vijaka, posodo za gorivo, tesnilo posode za gorivo in glavni curek iz telesa sklopa uplinjača. Za odstranitev in namestitev glavnega curka je potreben izvijač za uplinjač (ni priložen).

Opomba: Mešalna cev je pritrjena z glavnim curkom in lahko izpade, ko jo odstranite. Če izpade, jo namestite nazaj v isto orientacijo, preden zamenjate glavni curek.

6. Zamenjajte glavni curek z nadomestnim glavnim curkom, ki je potreben za vašo nadmorsko višino (del 1a ali 2a).

Opomba: Tesnilo posode za gorivo in tesnilo vijaka se lahko poškodujeta med odstranjevanjem in ju je treba zamenjati z novima iz kompleta.

7. Zamenjajte tesnilo posode za gorivo (4a), posodo za gorivo, tesnilo vijaka (3a) in vijak. Privijte na mestu.

OBVESTILO: Pri zategovanju ne preveč privijte vijaka.

Najprej privijte s prsti, nato pa uporabite ključ, da se prepričate, da je vijak pravilno navit.

8. Obrišite razlito gorivo in pustite, da odvečno izhlapi

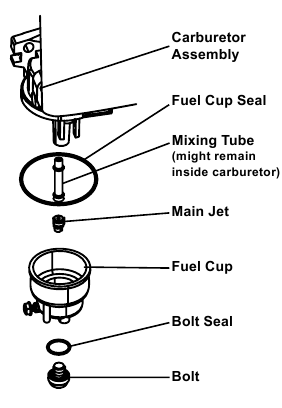

Seznam delov kompleta za visoko nadmorsko višino - A

Delovanje

Pred namestitvijo ali uporabo tega izdelka preberite CELOTNO POMEMBNO VARNOSTNO INFORMACIJO na začetku tega priročnika, vključno z vsem besedilom pod podnaslovi.

Pred-začetni pregledi

Pred namestitvijo in zagonom preglejte motor in opremo ter poiščite poškodovane, ohlapne in manjkajoče dele. Če najdete kakršne koli težave, ne uporabljajte opreme, dokler ni pravilno popravljena.

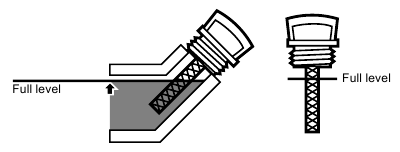

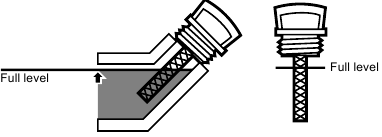

Preverjanje in dolivanje motornega olja
OBVESTILO: Vaša garancija NE VELJA, če ohišje motorja pred vsako uporabo ni pravilno napolnjeno z oljem. Pred vsako uporabo preverite nivo olja.
Motor se ne bo zagnal z nizkim nivojem motornega olja ali brez njega.

1. Prepričajte se, da je motor ustavljen in raven.
2. Zaprite ventil za gorivo.
3. Očistite vrh merilne palice in območje okoli nje. Odstranite merilno palico tako, da jo obrnete v nasprotni smeri urinega kazalca, in jo obrišite s čisto krpo, ki ne pušča vlaken.

4. Ponovno vstavite merilno palico, ne da bi jo navili, in jo odstranite, da preverite nivo olja. Nivo olja mora biti do polnega nivoja, kot je prikazano zgoraj.

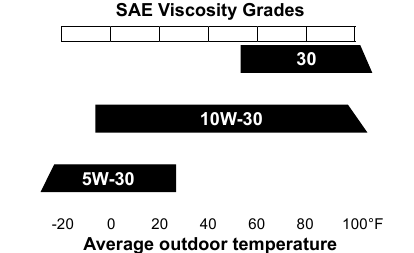

5. Če je nivo olja na nizki oznaki ali pod njo, dodajte ustrezno vrsto olja, dokler nivo olja ni na ustreznem nivoju. Za splošno uporabo je priporočljivo olje SAE 10W-30. (Grafikon viskoznosti SAE v razdelku Vzdrževanje prikazuje druge viskoznosti, ki jih je treba uporabiti pri različnih povprečnih temperaturah.)
6. Navijte merilno palico nazaj v smeri urinega kazalca.

OBVESTILO: Ne zaženite motorja s premajhno količino olja. Motor se bo izklopil, če je nivo motornega olja prenizek.

Preverjanje in dolivanje goriva


ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Napolnite rezervoar za gorivo v dobro prezračevanem prostoru, stran od virov vžiga. Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden dodate gorivo. Ne kadite.

1. Očistite pokrovček za gorivo in območje okoli njega.
2. Odvijte in odstranite pokrovček za gorivo.
3. Odstranite cedilo in odstranite vso umazanijo in ostanke. Nato zamenjajte cedilo.

Opomba: Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola (E10). Ne uporabljajte etanola E85.

Opomba: Ne uporabljajte bencina, ki je bil shranjen v kovinski posodi za gorivo ali umazani posodi za gorivo. Lahko povzroči, da delci vstopijo v uplinjač, kar vpliva na delovanje motorja in/ali povzroči škodo.

4. Po potrebi napolnite rezervoar za gorivo približno 1 palec pod vrat za polnjenje rezervoarja za gorivo z 87-oktanskim ali višjim neosvinčenim bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo.
5. Nato zamenjajte pokrovček za gorivo.
6. Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor.

Da preprečite POŽAR, ne zaženite motorja, dokler se v zraku zadržuje vonj po gorivu.

Zagon motorja

Pred zagonom motorja

1. Preglejte opremo in motor.
2. Napolnite motor s pravilno količino in vrsto neosvinčenega bencina in olja, obdelanega s stabilizatorjem.
3. VKLOPITE DOVOD VODE, ODSTRANITE ŠOBO, USMERITE PALICO V VARNO SMER IN PRITISNITE SPUSTILEC, DOKLER SE IZ SISTEMA NE SPROSTI VES ZRAK, NAJMANJ 30 SEKUND. Nato spustite sprožilec, ga zaklenite v varnostni položaj in zamenjajte šobo, preden zaženete motor.

Ročni zagon

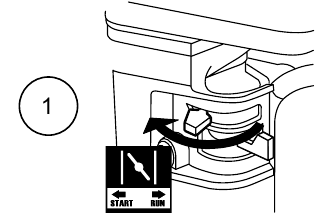

1. Za zagon hladnega motorja premaknite dušilnik v položaj START (ZAČETEK). Za ponovni zagon toplega motorja pustite dušilnik v položaju RUN (DELOVANJE).

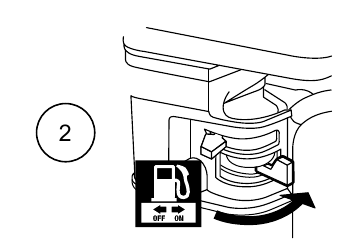

2. Odprite ventil za gorivo (Fuel Valve).

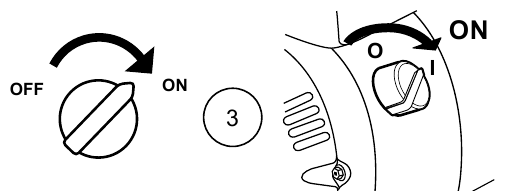

3. Vklopite stikalo motorja (Engine Switch).

   Opomba: Če se motor ne zažene, preverite nivo motornega olja. Motor se ne bo zagnal z nizkim nivojem motornega olja ali brez njega.

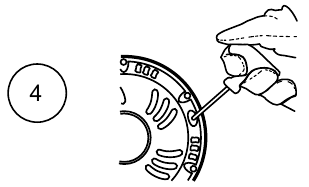

4. Rahlo primite ročaj zaganjalnika (Starter Handle) motorja in ga počasi dvakrat potegnite, da bencin steče v uplinjač motorja. Nato nežno povlecite ročaj zaganjalnika, dokler ne začutite upora. Pustite, da se kabel popolnoma umakne, nato pa ga hitro povlecite. Ponavljajte, dokler se motor ne zažene.
   Opomba: Ne dovolite, da bi se ročaj zaganjalnika vrnil nazaj proti motorju. Pridržite ga, ko se umika, da ne udari v motor.

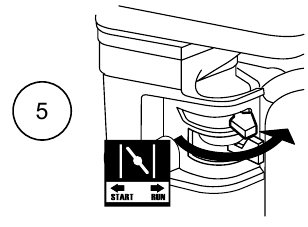

5. Pustite motorju, da teče nekaj sekund. Nato, če je ročica dušilnika v položaju START (ZAČETEK), zelo počasi premaknite ročico dušilnika v položaj RUN (DELOVANJE).
   Opomba: Če ročico dušilnika premaknete prehitro, lahko motor ugasne.


Obdobje utečenosti:

1. Utekanje motorja bo pripomoglo k zagotavljanju pravilnega delovanja opreme in motorja.
2. Obdobje utečenosti bo trajalo približno 20 ur uporabe. Po tem obdobju zamenjajte motorno olje.
   V normalnih pogojih delovanja nadaljnje vzdrževanje sledi urniku, ki je razložen v poglavju VZDRŽEVANJE.

Delovanje visokotlačnega čistilnika

Ne usmerjajte curka iz visokotlačnega čistilnika v osebo ali žival.
Vodeni curek lahko povzroči resne poškodbe.

Uporabljajte visokotlačni čistilnik samo na površinah, ki so sposobne prenesti silo curka.

1. Izberite šobo (Nozzle), ki najbolj ustreza potrebam dela. Glejte spodnjo tabelo. Uporabljajte samo šobe na površinah, ki so sposobne prenesti silo curka. Črno šobo uporabljajte samo pri uporabi detergenta za visokotlačni čistilnik. Moč drugih šob bo poganjala meglico nazaj proti upravljavcu in lahko detergent vtisne v površino.

2. Povlecite nazaj hitro spojni ovratnik in potisnite šobo na konec palice (Wand). Prepričajte se, da hitro spojni ovratnik zaklene šobo na mestu.

Če uporabljate detergent:
Preberite navodila za detergent. Uporabljajte samo detergente, ki so določeni za uporabo z visokotlačnimi čistilniki. Odprite pokrov posode za detergent (Detergent Tank Lid), napolnite posodo za detergent s pripravljeno raztopino detergenta in zaprite pokrov. Visokotlačni čistilnik bo porabil en galono detergenta na vsakih sedem galon vode. Pri pršenju detergentov uporabljajte samo črno (nizkotlačno) šobo.

3. Z vklopljeno oskrbo z vodo in delujočim motorjem po navodilih v Zagon motorja, odklenite in pridržite sprožilec (Trigger), da zaženete curek. Zavedajte se, da bo pištola ob prvem zagonu brcnila.
4. Začnite z nizkotlačno šobo in postopoma uporabljajte višje tlake, kot je potrebno. Najprej preizkusite pršenje na robu površine, ki jo želite očistiti, da se prepričate, da curek ni premočan za površino.

Če curek poškoduje površino, se premaknite dlje od površine, ki jo čistite, da zmanjšate pritisk, ki se izvaja na površino. Če je curek še vedno premočan, zaklenite sprožilec v varnostni položaj in zamenjajte na šobo z nižjim tlakom.

5. Pri čiščenju držite palico pod kotom približno 45°; pršenje površine neposredno lahko vtisne umazanijo v površino (zlasti z visokotlačnimi šobami). Pršite na razdalji približno tri do pet čevljev.
6. Čistite navpične in nagnjene površine od zgoraj navzdol.
7. Pri čiščenju vodoravnih površin občasno uporabite curek za odstranjevanje odvečne vode s površine.

Ne dovolite, da visokotlačni čistilnik deluje v prostem teku brez pritisnjenega sprožilca več kot dve minuti. Voda se bo segrela in poškodovala visokotlačni čistilnik.

Črpalka bo izpustila zelo vročo vodo, če bo predolgo delovala v prostem teku.

Opomba: Med normalnim delovanjem lahko termični varnostni ventil občasno sprosti majhne količine vode.

8. Pridržite sprožilec in počasi in enakomerno premikajte palico naprej in nazaj, da operete površino pod pritiskom. Bodite še posebej previdni pri pršenju površin, izdelanih iz dveh različnih materialov (na primer opeke in malte), da ne poškodujete mehkejšega od obeh materialov med pranjem pod pritiskom.
9. Če je površina po končanem delu progasta ali neenakomerna, preklopite na šobo, ki ima širši vzorec pršenja, da zgladite prizadeto območje.

Ustavitev motorja in visokotlačnega čistilnika

1. Za ustavitev motorja v sili izklopite stikalo motorja (Engine Switch).

2. V normalnih pogojih uporabite naslednji postopek:
   1. Spustite sprožilec na ročaju pršilne pištole (Spray Gun).
   2. Izklopite stikalo motorja (Engine Switch).
   3. Zaprite ventil za gorivo (Fuel Valve).
   4. Zaprite dovod vode.

3. Stisnite sprožilec, da sprostite odvečni tlak.


4. Če ste uporabili detergent za visokotlačni čistilnik, spustite čisto vodo skozi sistem, da odstranite ostanke detergenta, po naslednjem postopku:
   1. Izklopite motor, kot je podrobno opisano v koraku 2.
   2. Napolnite posodo za detergent (Detergent Tank) s čisto vodo.
   3. Odstranite šobo in ponovno zaženite motor po navodilih v Zagon motorja.
   4. Usmerite palico v varno smer in pridržite sprožilec, da izperete vodo skozi sistem, dokler ni čist.
   5. Izklopite motor, kot je podrobno opisano v koraku 2.

Zlaganje in shranjevanje

1. Odklopite dovodno cev za vodo od priključka za dovod vode na črpalki.
2. Izpraznite vso vodo iz visokotlačnega čistilnika in zaklenite sprožilec. Očistite zunanje dele s čisto krpo.
3. Odklopite visokotlačno cev od črpalke in pršilne pištole, izpraznite vodo iz cevi.
4. Odvijte matico in odstranite palico s pršilne pištole.
5. Odvijte gumbe ročaja (Handle Knobs), zložite ročaj naprej v vodoravni položaj in privijte gumbe ročaja.
6. Obesite pršilno pištolo na držalo za pršilno pištolo (Spray Gun Holder), obesite cev na kavelj za cev (Hose Hook).
7. Opremo shranjujte v zaprtih prostorih izven dosega otrok.

OBVESTILO
Izpraznite gorivo ob koncu sezone, sicer garancija ne velja. Za popolna navodila za shranjevanje glejte Dolgoročno shranjevanje.

Vzdrževanje

ZA PREPREČITEV RESNIH POŠKODB ZARADI NENAMERNEGA ZAGONA:
Obrnite stikalo za vklop (Power Switch) opreme v položaj "IZKLOP" ("OFF"), počakajte, da se motor ohladi, in odklopite pokrovček svečke (spark plug cap), preden izvedete kakršne koli postopke pregledovanja, vzdrževanja ali čiščenja.

ZA PREPREČITEV RESNIH POŠKODB ZARADI OKVARE OPREME:
Ne uporabljajte poškodovane opreme. Če se pojavijo nenormalni hrup, tresljaji ali prekomerno kajenje, popravite težavo pred nadaljnjo uporabo.
Upoštevajte vsa navodila za servisiranje v tem priročniku. Če motor ni pravilno servisiran, lahko pride do kritične okvare.

Številne postopke vzdrževanja, vključno s tistimi, ki niso podrobno opisani v tem priročniku, mora zaradi varnosti izvesti usposobljen tehnik. Če imate kakršne koli dvome o svoji sposobnosti varnega servisiranja opreme ali motorja, naj namesto vas servisira opremo usposobljen tehnik.

Urnik čiščenja, vzdrževanja in mazanja

Opomba: Ta urnik vzdrževanja je namenjen zgolj kot splošno vodilo. Če se zmogljivost zmanjša ali če oprema deluje nenavadno, takoj preverite sisteme. Potrebe po vzdrževanju vsakega kosa opreme se bodo razlikovale glede na dejavnike, kot so obremenitveni cikel, temperatura, kakovost zraka, kakovost goriva in drugi dejavniki.

Opomba: Naslednji postopki so poleg rednih pregledov in vzdrževanja, ki so razloženi kot del rednega delovanja motorja in opreme.

Postopek	Pred vsako uporabo	Mesečno ali na vsakih 20 ur uporabe	Na vsake 3 mesece ali 50 ur uporabe	Na vsakih 6 mesecev ali 100 ur uporabe vsakih 300	Letno ali ur uporabe	Na vsaki 2 leti
Obrišite zunanjost motorja
Preverite nivo motornega olja
Preverite čistilec zraka
Preverite posodo za usedline
Zamenjajte motorno olje
Očistite/zamenjajte zračni filter			*
Preverite in očistite vžigalno svečko
Preverite/prilagodite hitrost prostega teka Preverite/prilagodite zračnost ventilov Očistite rezervoar za gorivo, cedilo in uplinjač Očistite ogljikove obloge iz zgorevalne komore					**	**
Po potrebi zamenjajte cev za gorivo						**

*Pogosteje servisirajte, če se uporablja v prašnih območjih.
**Te elemente naj servisira usposobljen tehnik.

Preverjanje in polnjenje goriva

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:

Rezervoar za gorivo napolnite v dobro prezračevanem prostoru, stran od virov vžiga. Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden dodate gorivo. Ne kadite.

1. Očistite pokrovček za gorivo in območje okoli njega.
2. Odvijte in odstranite pokrovček za gorivo.
3. Odstranite cedilo in odstranite vso umazanijo in ostanke. Nato zamenjajte cedilo.

Opomba: Ne uporabljajte bencina, ki vsebuje več kot 10 % etanola (E10). Ne uporabljajte etanola E85.

Opomba: Ne uporabljajte bencina, ki je bil shranjen v kovinski posodi za gorivo ali umazani posodi za gorivo. Lahko povzroči, da delci vstopijo v uplinjač, kar vpliva na zmogljivost motorja in/ali povzroči škodo.

4. Po potrebi napolnite rezervoar za gorivo približno 1 palec pod vrat za polnjenje rezervoarja za gorivo z 87-oktanskim ali višjim neosvinčenim bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo.
5. Nato zamenjajte pokrovček za gorivo.
6. Obrišite razlito gorivo in pustite, da odvečno izhlapi, preden zaženete motor. Da preprečite POŽAR, ne zaženite motorja, dokler se v zraku zadržuje vonj po gorivu.

Vzdrževanje črpalke

Črpalka visokotlačnega čistilnika ne potrebuje vzdrževanja. Če je na ali okoli črpalke prisoten kakršen koli znak puščanja olja, NE uporabljajte visokotlačnega čistilnika. Naj enoto servisira usposobljen tehnik.

Menjava motornega olja

Olje je med delovanjem zelo vroče in lahko povzroči opekline. Počakajte, da se motor ohladi, preden zamenjate olje.

1. Prepričajte se, da je motor ustavljen in raven.
2. Zaprite ventil za gorivo.
3. Pod odtočni čep ohišja motorja postavite posodo za odtekanje (ni priložena).
4. Odstranite odtočni čep in, če je mogoče, rahlo nagnite ohišje motorja, da olje lažje odteče. Reciklirajte rabljeno olje.
5. Zamenjajte odtočni čep in ga privijte.
6. Očistite vrh merilne palice in območje okoli nje. Odstranite merilno palico tako, da jo obrnete v nasprotni smeri urinega kazalca, in jo obrišite s čisto krpo, ki ne pušča vlaken.

7. Dodajte ustrezno vrsto olja, dokler nivo olja ne doseže polnega nivoja. Za splošno uporabo je priporočljivo olje SAE 10W-30.
   Grafikon viskoznosti SAE prikazuje druge viskoznosti, ki jih je treba uporabiti pri različnih povprečnih temperaturah.

Razredi viskoznosti SAE

8. Privijte merilno palico nazaj v smeri urinega kazalca.
   OBVESTILO: Ne zaženite motorja s premajhno količino olja.

Vzdrževanje vžigalne svečke

1. Odklopite pokrovček vžigalne svečke s konca svečke. Očistite ostanke okoli vžigalne svečke.
2. Z viličastim ključem za vžigalne svečke odstranite vžigalno svečko.
3. Preglejte vžigalno svečko:
   Če je elektroda oljnata, jo očistite s čisto, suho krpo. Če ima elektroda usedline, jo polirajte z brusnim papirjem. Če je beli izolator razpokan ali odlomljen, je treba vžigalno svečko zamenjati.
   Uporabite vžigalno svečko, navedeno v tabeli specifikacij.

OBVESTILO: Uporaba nepravilne vžigalne svečke lahko poškoduje motor.

4. Pri nameščanju nove vžigalne svečke nastavite razmik svečke na specifikacijo v tabeli specifikacij. Ne pritiskajte na elektrodo, vžigalna svečka se lahko poškoduje.
5. Namestite novo vžigalno svečko ali očiščeno vžigalno svečko v motor.
   • Tip s tesnilom:
     Privijte s prsti, dokler se tesnilo ne dotakne glave valja, nato privijte še približno 1/2-2/3 obrata.
   • Tip brez tesnila: Privijte s prsti, dokler se svečka ne dotakne glave valja, nato privijte še približno 1/16 obrata.

OBVESTILO: Pravilno privijte vžigalno svečko. Če je ohlapna, bo vžigalna svečka povzročila pregrevanje motorja.
Če je preveč privita, se bodo poškodovale niti v bloku motorja.

6. Nanesite dielektrično zaščito pokrova vžigalne svečke (ni priložena) na konec vžigalne svečke in varno pritrdite žico.

Vzdrževanje zračnega filtra

1. Odstranite pokrov čistilnika zraka in zračni filter(e) ter preverite, ali je umazan. Očistite, kot je opisano spodaj.
2. Čiščenje:
   • Za papirnate filtre:
     Da preprečite poškodbe zaradi prahu in ostankov, nosite zaščitna očala, odobrena s strani ANSI,
     masko/respirator za prah, odobreno s strani NIOSH, in težke delovne rokavice. V dobro prezračevanem prostoru, stran od mimoidočih, uporabite stisnjen zrak za izpihovanje prahu iz filtra. Če s tem filter ne postane čist, ga zamenjajte.
   • Za penaste filtre:
     Večkrat operite filter v topli vodi in blagem detergentu. Sperite. Iztisnite odvečno vodo in pustite, da se popolnoma posuši. Kratek čas namočite filter v lahko olje,
     nato iztisnite odvečno olje.
3. Namestite očiščen(e) filter(e). Pred uporabo pritrdite pokrov čistilnika zraka.

Dolgotrajno shranjevanje

Če oprema ne bo delovala dlje kot 20 dni, pripravite motor za shranjevanje na naslednji način:

1. ČIŠČENJE:
   Počakajte, da se motor ohladi, nato ga očistite s suho krpo. OBVESTILO: Ne čistite z vodo.
   Voda bo postopoma vstopila v motor in povzročila rjavenje. Na vse kovinske dele nanesite tanek sloj olja za preprečevanje rje.
2. GORIVO:
   Za zaščito rezervoarja za gorivo med shranjevanjem napolnite rezervoar z bencinom, ki je bil obdelan z dodatkom stabilizatorja goriva. Upoštevajte priporočila proizvajalca stabilizatorja goriva za uporabo. Glejte Preverjanje in polnjenje goriva.

ZA PREPREČITEV RESNIH POŠKODB ZARADI POŽARA:
Rezervoar napolnite v dobro prezračevanem prostoru, stran od virov vžiga. Če je motor vroč zaradi uporabe, ga izklopite in počakajte, da se ohladi, preden dodate gorivo. Ne kadite.

3. MAZANJE:
   1. Zamenjajte motorno olje.
   2. Očistite območje okoli vžigalne svečke. Odstranite vžigalno svečko in skozi luknjo za vžigalno svečko v valj vlijte eno žlico motornega olja.
   3. Zamenjajte vžigalno svečko, vendar pustite pokrovček vžigalne svečke odklopljen.
   4. Povlecite ročico zaganjalnika, da porazdelite olje v valju. Ustavite se po enem ali dveh obratih, ko začutite, da bat začne kompresijski hod (ko začnete čutiti odpor).
4. PRIPRAVA ČRPALKE:
   1. Odklopite visokotlačno cev in cev za dovod vode iz črpalke.
   2. Na dovod vode v črpalko priključite kratko dolžino vrtne cevi z moškim priključkom za cev na enem koncu.
   3. Uporabite lijak, da v črpalko dodate približno šest unč antifriza za avtodome.
      OBVESTILO: Uporabljajte samo antifriz za avtodome.
      Druge vrste antifriza so korozivne in lahko poškodujejo črpalko.
   4. Z odklopljenim pokrovčkom vžigalne svečke in stikalom motorja v položaju OFF (izklopljeno) večkrat povlecite ročico zaganjalnika, dokler antifriz ne začne izhajati iz izhodnega priključka črpalke.
   5. Odstranite vrtno cev iz črpalke.
5. SHRANJEVALNI PROSTOR:
   Pokrijte in shranite v suhem, ravnem, dobro prezračevanem prostoru izven dosega otrok. Shranjevalni prostor mora biti tudi stran od virov vžiga, kot so
   grelniki vode, sušilni stroji in peči.
6. VSAKE 3 MESECE, ZA ZAŠČITO MOTORJA IN GARANCIJSKO KRITJE:
   1. Varno izpraznite antifriz in ga pravilno odstranite.
   2. Priključite visokotlačno cev in cev za dovod vode.
   3. Vklopite dovod vode, odstranite šobo, usmerite palico v varno smer in držite sprožilec, dokler se iz sistema ne sprosti ves zrak, vsaj 30 sekund. Nato spustite sprožilec, ga zaklenite v varnostni položaj in zamenjajte šobo, preden zaženete motor.
   4. Izpustite šobo v varno smer, zaženite motor za 15-20 minut ali pa garancija NE VELJA. Izklopite motor.
   5. Izpustite šobo v varno smer, nato odklopite cevi in izpraznite vodo.
   6. Na dovod vode v črpalko priključite kratko dolžino vrtne cevi z moškim priključkom za cev na enem koncu.
   7. Uporabite lijak, da v črpalko dodate približno šest unč antifriza za avtodome.
      OBVESTILO: Uporabljajte samo antifriz za avtodome.
      Druge vrste antifriza so korozivne in lahko poškodujejo črpalko.
7. PO SHRANJEVANJU:
   1. Preden zaženete motor med ali po shranjevanju, ne pozabite, da se bo neobdelan bencin hitro pokvaril. Izpraznite rezervoar za gorivo in zamenjajte s svežim gorivom, če je neobdelan bencin stal en mesec, če je obdelan bencin stal dlje od priporočenega obdobja stabilizatorja goriva ali če se motor ne zažene.
   2. Z odklopljenim pokrovčkom vžigalne svečke in stikalom motorja v položaju OFF (izklopljeno) večkrat povlecite ročico zaganjalnika, da izpraznite antifriz iz izhodnega priključka črpalke, preden uporabite visokotlačni čistilnik.

Odpravljanje težav

Upoštevajte vse varnostne ukrepe vedno, ko diagnosticirate ali servisirate opremo ali motor.
