Ciclosport CicloMaster CM 4.1 - Manuali i Kompjuterit të Biçikletës

Përmbajtja

1 Montimi
2 Përgatitja
3 Funksionet
4 Ndryshimi i baterisë
5 Zgjidhja e problemeve
6 Garancia
7 Shkarko manual
8 Në Gjuhë të Tjera

Montimi

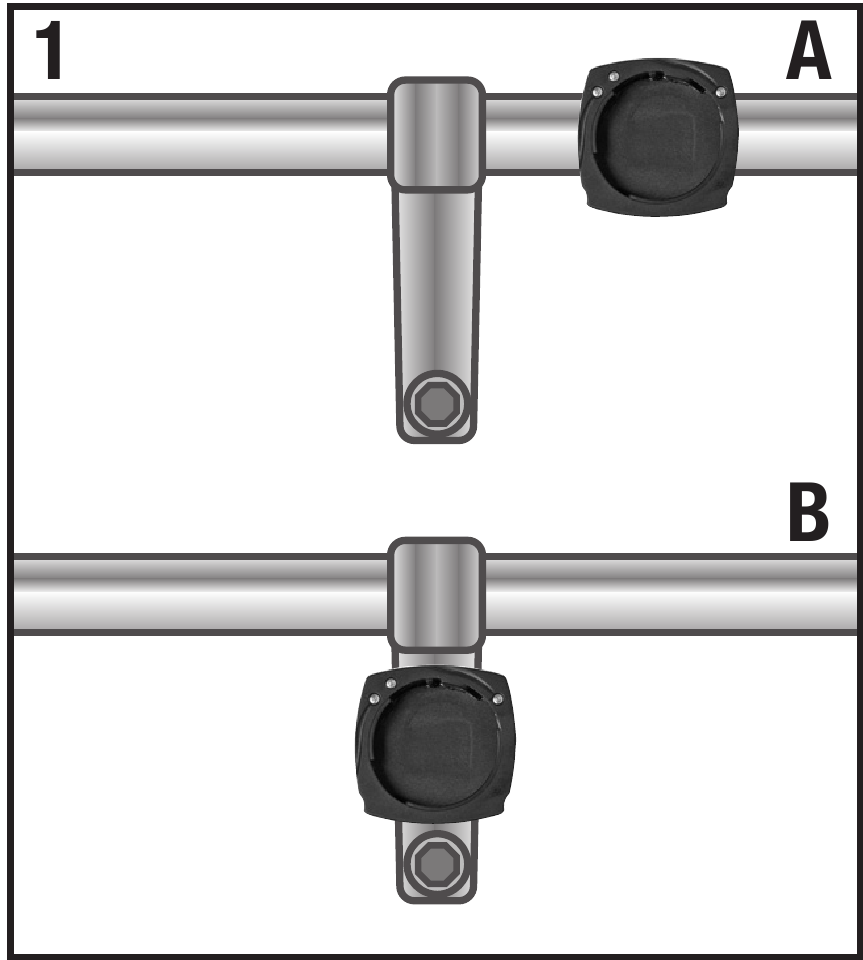

Montimi është i mundur në mbajtësen e timonit (Pozicioni A) ose në kërcell (Pozicioni B)

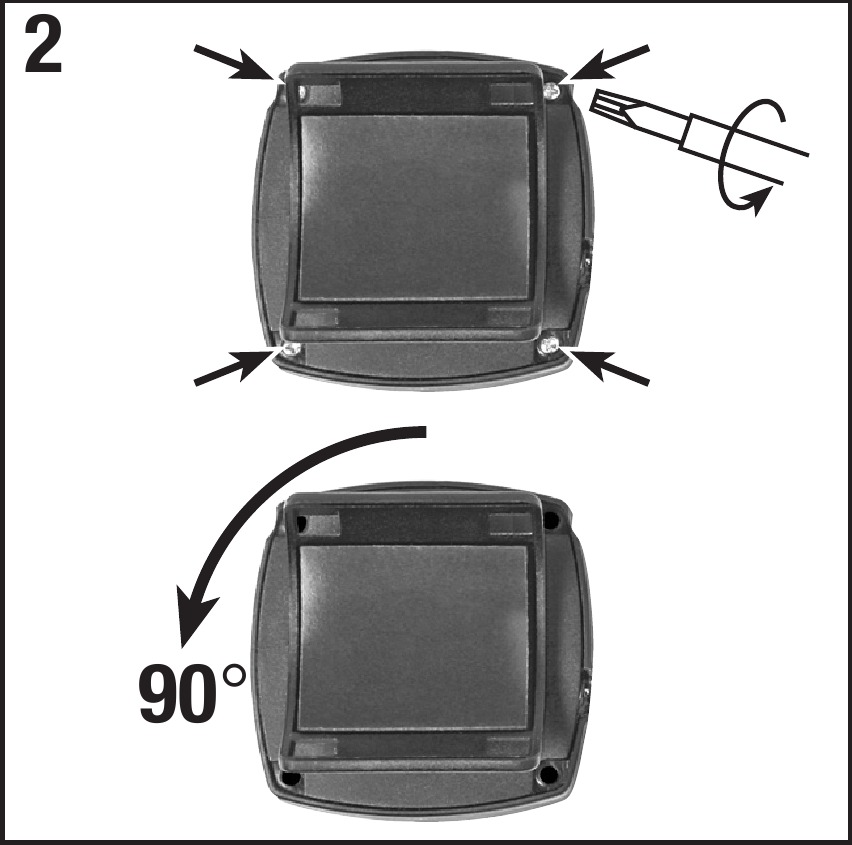

Ndryshoni orientimin e montimit të mbajtëses nga Pozicioni A në Pozicionin B. Hiqni shiritin mbrojtës Vendoseni timonin dhe fiksojeni me lidhëset e kabllove

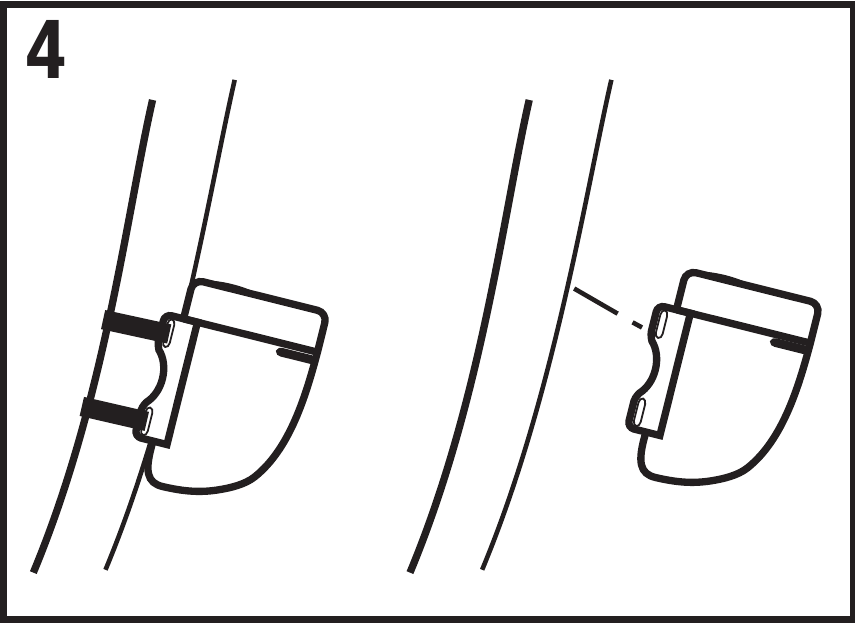

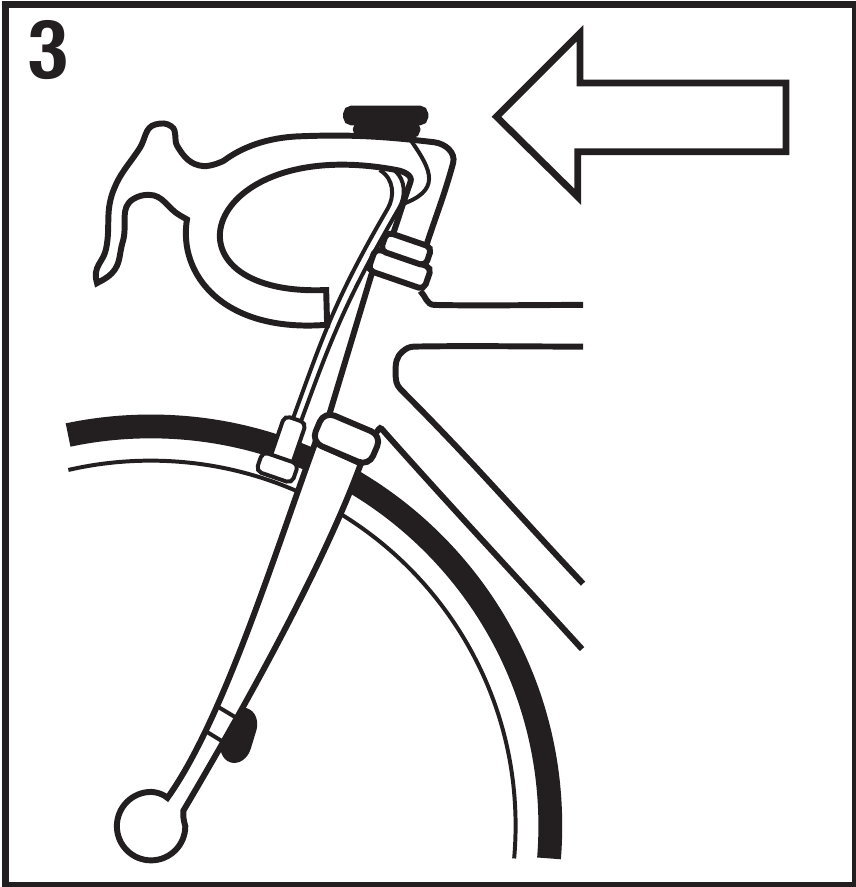

Sigurojeni sensorin në pirun duke shtrënguar lidhëset e kabllove dhe prisni skajet e lira (distanca maksimale midis transmetuesit dhe mbajtëses së timonit është 60 cm)

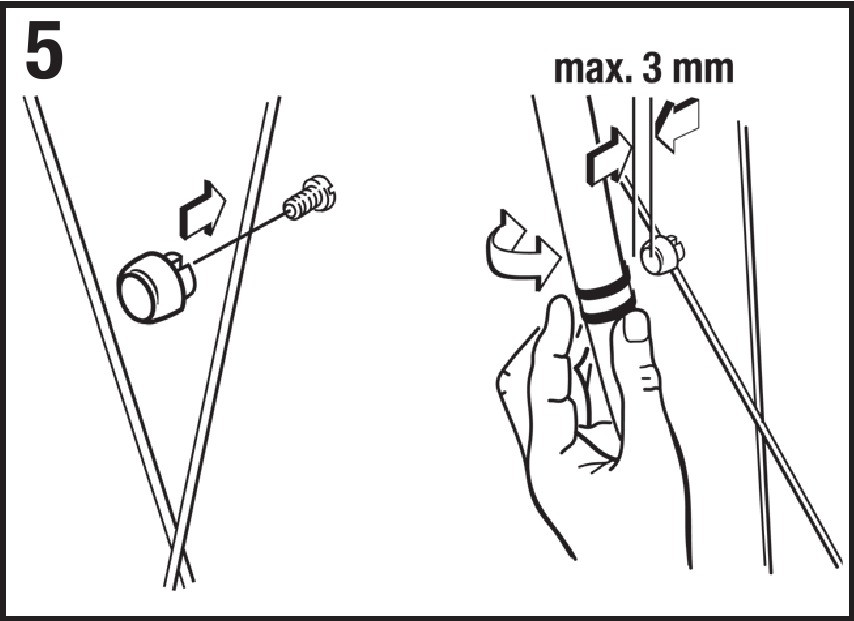

Fiksojeni magnetin në një rreze në mënyrë që të jetë përballë sensorit
Rregulloni pozicionin e magnetit dhe rregulloni sensorin nëse është e nevojshme

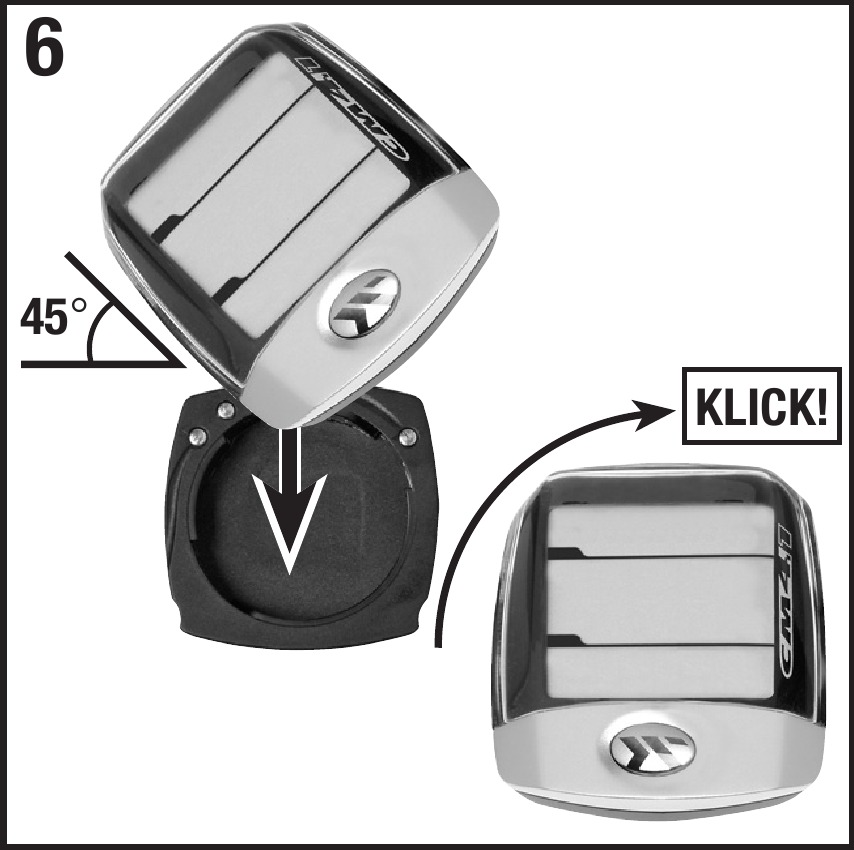

Rrotulloni CM 4.1 në 45 gradë majtas dhe instaloni CM 4.1 në mbajtëse. Pastaj rrotullojeni 45 gradë djathtas për ta kyçur. Për ta zhbllokuar, rrotullojeni 45 gradë majtas.

Përgatitja

Përdorimi i butonave:

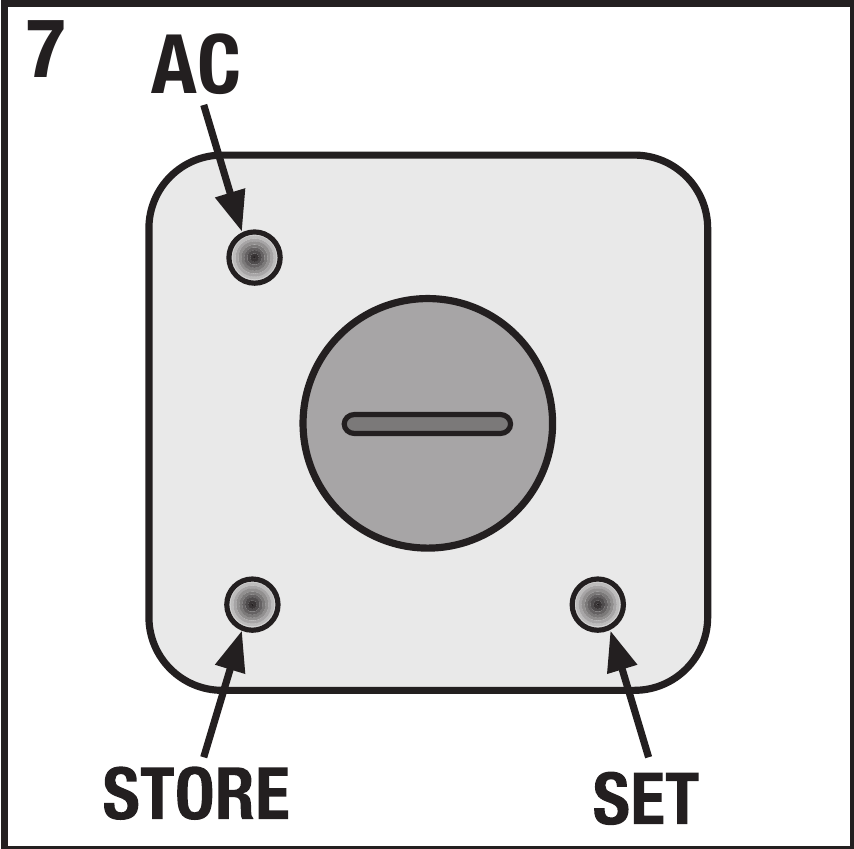

Nuk ka butona në kuptimin konvencional në CM 4.1, cilësimet bëhen me dy 'butonat' në pjesën e pasme të njësisë.

Këta butona mund të shtypen p.sh. me një stilolaps (shih foton 7).

Vendosja e baterisë:
Vendosni baterinë e tipit CR2032 me polin plus lart. Mbyllni kapakun e baterisë me një monedhë, duke u siguruar që të mos e shtrëngoni shumë. Pasi të keni futur baterinë, ekrani do të tregojë cilësimin e perimetrit me vlerën e parë që pulson.
(Për të hyrë përsëri në modalitetin e cilësimeve, shtypni butonin Set për 3 sekonda kur CM 4.1 është në modalitet normal.)

E mëposhtmja vlen për të gjitha cilësimet:

Butoni SET ndryshon vlerën që pulson, butoni STORE e ruan këtë vlerë dhe ndryshon në vlerën tjetër ose shfaqet ekrani tjetër i cilësimeve.

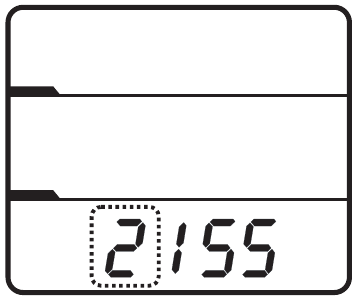

Vendosja e perimetrit të rrotës

Fillimi i cilësimit: 2155 mm
Gama: 0000-3999 mm
Rregulloni me butonin SET dhe STORE, vazhdoni me butonin STORE.

Perimetri i rrotës mund të merret nga tabela e mëposhtme ose të matet vetë.

Madhësia		perimetri
40-559	26 x 1,5	2026 mm
44-559	26 x 1,6	2051 mm
47-559	26 x 1,75	2070 mm
50-559	26 x 1,9	2026 mm
54-559	26 x 2,00	2089 mm
57-559	26 x 2,125	2114 mm
37-590	26 x 1 3/8	2133 mm
32-620	27 x 1 1/4	2199 mm
40-622	28 x 1,5	2224 mm
47-622	28 x 1,75	2268 mm
40-635	28 x 1 1/2	2265 mm
37-622	28 x 1 3/8	2205 mm
20-622	700 x 20C	2114 mm
23-622	700 x 23C	2133 mm
25-622	700 x 25C	2146 mm
28-622	700 x 28C	2149 mm
32-622	700 x 32C	2174 mm

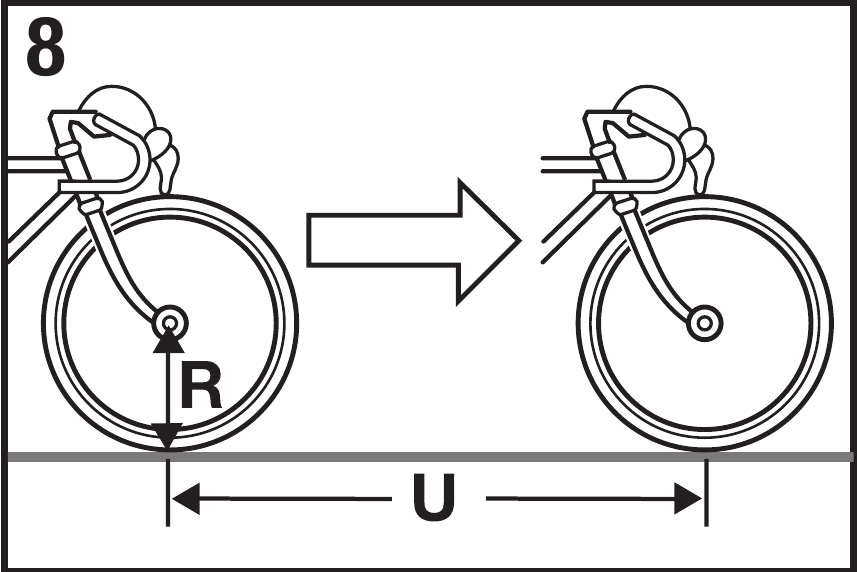

Matja e perimetrit të rrotës (U)
(për rregullim më të saktë):

Bëni një shënues në gomën e përparme dhe në dysheme (p.sh. me shkumës). Lëvizni biçikletën drejt përpara me saktësisht një rrotullim të gomës (për një matje më të saktë sigurohuni që presioni i gomave të jetë i saktë dhe të jeni ulur në biçikletë) dhe shënoni vendndodhjen në dysheme. Tani matni saktësisht distancën midis dy shënuesve në dysheme për t'ju dhënë perimetrin e rrotës (në mm) – shih foton 8.

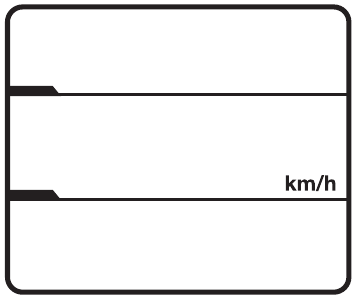

Tani ekrani tregon km/h (kilometra në orë).

Nëse preferoni, ndryshoni në milje në orë me butonin SET, ruani cilësimin dhe vazhdoni me butonin STORE.

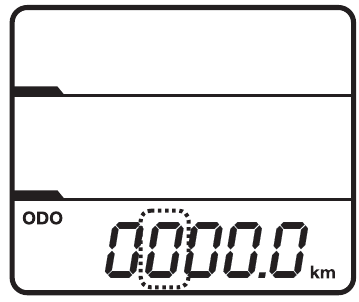

Pas kësaj, ekrani tregon distancën totale të rregullueshme.

Gama: 00000-99999 km ose mi (kilometra ose milje)
Rregulloni me butonin SET dhe STORE, vazhdoni me butonin STORE.

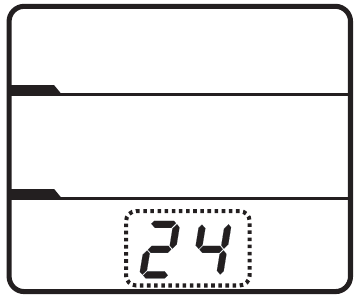

Ekrani tregon '24' që pulson për të zgjedhur shfaqjen e orës (24 – ose 12- orë). Cilësimi 12-orësh tregon A/P në ekran kur shfaqet ora.

Ndryshoni me butonin SET, ruani dhe vazhdoni me cilësimin e orës me butonin STORE.

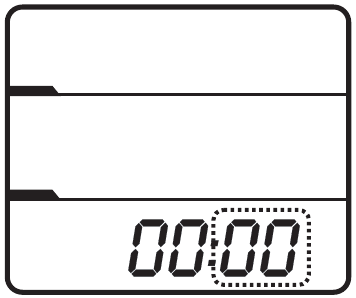

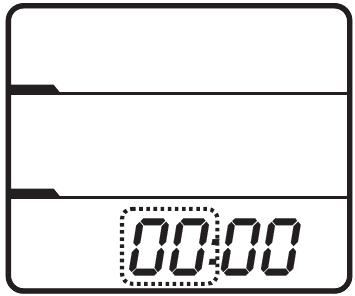

Rregulloni minutat me butonin SET, ruani me butonin STORE dhe tani rregulloni orët me butonin SET.

Ruani orën e rregulluar me butonin STORE.

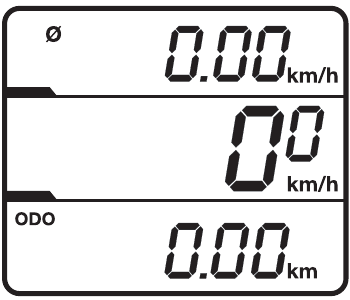

Tani të gjitha cilësimet kanë përfunduar dhe CM 4.1 është gati për funksionim.

Funksionet

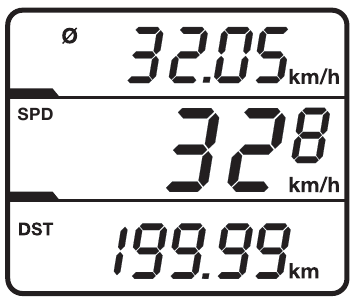

CM 4.1 ka një fillim/ndalim automatik gjatë ngasjes. Kur CM 4.1 vendoset në mbajtësen e timonit, marrësi i zbatuar ndizet (por ekrani qëndron në modalitetin e gjumit). 4 sekonda pas sinjalit të parë nga transmetuesi (kthesa e rrotës), ekrani ndizet dhe tregon sa vijon:

Ekrani i sipërm
shpejtësia mesatare
Gama 0 – 299,99 km/h ose m/h

Mes i ekranit
shpejtësia aktuale (km/h ose m/h)
Gama 0 – 299,9 km/h ose m/h

Ekrani i poshtëm
distanca ditore (DST)
Gama 0 – 999,99 km ose mi

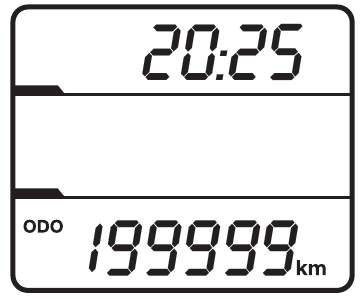

1 minutë pas kthesës së fundit të rrotës, CM 4.1 ndryshon në modalitetin e gjumit – ekrani i sipërm tregon orën dhe ekrani i poshtëm tregon distancën totale (ODO: 0 99999 km ose mi).

Pasi të merrni sinjalin tjetër nga sensori i rrotës, shfaqet përsëri ekrani i plotë (gjithashtu me shtypjen e butonit SET ose STORE).
Kur CM 4.1 nuk përdoret, ai duhet të hiqet nga mbajtësja e timonit për të kursyer energjinë e baterisë.

Distanca ditore dhe shpejtësia mesatare vendosen automatikisht në zero pas 12 orësh pa marrë një sinjal nga sensori i rrotës.
Distanca totale vendoset në zero duke shtypur butonin AC në pjesën e pasme të kompjuterit ose duke hequr baterinë
( Kujdes : kjo gjithashtu do të fshijë të gjitha cilësimet në CM 4.1).

Ndryshimi i baterisë

CM 4.1: Zhvidhosni kapakun e baterisë në pjesën e pasme të CM 4.1 në drejtim të kundërt të akrepave të orës me ndihmën e një monedhe. Hiqni baterinë e vjetër dhe futni një bateri të re litium 3V të tipit CR 2032 me polin plus lart. Vidhosni kapakun përsëri në drejtim të akrepave të orës.

Transmetuesi: Hapni kapakun e baterisë në krye të transmetuesit me ndihmën e një monedhe. Hiqni baterinë e vjetër dhe futni një bateri të re 12 V, të tipit 23A me polin plus lart. Mbyllni kapakun e baterisë.

Ju lutemi, mos i hidhni bateritë e harxhuara në mbeturinat e zakonshme shtëpiake. Përdorni metodën e duhur të asgjësimit.

Zgjidhja e problemeve

Ekrani i gabuar ose jo ekran

kontrolloni nëse bateria është instaluar siç duhet ose zëvendësoni baterinë (Kujdes: heqja e baterisë do të fshijë të gjitha cilësimet dhe vlerat në CM 4.1)

Shpejtësia nuk shfaqet

kontrolloni nëse transmetuesi është montuar siç duhet
kontrolloni baterinë e transmetuesit
kontrolloni pozicionin e magnetit të rrezes (maks. 3 mm distancë nga sensori i rrotës)
kontrolloni distancën midis transmetuesit dhe mbajtëses së timonit (maks. 60 cm)
sigurohuni që CM 4.1 është montuar saktë në mbajtëse
kontrolloni perimetrin e rrotës

Shpejtësia shumë e lartë ose shumë e ulët

kontrolloni perimetrin e rrotës kontrolloni nëse po përdorni milje ose kilometra
kontrolloni baterinë e transmetuesit
mosfunksionim për shkak të transmetuesve të tjerë, sistemeve GPS, dritave të caktuara, etj. Pasi të largoheni nga zona e mosfunksionimit, shpejtësia do të shfaqet si zakonisht

Garancia

Ne ofrojmë një garanci për 24 muaj nga data e blerjes në CM 4.1. Garancia është e kufizuar në defektet materiale dhe të përpunimit. Bateritë janë të përjashtuara nga garancia.

Garancia është e vlefshme vetëm nëse kompjuteri, me aksesorë, është trajtuar dhe mirëmbajtur me kujdes dhe sipas udhëzimeve të funksionimit.

Për të kthyer CM 4.1 sipas kushteve/termave të garancisë, ju lutemi referojuni shitësit tuaj, distributorit tuaj lokal ose dërgoni kompjuterin me dëshminë e blerjes (data) dhe të gjithë aksesorët, dhe me postë të mjaftueshme, në:
CICLO SPORT SERVICE
K.W. Hochschorner GmbH
Konrad-Zuse-Bogen 8
D - 82152 Krailling

Telefoni: 0049 / 89 / 71 66 98 12
Faksi: 0049 / 89 / 714 07 83
E-Mail: ciclo-service@ciclosport.de

Ju lutemi lexoni përsëri me kujdes manualin e funksionimit përpara se të dërgoni pajisjen dhe kontrolloni bateritë.
Në rast të pretendimeve të vlefshme të garancisë, pajisja e riparuar ose një pajisje zëvendësuese do të kthehet pa pagesë.

Riparimi:
Nëse CM 4.1 juaj dërgohet për riparim (ose ndërrim baterie) ose nëse një pretendim garancie nuk është i vlefshëm, riparimet deri në 15 EUR do të kryhen automatikisht.
Në rast të kostove më të larta të riparimit do të njoftoheni. Pajisja e riparuar do të dërgohet përsëri me para në dorëzim.
