CICLOSPORT CICLOMASTER CM 2.1 - Manuali i Kompjuterit të Biçikletës

Hyrje

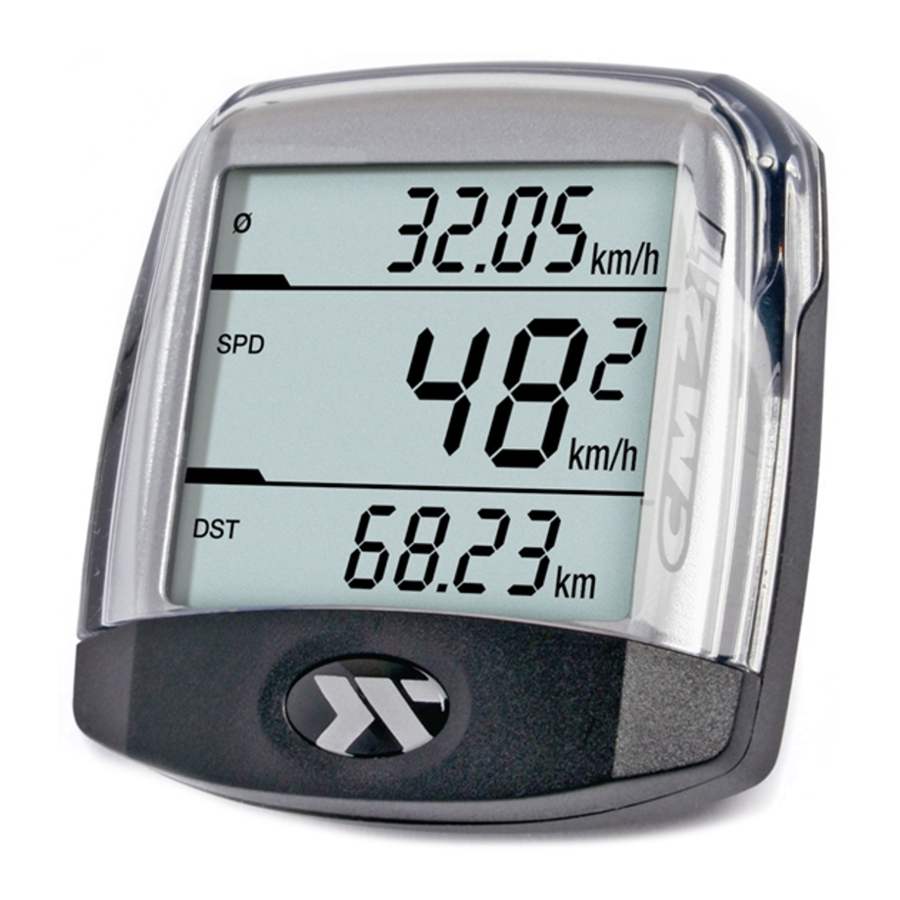

Me CICLOMASTER CM 2.1 ju keni blerë një kompjuter elektronik biçiklete me elektronikë të teknologjisë së fundit, nivelin më të lartë të saktësisë dhe është rezistent ndaj motit.
Veçori e veçantë: Pas konfigurimit fillestar nuk ka nevojë të shtypni më butona, shpejtësia, shpejtësia mesatare dhe distanca shfaqen automatikisht menjëherë pas rrotullimit të parë të rrotës.

Ju lutemi lexoni me kujdes këtë manual përdorimi përpara përdorimit.

Përmbajtja:

• CICLOMASTER CM 2.1
• Bateri e tipit CR 2032
• mbajtëse timoni me sensor rrote dhe lidhëse kabllosh për montim
• magnet për tela
• kapaku i baterisë

Montimi

Mbajtësja e timonit mund të montohet në timon dhe gjithashtu në kërcell.

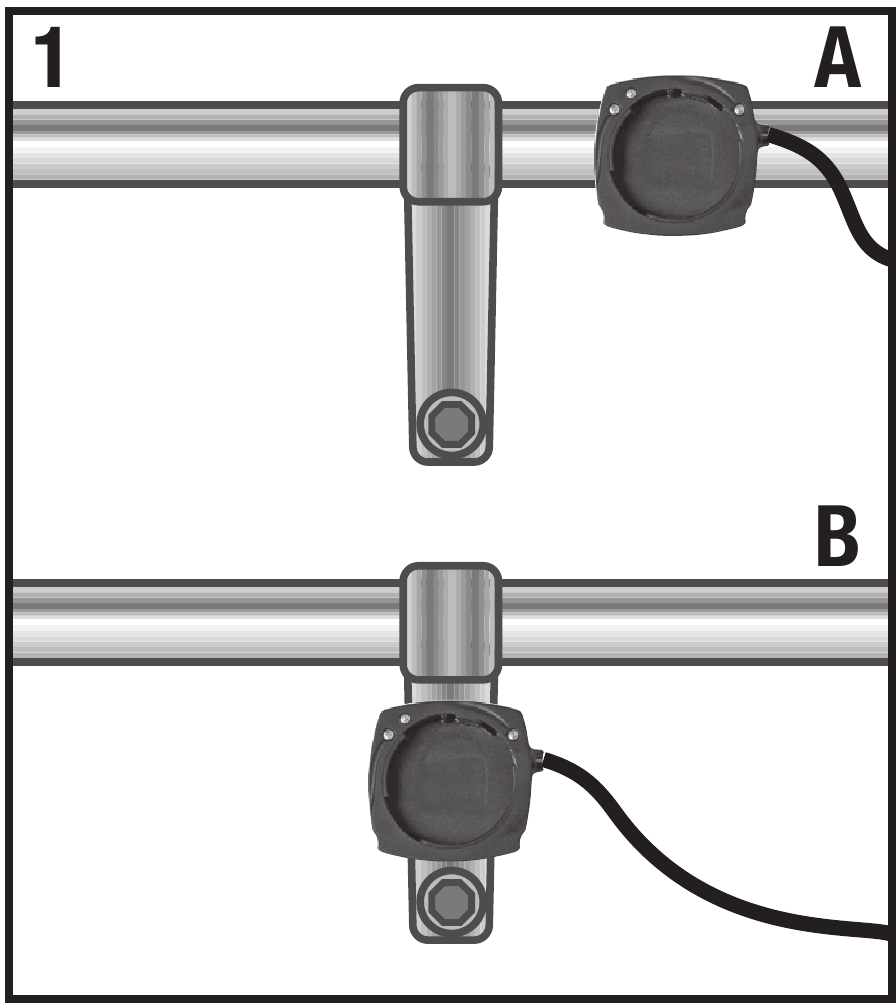

Figura 1: Montimi është i mundur në timon (Pozicioni A) ose kërcell (Pozicioni B)

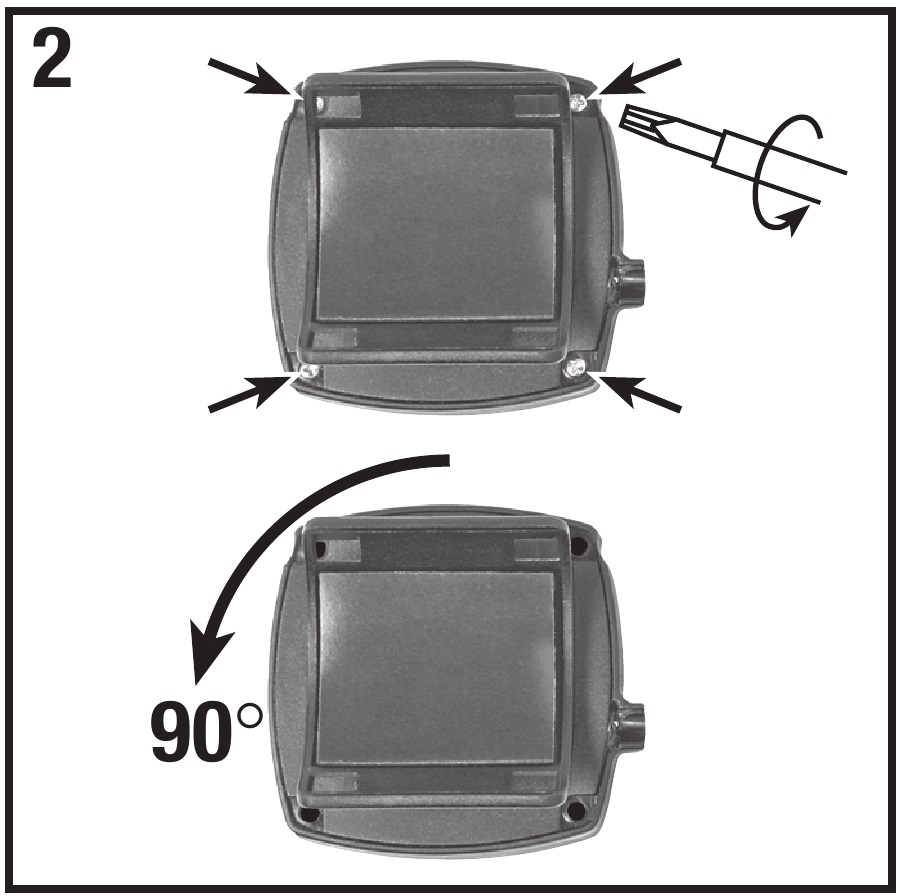

Figura 2: Ndryshoni orientimin e montimit të mbajtëses nga Pozicioni A në Pozicionin B.
Hiqni shiritin mbrojtës
Vendoseni timonin dhe fiksojeni me lidhëset e kabllove

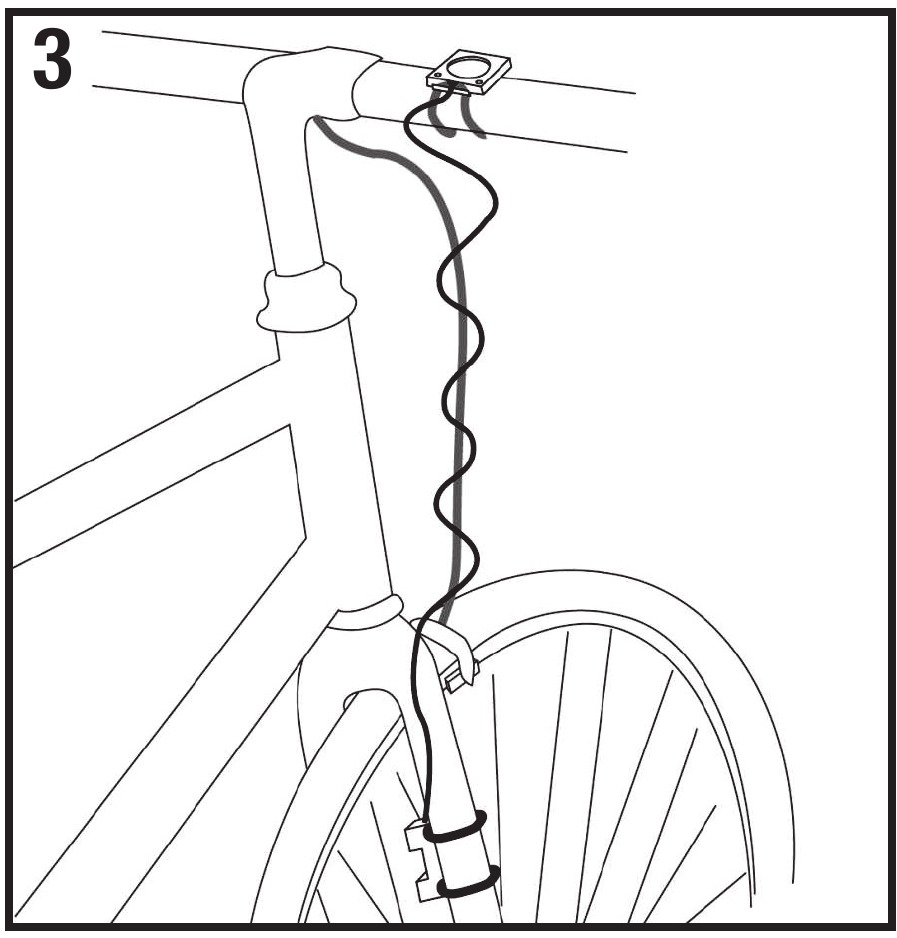

Figura 3: Mbështillni kabllon nga mbajtësja rreth telit të frenave dhe pirunit të rrotës së përparme

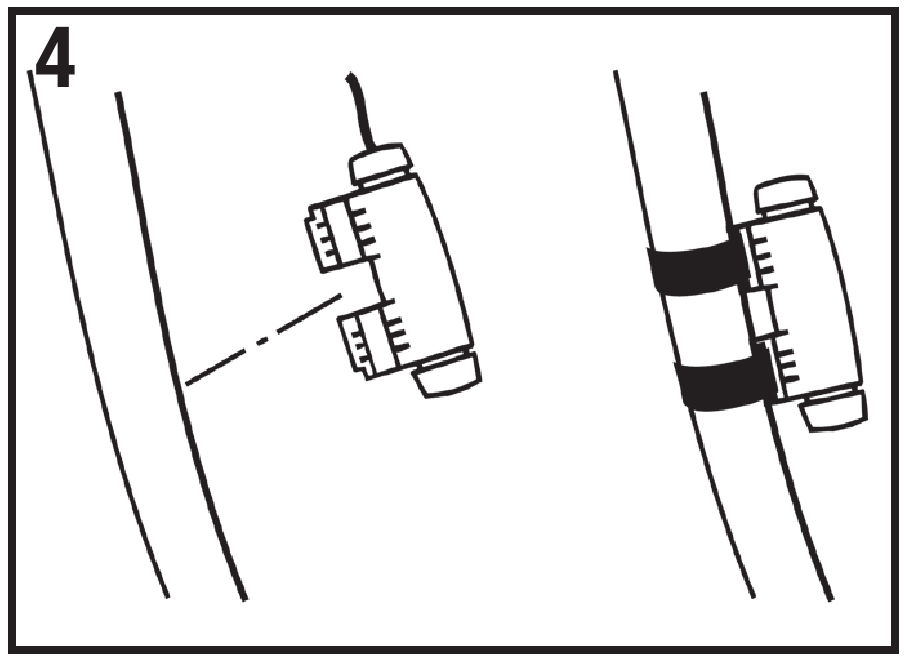

Figura 4: Sigurojeni sensorin duke shtrënguar lidhëset e kabllove dhe prisni skajet e lira

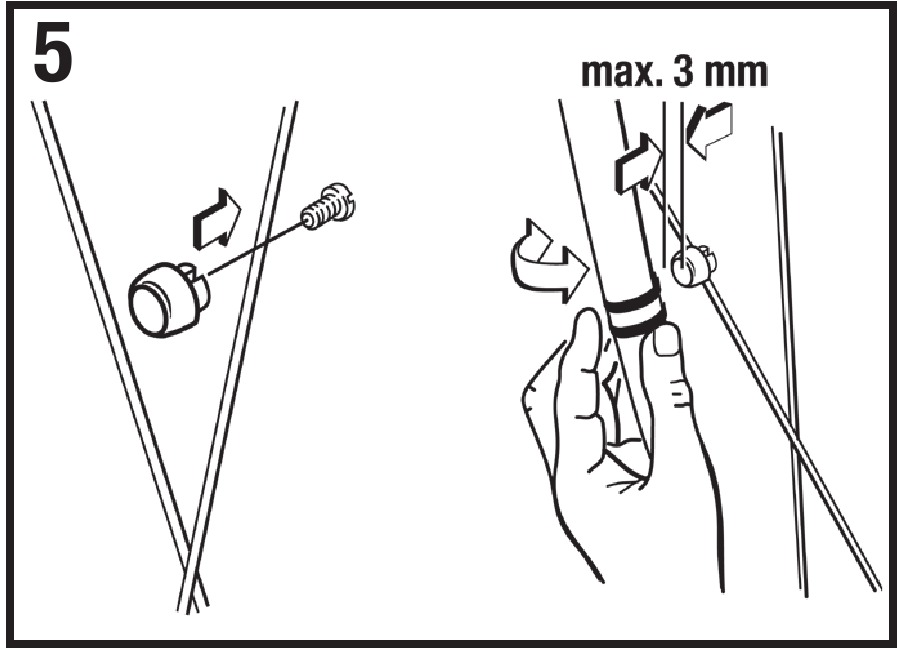

Figura 5: Fiksojeni magnetin në një tel në mënyrë që të jetë përballë sensorit
Rregulloni pozicionin e magnetit dhe rregulloni sensorin nëse është e nevojshme

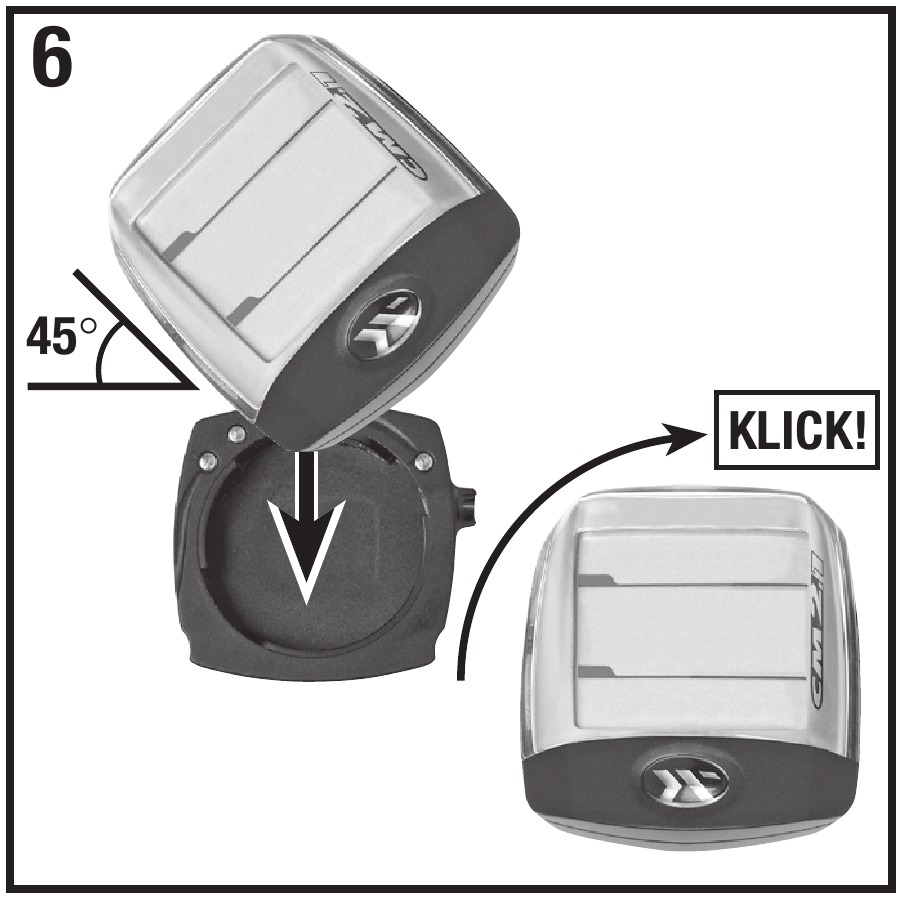

Figura 6: Rrotullojeni CM 2.1 në 45 gradë majtas dhe instalojeni në mbajtëse. Pastaj rrotullojeni 45 gradë djathtas për ta mbyllur. Për ta zhbllokuar, rrotullojeni 45 gradë majtas.

Përgatitja

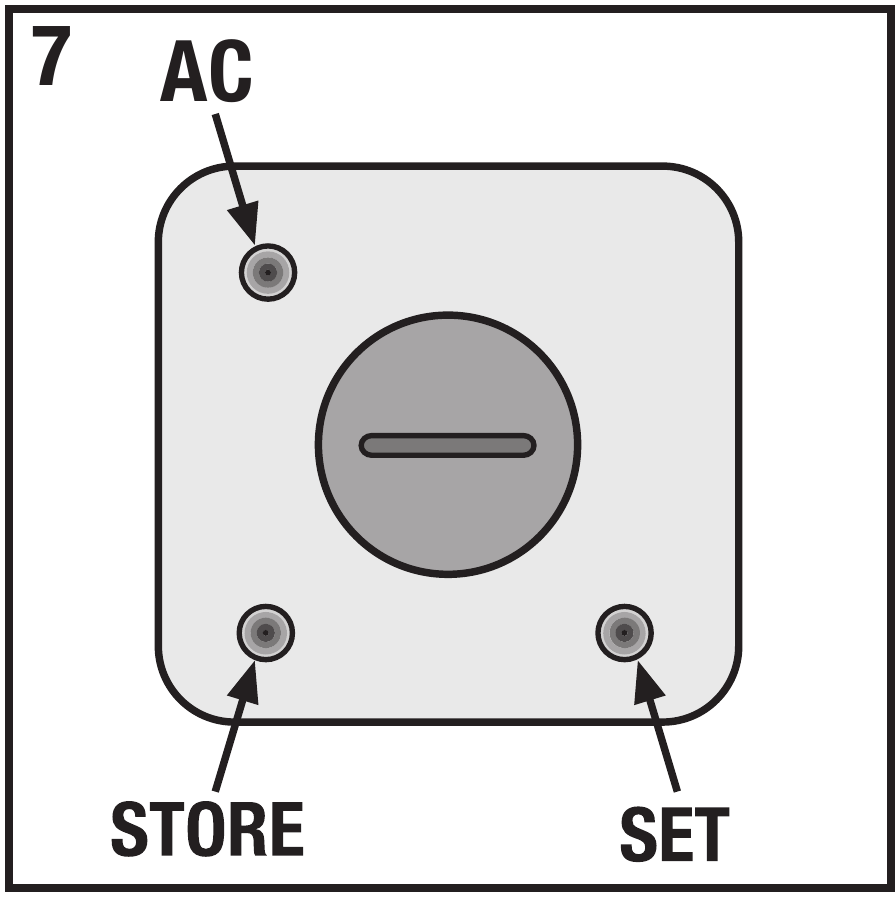

Përdorimi i butonave:
Nuk ka butona në kuptimin konvencional në CM 2.1, cilësimet bëhen me dy ‚butona' në pjesën e pasme të njësisë.

Këta butona mund të shtypen p.sh. me një stilolaps (shih foton 7).

Vendosja e baterisë:
Vendosni baterinë e tipit CR2032 me polin plus lart. Mbyllni kapakun e baterisë me një monedhë, duke u siguruar që të mos e shtrëngoni shumë. Pasi të vendosni baterinë, ekrani do të tregojë cilësimin e perimetrit me vlerën e parë që pulson.
(Për të hyrë përsëri në modalitetin e cilësimeve, shtypni butonin Set (Vendos) për 3 sekonda kur CM 2.1 është në modalitet normal.)

E mëposhtmja vlen për të gjitha cilësimet: Butoni SET (Vendos) ndryshon vlerën që pulson, butoni STORE (Ruaj) e ruan këtë vlerë dhe ndryshon në vlerën tjetër ose shfaqet ekrani tjetër i cilësimeve.

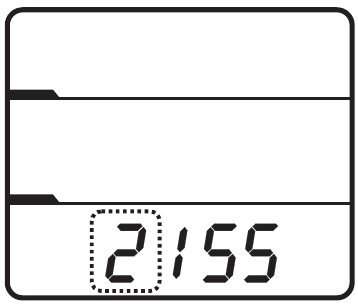

Vendosja e perimetrit të rrotës

Filloni cilësimin: 2155 mm
Gama: 0000-3999 mm
Rregulloni me butonin SET (Vendos) dhe STORE (Ruaj), vazhdoni me butonin STORE (Ruaj).

Perimetri i rrotës mund të merret nga tabela e mëposhtme ose të matet vetë.

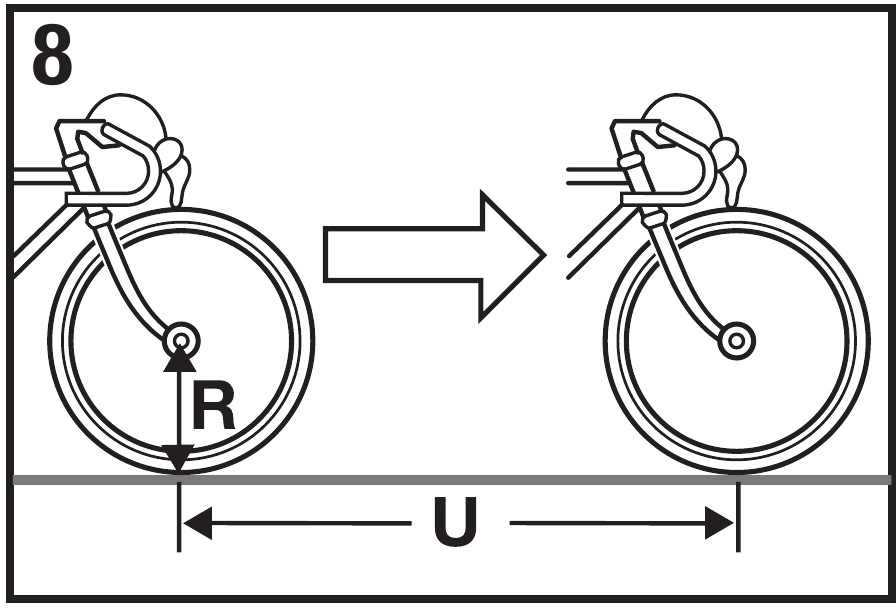

Matja e perimetrit të rrotës (U)
(për rregullim më të saktë):
Bëni një shenjë në gomën e përparme dhe në dysheme (p.sh. me shkumës). Lëvizni biçikletën drejt përpara me saktësisht një rrotullim të gomës (për një matje më të saktë sigurohuni që presioni i gomave të jetë i saktë dhe të jeni ulur në biçikletë) dhe shënoni vendndodhjen në dysheme. Tani matni saktësisht distancën midis dy shenjave në dysheme për t'ju dhënë perimetrin e rrotës (në mm). – shih foton 8.

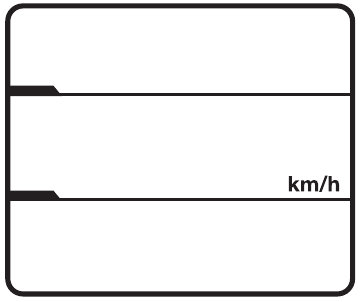

Tani ekrani tregon km/h
(kilometra në orë).

Nëse preferoni, ndryshoni në milje në orë me butonin SET (Vendos), ruani cilësimin dhe vazhdoni me butonin STORE (Ruaj).

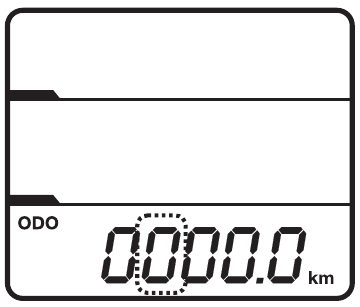

Pas kësaj, ekrani tregon distancën totale të rregullueshme.
Gama: 00000-99999 km ose mi
(kilometra ose milje)
Rregulloni me butonin SET (Vendos) dhe STORE (Ruaj), vazhdoni me butonin STORE (Ruaj).

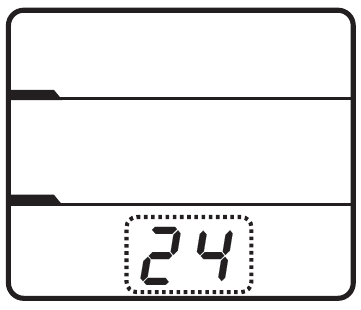

Ekrani tregon ‚24' që pulson për të zgjedhur ekranin e kohës (24 – ose 12-orë). Cilësimi 12-orësh tregon A/P në ekran kur shfaqet koha.

Ndryshoni me butonin SET (Vendos), ruani dhe vazhdoni në cilësimin e kohës me butonin STORE (Ruaj).

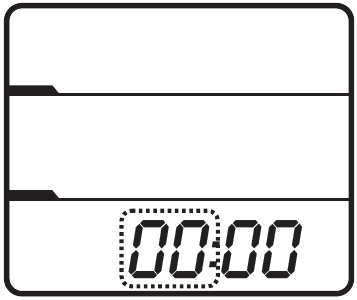

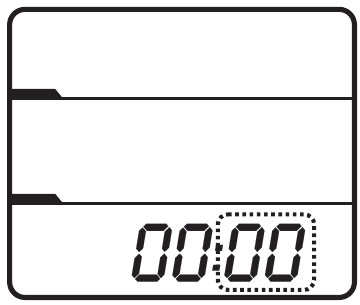

Rregulloni minutat me butonin SET (Vendos), ruani me butonin STORE (Ruaj) dhe tani rregulloni orët me butonin SET (Vendos).

Ruani kohën e rregulluar me butonin STORE (Ruaj).
Tani të gjitha cilësimet kanë përfunduar dhe CM 2.1 është gati për funksionim.

Funksionet

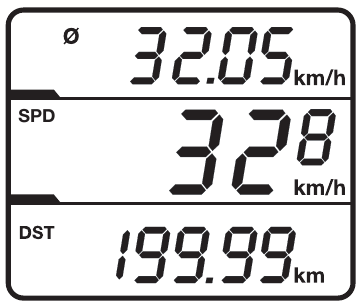

CM 2.1 ka një fillim/ndalim automatik gjatë ngasjes. Kjo do të thotë, 4 sekonda pas rrotullimit të parë të rrotës, ekrani tregon sa vijon:

Ekrani i sipërm
shpejtësia mesatare
Gama 0 – 299,99 km/h ose m/h

Mes i ekranit
shpejtësia aktuale (km/h ose m/h)
Gama 0 – 299,9 km/h ose m/h

Ekrani i poshtëm
distanca ditore (DST)
Gama 0 – 999,99 km ose mi

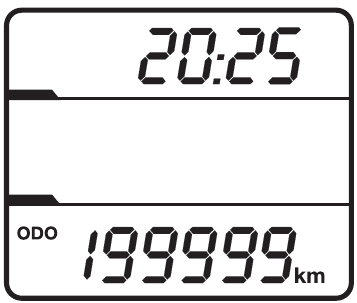

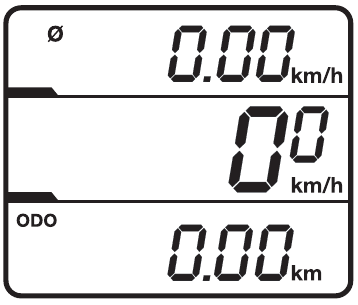

1 minutë pas rrotullimit të fundit të rrotës, CM 2.1 ndryshon në modalitetin e gjumit – ekrani i sipërm tregon kohën dhe ekrani i poshtëm tregon distancën totale (ODO: 0 - 99999 km ose mi)

Pasi të marrë sinjalin tjetër nga sensori i rrotës, shfaqet përsëri ekrani i plotë (gjithashtu me shtypjen e butonit SET (Vendos) ose STORE (Ruaj)).

Distanca ditore dhe shpejtësia mesatare vendosen automatikisht në zero pas 12 orësh pa marrë një sinjal nga sensori i rrotës.

Distanca totale vendoset në zero duke shtypur butonin AC në pjesën e pasme të kompjuterit ose duke hequr baterinë (Kujdes: kjo gjithashtu do të fshijë të gjitha cilësimet në CM 2.1).

Ndryshimi i baterisë

Zhbllokoni kapakun e baterisë në pjesën e pasme të CM 2.1 në drejtim të kundërt të akrepave të orës me ndihmën e një monedhe. Hiqni baterinë e vjetër dhe futni një bateri të re litium 3V të tipit CR 2032 me polin plus lart. Vidhosni kapakun përsëri në drejtim të akrepave të orës.

Ju lutemi mos i hidhni bateritë e harxhuara në mbeturinat e zakonshme shtëpiake. Përdorni metodën e duhur të asgjësimit.

Zgjidhja e problemeve

Ekrani i gabuar ose jo ekran

• kontrolloni nëse bateria është instaluar siç duhet ose zëvendësoni baterinë (Kujdes: heqja e baterisë do të fshijë të gjitha cilësimet dhe vlerat në CM 2.1)

Shpejtësia nuk shfaqet

• kontrolloni nëse sensori i rrotës është montuar siç duhet
• kontrolloni pozicionin e magnetit të telit (maks. 3 mm distancë nga sensori i rrotës)
• sigurohuni që CM 2.1 të jetë montuar saktë në mbajtëse - kontrolloni perimetrin e rrotës

Shpejtësia shumë e lartë ose shumë e ulët

• kontrolloni perimetrin e rrotës
• kontrolloni nëse po përdorni milje ose kilometra

Garancia

Ne ofrojmë një garanci për 24 muaj nga data e blerjes në CM 2.1. Garancia është e kufizuar në defektet e materialit dhe të përpunimit. Bateritë janë të përjashtuara nga garancia.

Garancia është e vlefshme vetëm nëse kompjuteri, me aksesorë, është trajtuar dhe mirëmbajtur me kujdes dhe sipas udhëzimeve të përdorimit.

Për të kthyer CM 2.1 sipas kushteve/termave të garancisë, ju lutemi referojuni shitësit tuaj, distributorit tuaj lokal ose dërgoni kompjuterin me dëshminë e blerjes (data) dhe të gjithë aksesorët, dhe me postë të mjaftueshme, në:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Ju lutemi lexoni me kujdes manualin e udhëzimeve përpara se të na dërgoni kompjuterin tuaj dhe kontrolloni baterinë. Një pajisje shkëmbimi ose pajisja e riparuar do t'ju dërgohet falas nëse kanë ardhur në pyetje pretendime të justifikueshme për garanci. Ju lutemi kontaktoni distributorin tonë lokal.

Riparimi:
Nëse CM 2.1 juaj dërgohet për riparim (ose ndërrim të baterisë) ose nëse një kërkesë për garanci nuk është e vlefshme, riparimet deri në 19 EUR do të kryhen automatikisht.
Në rast të kostove më të larta të riparimit, do të njoftoheni. Pajisja e riparuar do të dërgohet me pagesë në dorëzim.
