CICLOSPORT CICLOMASTER CM 2.1 - Jalgrattaarvuti kasutusjuhend

Sissejuhatus

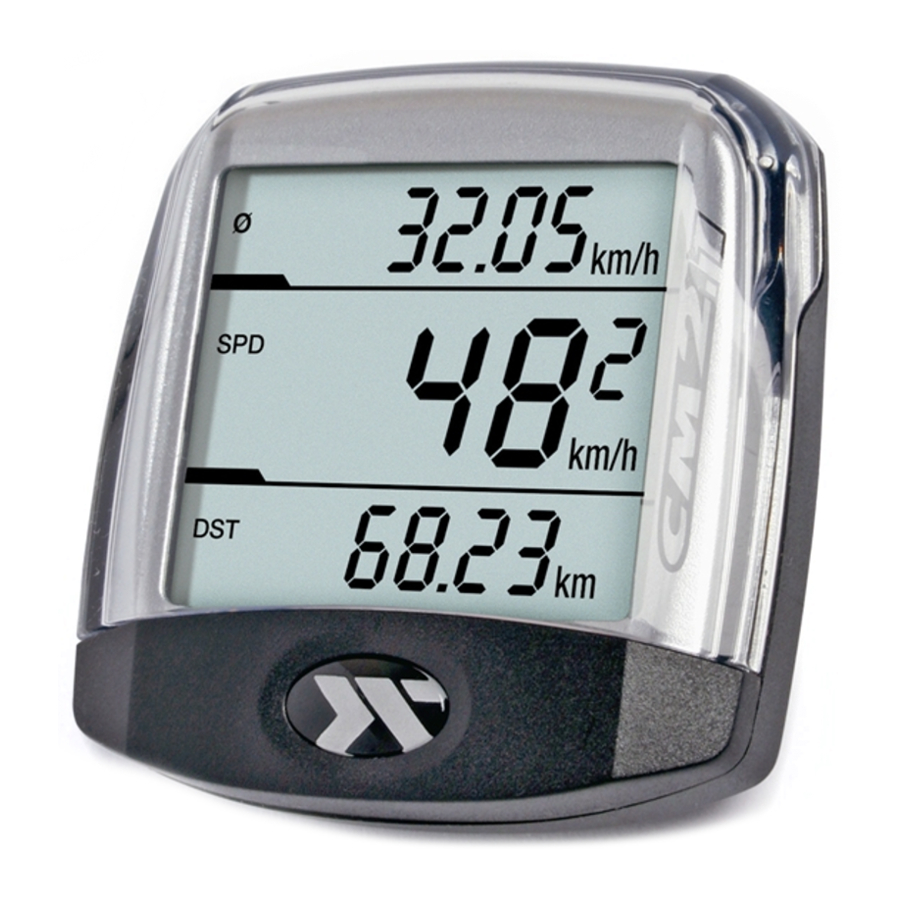

CICLOMASTER CM 2.1-ga olete soetanud tipptasemel elektroonikaga, kõrgeima täpsusega ja ilmastikukindla elektroonilise jalgrattaarvuti.
Eriomadus: Pärast esialgset seadistamist ei ole vaja enam ühtegi nuppu vajutada, kiirus, keskmine kiirus ja vahemaa kuvatakse automaatselt kohe pärast esimest ratta pöörlemist.

Enne kasutamist lugege see kasutusjuhend hoolikalt läbi.

Sisu:

• CICLOMASTER CM 2.1
• Patarei tüüp CR 2032
• juhtraua kinnitus koos rattaanduri ja kinnituskaablitega
• kodara magnet
• patarei kaas

Paigaldamine

Juhtraua kinnitust saab paigaldada nii juhtrauale kui ka varrele.

Pilt 1: Paigaldamine on võimalik juhtrauale (asend A) või varrele (asend B)

Pilt 2: Muutke kinnituse orientatsiooni asendist A asendisse B.
Eemaldage kaitseteip
Asetage juhtraud ja kinnitage see kaablisidemetega

Pilt 3: Keerake kaabel kinnitusest ümber piduritrossi ja esiratta kahvli

Pilt 4: Kinnitage andur kaablisidemeid pingutades ja lõigake lahtised otsad ära

Pilt 5: Kinnitage magnet kodarale nii, et see oleks anduri poole
Reguleerige magneti asendit ja vajadusel peenhäälestage andurit

Pilt 6: Pöörake CM 2.1 45 kraadi vasakule ja paigaldage see kinnitusse. Seejärel pöörake seda lukustamiseks 45 kraadi paremale. Avamiseks pöörake 45 kraadi vasakule.

Ettevalmistus

Nuppude kasutamine:
CM 2.1-l ei ole tavalises mõttes nuppe, seaded tehakse seadme tagaküljel asuvate kahe nupuga.

Neid nuppe saab vajutada näiteks pastapliiatsiga (vt pilt 7).

Patarei sisestamine:
Sisestage patarei tüüp CR2032 pluss-pool ülespoole. Sulgege patarei kaas mündiga, jälgides, et te seda üle ei pingutaks. Pärast patarei sisestamist kuvatakse ekraanil ümbermõõdu seadistus, kus esimene väärtus vilgub.
(Seadistusrežiimi uuesti sisenemiseks vajutage nuppu Set (seadista) 3 sekundit, kui CM 2.1 on normaalses režiimis.)

Järgnev kehtib kõigi seadete puhul: SET-nupp muudab vilkuvat väärtust, STORE-nupp salvestab selle väärtuse ja lülitub järgmisele väärtusele või kuvatakse järgmine seadistusekraan.

Ratta ümbermõõdu seadistamine

Seadistuse algus: 2155 mm
Vahemik: 0000-3999 mm
Reguleerige SET- ja STORE-nupuga, jätkake STORE-nupuga.

Ratta ümbermõõtu saab võtta järgmisest tabelist või ise mõõta.

Ratta ümbermõõdu (U) mõõtmine
(täpsema reguleerimise jaoks):
Tehke esirehvile ja põrandale märk (nt kriidiga). Liigutage jalgratast otse edasi täpselt ühe rehvi pöörde võrra (täpsema mõõtmise tagamiseks veenduge, et rehvirõhk on õige ja istuge jalgrattal) ja märkige asukoht põrandale. Nüüd mõõtke täpselt kahe märgi vaheline kaugus põrandal, et saada ratta ümbermõõt (mm-des). – vt pilt 8.

Nüüd kuvatakse ekraanil km/h
(kilomeetrit tunnis).

Soovi korral muutke SET-nupuga miilideks tunnis, salvestage seadistus ja jätkake STORE-nupuga.

Pärast seda kuvatakse ekraanil reguleeritav kogudistants.
Vahemik: 00000-99999 km või mi
(kilomeetrit või miili)
Reguleerige SET- ja STORE-nupuga, jätkake STORE-nupuga.

Ekraanil kuvatakse vilkuv ‚24', et valida aja kuvamine (24- või 12-tunnine). 12-tunnine seadistus näitab ekraanil A/P, kui kuvatakse kellaaeg.

Muutke SET-nupuga, salvestage ja jätkake STORE-nupuga aja seadistamisega.

Reguleerige minuteid SET-nupuga, salvestage STORE-nupuga ja nüüd reguleerige tunde SET-nupuga.

Salvestage reguleeritud aeg STORE-nupuga.
Nüüd on kõik seaded lõpetatud ja CM 2.1 on kasutamiseks valmis.

Funktsioonid

CM 2.1-l on automaatne käivitus/seiskamine sõidu ajal. See tähendab, et 4 sekundit pärast ratta esimest pööret kuvatakse ekraanil järgmine:

Ülemine ekraan
keskmine kiirus
Vahemik 0 – 299,99 km/h või m/h

Ekraani keskosa
hetkekiirus (km/h või m/h)
Vahemik 0 – 299,9 km/h või m/h

Alumine ekraan
päevane distants (DST)
Vahemik 0 – 999,99 km või mi

1 minut pärast ratta viimast pööret lülitub CM 2.1 unerežiimi – ülemisel ekraanil kuvatakse kellaaeg ja alumisel ekraanil kuvatakse kogudistants (ODO: 0 - 99999 km või mi)

Pärast järgmise signaali saamist rattaandurilt kuvatakse uuesti kogu ekraan (ka SET- või STORE-nupu vajutamisel).

Päevane distants ja keskmine kiirus seatakse automaatselt nulli pärast 12 tundi ilma rattaandurilt signaali saamata.

Kogudistants seatakse nulli, vajutades arvuti tagaküljel asuvat AC-nuppu või eemaldades patarei (tähelepanu: see kustutab ka kõik CM 2.1 seaded).

Patarei vahetamine

Keerake mündi abil CM 2.1 tagaküljel olev patarei kaas vastupäeva lahti. Eemaldage vana patarei ja sisestage uus 3V-liitiumpatarei tüüp CR 2032 pluss-pool ülespoole. Keerake kaas tagasi päripäeva.

Palun ärge visake kasutatud patareisid tavalisse olmejäätmesse. Kasutage õiget kõrvaldamisviisi.

Veaotsing

Vigane või puuduv ekraan

• kontrollige, kas patarei on õigesti paigaldatud, või vahetage patarei välja (tähelepanu: patarei eemaldamine kustutab kõik CM 2.1 seaded ja väärtused)

Kiirust ei kuvata

• kontrollige, kas rattaandur on õigesti paigaldatud
• kontrollige kodara magneti asendit (max. 3 mm kaugus rattaandurist)
• veenduge, et CM 2.1 on kinnitusse õigesti paigaldatud - kontrollige ratta ümbermõõtu

Kiirus on liiga kõrge või liiga madal

• kontrollige ratta ümbermõõtu
• kontrollige, kas kasutate miile või kilomeetreid

Garantii

Pakume CM 2.1-le 24-kuulist garantiid alates ostukuupäevast. Garantii piirdub materjali- ja tootmisvigadega. Patareid on garantiist välja jäetud.

Garantii kehtib ainult siis, kui arvutit koos tarvikutega on käsitsetud ja hooldatud hoolikalt ning vastavalt kasutusjuhendile.

CM 2.1 tagastamiseks garantiitingimustel võtke palun ühendust oma edasimüüjaga, kohaliku edasimüüjaga või saatke arvuti koos ostutõendiga (kuupäevaga) ja kõigi tarvikutega ning piisava postikuluga aadressile:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Enne arvuti meile saatmist lugege kasutusjuhend hoolikalt läbi ja kontrollige patareid. Vahetusseade või remonditud seade saadetakse teile tasuta tagasi, kui põhjendatud garantiinõuded on küsimärgi all. Palun võtke ühendust meie kohaliku edasimüüjaga.

Remont:
Kui teie CM 2.1 saadetakse remonti (või patarei vahetusse) või kui garantiinõue ei ole kehtiv, teostatakse remont kuni 19 EUR automaatselt.
Kõrgemate remondikulude korral teavitatakse teid sellest. Remonditud seade saadetakse tagasi järelmaksuga.
