CICLOSPORT CICLOMASTER CM 2.1 - Εγχειρίδιο Υπολογιστή Ποδηλάτου

Εισαγωγή

Με το CICLOMASTER CM 2.1 έχετε αποκτήσει έναν ηλεκτρονικό υπολογιστή ποδηλάτου με ηλεκτρονικά τελευταίας τεχνολογίας, το υψηλότερο επίπεδο ακρίβειας και είναι αδιάβροχος.
Ειδικό χαρακτηριστικό: Μετά την αρχική ρύθμιση δεν χρειάζεται να πατηθούν άλλα κουμπιά, η ταχύτητα, η μέση ταχύτητα και η απόσταση εμφανίζονται αυτόματα λίγο μετά την πρώτη περιστροφή του τροχού.

Διαβάστε προσεκτικά αυτό το εγχειρίδιο λειτουργίας πριν από τη χρήση.

Περιεχόμενα:

• CICLOMASTER CM 2.1
• Μπαταρία Τύπου CR 2032
• βάση τιμονιού με αισθητήρα τροχού και δεματικά καλωδίων για τοποθέτηση
• μαγνήτης ακτίνας
• καπάκι μπαταρίας

Τοποθέτηση

Η βάση τιμονιού μπορεί να τοποθετηθεί στο τιμόνι αλλά και στο λαιμό.

Εικόνα 1: Η τοποθέτηση είναι δυνατή στο τιμόνι (Θέση A) ή στο λαιμό (Θέση B)

Εικόνα 2: Αλλάξτε τον προσανατολισμό τοποθέτησης της βάσης από τη Θέση A στη Θέση B.
Αφαιρέστε την προστατευτική ταινία
Τοποθετήστε το τιμόνι και στερεώστε το με τα δεματικά καλωδίων

Εικόνα 3: Τυλίξτε το καλώδιο από τη βάση γύρω από το καλώδιο φρένου και το πιρούνι του μπροστινού τροχού

Εικόνα 4: Στερεώστε τον αισθητήρα σφίγγοντας τα δεματικά καλωδίων και κόψτε τις χαλαρές άκρες

Εικόνα 5: Στερεώστε το μαγνήτη σε μια ακτίνα έτσι ώστε να βλέπει τον αισθητήρα
Ρυθμίστε τη θέση του μαγνήτη και ρυθμίστε με ακρίβεια τον αισθητήρα εάν είναι απαραίτητο

Εικόνα 6: Περιστρέψτε το CM 2.1 κατά 45 μοίρες αριστερά και εγκαταστήστε το στη βάση. Στη συνέχεια, περιστρέψτε το κατά 45 μοίρες δεξιά για να το κλειδώσετε. Για να ξεκλειδώσετε, περιστρέψτε το κατά 45 μοίρες προς τα αριστερά.

Προετοιμασία

Χρήση των κουμπιών:
Δεν υπάρχουν κουμπιά με τη συμβατική έννοια στο CM 2.1, οι ρυθμίσεις γίνονται με τα δύο ‚κουμπιά' στο πίσω μέρος της μονάδας.

Αυτά τα κουμπιά μπορούν να πατηθούν π.χ. με ένα στυλό (δείτε την εικόνα 7).

Τοποθέτηση της μπαταρίας:
Τοποθετήστε την μπαταρία τύπου CR2032 με τον θετικό πόλο προς τα πάνω. Κλείστε το καπάκι της μπαταρίας με ένα κέρμα, προσέχοντας να μην το σφίξετε υπερβολικά. Μετά την τοποθέτηση της μπαταρίας, η οθόνη θα εμφανίσει τη ρύθμιση της περιφέρειας με την πρώτη τιμή να αναβοσβήνει.
(Για να εισέλθετε ξανά στη λειτουργία ρύθμισης, πατήστε το κουμπί Set για 3 δευτερόλεπτα όταν το CM 2.1 βρίσκεται σε κανονική λειτουργία.)

Τα ακόλουθα ισχύουν για όλες τις ρυθμίσεις: Το κουμπί SET αλλάζει την τιμή που αναβοσβήνει, το κουμπί STORE αποθηκεύει αυτήν την τιμή και αλλάζει στην επόμενη τιμή ή εμφανίζεται η επόμενη οθόνη ρύθμισης.

Ρύθμιση της περιφέρειας του τροχού

Έναρξη ρύθμισης: 2155 mm
Εύρος: 0000-3999 mm
Ρυθμίστε με τα κουμπιά SET και STORE, συνεχίστε με το κουμπί STORE.

Η περιφέρεια του τροχού μπορεί να ληφθεί από τον ακόλουθο πίνακα ή να μετρηθεί από εσάς.

Μέτρηση της περιφέρειας του τροχού (U)
(για πιο ακριβή ρύθμιση):
Κάντε ένα σημάδι στο μπροστινό ελαστικό και στο πάτωμα (π.χ. με κιμωλία). Μετακινήστε το ποδήλατο ευθεία προς τα εμπρός κατά ακριβώς μία περιστροφή του ελαστικού (για μια πιο ακριβή μέτρηση, βεβαιωθείτε ότι οι πιέσεις των ελαστικών είναι σωστές και καθίστε στο ποδήλατο) και σημειώστε τη θέση στο πάτωμα. Τώρα μετρήστε ακριβώς την απόσταση μεταξύ των δύο σημείων στο πάτωμα για να σας δώσει την περιφέρεια του τροχού (σε mm). – δες εικόνα 8.

Τώρα η οθόνη δείχνει km/h
(χιλιόμετρα ανά ώρα).

Εάν προτιμάτε, αλλάξτε σε μίλια ανά ώρα με το κουμπί SET, αποθηκεύστε τη ρύθμιση και συνεχίστε με το κουμπί STORE.

Μετά από αυτό, η οθόνη δείχνει ρυθμιζόμενη συνολική απόσταση.
Εύρος: 00000-99999 km ή mi
(χιλιόμετρα ή μίλια)
Ρυθμίστε με τα κουμπιά SET και STORE, συνεχίστε με το κουμπί STORE.

Η οθόνη δείχνει το ‚24' που αναβοσβήνει για να επιλέξετε την εμφάνιση ώρας (24 – ή 12- ώρα). Η ρύθμιση 12 ωρών δείχνει A/P στην οθόνη όταν εμφανίζεται η ώρα.

Αλλάξτε με το κουμπί SET, αποθηκεύστε και συνεχίστε στη ρύθμιση ώρας με το κουμπί STORE.

Ρυθμίστε τα λεπτά με το κουμπί SET, αποθηκεύστε με το κουμπί STORE και τώρα ρυθμίστε τις ώρες με το κουμπί SET.

Αποθηκεύστε την ρυθμισμένη ώρα με το κουμπί STORE.
Τώρα όλες οι ρυθμίσεις έχουν τελειώσει και το CM 2.1 είναι έτοιμο για λειτουργία.

Λειτουργίες

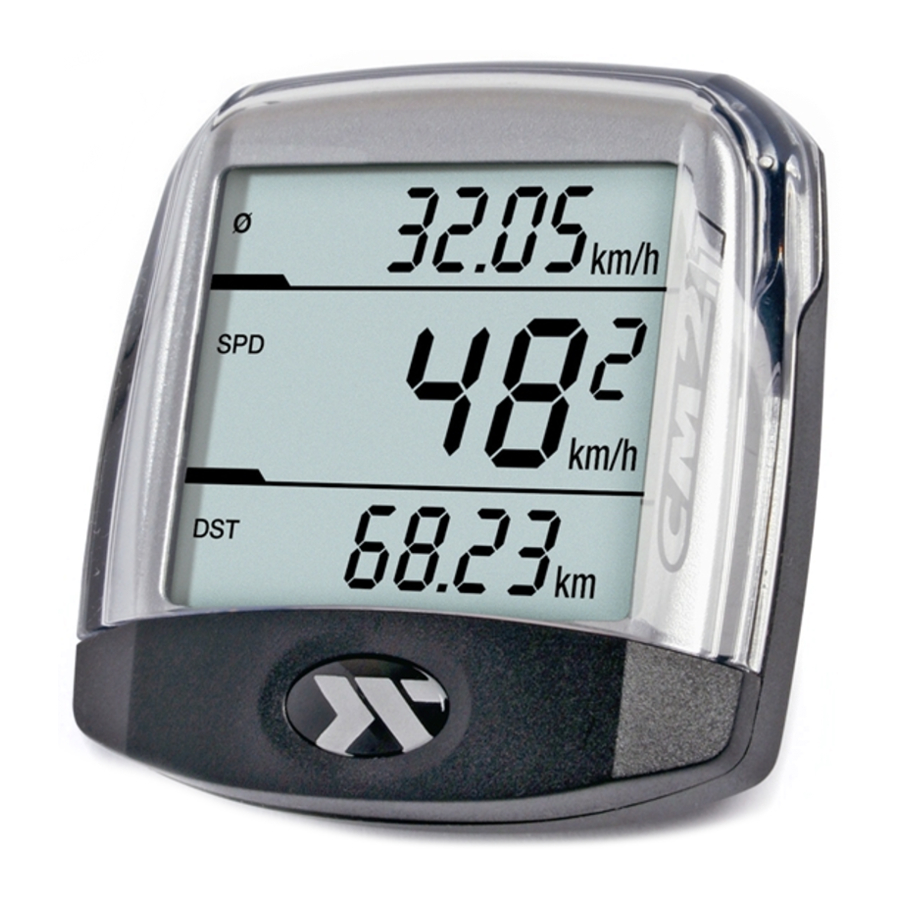

Το CM 2.1 έχει αυτόματη έναρξη/διακοπή κατά την οδήγηση. Αυτό σημαίνει ότι, 4 δευτερόλεπτα μετά την πρώτη περιστροφή του τροχού, η οθόνη δείχνει τα εξής:

Επάνω οθόνη
μέση ταχύτητα
Εύρος 0 – 299,99 km/h ή m/h

Μέση της οθόνης
τρέχουσα ταχύτητα (km/h ή m/h)
Εύρος 0 – 299,9 km/h ή m/h

Κάτω οθόνη
ημερήσια απόσταση (DST)
Εύρος 0 – 999,99 km ή mi

1 λεπτό μετά την τελευταία περιστροφή του τροχού, το CM 2.1 αλλάζει σε λειτουργία αναστολής λειτουργίας – η επάνω οθόνη δείχνει την ώρα και η κάτω οθόνη δείχνει τη συνολική απόσταση (ODO: 0 - 99999 km ή mi)

Μετά τη λήψη του επόμενου σήματος από τον αισθητήρα τροχού, εμφανίζεται ξανά ολόκληρη η οθόνη (επίσης με το πάτημα του κουμπιού SET ή STORE).

Η ημερήσια απόσταση και η μέση ταχύτητα μηδενίζονται αυτόματα μετά από 12 ώρες χωρίς λήψη σήματος από τον αισθητήρα τροχού.

Η συνολική απόσταση μηδενίζεται πατώντας το κουμπί AC στο πίσω μέρος του υπολογιστή ή αφαιρώντας την μπαταρία (Προσοχή: αυτό θα διαγράψει επίσης όλες τις ρυθμίσεις στο CM 2.1).

Αλλαγή της μπαταρίας

Ξεβιδώστε το καπάκι της μπαταρίας στο πίσω μέρος του CM 2.1 αριστερόστροφα με τη βοήθεια ενός κέρματος. Αφαιρέστε την παλιά μπαταρία και τοποθετήστε μια νέα μπαταρία λιθίου 3V τύπου CR 2032 με τον θετικό πόλο προς τα πάνω. Βιδώστε ξανά το καπάκι δεξιόστροφα.

Μην απορρίπτετε τις χρησιμοποιημένες μπαταρίες στα συνηθισμένα οικιακά απορρίμματα. Χρησιμοποιήστε τη σωστή μέθοδο απόρριψης.

Αντιμετώπιση προβλημάτων

Ελαττωματική ή καθόλου οθόνη

• ελέγξτε αν η μπαταρία είναι σωστά τοποθετημένη ή αντικαταστήστε την μπαταρία (Προσοχή: η αφαίρεση της μπαταρίας θα διαγράψει όλες τις ρυθμίσεις και τις τιμές στο CM 2.1)

Δεν εμφανίζεται η ταχύτητα

• ελέγξτε αν ο αισθητήρας τροχού είναι σωστά τοποθετημένος
• ελέγξτε τη θέση του μαγνήτη ακτίνας (μέγιστη απόσταση 3 mm από τον αισθητήρα τροχού)
• βεβαιωθείτε ότι το CM 2.1 είναι σωστά τοποθετημένο στη βάση - ελέγξτε την περιφέρεια του τροχού

Η ταχύτητα είναι πολύ υψηλή ή πολύ χαμηλή

• ελέγξτε την περιφέρεια του τροχού
• ελέγξτε αν χρησιμοποιείτε μίλια ή χιλιόμετρα

Εγγύηση

Προσφέρουμε εγγύηση για 24 μήνες από την ημερομηνία αγοράς στο CM 2.1. Η εγγύηση περιορίζεται σε ελαττώματα υλικού και επεξεργασίας. Οι μπαταρίες εξαιρούνται από την εγγύηση.

Η εγγύηση ισχύει μόνο εάν ο υπολογιστής, με τα αξεσουάρ, έχει χειριστεί και συντηρηθεί προσεκτικά και σύμφωνα με τις οδηγίες λειτουργίας.

Για να επιστρέψετε το CM 2.1 υπό όρους/προϋποθέσεις της εγγύησης, ανατρέξτε στον αντιπρόσωπό σας, στον τοπικό σας διανομέα ή στείλτε τον υπολογιστή με την απόδειξη αγοράς (ημερομηνία) και όλα τα αξεσουάρ, και με επαρκή ταχυδρομικά τέλη, στη διεύθυνση:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Διαβάστε προσεκτικά το εγχειρίδιο οδηγιών πριν μας στείλετε τον υπολογιστή σας και ελέγξτε την μπαταρία. Μια συσκευή ανταλλαγής ή η επισκευασμένη συσκευή θα σας σταλεί δωρεάν εάν έχουν τεθεί υπό αμφισβήτηση δικαιολογημένες αξιώσεις εγγύησης. Επικοινωνήστε με τον τοπικό μας διανομέα.

Επισκευή:
Εάν το CM 2.1 σας αποσταλεί για επισκευή (ή αλλαγή μπαταρίας) ή εάν μια αξίωση εγγύησης δεν είναι έγκυρη, οι επισκευές έως EUR 19.- θα πραγματοποιηθούν αυτόματα.
Σε περίπτωση υψηλότερου κόστους επισκευής, θα ειδοποιηθείτε. Η επισκευασμένη συσκευή θα σταλεί πίσω με αντικαταβολή.
