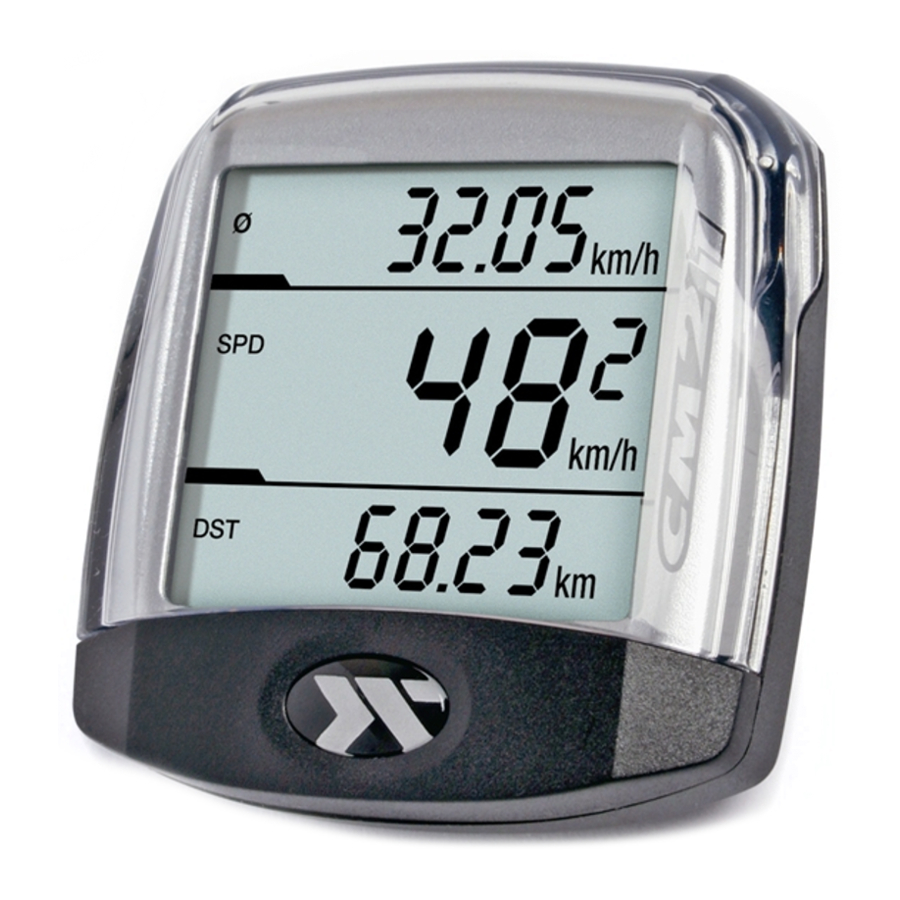

CICLOSPORT CICLOMASTER CM 2.1 - Ръководство за велосипеден компютър

Въведение

С CICLOMASTER CM 2.1 вие придобихте електронен велосипеден компютър с най-съвременна електроника, най-високо ниво на прецизност и е устойчив на атмосферни влияния.
Специална характеристика: След първоначалната настройка не е необходимо да се натискат повече бутони, скоростта, средната скорост и разстоянието се показват автоматично скоро след първото завъртане на колелото.

Моля, прочетете внимателно това ръководство за експлоатация преди употреба.

Съдържание:

• CICLOMASTER CM 2.1
• Батерия тип CR 2032
• скоба за кормило със сензор за колело и кабелни връзки за монтаж
• магнит за спици
• капачка за батерията

Монтаж

Скобата за кормилото може да се монтира на кормилото, както и на стеблото.

Снимка 1: Монтажът е възможен на кормилото (Позиция A) или на стеблото (Позиция B)

Снимка 2: Сменете ориентацията на монтажа на скобата от Позиция A на Позиция B.
Отстранете защитната лента
Поставете кормилото и го закрепете с кабелните връзки

Снимка 3: Увийте кабела от скобата около спирачния проводник и вилката на предното колело

Снимка 4: Закрепете сензора, като затегнете кабелните връзки и отрежете свободните краища

Снимка 5: Фиксирайте магнита на спица, така че да е обърнат към сензора
Регулирайте позицията на магнита и фино настройте сензора, ако е необходимо

Снимка 6: Завъртете CM 2.1 на 45 градуса наляво и го инсталирайте в скобата. След това го завъртете на 45 градуса надясно, за да го заключите. За да отключите, завъртете на 45 градуса наляво.

Подготовка

Използване на бутоните:
Няма бутони в конвенционалния смисъл на CM 2.1, настройките се правят с двата ‚бутона' на гърба на устройството.

Тези бутони могат да бъдат натиснати например с химикалка (виж снимка 7).

Поставяне на батерията:
Поставете батерия тип CR2032 с плюс-полюс нагоре. Затворете капачката на батерията с монета, като внимавате да не я затегнете прекалено. След поставяне на батерията дисплеят ще покаже настройката на обиколката, като първата стойност мига.
(За да влезете отново в режим на настройка, натиснете бутона Set за 3 секунди, когато CM 2.1 е в нормален режим.)

Следното се отнася за всички настройки: SET-бутонът променя мигащата стойност, STORE-бутонът запазва тази стойност и преминава към следващата стойност или се появява следващият дисплей за настройка.

Настройка на обиколката на колелото

Начална настройка: 2155 mm
Обхват: 0000-3999 mm
Регулирайте със SET- и STORE-бутон, продължете със STORE-бутон.

Обиколката на колелото може да бъде взета от следната таблица или измерена от вас.

Измерване на обиколката на колелото (U)
(за по-прецизна настройка):
Направете маркер на предната гума и на пода (например с тебешир). Преместете велосипеда направо с точно едно завъртане на гумата (за по-прецизно измерване се уверете, че налягането в гумите е правилно и седнете на велосипеда) и маркирайте мястото на пода. Сега измерете точно разстоянието между двата маркера на пода, за да получите обиколката на колелото (в mm). – виж снимка 8.

Сега дисплеят показва km/h
(километри в час).

Ако предпочитате, сменете на мили в час със SET-бутон, запазете настройката и продължете със STORE-бутон.

След това дисплеят показва регулируемо общо разстояние.
Обхват: 00000-99999 km или mi
(километри или мили)
Регулирайте със SET- и STORE-бутон, продължете със STORE-бутон.

Дисплеят показва мигащо ‚24', за да изберете показване на времето (24 – или 12- часов). 12-часовата настройка показва A/P на дисплея, когато се показва времето.

Сменете със SET-бутон, запазете и продължете към настройка на времето със STORE-бутон.

Регулирайте минутите със SET-бутон, запазете със STORE-бутон и сега регулирайте часовете със SET-бутон.

Запазете настроеното време със STORE-бутон.
Сега всички настройки са завършени и CM 2.1 е готов за работа.

Функции

CM 2.1 има автоматичен старт/стоп по време на каране. Това означава, че 4 секунди след първото завъртане на колелото дисплеят показва следното:

Горен дисплей
средна скорост
Обхват 0 – 299,99 km/h или m/h

Средата на дисплея
текуща скорост (km/h или m/h)
Обхват 0 – 299,9 km/h или m/h

Долен дисплей
дневно разстояние (DST)
Обхват 0 – 999,99 km или mi

1 минута след последното завъртане на колелото CM 2.1 преминава в режим на заспиване – горният дисплей показва времето, а долният дисплей показва общото разстояние (ODO: 0 - 99999 km или mi)

След получаване на следващия сигнал от сензора на колелото, целият дисплей се появява отново (също и при натискане на SET- или STORE-бутон).

Дневното разстояние и средната скорост автоматично се нулират след 12 часа без получаване на сигнал от сензора на колелото.

Общото разстояние се нулира чрез натискане на AC-бутона на гърба на компютъра или премахване на батерията (Внимание: това също ще изчисти всички настройки в CM 2.1).

Смяна на батерията

Развийте капачката на батерията в задната част на CM 2.1 обратно на часовниковата стрелка с помощта на монета. Извадете старата батерия и поставете нова 3V-литиева батерия тип CR 2032 с плюс-полюс нагоре. Завийте капачката обратно по часовниковата стрелка.

Моля, не изхвърляйте използваните батерии в обикновения битов отпадък. Използвайте правилния метод за изхвърляне.

Отстраняване на неизправности

Неизправен или липсващ дисплей

• проверете дали батерията е поставена правилно или я сменете (Внимание: премахването на батерията ще изчисти всички настройки и стойности в CM 2.1)

Скоростта не се показва

• проверете дали сензорът на колелото е монтиран правилно
• проверете позицията на магнита на спиците (макс. 3 mm разстояние до сензора на колелото)
• уверете се, че CM 2.1 е монтиран правилно в скобата - проверете обиколката на колелото

Скоростта е твърде висока или твърде ниска

• проверете обиколката на колелото
• проверете дали използвате мили или километри

Гаранция

Предлагаме гаранция за 24 месеца от датата на закупуване на CM 2.1. Гаранцията е ограничена до материални и производствени дефекти. Батериите са изключени от гаранцията.

Гаранцията е валидна само ако компютърът, с аксесоари, е бил обработван и поддържан внимателно и в съответствие с инструкциите за експлоатация.

За да върнете CM 2.1 при условията/сроковете на гаранцията, моля, обърнете се към вашия дилър, вашия местен дистрибутор или изпратете компютъра с доказателство за покупка (дата) и всички аксесоари, и с достатъчна пощенска такса, до:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Моля, прочетете внимателно ръководството с инструкции, преди да ни изпратите вашия компютър, и проверете батерията. Устройство за замяна или ремонтираното устройство ще ви бъдат изпратени обратно безплатно, ако са възникнали основателни гаранционни претенции. Моля, свържете се с нашия местен дистрибутор.

Ремонт:
Ако вашият CM 2.1 е изпратен за ремонт (или смяна на батерията) или ако гаранционната претенция не е валидна, ремонти до 19 EUR ще бъдат извършени автоматично.
В случай на по-високи разходи за ремонт ще бъдете уведомени. Ремонтираното устройство ще бъде изпратено обратно с наложен платеж.
