CICLOSPORT CICLOMASTER CM 2.1 - Dviračio kompiuterio instrukcija

Įvadas

Įsigiję CICLOMASTER CM 2.1, įsigijote elektroninį dviračio kompiuterį su moderniausia elektronika, aukščiausiu tikslumo lygiu ir atsparų oro sąlygoms.
Ypatinga savybė: po pradinio nustatymo nereikia daugiau spausti jokių mygtukų, greitis, vidutinis greitis ir atstumas automatiškai rodomi netrukus po pirmojo rato apsisukimo.

Prieš naudodami atidžiai perskaitykite šią naudojimo instrukciją.

Turinys:

• CICLOMASTER CM 2.1
• Baterijos tipas CR 2032
• vairo laikiklis su rato jutikliu ir kabelių raišteliais montavimui
• stipinų magnetas
• baterijos dangtelis

Montavimas

Vairo laikiklį galima montuoti ant vairo ir ant vairo iškyšos.

1 paveikslas: Montavimas galimas ant vairo (A pozicija) arba vairo iškyšos (B pozicija)

2 paveikslas: Pakeiskite laikiklio montavimo orientaciją iš A pozicijos į B poziciją.
Nuimkite apsauginę juostelę
Uždėkite ant vairo ir pritvirtinkite kabelių raišteliais

3 paveikslas: Apvyniokite kabelį nuo laikiklio aplink stabdžių trosą ir priekinio rato šakę

4 paveikslas: Pritvirtinkite jutiklį priverždami kabelių raištelius ir nupjaukite laisvus galus

5 paveikslas: Pritvirtinkite magnetą ant stipino taip, kad jis būtų nukreiptas į jutiklį
Sureguliuokite magneto padėtį ir, jei reikia, tiksliai sureguliuokite jutiklį

6 paveikslas: Pasukite CM 2.1 45 laipsnių kampu į kairę ir įdėkite jį į laikiklį. Tada pasukite jį 45 laipsnių kampu į dešinę, kad užfiksuotumėte. Norėdami atrakinti, pasukite 45 laipsnius į kairę.

Paruošimas

Mygtukų naudojimas:
CM 2.1 neturi mygtukų įprasta prasme, nustatymai atliekami su dviem ‚mygtukais' įrenginio gale.

Šiuos mygtukus galima paspausti, pvz., rašikliu (žr. 7 pav.).

Baterijos įdėjimas:
Įdėkite CR2032 tipo bateriją pliusu į viršų. Užsukite baterijos dangtelį moneta, būkite atsargūs, kad neperveržtumėte. Įdėjus bateriją, ekrane bus rodomas apskritimo ilgis, o pirmoji reikšmė mirksės.
(Norėdami vėl įjungti nustatymo režimą, paspauskite SET (nustatymo)-mygtuką 3 sekundes, kai CM 2.1 yra normaliu režimu.)

Visoms nuostatoms galioja: SET (nustatymo)-mygtukas keičia mirksinčią reikšmę, STORE (išsaugojimo)-mygtukas išsaugo šią reikšmę ir pereina prie kitos reikšmės arba pasirodo kitas nustatymo ekranas.

Rato apskritimo ilgio nustatymas

Pradinis nustatymas: 2155 mm
Diapazonas: 0000-3999 mm
Reguliuokite su SET (nustatymo)- ir STORE (išsaugojimo)-mygtukais, tęskite su STORE (išsaugojimo)-mygtuku.

Rato apskritimo ilgį galima paimti iš šios lentelės arba išmatuoti patiems.

Rato apskritimo ilgio (U) matavimas
(norint tiksliau sureguliuoti):
Padarykite žymę ant priekinės padangos ir ant grindų (pvz., kreida). Pajudinkite dviratį tiesiai į priekį tiksliai vienu padangos apsisukimu (norint tiksliau išmatuoti, įsitikinkite, kad padangų slėgis yra teisingas ir sėdėkite ant dviračio) ir pažymėkite vietą ant grindų. Dabar tiksliai išmatuokite atstumą tarp dviejų žymių ant grindų, kad gautumėte rato apskritimo ilgį (mm). – žr. 8 pav.

Dabar ekrane rodoma km/h (kilometrai per valandą).

Jei pageidaujate, pakeiskite į mylias per valandą su SET (nustatymo)-mygtuku, išsaugokite nustatymą ir tęskite su STORE (išsaugojimo)-mygtuku.

Po to ekrane rodomas reguliuojamas bendras atstumas.
Diapazonas: 00000-99999 km arba mi (kilometrai arba mylios)
Reguliuokite su SET (nustatymo)- ir STORE (išsaugojimo)-mygtukais, tęskite su STORE (išsaugojimo)-mygtuku.

Ekrane mirksi ‚24', kad pasirinktumėte laiko rodymo formatą (24 – arba 12 valandų). 12 valandų nustatymas rodo A/P ekrane, kai rodomas laikas.

Pakeiskite su SET (nustatymo)-mygtuku, išsaugokite ir tęskite laiko nustatymą su STORE (išsaugojimo)-mygtuku.

Reguliuokite minutes su SET (nustatymo)-mygtuku, išsaugokite su STORE (išsaugojimo)-mygtuku ir dabar reguliuokite valandas su SET (nustatymo)-mygtuku.

Išsaugokite sureguliuotą laiką su STORE (išsaugojimo)-mygtuku.
Dabar visi nustatymai baigti ir CM 2.1 yra paruoštas naudojimui.

Funkcijos

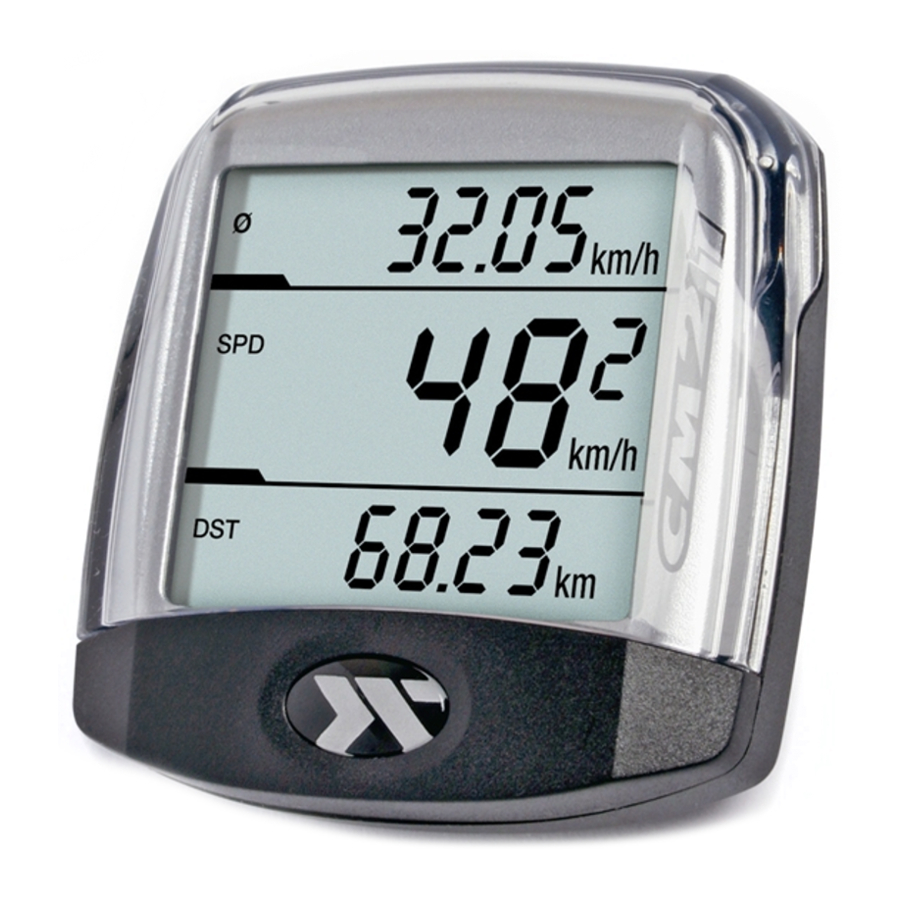

CM 2.1 turi automatinį startą/stopą važiuojant. Tai reiškia, kad po 4 sekundžių po pirmojo rato apsisukimo ekrane rodoma:

Viršutinis ekranas
vidutinis greitis
Diapazonas 0 – 299,99 km/h arba m/h

Ekrano vidurys
dabartinis greitis (km/h arba m/h)
Diapazonas 0 – 299,9 km/h arba m/h

Apatinis ekranas
dienos atstumas (DST)
Diapazonas 0 – 999,99 km arba mi

Praėjus 1 minutei po paskutinio rato apsisukimo, CM 2.1 persijungia į miego režimą – viršutiniame ekrane rodomas laikas, o apatiniame ekrane rodomas bendras atstumas (ODO: 0 - 99999 km arba mi)

Gavus kitą signalą iš rato jutiklio, vėl pasirodo visas ekranas (taip pat paspaudus SET (nustatymo)- arba STORE (išsaugojimo)-mygtuką).

Dienos atstumas ir vidutinis greitis automatiškai nustatomi į nulį po 12 valandų negavus signalo iš rato jutiklio.

Bendras atstumas nustatomas į nulį paspaudus AC-mygtuką kompiuterio gale arba išimant bateriją (Dėmesio: tai taip pat išvalys visus CM 2.1 nustatymus).

Baterijos keitimas

Atsukite baterijos dangtelį CM 2.1 gale prieš laikrodžio rodyklę su moneta. Išimkite seną bateriją ir įdėkite naują 3V ličio bateriją CR 2032 pliusu į viršų. Užsukite dangtelį atgal pagal laikrodžio rodyklę.

Prašome neišmesti panaudotų baterijų į įprastas buitines atliekas. Naudokite tinkamą utilizavimo būdą.

Problemų sprendimas

Netinkamas arba jokio ekrano

• patikrinkite, ar baterija įdėta tinkamai, arba pakeiskite bateriją (Dėmesio: išėmus bateriją bus išvalyti visi CM 2.1 nustatymai ir reikšmės)

Greitis nerodomas

• patikrinkite, ar rato jutiklis sumontuotas tinkamai
• patikrinkite stipino magneto padėtį (maks. 3 mm atstumas iki rato jutiklio)
• įsitikinkite, kad CM 2.1 tinkamai sumontuotas laikiklyje - patikrinkite rato apskritimo ilgį

Greitis per didelis arba per mažas

• patikrinkite rato apskritimo ilgį
• patikrinkite, ar naudojate mylias, ar kilometrus

Garantija

CM 2.1 suteikiame 24 mėnesių garantiją nuo pirkimo datos. Garantija taikoma tik medžiagų ir apdorojimo defektams. Baterijoms garantija netaikoma.

Garantija galioja tik tuo atveju, jei su kompiuteriu ir priedais buvo elgiamasi ir prižiūrima atsargiai ir pagal naudojimo instrukcijas.

Norėdami grąžinti CM 2.1 pagal garantijos sąlygas, kreipkitės į savo pardavėją, vietinį platintoją arba atsiųskite kompiuterį su pirkimo įrodymu (data) ir visais priedais bei pakankamu pašto mokesčiu adresu:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Prieš siųsdami mums savo kompiuterį, atidžiai perskaitykite instrukcijų vadovą ir patikrinkite bateriją. Pakeitimo įrenginys arba suremontuotas įrenginys bus grąžintas jums nemokamai, jei pagrįstos pretenzijos dėl garantijos iškilo. Susisiekite su mūsų vietiniu platintoju.

Remontas:
Jei jūsų CM 2.1 atsiunčiamas remontui (arba baterijos keitimui) arba jei pretenzija dėl garantijos negalioja, remontas iki 19 EUR bus atliekamas automatiškai.
Jei remonto išlaidos didesnės, būsite informuoti. Suremontuotas įrenginys bus išsiųstas atgal COD (grynaisiais pinigais pristatymo metu).
