CICLOSPORT CICLOMASTER CM 2.1 - Bisiklet Bilgisayarı Kullanım Kılavuzu

Giriş

CICLOMASTER CM 2.1 ile, en son teknolojiye sahip elektronik bir bisiklet bilgisayarı, en yüksek hassasiyet seviyesi ve hava koşullarına dayanıklı bir ürün satın almış oldunuz.
Özel özellik: İlk ayarlamadan sonra artık hiçbir düğmeye basılması gerekmez, hız, ortalama hız ve mesafe ilk tekerlek dönüşünden kısa bir süre sonra otomatik olarak gösterilir.

Lütfen kullanmadan önce bu kullanım kılavuzunu dikkatlice okuyun.

İçindekiler:

• CICLOMASTER CM 2.1
• Pil Tipi CR 2032
• gidon braketi, tekerlek sensörü ve montaj için kablo bağları
• tel mıknatısı
• pil kapağı

Montaj

Gidon braketi gidona ve ayrıca gidon boğazına da monte edilebilir.

Resim 1: Montaj gidona (A Konumu) veya gidon boğazına (B Konumu) mümkündür.

Resim 2: Braket montaj yönünü A Konumundan B Konumuna değiştirin.
Koruyucu bandı çıkarın
Gidonu yerleştirin ve kablo bağları ile sabitleyin

Resim 3: Braketten gelen kabloyu fren teli ve ön tekerlek çatalının etrafına sarın

Resim 4: Kablo bağlarını sıkarak sensörü sabitleyin ve gevşek uçları kesin

Resim 5: Mıknatısı bir tele, sensöre bakacak şekilde sabitleyin
Gerekirse mıknatıs konumunu ayarlayın ve sensörü ince ayar yapın

Resim 6: CM 2.1'i 45 derece sola döndürün ve brakete takın. Ardından kilitlemek için 45 derece sağa döndürün. Kilidi açmak için 45 derece sola döndürün.

Hazırlık

Düğmeleri kullanma:
CM 2.1'de geleneksel anlamda düğme yoktur, ayarlar ünitenin arkasındaki iki ‚düğme' ile yapılır.

Bu düğmelere örneğin bir tükenmez kalemle basılabilir (bkz. resim 7).

Pili takma:
CR2032 tipi pili artı kutbu yukarı bakacak şekilde takın. Pil kapağını bir madeni para ile aşırı sıkmamaya dikkat ederek kapatın. Pili taktıktan sonra ekranda çevrenin ayarı ilk değer yanıp sönerek gösterilecektir.
(Ayarlama moduna tekrar girmek için, CM 2.1 normal moddayken Ayar (Set)-düğmesine 3 saniye basın.)

Aşağıdakiler tüm ayarlar için geçerlidir: AYAR (SET)-düğmesi yanıp sönen değeri değiştirir, SAKLA (STORE)-düğmesi bu değeri saklar ve bir sonraki değere geçer veya bir sonraki ayar ekranı görünür.

Tekerlek çevresini ayarlama

Ayarlamaya başlama: 2155 mm
Aralık: 0000-3999 mm
AYAR (SET)- ve SAKLA (STORE)-düğmeleriyle ayarlayın, SAKLA (STORE)-düğmesiyle devam edin.

Tekerlek çevresi aşağıdaki tablodan alınabilir veya kendiniz ölçebilirsiniz.

Tekerlek çevresinin (U) ölçümü
(daha hassas ayar için):
Ön lastikte ve zeminde bir işaretleyici yapın (örn. tebeşirle). Bisikleti tam olarak bir lastik dönüşü kadar düz bir şekilde hareket ettirin (daha hassas bir ölçüm için lastik basınçlarının doğru olduğundan emin olun ve bisikletin üzerinde oturun) ve zemindeki konumu işaretleyin. Şimdi tekerlek çevresini (mm cinsinden) vermek için zemindeki iki işaret arasındaki mesafeyi tam olarak ölçün. – bkz. resim 8.

Şimdi ekranda km/sa (km/h) gösteriliyor
(kilometre bölü saat).

Tercih edilirse, AYAR (SET)-düğmesiyle saatte mile geçin, ayarı kaydedin ve SAKLA (STORE)-düğmesiyle devam edin.

Bundan sonra ekranda ayarlanabilir toplam mesafe gösterilir.
Aralık: 00000-99999 km veya mi
(kilometre veya mil)
AYAR (SET)- ve SAKLA (STORE)-düğmeleriyle ayarlayın, SAKLA (STORE)-düğmesiyle devam edin.

Ekranda saat göstergesini (24 – veya 12 saat) seçmek için yanıp sönen ‚24' gösterilir. 12 saatlik ayar, saat gösterildiğinde ekranda A/P gösterir.

AYAR (SET)-düğmesiyle değiştirin, SAKLA (STORE)-düğmesiyle kaydedin ve saat ayarlamaya devam edin.

AYAR (SET)-düğmesiyle dakikaları ayarlayın, SAKLA (STORE)-düğmesiyle kaydedin ve şimdi AYAR (SET)-düğmesiyle saatleri ayarlayın.

Ayarlanan saati SAKLA (STORE)-düğmesiyle kaydedin.
Şimdi tüm ayarlar tamamlandı ve CM 2.1 kullanıma hazır.

Fonksiyonlar

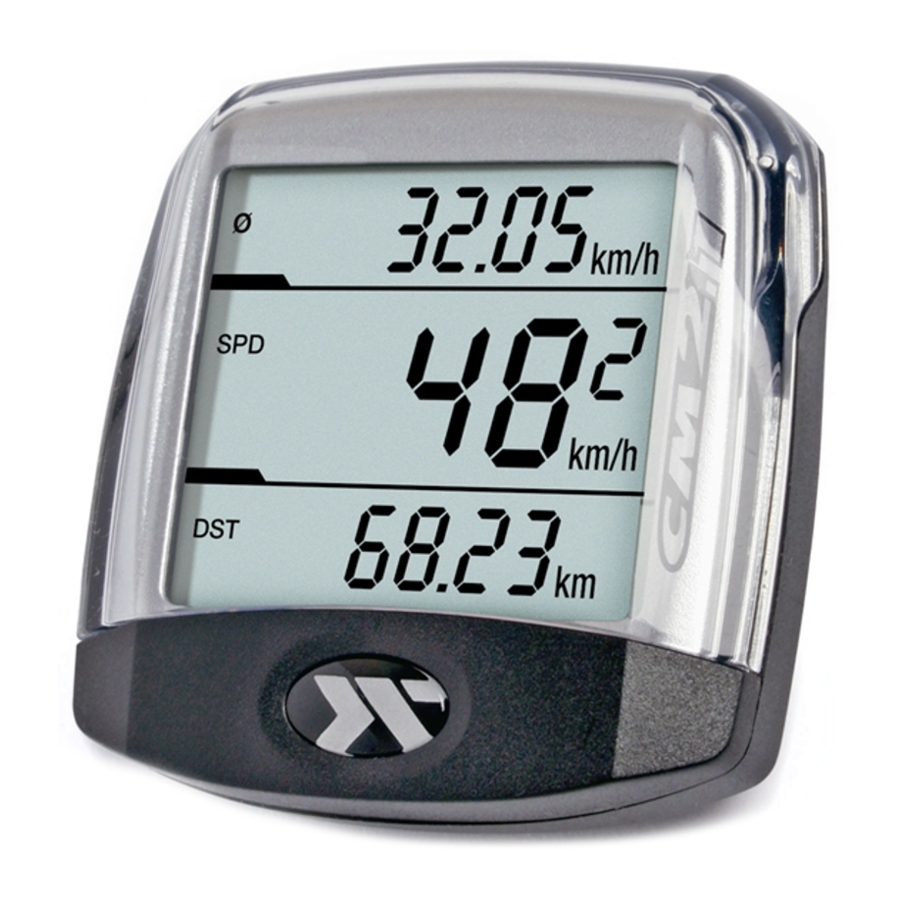

CM 2.1 sürüş sırasında otomatik başlatma/durdurmaya sahiptir. Bu, tekerleğin ilk dönüşünden 4 saniye sonra ekranın aşağıdakileri gösterdiği anlamına gelir:

Üst ekran
ortalama hız
Aralık 0 – 299,99 km/sa veya m/sa

Ekranın ortası
mevcut hız (km/sa veya m/sa)
Aralık 0 – 299,9 km/sa veya m/sa

Alt ekran
günlük mesafe (DST)
Aralık 0 – 999,99 km veya mi

Tekerleğin son dönüşünden 1 dakika sonra CM 2.1 uyku moduna geçer – üst ekranda saat ve alt ekranda toplam mesafe (ODO: 0 - 99999 km veya mi) gösterilir.

Tekerlek sensöründen bir sonraki sinyali aldıktan sonra, tüm ekran tekrar görünür (AYAR (SET)- veya SAKLA (STORE)-düğmesine basıldığında da).

Günlük mesafe ve ortalama hız, tekerlek sensöründen sinyal alınmadan 12 saat sonra otomatik olarak sıfıra ayarlanır.

Toplam mesafe, bilgisayarın arkasındaki AC-düğmesine basılarak veya pil çıkarılarak sıfıra ayarlanır (Dikkat: bu aynı zamanda CM 2.1'deki tüm ayarları da temizleyecektir).

Pili değiştirme

Bir madeni para yardımıyla CM 2.1'in arkasındaki pil kapağını saat yönünün tersine çevirerek açın. Eski pili çıkarın ve yeni bir 3V-Lityum pil CR 2032 tipini artı kutbu yukarı bakacak şekilde takın. Kapağı saat yönünde geri vidalayın.

Lütfen kullanılmış pilleri normal ev çöpüne atmayın. Doğru imha yöntemini kullanın.

Sorun giderme

Arızalı veya ekran yok

• pilin doğru takılıp takılmadığını kontrol edin veya pili değiştirin (Dikkat: pilin çıkarılması CM 2.1'deki tüm ayarları ve değerleri temizleyecektir)

Hız görüntülenmiyor

• tekerlek sensörünün düzgün monte edilip edilmediğini kontrol edin
• tel mıknatısının konumunu kontrol edin (tekerlek sensörüne maksimum 3 mm mesafe)
• CM 2.1'in brakete doğru takıldığından emin olun - tekerlek çevresini kontrol edin

Hız çok yüksek veya çok düşük

• tekerlek çevresini kontrol edin
• mil veya kilometre kullanıp kullanmadığınızı kontrol edin

Garanti

CM 2.1 için satın alma tarihinden itibaren 24 ay garanti sunuyoruz. Garanti, malzeme ve işleme hatalarıyla sınırlıdır. Piller garanti kapsamı dışındadır.

Garanti, bilgisayarın aksesuarlarıyla birlikte dikkatli bir şekilde kullanılması ve bakımının yapılması ve kullanım talimatlarına uygun olması durumunda geçerlidir.

CM 2.1'i garanti koşulları/şartları altında iade etmek için, lütfen bayinize, yerel distribütörünüze başvurun veya bilgisayarı satın alma belgesi (tarih) ve tüm aksesuarlarıyla birlikte ve yeterli posta ücretiyle birlikte şu adrese gönderin:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Lütfen bilgisayarınızı bize göndermeden önce kullanım kılavuzunu dikkatlice okuyun ve pili kontrol edin. Haklı garanti talepleri söz konusu olduğunda, bir değişim cihazı veya onarılmış cihaz size ücretsiz olarak geri gönderilecektir. Lütfen yerel distribütörümüzle iletişime geçin.

Onarım:
CM 2.1'iniz onarım (veya pil değişimi) için gönderilirse veya bir garanti talebi geçerli değilse, 19.- EUR'ya kadar olan onarımlar otomatik olarak gerçekleştirilecektir.
Daha yüksek onarım maliyetleri durumunda, size bildirilecektir. Onarılmış cihaz COD olarak geri gönderilecektir.
