CICLOSPORT CICLOMASTER CM 2.1 - Návod na použitie cyklocomputera

Úvod

S CICLOMASTER CM 2.1 ste získali elektronický cyklocomputer s najmodernejšou elektronikou, najvyššou úrovňou presnosti a je odolný voči poveternostným vplyvom.
Špeciálna funkcia: Po úvodnom nastavení už nie je potrebné stláčať žiadne tlačidlá, rýchlosť, priemerná rýchlosť a vzdialenosť sa automaticky zobrazia krátko po prvom otočení kolesa.

Pred použitím si pozorne prečítajte tento návod na obsluhu.

Obsah:

• CICLOMASTER CM 2.1
• Batéria typu CR 2032
• držiak na riadidlá so snímačom kolesa a sťahovacími páskami na montáž
• magnet na špice
• kryt batérie

Montáž

Držiak na riadidlá je možné namontovať na riadidlá aj na predstavec.

Obrázok 1: Montáž je možná na riadidlá (pozícia A) alebo na predstavec (pozícia B)

Obrázok 2: Zmena orientácie montáže držiaka z pozície A do pozície B.
Odstráňte ochrannú pásku
Umiestnite držiak na riadidlá a upevnite ho pomocou sťahovacích pások

Obrázok 3: Omotajte kábel z držiaka okolo brzdového lanka a vidlice predného kolesa

Obrázok 4: Zaistite snímač utiahnutím sťahovacích pások a odrežte voľné konce

Obrázok 5: Upevnite magnet na špicu tak, aby smeroval k snímaču
Upravte polohu magnetu a v prípade potreby dolaďte snímač

Obrázok 6: Otočte CM 2.1 o 45 stupňov doľava a vložte ho do držiaka. Potom ho otočte o 45 stupňov doprava, aby sa zaistil. Pre odomknutie otočte o 45 stupňov doľava.

Príprava

Používanie tlačidiel:
Na CM 2.1 nie sú žiadne tlačidlá v konvenčnom zmysle, nastavenia sa vykonávajú pomocou dvoch ‚tlačidiel' na zadnej strane jednotky.

Tieto tlačidlá je možné stlačiť napr. guľôčkovým perom (pozri obr. 7).

Vloženie batérie:
Vložte batériu typu CR2032 s plusovým pólom nahor. Zatvorte kryt batérie mincou, pričom dbajte na to, aby ste ho príliš neutiahli. Po vložení batérie sa na displeji zobrazí nastavenie obvodu s prvou blikajúcou hodnotou.
(Pre opätovný vstup do režimu nastavenia stlačte tlačidlo Set na 3 sekundy, keď je CM 2.1 v normálnom režime.)

Pre všetky nastavenia platí nasledovné: Tlačidlo SET zmení blikajúcu hodnotu, tlačidlo STORE uloží túto hodnotu a prejde na ďalšiu hodnotu alebo sa zobrazí ďalší displej nastavenia.

Nastavenie obvodu kolesa

Začiatok nastavenia: 2155 mm
Rozsah: 0000-3999 mm
Nastavte pomocou tlačidiel SET a STORE, pokračujte tlačidlom STORE.

Obvod kolesa je možné prevziať z nasledujúcej tabuľky alebo si ho sami zmerajte.

Meranie obvodu kolesa (U)
(pre presnejšie nastavenie):
Urobte značku na prednej pneumatike a na podlahe (napr. kriedou). Posuňte bicykel rovno dopredu presne o jedno otočenie pneumatiky (pre presnejšie meranie sa uistite, že tlak v pneumatikách je správny a sedíte na bicykli) a označte miesto na podlahe. Teraz presne zmerajte vzdialenosť medzi dvoma značkami na podlahe, aby ste získali obvod kolesa (v mm). – pozri obr. 8.

Teraz displej zobrazuje km/h
(kilometre za hodinu).

Ak chcete, zmeňte na míle za hodinu pomocou tlačidla SET, uložte nastavenie a pokračujte tlačidlom STORE.

Potom displej zobrazí nastaviteľnú celkovú vzdialenosť.
Rozsah: 00000-99999 km alebo mi
(kilometre alebo míle)
Nastavte pomocou tlačidiel SET a STORE, pokračujte tlačidlom STORE.

Displej zobrazuje blikajúce ‚24' pre výber zobrazenia času (24 – alebo 12-hodinové). 12-hodinové nastavenie zobrazuje A/P na displeji, keď sa zobrazuje čas.

Zmeňte pomocou tlačidla SET, uložte a pokračujte na nastavenie času pomocou tlačidla STORE.

Nastavte minúty pomocou tlačidla SET, uložte pomocou tlačidla STORE a teraz nastavte hodiny pomocou tlačidla SET.

Uložte nastavený čas pomocou tlačidla STORE.
Teraz sú všetky nastavenia dokončené a CM 2.1 je pripravený na prevádzku.

Funkcie

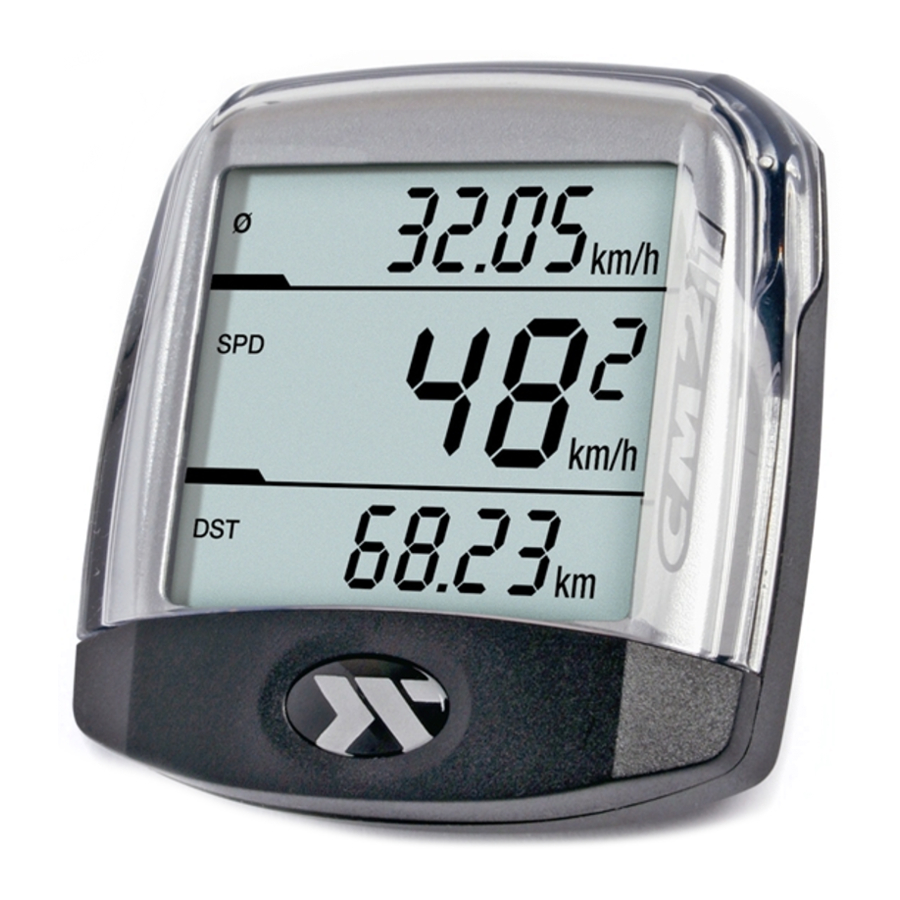

CM 2.1 má automatický štart/stop počas jazdy. To znamená, že 4 sekundy po prvom otočení kolesa sa na displeji zobrazí nasledovné:

Horný displej
priemerná rýchlosť
Rozsah 0 – 299,99 km/h alebo m/h

Stred displeja
aktuálna rýchlosť (km/h alebo m/h)
Rozsah 0 – 299,9 km/h alebo m/h

Dolný displej
denná vzdialenosť (DST)
Rozsah 0 – 999,99 km alebo mi

1 minútu po poslednom otočení kolesa sa CM 2.1 prepne do režimu spánku – horný displej zobrazuje čas a dolný displej zobrazuje celkovú vzdialenosť (ODO: 0 - 99999 km alebo mi)

Po prijatí ďalšieho signálu zo snímača kolesa sa znova zobrazí celý displej (aj po stlačení tlačidla SET alebo STORE).

Denná vzdialenosť a priemerná rýchlosť sa automaticky vynulujú po 12 hodinách bez prijatia signálu zo snímača kolesa.

Celková vzdialenosť sa vynuluje stlačením tlačidla AC na zadnej strane počítača alebo vybratím batérie (Pozor: tým sa vymažú aj všetky nastavenia v CM 2.1).

Výmena batérie

Odskrutkujte kryt batérie na zadnej strane CM 2.1 proti smeru hodinových ručičiek pomocou mince. Vyberte starú batériu a vložte novú 3V-lítiovú batériu typu CR 2032 s plusovým pólom nahor. Naskrutkujte kryt späť v smere hodinových ručičiek.

Použité batérie nelikvidujte v bežnom domovom odpade. Použite správny spôsob likvidácie.

Riešenie problémov

Chybný alebo žiadny displej

• skontrolujte, či je batéria správne nainštalovaná, alebo ju vymeňte (Pozor: vybratím batérie sa vymažú všetky nastavenia a hodnoty v CM 2.1)

Nezobrazuje sa rýchlosť

• skontrolujte, či je snímač kolesa správne namontovaný
• skontrolujte polohu magnetu na špici (max. 3 mm vzdialenosť od snímača kolesa)
• uistite sa, že je CM 2.1 správne namontovaný v držiaku - skontrolujte obvod kolesa

Príliš vysoká alebo príliš nízka rýchlosť

• skontrolujte obvod kolesa
• skontrolujte, či používate míle alebo kilometre

Záruka

Na CM 2.1 ponúkame záruku 24 mesiacov od dátumu zakúpenia. Záruka je obmedzená na materiálové a výrobné chyby. Batérie sú zo záruky vylúčené.

Záruka platí len vtedy, ak sa s počítačom a príslušenstvom zaobchádzalo a udržiavalo opatrne a v súlade s návodom na obsluhu.

Ak chcete vrátiť CM 2.1 za podmienok záruky, obráťte sa na svojho predajcu, miestneho distribútora alebo pošlite počítač s dokladom o kúpe (dátum) a všetkým príslušenstvom a s dostatočným poštovným na adresu:

CicloSport Service
K. W. Hochschorner GmbH
Einsteinstr. 39a D-82152 Martinsried
ciclo-service@ciclosport.de
www.ciclosport.de

Pred odoslaním počítača si pozorne prečítajte návod na obsluhu a skontrolujte batériu. Náhradné zariadenie alebo opravené zariadenie vám bude zaslané späť bezplatne, ak boli oprávnené záručné nároky opodstatnené. Kontaktujte nášho miestneho distribútora.

Oprava:
Ak je váš CM 2.1 zaslaný na opravu (alebo výmenu batérie) alebo ak záručný nárok nie je platný, opravy do výšky 19 EUR sa vykonajú automaticky.
V prípade vyšších nákladov na opravu budete informovaní. Opravené zariadenie bude zaslané späť na dobierku.
