Ryobi ELL1001 - Niveli Kompakt Laser me Manualin AirGrip

Niveli juaj laser është projektuar dhe prodhuar sipas standardeve tona të larta për besueshmëri, lehtësi përdorimi dhe siguri të operatorit. Kur të kujdeseni siç duhet, ai do t'ju japë vite të tëra performancë të qëndrueshme dhe pa probleme.

Për të zvogëluar rrezikun e lëndimit, përdoruesi duhet të lexojë dhe të kuptojë manualin e operatorit përpara se të përdorë këtë produkt.

RREGULLAT E SIGURISË

LEXONI DHE KUPTONI TË GJITHA UDHËZIMET
Mosrespektimi i të gjitha udhëzimeve të listuara më poshtë, mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim të rëndë personal.

Përdorimi i kontrolleve ose rregullimeve ose kryerja e procedurave të tjera përveç atyre të specifikuara këtu mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit.

Përdorimi i një instrumenti optik me këtë produkt do të rrisë rrezikun e syve.

Rrezatimi udhëzues laser i përdorur në këtë nivel laser është Klasa IIIa me < 5mW dhe gjatësi vale 650 nm. Këto lazerë normalisht nuk paraqesin një rrezik optik, megjithëse shikimi i drejtpërdrejtë në rreze mund të shkaktojë verbëri të përkohshme.

• Shmangni ekspozimin e drejtpërdrejtë të syve kur përdorni lazerin dhe mos e projektoni rrezen lazer drejtpërdrejt në sytë e të tjerëve. Mund të rezultojë lëndim serioz i syve.
• Mos hiqni ose dëmtoni asnjë etiketë produkti. Heqja e etiketave të produktit rrit rrezikun e ekspozimit ndaj rrezatimit laser.
• Mos e vendosni nivelin laser në një pozicion që mund të bëjë që dikush të shikojë në rrezen lazer qëllimisht ose pa dashje. Mund të rezultojë lëndim serioz i syve.
• Mos e përdorni nivelin laser rreth fëmijëve ose mos lejoni që fëmijët të përdorin mjetin. Mund të rezultojë lëndim serioz i syve.
• Gjithmonë fikeni nivelin laser kur nuk është në përdorim. Lënia e mjetit të ndezur rrit rrezikun që dikush të shikojë pa dashje në rrezen lazer.
• Mos e përdorni nivelin laser në zona të djegshme, si p.sh. në prani të lëngjeve, gazeve ose pluhurit të ndezshëm.
• Sigurohuni gjithmonë që rrezja lazer të jetë e drejtuar në një sipërfaqe pa veti reflektuese. Materialet e shndritshme reflektuese nuk janë të përshtatshme për përdorim lazer.
• Trajtojeni nivelin laser me kujdes. Trajtojeni atë si çdo pajisje tjetër optike si një aparat fotografik ose dylbi.
• Shmangni ekspozimin e nivelit laser ndaj goditjeve, dridhjeve të vazhdueshme ose temperaturave ekstreme të nxehta ose të ftohta . Mund të rezultojë dëmtim i mjetit dhe/ose lëndim serioz i përdoruesit.
• Ruani këto udhëzime. Referojuni atyre shpesh dhe përdorni ato për të udhëzuar të tjerët që mund ta përdorin këtë nivel laser. Nëse ia jepni dikujt këtë nivel laser, jepini edhe këto udhëzime.

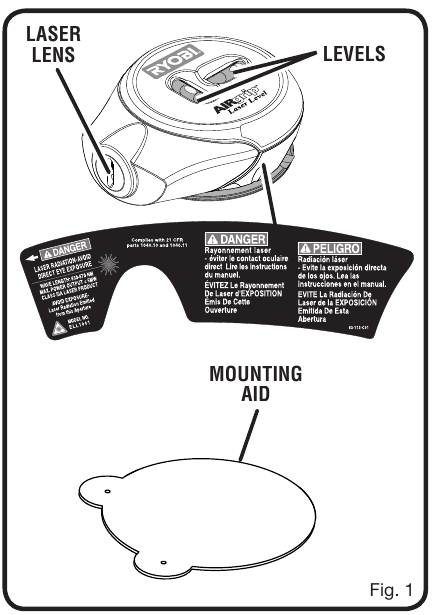

TIPARET

SPECIFIKIMET E PRODUKTIT

Përdorimi i rekomanduar Brenda

Gjatësia e vijës lazer Deri në 30 ft., Horizontale ose Vertikale

Lazer Klasa IIIa, <5mW, 650 nm

Furnizimi me energji 2 AAA, Bateri 1.5 Volt*

Jetëgjatësia e baterisë 2.5 orë përdorim i vazhdueshëm - Bateri alkaline të përfshira (Vakum)
1 orë përdorim i vazhdueshëm - Bateri alkaline të përfshira (Lazer)

Temperatura e funksionimit 32˚F deri në 104˚F

Përmasat 3-1/2 in. x 2-7/8 in. x 1-3/8 in.

Saktësia ± 1/2 in. në 20 ft.

* Performanca e nivelit laser përmirësohet shumë kur përdorni bateri alkaline të markave premium.

FUNKSIONIMI

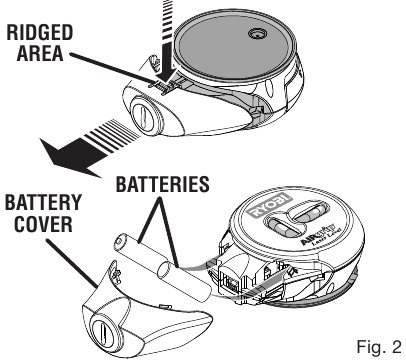

INSTALIMI I BATERIVE

Shih Figurën 2.

• Shtypni zonën e brinjëzuar në fund të kapakut të baterisë dhe tërhiqeni kapakun nga niveli laser.
• Instaloni bateritë sipas treguesve të polaritetit (+ ose –) brenda ndarjes së baterisë.
• Vendoseni kapakun e lentës përsëri në nivelin laser dhe sigurojeni.

Kur ndizni nivelin laser, mbroni gjithmonë sytë tuaj dhe ata përreth jush. Mos e drejtoni kurrë rrezen lazer në fytyrën e askujt, përfshirë edhe tuajën.

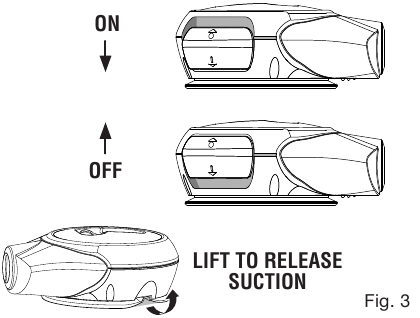

NDEZJA/FIKJA

Shih Figurën 3.

Çelësi i ndezjes/fikjes ndodhet në anën e nivelit laser. Shtypja e çelësit poshtë do të ndezë nivelin laser ON (NDEZUR) dhe do të aktivizojë pompën e vakumit; shtypja e çelësit lart do ta fikë njësinë OFF (FIKUR). Prisni gjithmonë të paktën 5 sekonda midis ndalimit dhe rindezjes së nivelit laser.

PËRDORIMI I VAKUMIT AiRgrip

Shih Figurën 3 - 4.

Teknologjia e kapjes me vakum e nivelit laser lejon ngjitjen në shumicën e sipërfaqeve të lëmuara.

• Vendoseni nivelin laser në sipërfaqen ku dëshironi ta siguroni dhe shtyjeni pak për të vulosur.
• Vazhdoni ta mbani nivelin laser kundër sipërfaqes ndërsa ndizni lazerin.
• Lëshojeni nivelin laser ngadalë kur të dëgjoni një ndryshim në zhurmën e motorit.

SHËNIM: Për të lëshuar vulën e vakumit, fikeni nivelin laser. Për lëshim të shpejtë, shtypni zgjatimin në anën e njësisë përballë çelësit të energjisë. Tërheqja e nivelit laser nga muri pa lëshuar vakumin mund të dëmtojë mjetin.

Lazeri do të fiket automatikisht 15 minuta para dështimit të baterisë, por motori do të qëndrojë i ndezur. Shtypni çelësin e ndezjes/fikjes për të fikur njësinë dhe zëvendësoni bateritë.

PËRDORIMI I NIVELIT LASER

Shih Figurën 4.

• Vendoseni nivelin laser në zonën ku dëshironi të projektohet vija lazer.
• Rrotulloni njësinë në mënyrë që lenta lazer të drejtohet në drejtimin në të cilin dëshironi të projektohet vija.
• Kur dëshironi një vijë vertikale ose një vijë horizontale të nivelit, nivelizoni mjetin duke qendruar flluskën brenda shishkës përkatëse që ndodhet sipër kokës së lazerit.
• Ndizeni lazerin.

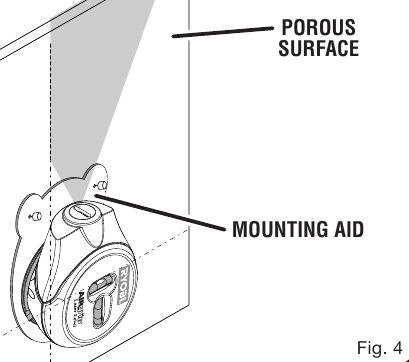

PËRDORIMI I NDIHMËS PËR MONTIM

Shih Figurën 4.

Duke përdorur ndihmën e montimit, mund të përdorni veçorinë AIRgrip të nivelit laser për të pozicionuar njësinë në shumë sipërfaqe jo të lëmuara, duke përfshirë tullën, bllokun e hirit të lyer, tapetin me teksturë dhe muret e stukos.

SHËNIM: Veçoria AIRgrip nuk mund të përdoret me stuko ose bllok hiri të palyer.

• Poziciononi ndihmën e montimit në sipërfaqen ku dëshironi të përdorni nivelin laser. Sigurojeni me kunja ose shirit (nuk ofrohen).
• Vendoseni nivelin laser kundër ndihmës së montimit dhe shtyjeni pak për të angazhuar vulën.
• Vazhdoni ta mbani nivelin laser kundër sipërfaqes ndërsa ndizni njësinë ON (NDEZUR) dhe njësia ngjitet në sipërfaqe.
• Lëshojeni nivelin laser ngadalë kur të dëgjoni një ndryshim në zhurmën e motorit.

Përdorimi i kontrolleve ose rregullimeve ose kryerja e procedurave të tjera përveç atyre të specifikuara këtu mund të rezultojë në ekspozim të rrezikshëm ndaj rrezatimit.

MIRËMBAJTJA

Për të shmangur lëndime serioze personale, hiqni gjithmonë bateritë nga mjeti kur pastroni ose kryeni ndonjë mirëmbajtje.

MIRËMBAJTJA E PËRGJITHSHME

• Përpara përdorimit fillestar, fshijeni bazën e vakumit AIRgrip me një leckë të lagur për të hequr çdo mbetje.
• Ruani nivelin laser brenda.
• Mbajeni nivelin laser pa pluhur dhe lëngje. Përdorni një leckë të lagur dhe sapun të butë për të pastruar pjesën e jashtme të kutisë. Shmangni përdorimin e tretësve kur pastroni pjesët plastike. Shumica e plastikave janë të ndjeshme ndaj dëmtimeve nga lloje të ndryshme tretësish komercialë dhe mund të dëmtohen nga përdorimi i tyre.

Mos lejoni në asnjë kohë që lëngjet e frenave, benzina, produktet me bazë nafte, vajrat depërtues, etj., të bien në kontakt me pjesët plastike. Kimikatet mund të dëmtojnë, dobësojnë ose shkatërrojnë plastikën, gjë që mund të rezultojë në lëndim serioz personal.

• Për të pastruar lentën lazer, nëse është e nevojshme, përdorni VETËM një leckë të butë ose tampon pambuku të njomur me pastrues xhami.
• Kontrolloni bateritë rregullisht për të shmangur përkeqësimin. Hiqni bateritë nga niveli laser nëse nuk do të përdoret për një kohë të gjatë.
• Mos e çmontoni nivelin laser. Kjo mund të shkaktojë ekspozim ndaj rrezatimit të rrezikshëm laser.
• Mos provoni të ndryshoni asnjë pjesë të lentës lazer.

SHËRBIMI

Ky nivel laser nuk ka pjesë të servisueshme. Nëse njësia dështon për shkak të konsumimit normal brenda dy viteve nga blerja, kthejeni me faturën origjinale për një njësi zëvendësuese pa pagesë.

ONE WORLD TECHNOLOGIES, INC.
1428 Pearman Dairy Road, Anderson, SC 29625
Telefon 1-800-525-2579
www.ryobitools.com

Ju lutemi vizitoni faqen tonë të internetit në www.ryobitools.com për të regjistruar këtë produkt.
Model No. ELL1001

Ryobi ® është një markë e regjistruar tregtare e Ryobi Limited e përdorur nën licencë.
