Sony CDX-GT350MP, CDX-GT250MP - Instalimi, lidhjet e marrësit të makinës

Paralajmërime

• Kjo njësi është projektuar vetëm për funksionim me tokëzim negativ (tokë) 12 V DC.
• Mos i lini telat poshtë një vidhe ose të kapen në pjesë që lëvizin (p.sh., shinat e sediljes).
• Përpara se të bëni lidhjet, fikeni kontaktin e makinës për të shmangur qarqet e shkurtra.
• Lidhni vetëm telat e furnizimit me energji të verdhë dhe të kuqe pasi të jenë lidhur të gjithë telat e tjerë.
• Kaloni të gjithë telat e tokëzimit (tokës) në një pikë të përbashkët tokëzimi (tokë).
• Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.
• Përdorimi i instrumenteve optike me këtë produkt do të rrisë rrezikun për sytë.

Shënime mbi telin e furnizimit me energji (të verdhë)

• Kur lidhni këtë njësi në kombinim me përbërës të tjerë stereo, vlerësimi i qarkut të makinës së lidhur duhet të jetë më i lartë se shuma e siguresës së secilit përbërës.
• Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidhni njësinë drejtpërdrejt me baterinë.

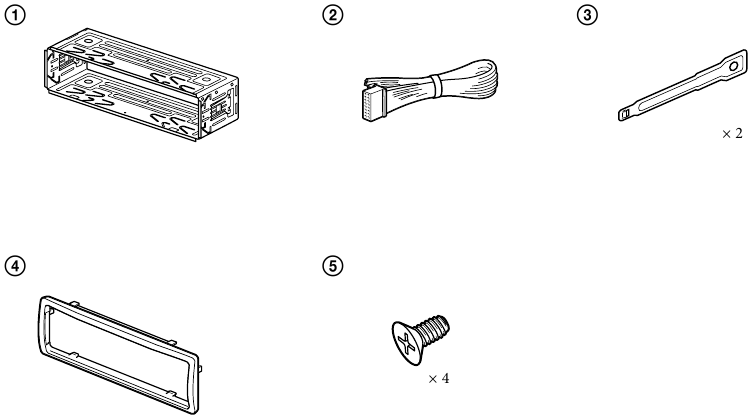

Lista e pjesëve

• Numrat në listë janë të lidhur me ato në udhëzimet.


• Mbajtësja është e bashkangjitur në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit për të hequr mbajtësen nga njësia. Për detaje, shihni "Heqja e mbajtëses" në anën e pasme të fletës.
• Mbani çelësat e lëshimit për përdorim të ardhshëm pasi ato janë gjithashtu të nevojshëm nëse e hiqni njësinë nga makina juaj.

Trajtojeni mbajtësen me kujdes për të shmangur dëmtimin e gishtave.

Shënim

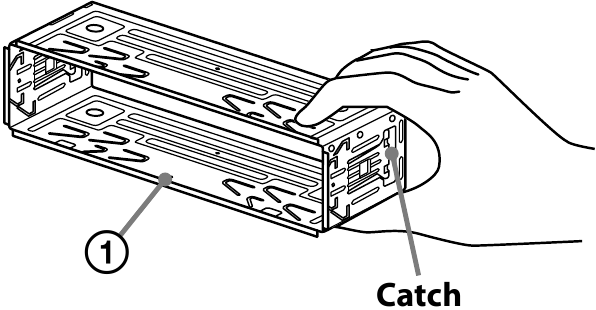

Përpara instalimit, sigurohuni që kapëset në të dyja anët e mbajtëses të jenë të përkulura nga brenda 2 mm (³/32 in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë.

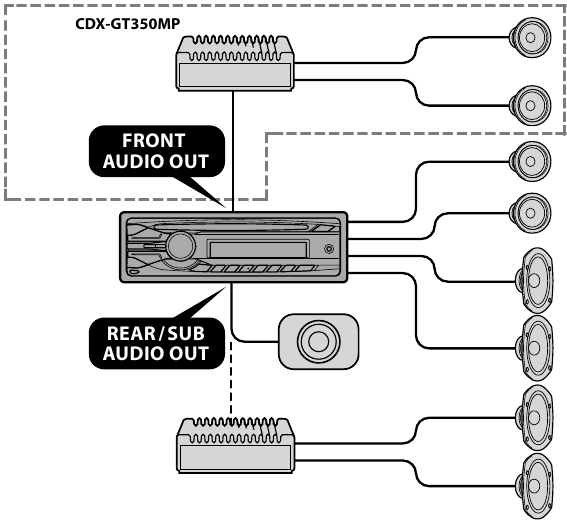

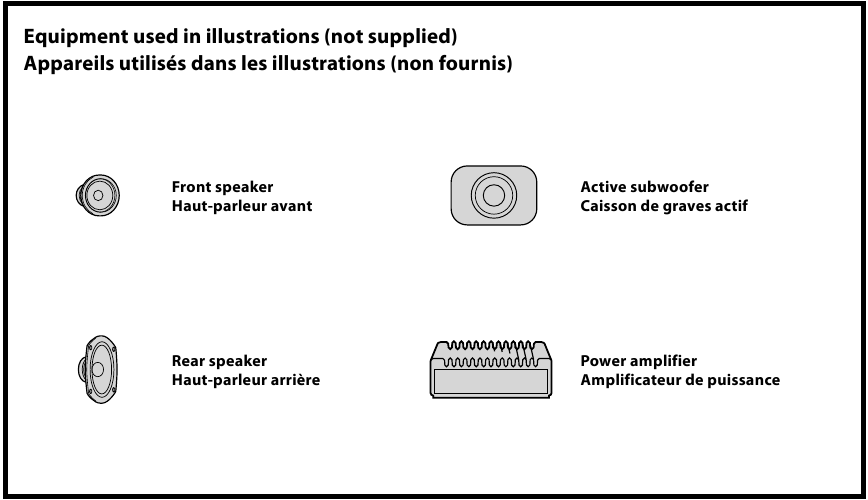

Shembull lidhjeje

Shënime

• Sigurohuni që të lidhni telin e tokëzimit (tokës) përpara se të lidhni amplifikatorin.
• Alarmi do të bjerë vetëm nëse përdoret amplifikatori i integruar.

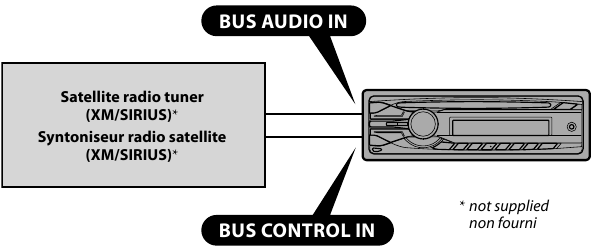

Shënime mbi akorduesin e radios satelitore

Kjo njësi nuk e mbështet akorduesin e radios XM XMDSON100.

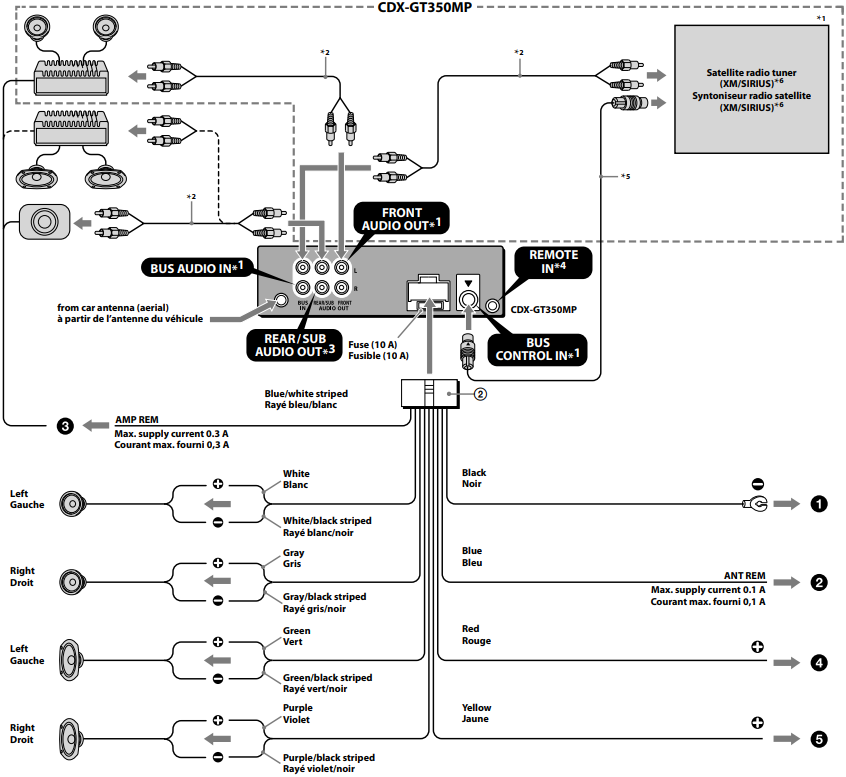

Diagrami i lidhjes

*1 CDX-GT350MP vetëm
*2 Kordoni i kunjit RCA (nuk furnizohet)
*3 AUDIO OUT mund të ndërrohet SUB ose REAR. Për detaje, shihni Udhëzimet e Përdorimit të furnizuara.
*4 Mund të kërkohet përshtatës i veçantë.
*5 Kabllo BUS (nuk furnizohet).
*6 nuk furnizohet.

1. Në një sipërfaqe metalike të makinës
   Së pari lidhni telin e zi të tokëzimit (tokës), pastaj lidhni telat e verdhë dhe të kuq të furnizimit me energji.
2. Në telin e kontrollit të antenës së energjisë (ajrore) ose telin e furnizimit me energji të përforcuesit të antenës (ajrore)

Shënime

• Nuk është e nevojshme të lidhni këtë tel nëse nuk ka antenë të energjisë (ajrore) ose përforcues antene (ajrore), ose me një antenë teleskopike (ajrore) të operuar manualisht.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji".

3. Në AMP REMOTE IN të një amplifikatori opsional të energjisë
   Kjo lidhje është vetëm për amplifikatorët. Lidhja e çdo sistemi tjetër mund të dëmtojë njësinë.
4. Në terminalin e energjisë +12 V që energjizohet në pozicionin e aksesorit të çelësit të kontaktit

Shënime

• Nëse nuk ka pozicion aksesori, lidhni në terminalin e energjisë +12 V (bateri) që energjizohet në çdo kohë.
• Sigurohuni që së pari të lidhni telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji".

5. Në terminalin e energjisë +12 V që energjizohet në çdo kohë
   Sigurohuni që së pari të lidhni telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.

Shënime mbi telat e kontrollit dhe furnizimit me energji

• Teli i kontrollit të antenës (ajrore) të energjisë (blu) furnizon +12 V DC kur ndizni akorduesin.
• Kur makina juaj ka antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, lidhni telin e kontrollit të antenës (ajrore) të energjisë (blu) ose telin e furnizimit me energji të aksesorit (të kuq) në terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me shitësin tuaj.
• Një antenë (ajrore) e energjisë pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories
Kur teli i verdhë i furnizimit me energji është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i kontaktit është i fikur.

Shënime mbi lidhjen e altoparlantit

• Përpara se të lidhni altoparlantët, fikeni njësinë.
• Përdorni altoparlantë me një pengesë prej 4 deri në 8 ohm, dhe me kapacitete të mjaftueshme të trajtimit të energjisë për të shmangur dëmtimin e tij.
• Mos i lidhni terminalet e altoparlantit me shasinë e makinës, ose lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
• Mos e lidhni telin e tokëzimit (tokës) të kësaj njësie me terminalin negativ (–) të altoparlantit.
• Mos u përpiqni t'i lidhni altoparlantët në paralel.
• Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantëve mund të dëmtojë njësinë.
• Për të shmangur një mosfunksionim, mos përdorni telat e altoparlantëve të integruar të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
• Mos i lidhni telat e altoparlantëve të njësisë me njëri-tjetrin.

Shënim mbi lidhjen
Nëse altoparlanti dhe amplifikatori nuk janë lidhur saktë, në ekran shfaqet "FAILURE" (Dështim). Në këtë rast, sigurohuni që altoparlanti dhe amplifikatori të jenë lidhur saktë.

Masa paraprake

• Zgjidhni me kujdes vendndodhjen e instalimit në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
• Shmangni instalimin e njësisë në zona që i nënshtrohen pluhurit, papastërtisë, dridhjeve të tepërta ose temperaturave të larta, si p.sh. në rrezet e diellit direkte ose pranë kanaleve të ngrohësit.
• Përdorni vetëm pajisjen e montimit të furnizuar për një instalim të sigurt.

Rregullimi i këndit të montimit

Rregulloni këndin e montimit në më pak se 45°.

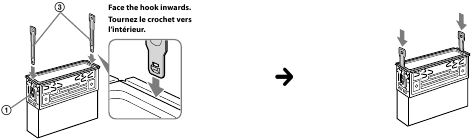

Heqja e mbajtëses

Përpara se të instaloni njësinë, hiqni mbajtësen nga njësia.

1. Futni të dy çelësat e lëshimit së bashku midis njësisë dhe mbajtëses derisa të klikojnë.

2. Tërhiqeni poshtë mbajtësen , pastaj tërhiqeni lart njësinë për ta ndarë.


Shembull montimi

Instalimi në panelin e instrumenteve

Shënime

• Përkulni këto kthetra nga jashtë për një përshtatje të ngushtë, nëse është e nevojshme.

• Sigurohuni që 4 kapëset në jakën mbrojtëse të jenë të angazhuara siç duhet në hapjet e njësisë.

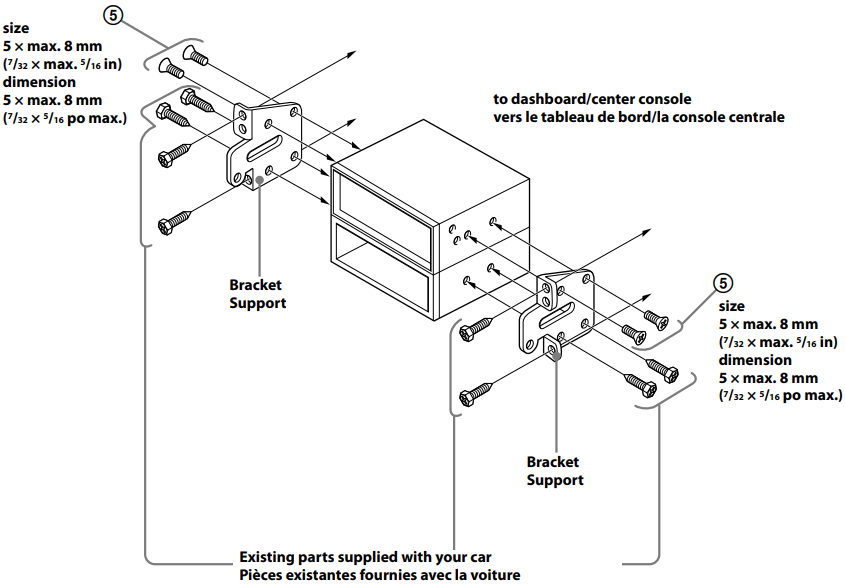

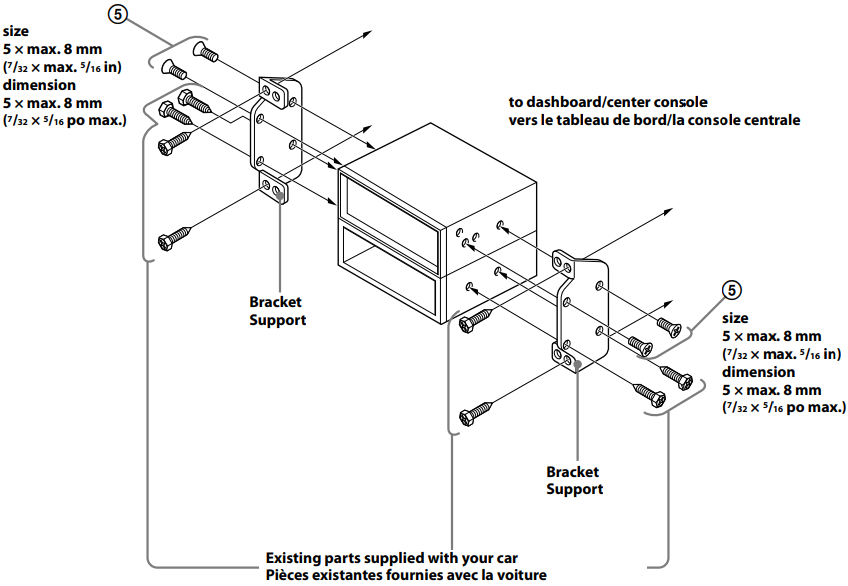

Montimi i njësisë në një makinë japoneze

Ju mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me shitësin tuaj të Sony.

TOYOTA

NISSAN

Shënim
Për të parandaluar mosfunksionimin, instaloni vetëm me vidhat e furnizuara .

Si të shkëputni dhe bashkëngjitni panelin e përparmë

Përpara se të instaloni njësinë, shkëputni panelin e përparmë.

Për ta shkëputur

Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni dhe mbani . Shtypni dhe tërhiqeni nga vetja.

Për ta bashkangjitur

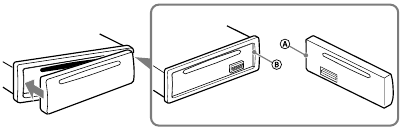

Angazhoni pjesën të panelit të përparmë me pjesën të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.

Paralajmërim nëse çelësi i kontaktit të makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off (Fikje automatike). Për detaje, shihni Udhëzimet e Përdorimit të furnizuara.
Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi të jetë fikur njësia, gjë që parandalon shkarkimin e baterisë.
Nëse nuk e vendosni funksionin Auto Off (Fikje automatike), shtypni dhe mbani derisa ekrani të zhduket sa herë që fikni kontaktin.

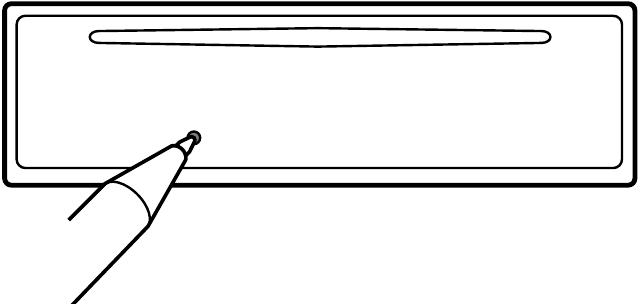

Butoni RESET

CDX-GT350MP vetëm

Kur instalimi dhe lidhjet të jenë plotësuar, sigurohuni që të shtypni butonin RESET me një stilolaps me majë topi, etj., pasi të keni shkëputur panelin e përparmë.
