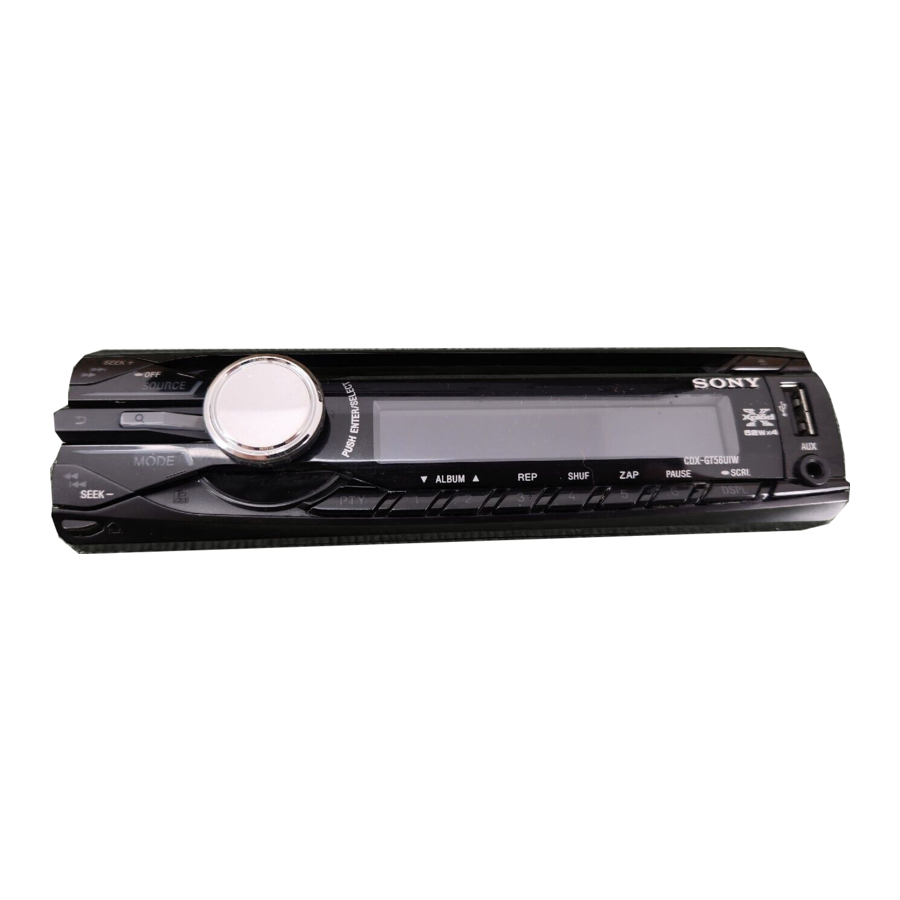

Sony CDX-GT56UIW - Instalimi, Lidhjet e CD Player FM/AM

Informacione mbi Sigurinë

• Kjo njësi është projektuar vetëm për funksionim me tokëzim negativ (tokë) 12 V DC.
• Mos lejoni që telat të futen nën ndonjë vidë ose të kapen në pjesë të lëvizshme (p.sh., shinat e sediljes).
• Përpara se të bëni lidhjet, fikeni çelësin e makinës për të shmangur qarqet e shkurtra.
• Lidhni telat e hyrjes së energjisë të verdhë dhe të kuqe vetëm pasi të jenë lidhur të gjithë telat e tjerë.
• Të gjithë telat e tokëzimit (tokës) drejtojini në një pikë të përbashkët tokëzimi (tokë).
• Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.
• Përdorimi i instrumenteve optike me këtë produkt do të rrisë rrezikun për sytë.

Shënime mbi telin e furnizimit me energji (të verdhë)

• Kur lidhni këtë njësi në kombinim me komponentë të tjerë stereo, vlerësimi i qarkut të lidhur të makinës duhet të jetë më i lartë se shuma e siguresës së secilit komponent.
• Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidheni njësinë drejtpërdrejt me baterinë.

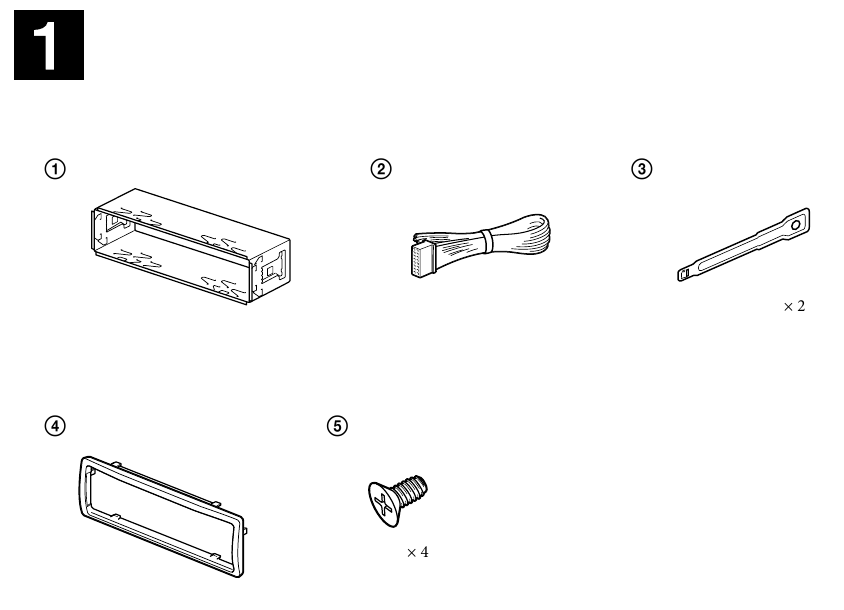

Lista e pjesëve

• Numrat në listë janë të lidhur me ato në udhëzimet.
• Mbajtësja 1 dhe jakë mbrojtëse 4 janë bashkangjitur në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit 3 për të hequr mbajtësen 1 nga njësia. Për detaje, shihni "Heqja e jakës mbrojtëse dhe mbajtëses (4)" në anën e pasme të fletës.
• Mbani çelësat e lëshimit 3 për përdorim të ardhshëm pasi ato janë të nevojshme edhe nëse e hiqni njësinë nga makina juaj.

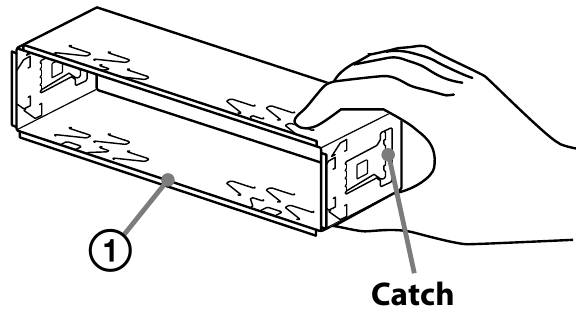

Trajtojeni mbajtësen 1 me kujdes për të shmangur lëndimin e gishtave.

Shënim
Përpara instalimit, sigurohuni që kapëset në të dy anët e mbajtëses 1 të jenë të përkulura nga brenda 2 mm (³/32 in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë.

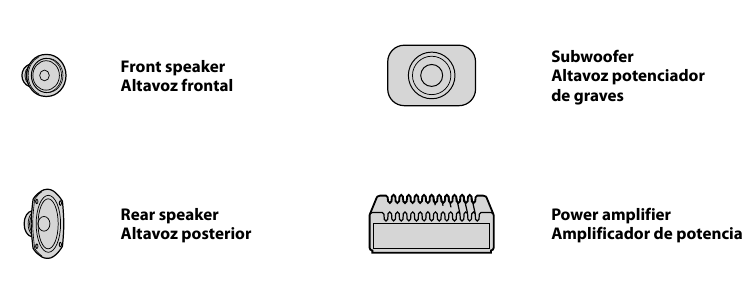

Pajisjet e përdorura në ilustrime (nuk furnizohen)

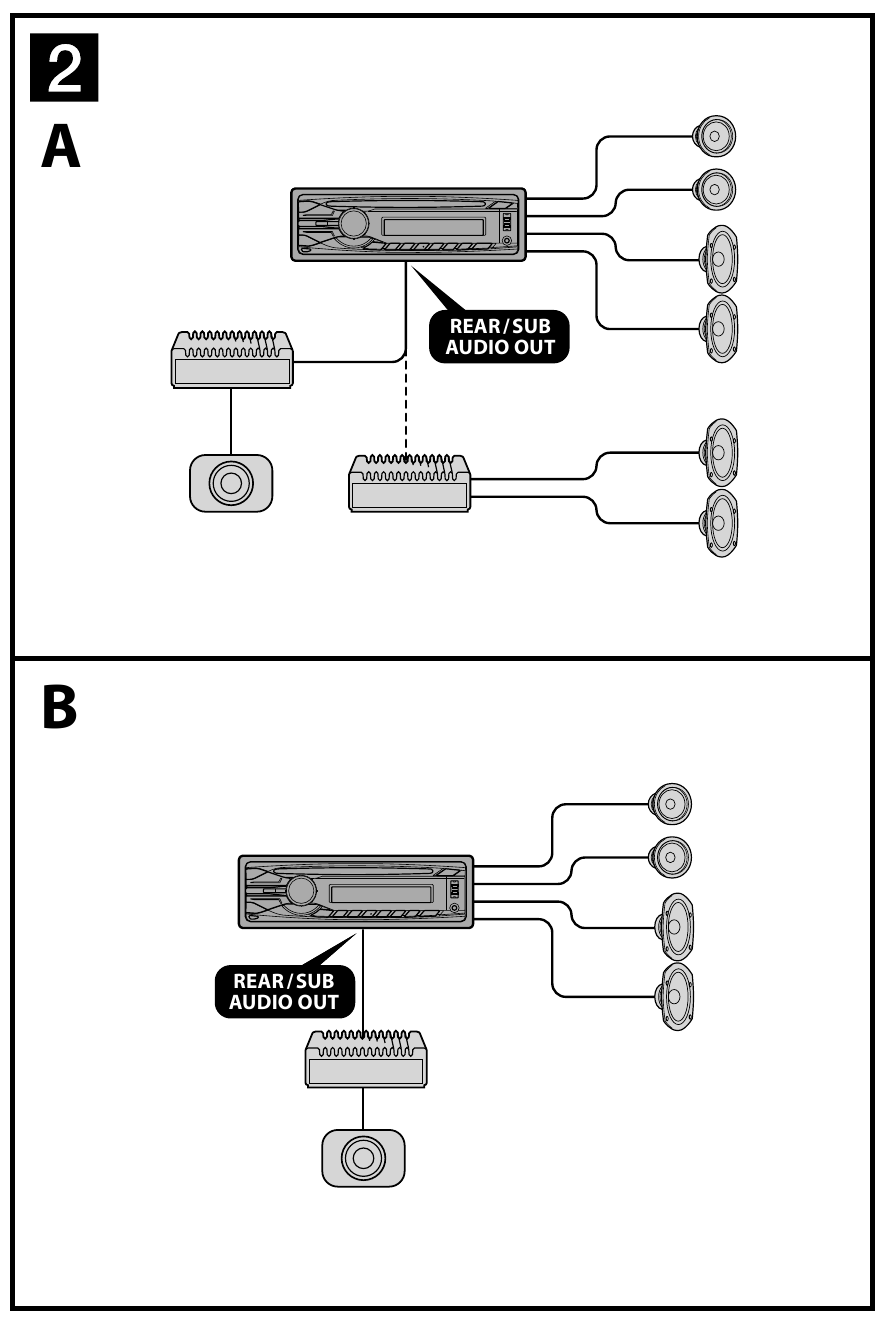

Shembull lidhjeje

Shënime

• Sigurohuni që të lidhni telin e tokëzimit (tokës) përpara se të lidhni amplifikatorin.
• Alarmi do të dëgjohet vetëm nëse përdoret amplifikatori i integruar.

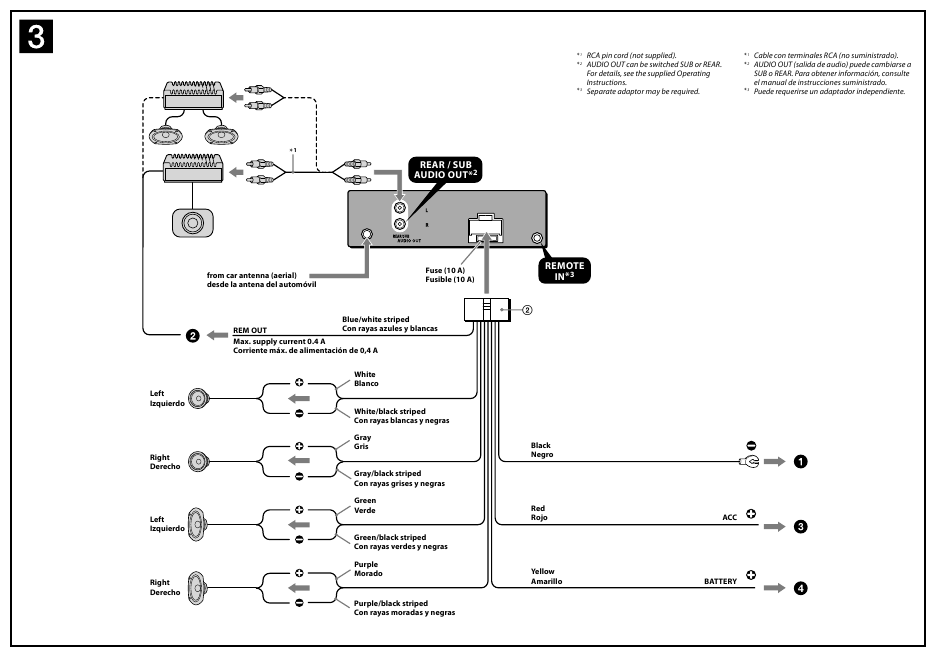

Diagrami i lidhjes

1. Në një sipërfaqe metalike të makinës
   Së pari lidhni telin e zi të tokëzimit (tokës), pastaj lidhni telat e verdhë dhe të kuq të furnizimit me energji.
2. Në telin e kontrollit të antenës (ajrore) së energjisë ose telin e furnizimit me energji të përforcuesit të antenës (ajrore)
   Shënime

• Nuk është e nevojshme të lidhni këtë tel nëse nuk ka antenë (ajrore) të energjisë ose përforcues antene (ajrore), ose me një antenë (ajrore) teleskopike të operuar manualisht.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."

Në AMP REMOTE IN të një amplifikatori opsional të energjisë
Kjo lidhje është vetëm për amplifikatorët. Lidhja e ndonjë sistemi tjetër mund të dëmtojë njësinë.

3. Në terminalin e energjisë +12 V që aktivizohet në pozicionin e aksesorëve të çelësit të ndezjes
   Shënime

• Nëse nuk ka pozicion aksesorësh, lidheni me terminalin e energjisë +12 V (bateria) që aktivizohet në çdo kohë.
  Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."

4. Në terminalin e energjisë +12 V që aktivizohet në çdo kohë
   Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.

Shënime mbi telat e kontrollit dhe furnizimit me energji

• Teli REM OUT (me vija blu/të bardha) furnizon +12 V DC kur ndizni njësinë.
• Kur makina juaj ka antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, lidhni telin REM OUT (me vija blu/të bardha) ose telin e furnizimit me energji të aksesorëve (të kuq) me terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me shitësin tuaj.
• Një antenë (ajrore) e energjisë pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories
Kur teli i verdhë i hyrjes së energjisë është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i ndezjes është i fikur.

Shënime mbi lidhjen e altoparlantit

• Përpara se të lidhni altoparlantët, fikeni njësinë.
• Përdorni altoparlantë me një impedancë prej 4 deri në 8 ohm, dhe me kapacitete të mjaftueshme të trajtimit të energjisë për të shmangur dëmtimin e tij.
• Mos i lidhni terminalet e altoparlantit me shasinë e makinës, ose lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
• Mos e lidhni telin e tokëzimit (tokës) të kësaj njësie me terminalin negativ (–) të altoparlantit.
• Mos provoni të lidhni altoparlantët në paralel.
• Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantit mund të dëmtojë njësinë.
• Për të shmangur një mosfunksionim, mos përdorni telat e integruar të altoparlantit të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
• Mos i lidhni telat e altoparlantit të njësisë me njëri-tjetrin.

Shënim mbi lidhjen
Nëse altoparlanti dhe amplifikatori nuk janë lidhur saktë, "FAILURE" (Dështim) shfaqet në ekran. Në këtë rast, sigurohuni që altoparlanti dhe amplifikatori të jenë lidhur saktë.

Masa paraprake

• Zgjidhni me kujdes vendndodhjen e instalimit në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
• Shmangni instalimin e njësisë në zona të ekspozuara ndaj pluhurit, papastërtive, dridhjeve të tepërta ose temperaturave të larta, si p.sh. në rrezet e diellit direkte ose pranë kanaleve të ngrohësit.
• Përdorni vetëm pajisjet e montimit të furnizuara për një instalim të sigurt dhe të qëndrueshëm.

Rregullimi i këndit të montimit
Rregulloni këndin e montimit në më pak se 45°.

Heqja e jakës mbrojtëse dhe mbajtëses

Përpara se të instaloni njësinë, hiqni jakën mbrojtëse 4 dhe mbajtësen 1 nga njësia.

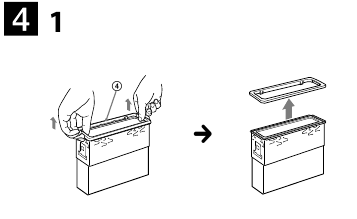

1. Hiqni jakën mbrojtëse 4.
   Shtrëngoni të dy skajet e jakës mbrojtëse 4, pastaj tërhiqeni atë.

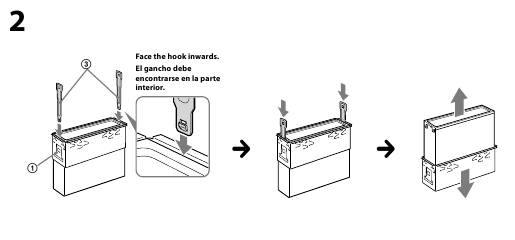

2. Hiqni mbajtësen 1.

   1. Futni të dy çelësat e lëshimit 3 së bashku midis njësisë dhe mbajtëses 1 derisa të klikojnë.
   2. Tërhiqeni poshtë mbajtësen 1, pastaj tërhiqeni lart njësinë për ta ndarë.

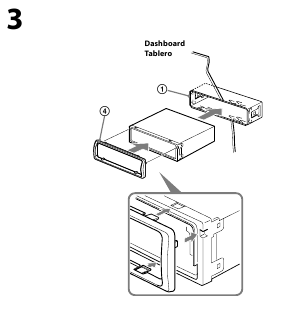

Shembull montimi

Instalimi në panelin e instrumenteve

Shënime

• Përkulni këto kthetra nga jashtë për një përshtatje të ngushtë, nëse është e nevojshme (5-2).
• Sigurohuni që të 4 kapëset në jakën mbrojtëse 4 të jenë të angazhuara siç duhet në vrimat e njësisë (5-3).

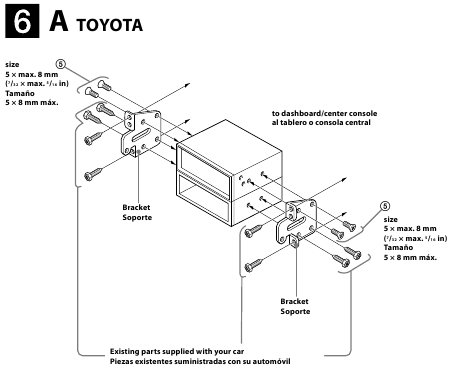

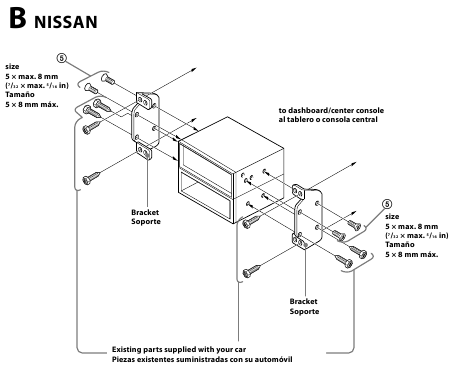

Montimi i njësisë në një makinë japoneze

Mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me shitësin tuaj të Sony-t.

Shënim
Për të parandaluar mosfunksionimin, instaloni vetëm me vidhat e furnizuara 5.

Si të shkëputni dhe bashkangjitni panelin e përparmë

Përpara se të instaloni njësinë, shkëputni panelin e përparmë.

• 7-A
  Për të shkëputur
  Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni dhe mbani .
  Shtypni dhe tërhiqeni atë drejt jush.

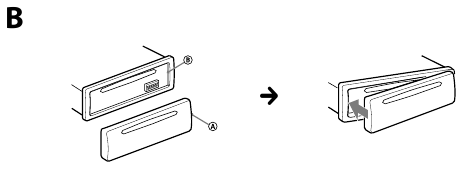

• 7-B
  Për të bashkangjitur
  Angazhoni pjesën A të panelit të përparmë me pjesën B të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.


Paralajmërim nëse ndezja e makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off (Fikje automatike). Për detaje, shihni Udhëzimet e Operimit të furnizuara.
Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi njësia të jetë fikur, gjë që parandalon shkarkimin e baterisë.
Nëse nuk e vendosni funksionin Auto Off (Fikje automatike), shtypni dhe mbani derisa ekrani të zhduket sa herë që fikni ndezjen.

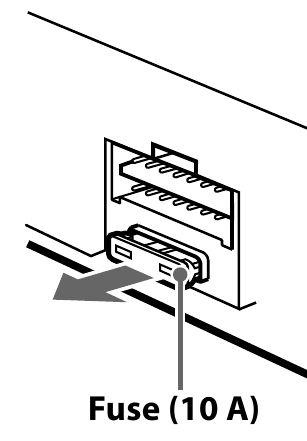

Zëvendësimi i siguresës

Kur zëvendësoni siguresën, sigurohuni që të përdorni një që përputhet me vlerësimin e amperazhit të deklaruar në siguresën origjinale. Nëse siguresa digjet, kontrolloni lidhjen e energjisë dhe zëvendësoni siguresën. Nëse siguresa digjet përsëri pas zëvendësimit, mund të ketë një mosfunksionim të brendshëm. Në një rast të tillë, konsultohuni me shitësin tuaj më të afërt të Sony-t.
