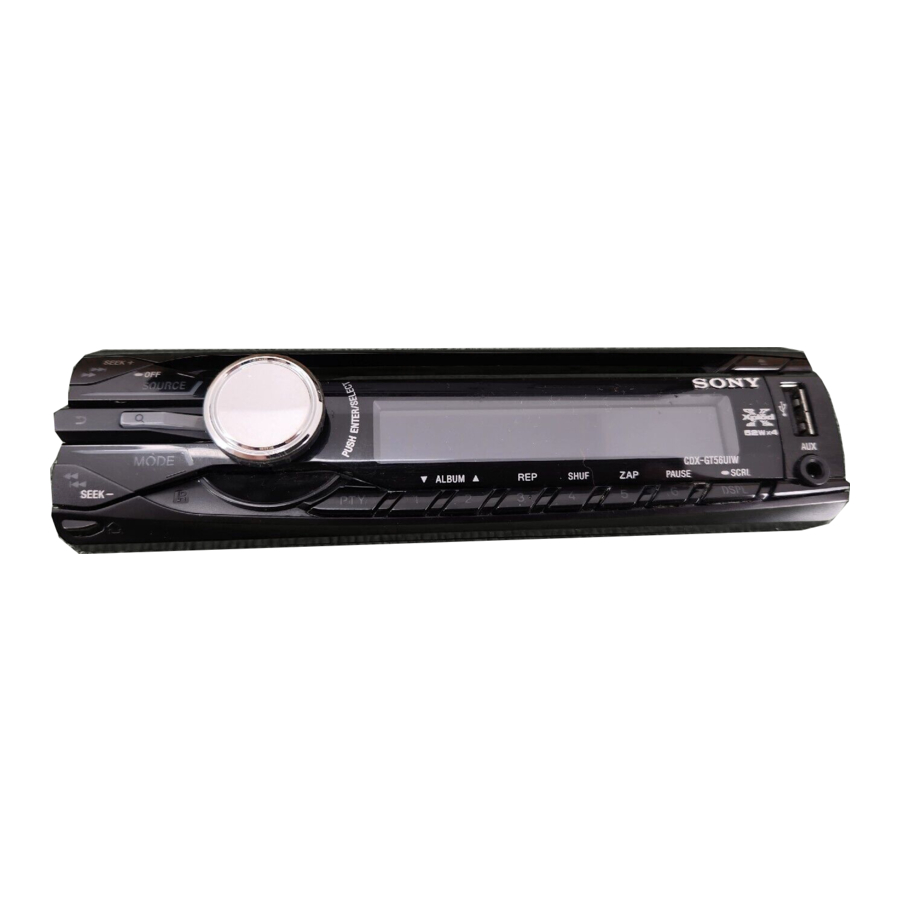

Sony CDX-GT56UIW - Instalacja, połączenia odtwarzacza CD FM/AM

Informacje dotyczące bezpieczeństwa

• Urządzenie jest przeznaczone wyłącznie do pracy z uziemieniem ujemnym (uziemieniem) 12 V DC.
• Nie umieszczaj przewodów pod śrubą ani nie zaczepiaj ich o ruchome części (np. szyny siedzenia).
• Przed wykonaniem połączeń wyłącz zapłon samochodu, aby uniknąć zwarć.
• Podłącz przewody zasilające żółty i czerwony dopiero po podłączeniu wszystkich pozostałych przewodów.
• Poprowadź wszystkie przewody uziemiające (uziemiające) do wspólnego punktu uziemienia (uziemienia).
• Upewnij się, że wszelkie luźne, niepodłączone przewody są dla bezpieczeństwa zaizolowane taśmą izolacyjną.
• Używanie instrumentów optycznych z tym produktem zwiększy ryzyko uszkodzenia wzroku.

Uwagi dotyczące przewodu zasilającego (żółty)

• Podczas podłączania tego urządzenia w połączeniu z innymi komponentami stereo, wartość znamionowa podłączonego obwodu samochodowego musi być wyższa niż suma wartości bezpieczników każdego komponentu.
• Jeśli żaden z obwodów samochodowych nie ma wystarczająco wysokiej wartości znamionowej, podłącz urządzenie bezpośrednio do akumulatora.

Lista części

• Numery na liście odpowiadają numerom w instrukcjach.
• Uchwyt 1 i kołnierz ochronny 4 są przymocowane do urządzenia przed wysyłką. Przed zamontowaniem urządzenia użyj kluczy zwalniających 3, aby wyjąć uchwyt 1 z urządzenia. Szczegółowe informacje znajdują się w części "Zdejmowanie kołnierza ochronnego i uchwytu (4)" na odwrocie arkusza.
• Zachowaj klucze zwalniające 3 do wykorzystania w przyszłości, ponieważ są one również niezbędne, jeśli chcesz wyjąć urządzenie z samochodu.

Ostrożnie obchodź się z uchwytem 1, aby uniknąć zranienia palców.

Uwaga
Przed instalacją upewnij się, że zatrzaski po obu stronach uchwytu 1 są zagięte do wewnątrz o 2 mm (³/32 cala). Jeśli zatrzaski są proste lub wygięte na zewnątrz, urządzenie nie zostanie bezpiecznie zainstalowane i może wyskoczyć.

Sprzęt użyty na ilustracjach (nie dostarczony)

Przykład połączenia

Uwagi

• Przed podłączeniem wzmacniacza należy podłączyć przewód uziemiający (uziemiający).
• Alarm włączy się tylko wtedy, gdy używany jest wbudowany wzmacniacz.

Schemat połączeń

1. Do metalowej powierzchni samochodu
   Najpierw podłącz czarny przewód uziemiający (uziemiający), a następnie podłącz żółty i czerwony przewód zasilający.
2. Do przewodu sterującego anteny (antenowej) lub przewodu zasilającego wzmacniacza anteny (antenowej)
   Uwagi

• Nie ma potrzeby podłączania tego przewodu, jeśli nie ma anteny (antenowej) lub wzmacniacza anteny (antenowej) lub z ręcznie sterowaną anteną teleskopową (antenową).
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających".

Do AMP REMOTE IN opcjonalnego wzmacniacza mocy
To połączenie jest przeznaczone tylko dla wzmacniaczy. Podłączenie jakiegokolwiek innego systemu może uszkodzić urządzenie.

3. Do zacisku zasilania +12 V, który jest zasilany w pozycji akcesoriów w stacyjce
   Uwagi

• Jeśli nie ma pozycji akcesoriów, podłącz do zacisku zasilania +12 V (akumulatora), który jest zasilany przez cały czas.
  Najpierw podłącz czarny przewód uziemiający (uziemiający) do metalowej powierzchni samochodu.
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających".

4. Do zacisku zasilania +12 V, który jest zasilany przez cały czas
   Najpierw podłącz czarny przewód uziemiający (uziemiający) do metalowej powierzchni samochodu.

Uwagi dotyczące przewodów sterujących i zasilających

• Przewód REM OUT (niebiesko-biały prążkowany) dostarcza +12 V DC po włączeniu urządzenia.
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, podłącz przewód REM OUT (niebiesko-biały prążkowany) lub przewód zasilający akcesoriów (czerwony) do zacisku zasilania istniejącego wzmacniacza anteny (antenowej). Szczegółowe informacje można uzyskać u sprzedawcy.
• Antena (antenowa) bez skrzynki przekaźnikowej nie może być używana z tym urządzeniem.

Połączenie podtrzymujące pamięć
Po podłączeniu żółtego przewodu zasilającego zasilanie będzie zawsze dostarczane do obwodu pamięci, nawet gdy wyłącznik zapłonu jest wyłączony.

Uwagi dotyczące podłączania głośników

• Przed podłączeniem głośników wyłącz urządzenie.
• Używaj głośników o impedancji od 4 do 8 omów i o odpowiedniej mocy, aby uniknąć uszkodzeń.
• Nie podłączaj zacisków głośnikowych do obudowy samochodu ani nie łącz zacisków prawych głośników z zaciskami lewego głośnika.
• Nie podłączaj przewodu uziemiającego (uziemiającego) tego urządzenia do ujemnego (–) zacisku głośnika.
• Nie próbuj łączyć głośników równolegle.
• Podłączaj tylko głośniki pasywne. Podłączenie głośników aktywnych (z wbudowanymi wzmacniaczami) do zacisków głośnikowych może uszkodzić urządzenie.
• Aby uniknąć nieprawidłowego działania, nie używaj wbudowanych przewodów głośnikowych zainstalowanych w samochodzie, jeśli urządzenie ma wspólny przewód ujemny (–) dla prawego i lewego głośnika.
• Nie podłączaj przewodów głośnikowych urządzenia do siebie.

Uwaga dotycząca połączenia
Jeśli głośnik i wzmacniacz nie są podłączone prawidłowo, na wyświetlaczu pojawi się komunikat "FAILURE" ("Błąd"). W takim przypadku upewnij się, że głośnik i wzmacniacz są podłączone prawidłowo.

Środki ostrożności

• Ostrożnie wybierz miejsce instalacji, aby urządzenie nie zakłócało normalnej jazdy.
• Unikaj instalowania urządzenia w miejscach narażonych na kurz, brud, nadmierne wibracje lub wysokie temperatury, takich jak bezpośrednie działanie promieni słonecznych lub w pobliżu kanałów grzewczych.
• Używaj wyłącznie dostarczonych elementów montażowych, aby zapewnić bezpieczną i pewną instalację.

Regulacja kąta montażu
Ustaw kąt montażu na mniej niż 45°.

Zdejmowanie kołnierza ochronnego i uchwytu

Przed zainstalowaniem urządzenia zdejmij kołnierz ochronny 4 i uchwyt 1 z urządzenia.

1. Zdejmij kołnierz ochronny 4.
   Ściśnij oba brzegi kołnierza ochronnego 4, a następnie wyciągnij go.

2. Zdejmij uchwyt 1.

   1. Włóż oba klucze zwalniające 3 razem między urządzenie a uchwyt 1, aż usłyszysz kliknięcie.
   2. Pociągnij uchwyt 1 w dół, a następnie pociągnij urządzenie do góry, aby je oddzielić.


Przykład montażu

Instalacja w desce rozdzielczej

Uwagi

• W razie potrzeby wygnij te pazury na zewnątrz, aby zapewnić dokładne dopasowanie (5-2).
• Upewnij się, że 4 zatrzaski na kołnierzu ochronnym 4 są prawidłowo osadzone w szczelinach urządzenia (5-3).

Montaż urządzenia w japońskim samochodzie

Może się okazać, że nie można zainstalować tego urządzenia w niektórych markach japońskich samochodów. W takim przypadku skonsultuj się ze sprzedawcą Sony.

Uwaga
Aby zapobiec nieprawidłowemu działaniu, instaluj tylko za pomocą dostarczonych śrub 5.

Jak odłączyć i przymocować panel przedni

Przed zainstalowaniem urządzenia odłącz panel przedni.

• 7-A
  Aby odłączyć
  Przed odłączeniem panelu przedniego naciśnij i przytrzymaj .
  Naciśnij i pociągnij go do siebie.


• 7-B
  Aby przymocować
  Zaczep część A panelu przedniego o część B urządzenia, jak pokazano na ilustracji, i wciśnij lewą stronę na miejsce, aż usłyszysz kliknięcie.


Ostrzeżenie, jeśli stacyjka Twojego samochodu nie ma pozycji ACC

Upewnij się, że ustawiłeś funkcję Auto Off (Automatyczne wyłączanie). Szczegółowe informacje znajdują się w dostarczonej instrukcji obsługi.
Urządzenie wyłączy się całkowicie i automatycznie po ustawionym czasie od wyłączenia urządzenia, co zapobiega rozładowaniu akumulatora.
Jeśli nie ustawisz funkcji Auto Off (Automatyczne wyłączanie), naciśnij i przytrzymaj , aż wyświetlacz zniknie za każdym razem, gdy wyłączasz zapłon.

Wymiana bezpiecznika

Podczas wymiany bezpiecznika należy użyć bezpiecznika o wartości amperażu zgodnej z wartością podaną na oryginalnym bezpieczniku. Jeśli bezpiecznik się przepali, sprawdź podłączenie zasilania i wymień bezpiecznik. Jeśli bezpiecznik przepali się ponownie po wymianie, może to oznaczać wewnętrzną usterkę. W takim przypadku skonsultuj się z najbliższym sprzedawcą Sony.
