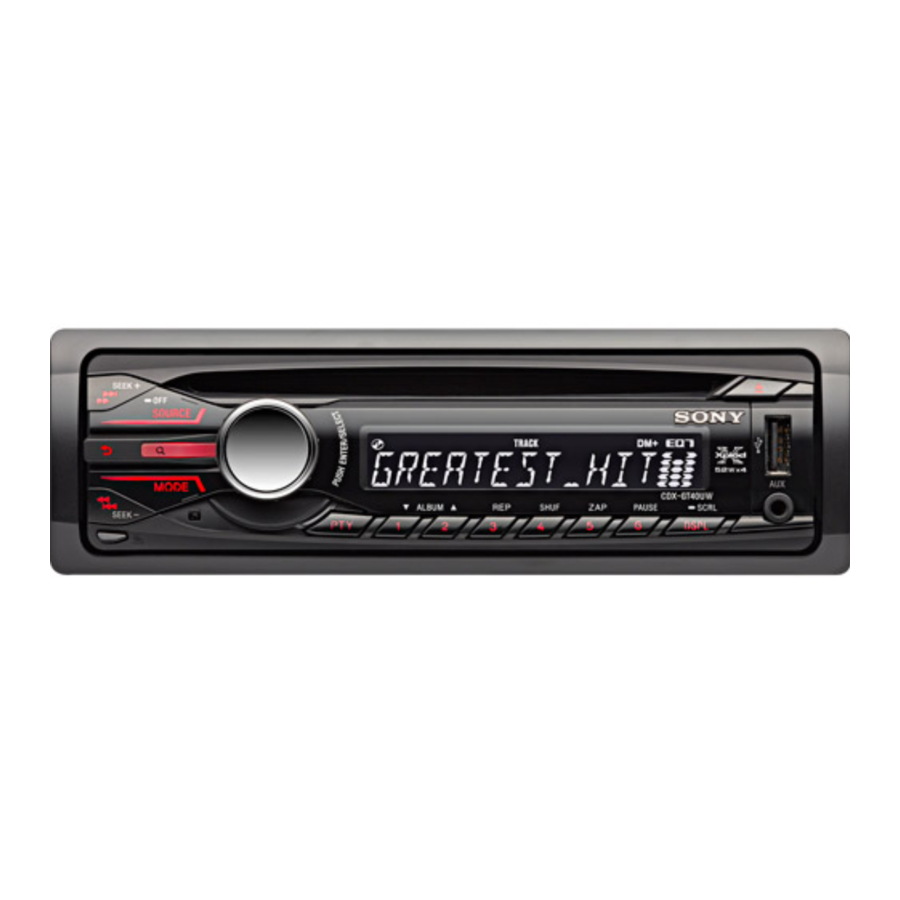

Sony CDX-GT40UW - Instalacja, połączenia odtwarzacza płyt kompaktowych FM/AM

Ostrzeżenia

• Urządzenie to jest przeznaczone wyłącznie do pracy z uziemieniem ujemnym (uziemieniem) 12 V DC.
• Nie umieszczaj przewodów pod śrubą ani nie zaczepiaj ich o ruchome części (np. szyny siedzenia).
• Przed wykonaniem połączeń wyłącz zapłon samochodu, aby uniknąć zwarć.
• Podłącz przewody wejściowe zasilania żółty i czerwony dopiero po podłączeniu wszystkich pozostałych przewodów.
• Poprowadź wszystkie przewody uziemiające (uziemiające) do wspólnego punktu uziemienia (uziemienia).
• Dla bezpieczeństwa zaizoluj taśmą izolacyjną wszystkie luźne, niepodłączone przewody.
• Używanie instrumentów optycznych z tym produktem zwiększy ryzyko uszkodzenia wzroku.

Uwagi dotyczące przewodu zasilającego (żółty)

• Podczas podłączania tego urządzenia w połączeniu z innymi komponentami stereo, wartość znamionowa podłączonego obwodu samochodowego musi być wyższa niż suma bezpieczników każdego komponentu.
• Jeśli żaden z obwodów samochodowych nie ma wystarczająco wysokiej wartości znamionowej, podłącz urządzenie bezpośrednio do akumulatora.

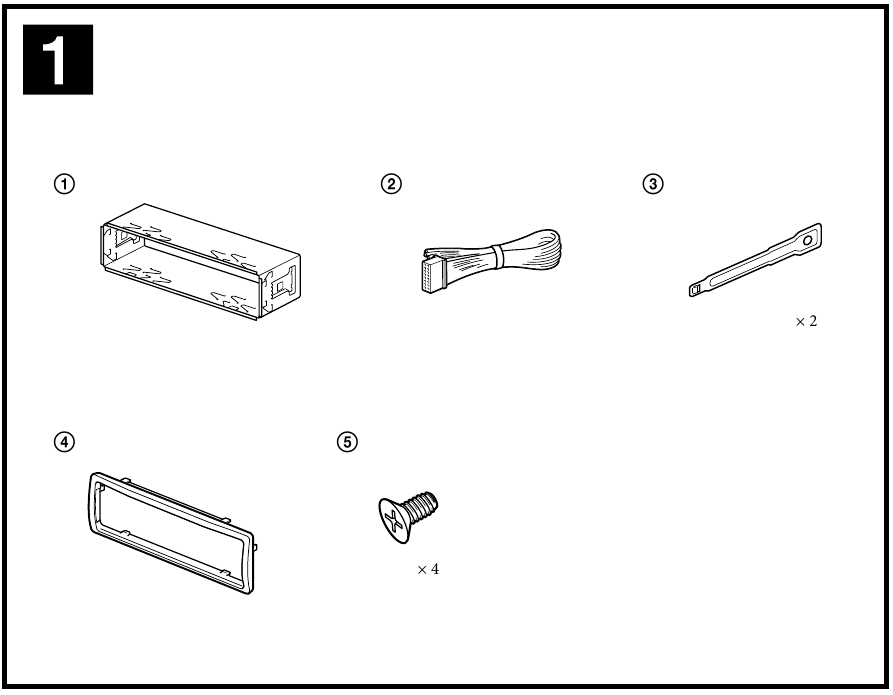

Lista części

• Numery na liście odpowiadają numerom w instrukcjach.
• Uchwyt i kołnierz ochronny są przymocowane do urządzenia przed wysyłką. Przed zamontowaniem urządzenia użyj kluczy zwalniających aby zdjąć uchwyt z urządzenia. Szczegółowe informacje znajdują się w części "Zdejmowanie kołnierza ochronnego i uchwytu ()" na odwrocie arkusza.
• Zachowaj klucze zwalniające do wykorzystania w przyszłości, ponieważ są one również niezbędne, jeśli chcesz wyjąć urządzenie z samochodu.

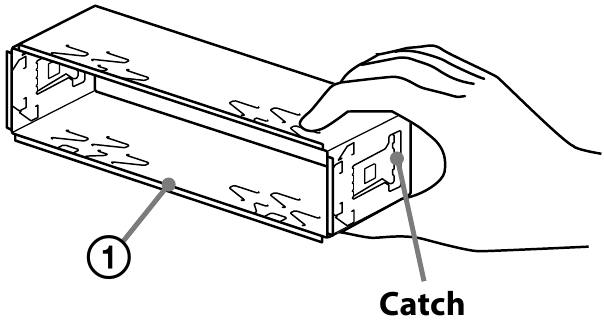

Ostrożnie obchodź się z uchwytem , aby nie zranić palców.

Uwaga
Przed instalacją upewnij się, że zatrzaski po obu stronach uchwytu są zagięte do wewnątrz o 2 mm ( 3 / 32 cala). Jeśli zatrzaski są proste lub wygięte na zewnątrz, urządzenie nie zostanie bezpiecznie zainstalowane i może wyskoczyć.

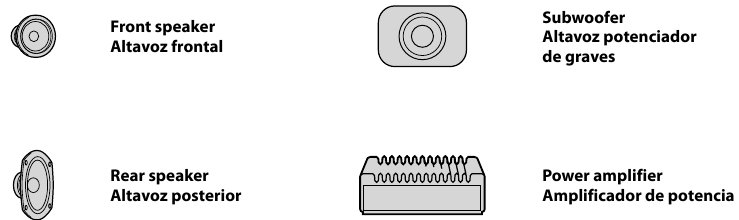

Sprzęt użyty na ilustracjach (niedostarczony)

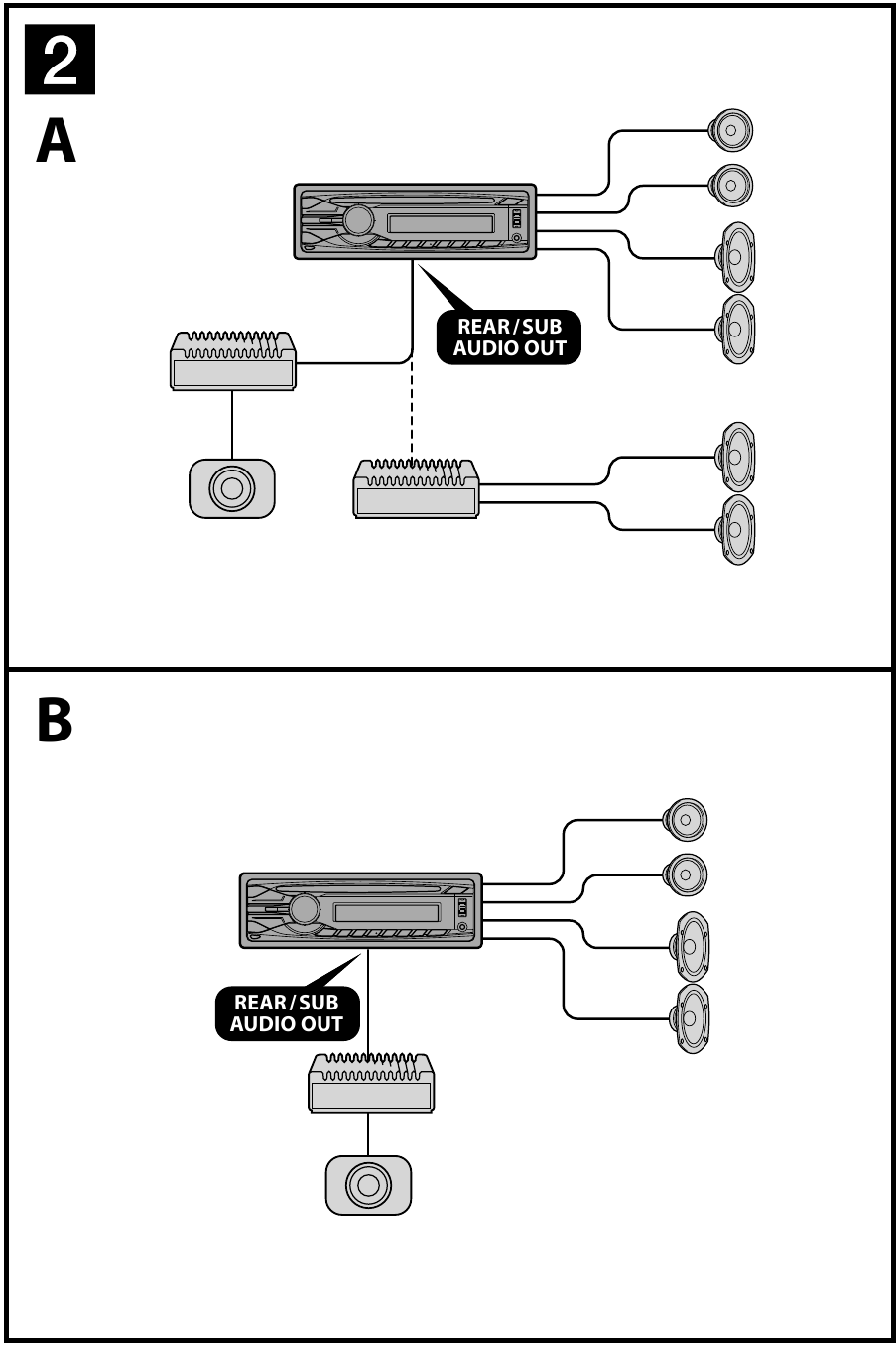

Przykład połączenia

Uwagi

• Przed podłączeniem wzmacniacza należy podłączyć przewód uziemiający (uziemiający).
• Alarm włączy się tylko wtedy, gdy używany jest wbudowany wzmacniacz.

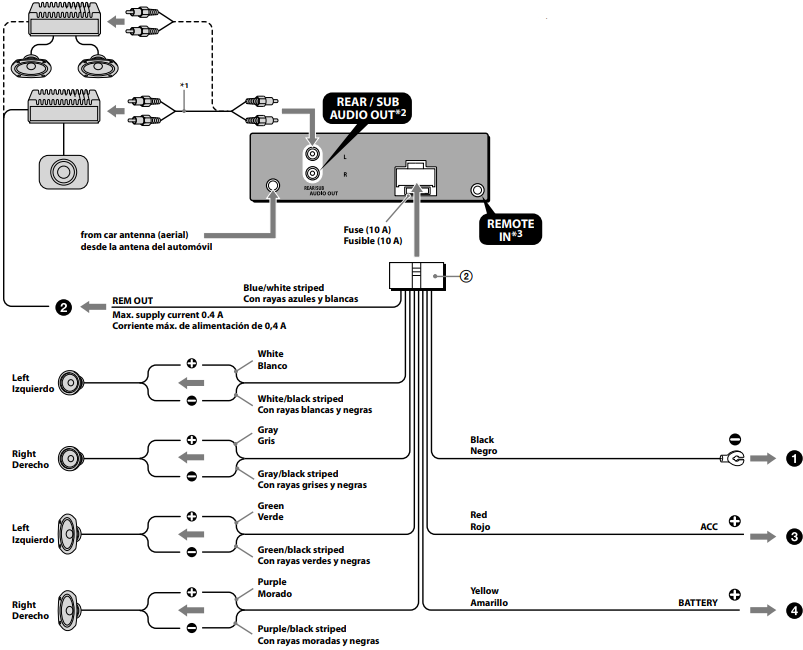

Schemat połączeń

1. Do metalowej powierzchni samochodu
   Najpierw podłącz czarny przewód uziemiający (uziemiający), a następnie podłącz żółty i czerwony przewód zasilający.
2. Do przewodu sterującego anteną (anteną) elektryczną lub przewodu zasilającego wzmacniacza anteny (anteny)
   Uwagi

• Nie ma potrzeby podłączania tego przewodu, jeśli nie ma anteny (anteny) elektrycznej lub wzmacniacza anteny (anteny) lub w przypadku ręcznie sterowanej anteny teleskopowej (anteny).
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenę) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających."
  Do AMP REMOTE IN opcjonalnego wzmacniacza mocy
  To połączenie jest przeznaczone tylko dla wzmacniaczy. Podłączenie jakiegokolwiek innego systemu może uszkodzić urządzenie.

3. Do zacisku zasilania +12 V, który jest zasilany w pozycji akcesoriów przełącznika zapłonu
   Uwagi

• Jeśli nie ma pozycji akcesoriów, podłącz do zacisku zasilania +12 V (akumulatora), który jest zasilany przez cały czas. Upewnij się, że najpierw podłączysz czarny przewód uziemiający (uziemiający) do metalowej powierzchni samochodu.
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenę) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających."

4. Do zacisku zasilania +12 V, który jest zasilany przez cały czas
   Upewnij się, że najpierw podłączysz czarny przewód uziemiający (uziemiający) do metalowej powierzchni samochodu.

Uwagi dotyczące przewodów sterujących i zasilających

• Przewód REM OUT (niebiesko-biały w paski) dostarcza +12 V DC po włączeniu urządzenia.
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenę) w tylnej/bocznej szybie, podłącz przewód REM OUT (niebiesko-biały w paski) lub przewód zasilania akcesoriów (czerwony) do zacisku zasilania istniejącego wzmacniacza anteny (anteny). Szczegółowe informacje można uzyskać u dealera.
• Nie można używać z tym urządzeniem anteny (anteny) elektrycznej bez skrzynki przekaźnikowej.

Połączenie podtrzymujące pamięć
Po podłączeniu żółtego przewodu wejściowego zasilania, zasilanie będzie zawsze dostarczane do obwodu pamięci, nawet gdy wyłącznik zapłonu jest wyłączony.

Uwagi dotyczące podłączenia głośników

• Przed podłączeniem głośników wyłącz urządzenie.
• Używaj głośników o impedancji od 4 do 8 omów i odpowiedniej mocy, aby uniknąć uszkodzeń.
• Nie podłączaj zacisków głośnikowych do obudowy samochodu ani nie łącz zacisków prawych głośników z zaciskami lewego głośnika.
• Nie podłączaj przewodu uziemiającego (uziemiającego) tego urządzenia do ujemnego (–) zacisku głośnika.
• Nie próbuj łączyć głośników równolegle.
• Podłączaj tylko głośniki pasywne. Podłączenie głośników aktywnych (z wbudowanymi wzmacniaczami) do zacisków głośnikowych może uszkodzić urządzenie.
• Aby uniknąć awarii, nie używaj wbudowanych przewodów głośnikowych zainstalowanych w samochodzie, jeśli urządzenie ma wspólny przewód ujemny (–) dla prawego i lewego głośnika.
• Nie podłączaj przewodów głośnikowych urządzenia do siebie.

Uwaga dotycząca połączenia
Jeśli głośnik i wzmacniacz nie są podłączone prawidłowo, na wyświetlaczu pojawi się komunikat "FAILURE" ("Błąd"). W takim przypadku upewnij się, że głośnik i wzmacniacz są podłączone prawidłowo.

Środki ostrożności

• Ostrożnie wybierz miejsce instalacji, aby urządzenie nie zakłócało normalnej jazdy.
• Unikaj instalowania urządzenia w miejscach narażonych na kurz, brud, nadmierne wibracje lub wysokie temperatury, takich jak bezpośrednie działanie promieni słonecznych lub w pobliżu kanałów grzewczych.
• Używaj tylko dostarczonych elementów montażowych, aby zapewnić bezpieczną i pewną instalację.

Regulacja kąta montażu
Ustaw kąt montażu na mniej niż 45°.

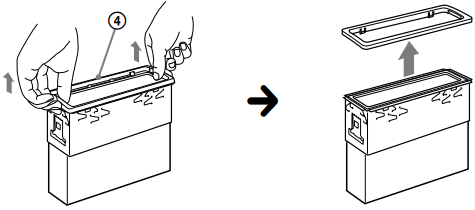

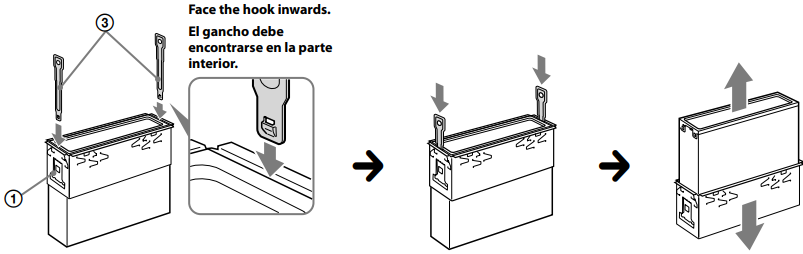

Zdejmowanie kołnierza ochronnego i uchwytu

Rys. 4.1

Rys. 4.2

Przed zainstalowaniem urządzenia zdejmij kołnierz ochronny i uchwyt z urządzenia.

1. Zdejmij kołnierz ochronny .
   Ściśnij oba brzegi kołnierza ochronnego , a następnie wyciągnij go.
2. Zdejmij uchwyt

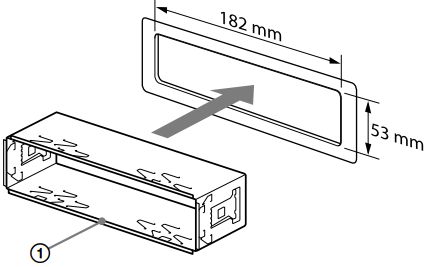

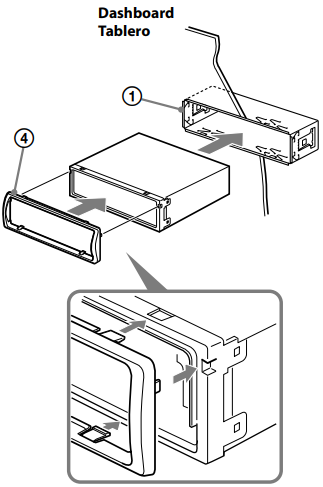

Przykład montażu

Rys. 5.1

Rys. 5.2

Rys. 5.3

Instalacja w desce rozdzielczej

Uwagi

• W razie potrzeby wygnij te pazury na zewnątrz, aby zapewnić ciasne dopasowanie (-2).
• Upewnij się, że 4 zatrzaski na kołnierzu ochronnym są prawidłowo osadzone w szczelinach urządzenia (-3).

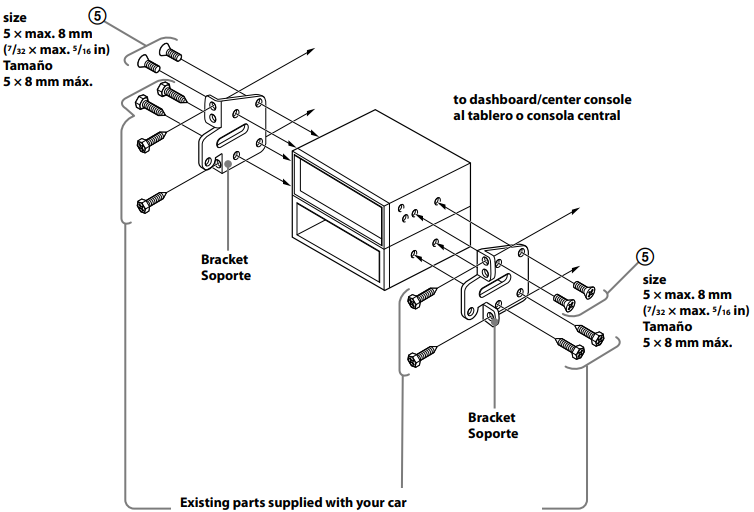

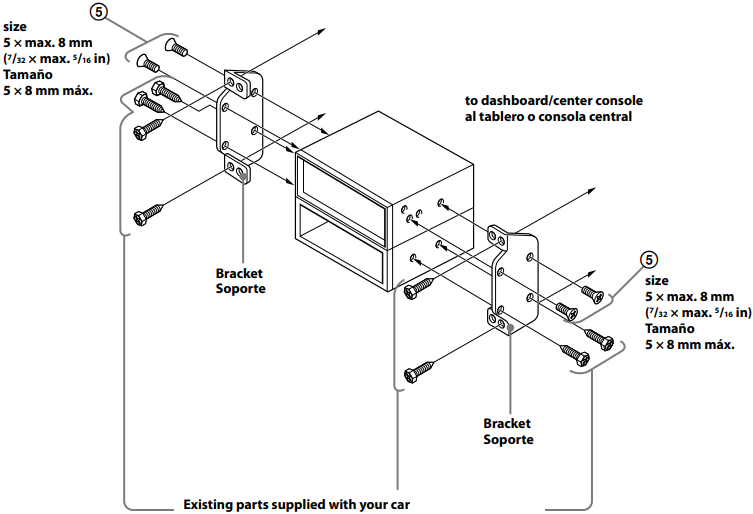

Montaż urządzenia w japońskim samochodzie

A TOYOTA

B NISSAN

Może się okazać, że nie można zainstalować tego urządzenia w niektórych markach japońskich samochodów. W takim przypadku skonsultuj się z dealerem Sony.

Uwaga
Aby zapobiec awariom, instaluj tylko za pomocą dostarczonych śrub .

Jak odłączyć i przymocować panel przedni

A

B

Przed zainstalowaniem urządzenia odłącz panel przedni.

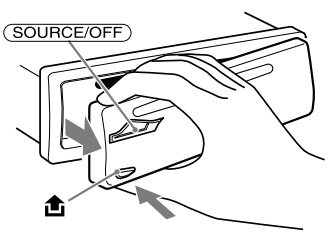

7-A Aby odłączyć

Przed odłączeniem panelu przedniego naciśnij i przytrzymaj . Naciśnij i pociągnij go do siebie.

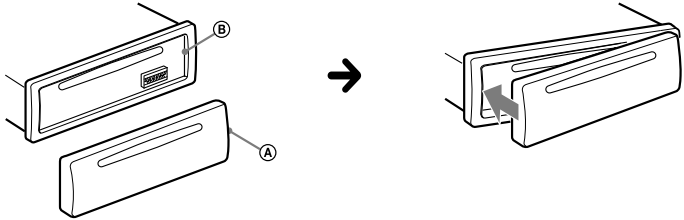

7-B Aby przymocować

Zaczep część panelu przedniego o część urządzenia, jak pokazano na ilustracji, i wciśnij lewą stronę na miejsce, aż usłyszysz kliknięcie.

Ostrzeżenie, jeśli zapłon Twojego samochodu nie ma pozycji ACC

Upewnij się, że ustawiłeś funkcję Auto Off (Automatyczne wyłączanie). Szczegółowe informacje znajdują się w dostarczonej instrukcji obsługi.
Urządzenie wyłączy się całkowicie i automatycznie po upływie ustawionego czasu od wyłączenia urządzenia, co zapobiega rozładowaniu akumulatora.
Jeśli nie ustawisz funkcji Auto Off (Automatyczne wyłączanie), naciśnij i przytrzymaj aż wyświetlacz zniknie za każdym razem, gdy wyłączasz zapłon.

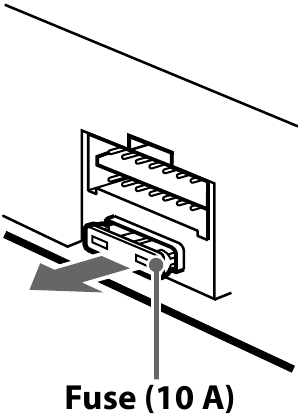

Wymiana bezpiecznika

Podczas wymiany bezpiecznika należy użyć bezpiecznika o wartości amperażu zgodnej z wartością podaną na oryginalnym bezpieczniku. Jeśli bezpiecznik się przepali, sprawdź podłączenie zasilania i wymień bezpiecznik. Jeśli bezpiecznik przepali się ponownie po wymianie, może wystąpić wewnętrzna usterka. W takim przypadku skonsultuj się z najbliższym dealerem Sony.
