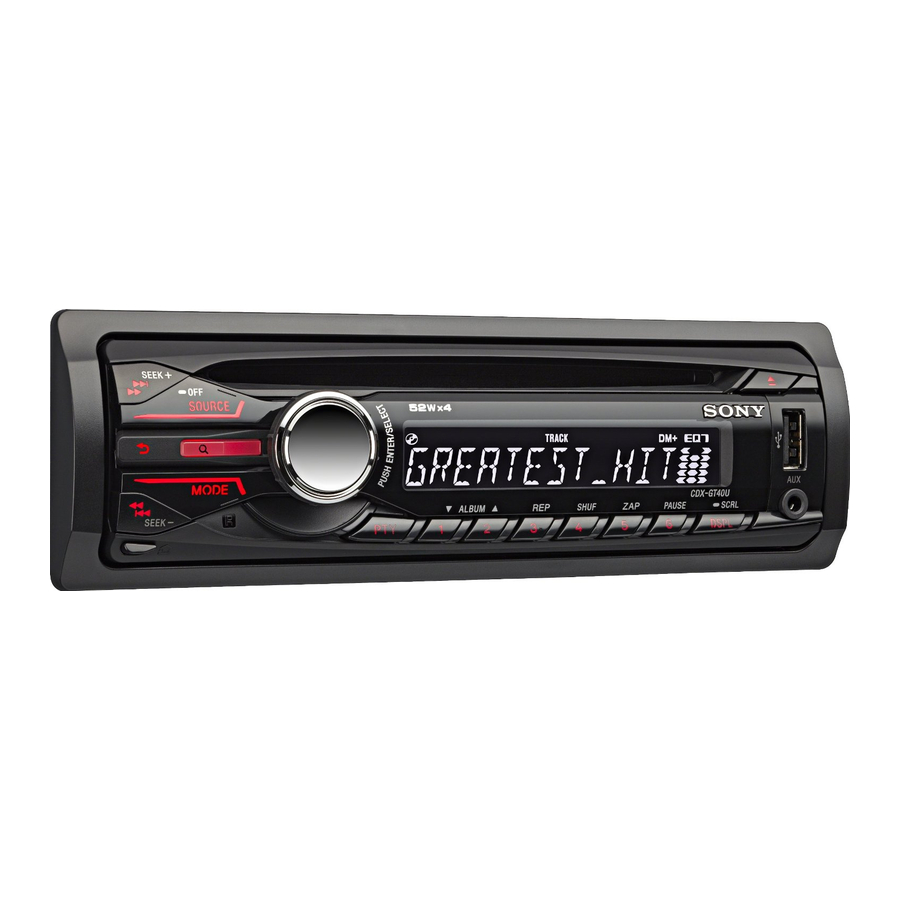

Sony CDX-GT40U - Instalacja, połączenia samochodowego odbiornika FM/AM

Ostrzeżenia

• Urządzenie jest przeznaczone wyłącznie do pracy z ujemnym uziemieniem (masą) 12 V DC.
• Nie umieszczaj przewodów pod śrubą ani nie pozwól, aby dostały się w ruchome części (np. szyny fotela).
• Przed wykonaniem połączeń wyłącz zapłon samochodu, aby uniknąć zwarć.
• Podłącz przewody zasilania żółty i czerwony dopiero po podłączeniu wszystkich pozostałych przewodów.
• Poprowadź wszystkie przewody uziemiające (masowe) do wspólnego punktu uziemienia (masy).
• Dla bezpieczeństwa zaizoluj wszelkie luźne, niepodłączone przewody taśmą izolacyjną.
• Używanie instrumentów optycznych z tym produktem zwiększy ryzyko uszkodzenia wzroku.

Uwagi dotyczące przewodu zasilającego (żółtego)

• Podczas podłączania tego urządzenia w połączeniu z innymi komponentami stereo, obwód samochodu, do którego jest podłączone, musi mieć wartość znamionową wyższą niż suma bezpieczników każdego komponentu.
• Jeśli żaden z obwodów samochodu nie ma wystarczająco wysokiej wartości znamionowej, podłącz urządzenie bezpośrednio do akumulatora.

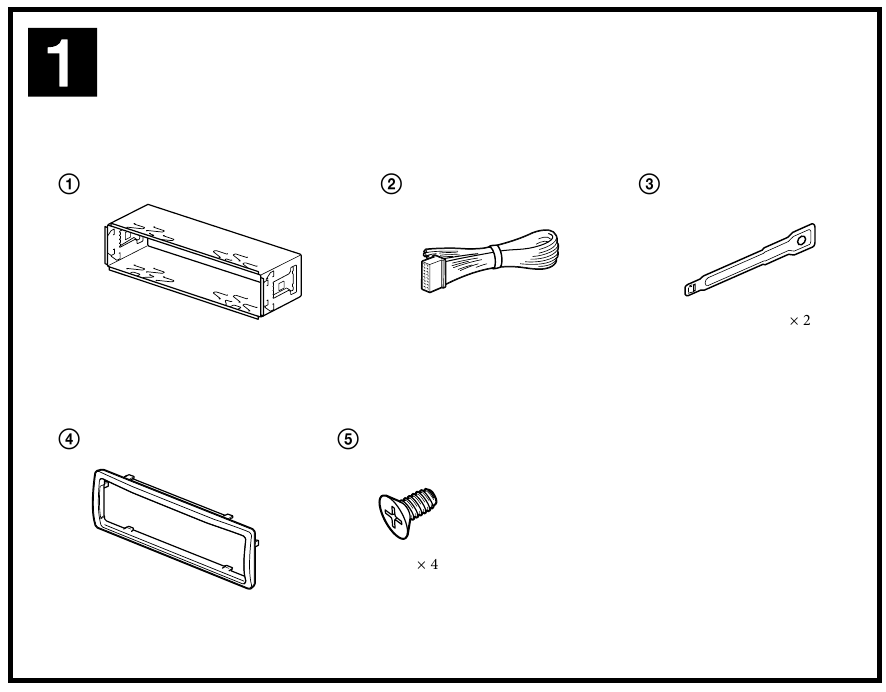

• Numery na liście odpowiadają numerom w instrukcjach.
• Uchwyt i kołnierz ochronny są przymocowane do urządzenia przed wysyłką. Przed zamontowaniem urządzenia użyj kluczy zwalniających aby zdjąć uchwyt z urządzenia. Szczegółowe informacje znajdują się w rozdziale "Zdejmowanie kołnierza ochronnego i uchwytu ()" na odwrocie arkusza.
• Zachowaj klucze zwalniające do wykorzystania w przyszłości, ponieważ są one również niezbędne, jeśli chcesz wyjąć urządzenie z samochodu.

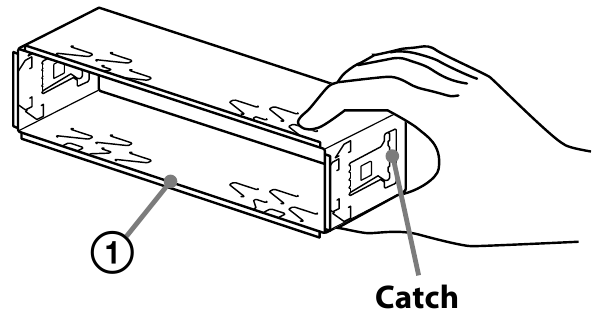

Ostrożnie obchodź się z uchwytem , aby nie zranić palców.

Uwaga
Przed instalacją upewnij się, że zatrzaski po obu stronach uchwytu są zagięte do wewnątrz o 2 mm (³/32 cala). Jeśli zatrzaski są proste lub wygięte na zewnątrz, urządzenie nie zostanie bezpiecznie zainstalowane i może wyskoczyć.

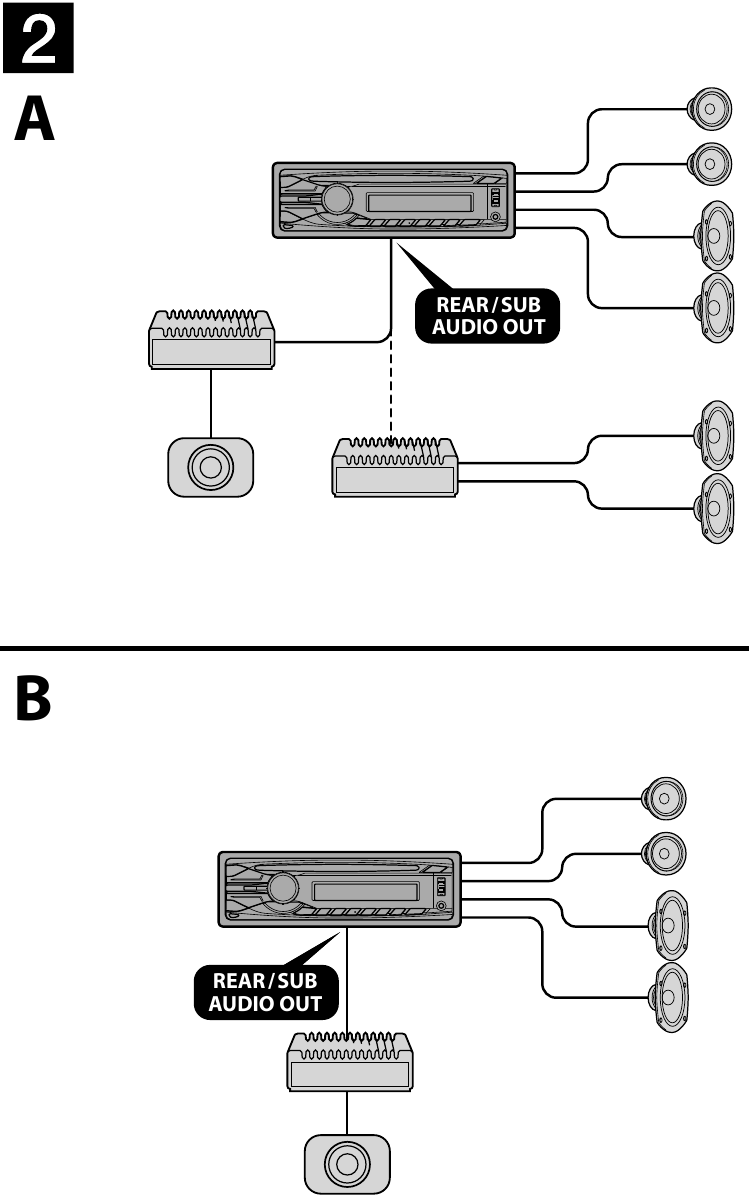

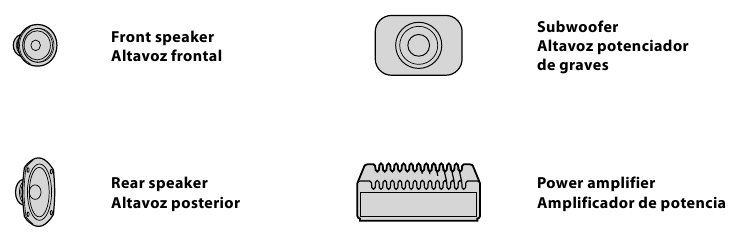

Przykład połączenia

Uwagi

• Przed podłączeniem wzmacniacza należy podłączyć przewód uziemiający (masowy).
• Alarm włączy się tylko wtedy, gdy używany jest wbudowany wzmacniacz.

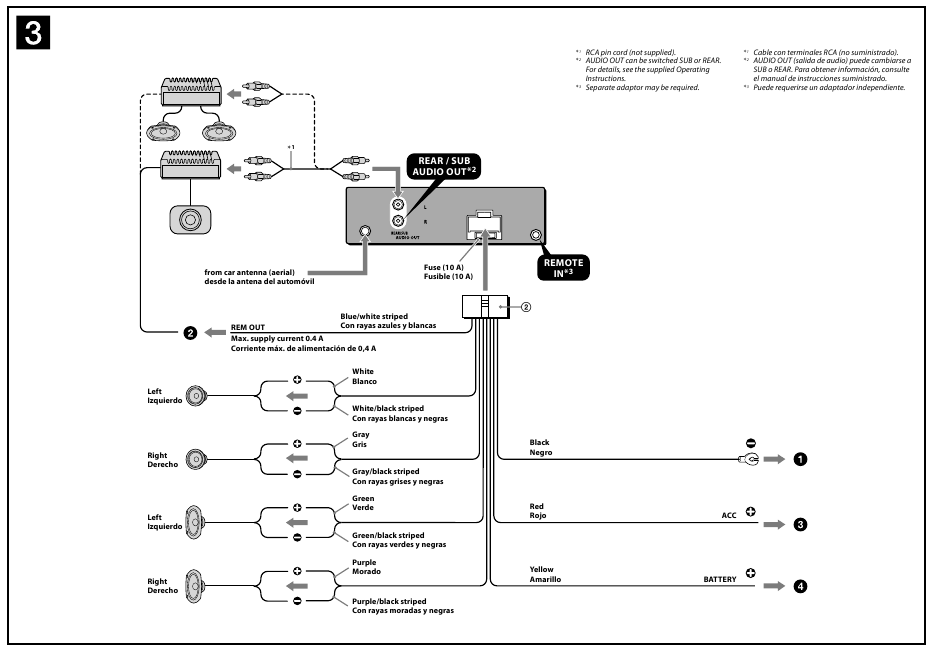

Schemat połączeń

* 1 Przewód z wtykiem RCA (niedostarczony).
* 2 AUDIO OUT można przełączyć na SUB lub REAR. Szczegółowe informacje znajdują się w dostarczonej instrukcji obsługi.
* 3 Może być wymagany oddzielny adapter.

1. Do metalowej powierzchni samochodu
   Najpierw podłącz czarny przewód uziemiający (masowy), a następnie podłącz żółty i czerwony przewód zasilający.
2. Do przewodu sterującego anteny elektrycznej lub przewodu zasilającego wzmacniacza anteny (antenowego)
   Uwagi
   • Nie ma potrzeby podłączania tego przewodu, jeśli nie ma anteny elektrycznej lub wzmacniacza anteny (antenowego) lub w przypadku ręcznie sterowanej anteny teleskopowej (antenowej).
   • Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających".
3. Do AMP REMOTE IN opcjonalnego wzmacniacza mocy
   To połączenie jest przeznaczone tylko dla wzmacniaczy. Podłączenie jakiegokolwiek innego systemu może uszkodzić urządzenie.
4. Do zacisku zasilania +12 V, który jest zasilany w pozycji akcesoriów w stacyjce
   Uwagi
   • Jeśli nie ma pozycji akcesoriów, podłącz do zacisku zasilania +12 V (akumulatora), który jest zasilany przez cały czas.
     Upewnij się, że najpierw podłączysz czarny przewód uziemiający (masowy) do metalowej powierzchni samochodu.
   • Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, zobacz "Uwagi dotyczące przewodów sterujących i zasilających".
5. Do zacisku zasilania +12 V, który jest zasilany przez cały czas
   Upewnij się, że najpierw podłączysz czarny przewód uziemiający (masowy) do metalowej powierzchni samochodu.

Uwagi dotyczące przewodów sterujących i zasilających

• Przewód REM OUT (niebiesko-biały w paski) dostarcza +12 V DC po włączeniu urządzenia.
• Jeśli Twój samochód ma wbudowaną antenę FM/AM (antenową) w tylnej/bocznej szybie, podłącz przewód REM OUT (niebiesko-biały w paski) lub przewód zasilania akcesoriów (czerwony) do zacisku zasilania istniejącego wzmacniacza anteny (antenowego). Szczegółowe informacje można uzyskać u sprzedawcy.
• Nie można używać anteny elektrycznej (antenowej) bez skrzynki przekaźnikowej z tym urządzeniem.

Połączenie podtrzymania pamięci
Gdy żółty przewód wejściowy zasilania jest podłączony, zasilanie będzie zawsze dostarczane do obwodu pamięci, nawet gdy wyłącznik zapłonu jest wyłączony.

Uwagi dotyczące podłączenia głośników

• Przed podłączeniem głośników wyłącz urządzenie.
• Używaj głośników o impedancji od 4 do 8 omów i o odpowiedniej mocy, aby uniknąć uszkodzeń.
• Nie podłączaj zacisków głośnikowych do obudowy samochodu ani nie łącz zacisków prawych głośników z zaciskami lewego głośnika.
• Nie podłączaj przewodu uziemiającego (masowego) tego urządzenia do ujemnego (–) zacisku głośnika.
• Nie próbuj łączyć głośników równolegle.
• Podłączaj tylko głośniki pasywne. Podłączenie głośników aktywnych (z wbudowanymi wzmacniaczami) do zacisków głośnikowych może uszkodzić urządzenie.
• Aby uniknąć awarii, nie używaj wbudowanych przewodów głośnikowych zainstalowanych w samochodzie, jeśli urządzenie ma wspólny przewód ujemny (–) dla prawego i lewego głośnika.
• Nie łącz ze sobą przewodów głośnikowych urządzenia.

Uwaga dotycząca połączenia
Jeśli głośnik i wzmacniacz nie są podłączone prawidłowo, na wyświetlaczu pojawi się komunikat "FAILURE" ("Błąd"). W takim przypadku upewnij się, że głośnik i wzmacniacz są podłączone prawidłowo.

Środki ostrożności

• Ostrożnie wybierz miejsce instalacji, aby urządzenie nie zakłócało normalnej jazdy.
• Unikaj instalowania urządzenia w miejscach narażonych na kurz, brud, nadmierne wibracje lub wysokie temperatury, takich jak bezpośrednie działanie promieni słonecznych lub w pobliżu kanałów grzewczych.
• Używaj wyłącznie dostarczonych elementów montażowych, aby zapewnić bezpieczną i pewną instalację.

Regulacja kąta montażu
Ustaw kąt montażu na mniej niż 45°.

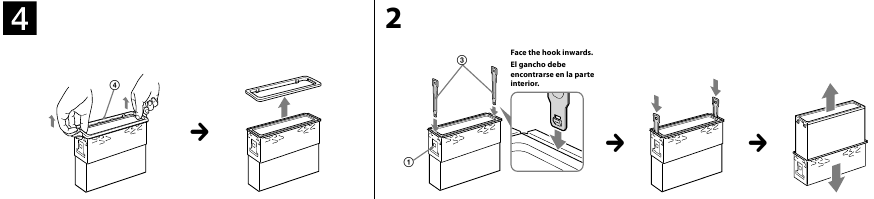

Zdejmowanie kołnierza ochronnego i uchwytu

Przed zainstalowaniem urządzenia zdejmij kołnierz ochronny i uchwyt z urządzenia.

1. Zdejmij kołnierz ochronny .
   Ściśnij oba brzegi kołnierza ochronnego , a następnie wyciągnij go.
2. Zdejmij uchwyt .
   1. Włóż oba klucze zwalniające razem między urządzenie a uchwyt aż usłyszysz kliknięcie.
   2. Pociągnij uchwyt w dół, a następnie pociągnij urządzenie do góry, aby je oddzielić.

Przykład montażu

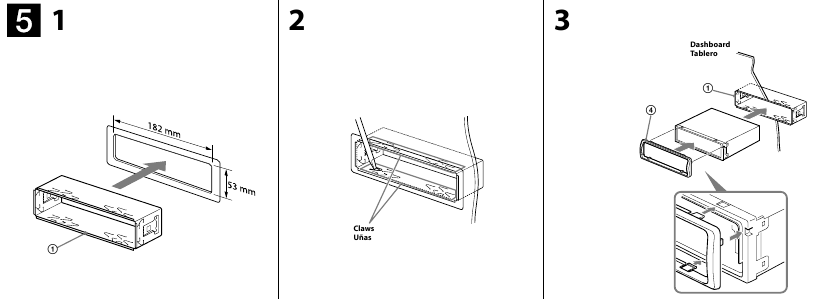

Instalacja w desce rozdzielczej

Uwagi

• W razie potrzeby wygnij te pazury na zewnątrz, aby zapewnić ciasne dopasowanie (-2).
• Upewnij się, że 4 zatrzaski na kołnierzu ochronnym są prawidłowo osadzone w szczelinach urządzenia (-3).

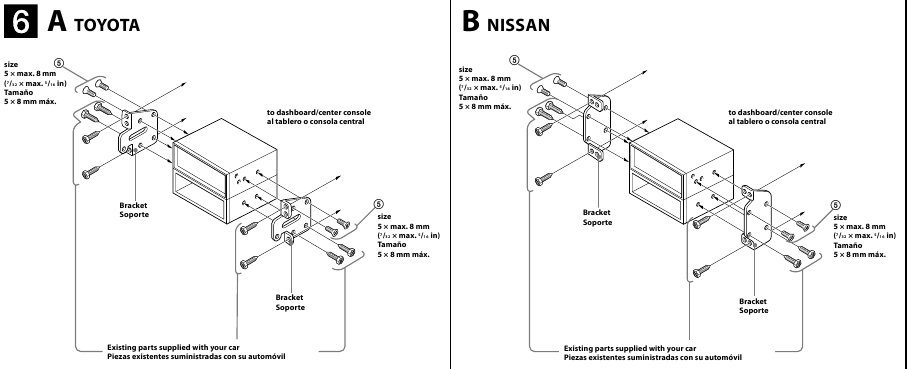

Montaż urządzenia w japońskim samochodzie

Może się okazać, że nie można zainstalować tego urządzenia w niektórych markach japońskich samochodów. W takim przypadku skonsultuj się ze sprzedawcą Sony.

Uwaga
Aby zapobiec awariom, instaluj tylko za pomocą dostarczonych śrub .

Jak odłączyć i przymocować panel przedni

Przed zainstalowaniem urządzenia odłącz panel przedni.

-A Aby odłączyć
Przed odłączeniem panelu przedniego naciśnij i przytrzymaj . Naciśnij i pociągnij go do siebie.
-B Aby przymocować
Zaczep część panelu przedniego o część urządzenia, jak pokazano na ilustracji, i wciśnij lewą stronę na miejsce, aż usłyszysz kliknięcie.

Ostrzeżenie, jeśli stacyjka Twojego samochodu nie ma pozycji ACC

Upewnij się, że ustawiłeś funkcję Auto Off (Automatyczne wyłączanie). Szczegółowe informacje znajdują się w dostarczonej instrukcji obsługi.
Urządzenie wyłączy się całkowicie i automatycznie po upływie ustawionego czasu od wyłączenia urządzenia, co zapobiega rozładowaniu akumulatora.
Jeśli nie ustawisz funkcji Auto Off (Automatyczne wyłączanie), naciśnij i przytrzymaj aż wyświetlacz zniknie za każdym razem, gdy wyłączasz zapłon.

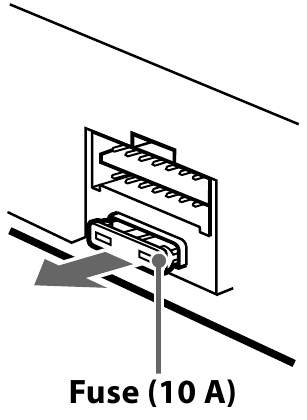

Wymiana bezpiecznika

Podczas wymiany bezpiecznika należy użyć bezpiecznika o wartości natężenia prądu zgodnej z wartością podaną na oryginalnym bezpieczniku. Jeśli bezpiecznik się przepali, sprawdź podłączenie zasilania i wymień bezpiecznik. Jeśli bezpiecznik przepali się ponownie po wymianie, może to oznaczać wewnętrzną usterkę. W takim przypadku skonsultuj się z najbliższym sprzedawcą Sony.
