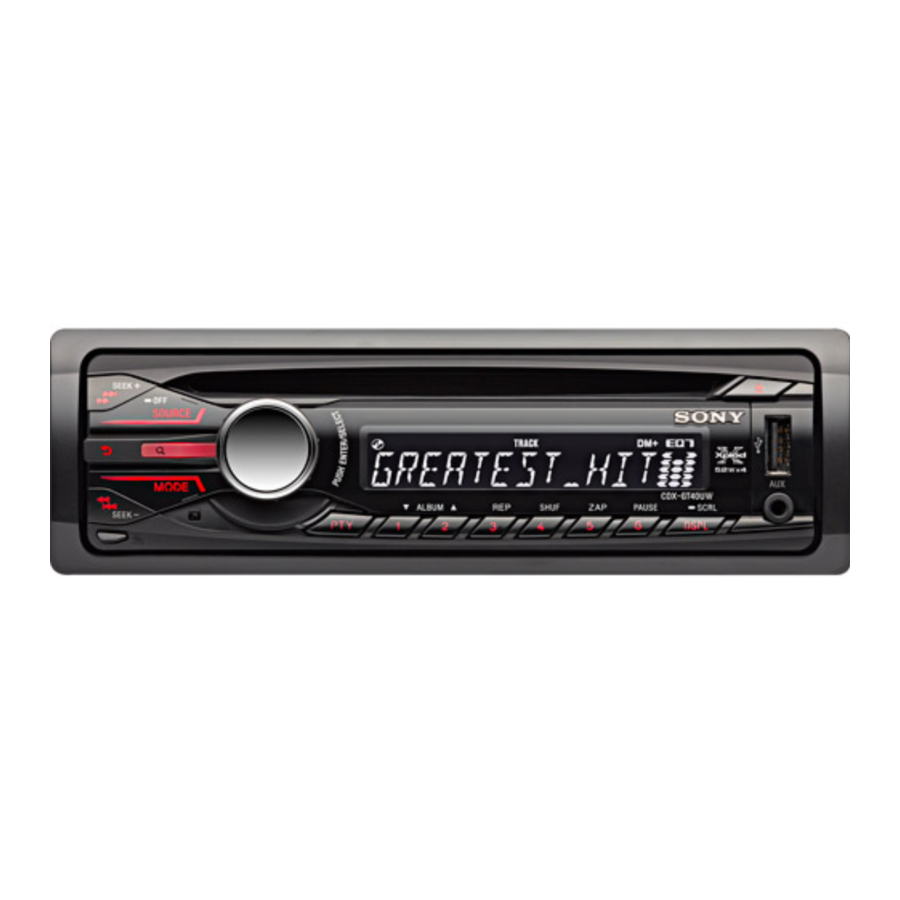

Sony CDX-GT40UW - Instalimi dhe Lidhjet e Playerit të Kompakt Disqeve FM/AM

Kujdes

• Kjo njësi është dizajnuar vetëm për funksionim me tokëzim negativ (tokë) 12 V DC.
• Mos lejoni që telat të futen nën ndonjë vidë ose të kapen në pjesë të lëvizshme (p.sh. shinat e sediljes).
• Përpara se të bëni lidhjet, fikeni çelësin e makinës për të shmangur qarqet e shkurtra.
• Lidhni telat e hyrjes së energjisë të verdhë dhe të kuqe vetëm pasi të jenë lidhur të gjithë telat e tjerë.
• Të gjithë telat e tokëzimit (tokës) duhet të lidhen në një pikë të përbashkët tokëzimi (tokë).
• Sigurohuni që të izoloni çdo tel të lirë të palidhur me shirit elektrik për siguri.
• Përdorimi i instrumenteve optike me këtë produkt do të rrisë rrezikun për sytë.

Shënime mbi telin e furnizimit me energji (të verdhë)

• Kur e lidhni këtë njësi në kombinim me komponentë të tjerë stereo, vlerësimi i qarkut të lidhur të makinës duhet të jetë më i lartë se shuma e siguresave të secilit komponent.
• Kur nuk ka qarqe makinash të vlerësuara mjaftueshëm, lidheni njësinë drejtpërdrejt me baterinë.

Lista e pjesëve

• Numrat në listë janë të lidhur me ato në udhëzime.
• Mbajtësja dhe jakë mbrojtëse janë bashkangjitur në njësi përpara transportit. Përpara montimit të njësisë, përdorni çelësat e lëshimit për të hequr mbajtësen nga njësia. Për detaje, shihni "Heqja e jakës mbrojtëse dhe mbajtëses ()" në anën e pasme të fletës.
• Mbani çelësat e lëshimit për përdorim të ardhshëm, pasi ato janë të nevojshme edhe nëse e hiqni njësinë nga makina juaj.

Trajtojeni mbajtësen me kujdes për të shmangur lëndimin e gishtave.

Shënim
Përpara instalimit, sigurohuni që kapëset në të dy anët e mbajtëses të jenë të përkulura nga brenda 2 mm ( 3 / 32 in). Nëse kapëset janë të drejta ose të përkulura nga jashtë, njësia nuk do të instalohet në mënyrë të sigurt dhe mund të dalë jashtë.

Pajisjet e përdorura në ilustrime (nuk furnizohen)

Shembull lidhjeje

Shënime

• Sigurohuni që të lidhni telin e tokëzimit (tokës) përpara se të lidhni amplifikatorin.
• Alarmi do të bjerë vetëm nëse përdoret amplifikatori i integruar.

Diagrami i lidhjes

1. Në një sipërfaqe metalike të makinës
   Së pari lidhni telin e zi të tokëzimit (tokës), pastaj lidhni telat e verdhë dhe të kuq të furnizimit me energji.
2. Në telin e kontrollit të antenës (ajrore) të energjisë ose telin e furnizimit me energji të përforcuesit të antenës (ajrore)
   Shënime

• Nuk është e nevojshme të lidhet ky tel nëse nuk ka antenë (ajrore) të energjisë ose përforcues antene (ajrore), ose me një antenë (ajrore) teleskopike të operuar manualisht.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."
  Në AMP REMOTE IN të një amplifikatori opsional të energjisë
  Kjo lidhje është vetëm për amplifikatorët. Lidhja e çdo sistemi tjetër mund të dëmtojë njësinë.

3. Në terminalin e energjisë +12 V që aktivizohet në pozicionin e aksesorëve të çelësit të ndezjes
   Shënime

• Nëse nuk ka pozicion aksesorësh, lidheni me terminalin e energjisë +12 V (baterisë) që aktivizohet në çdo kohë. Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.
• Kur makina juaj ka një antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, shihni "Shënime mbi telat e kontrollit dhe furnizimit me energji."

4. Në terminalin e energjisë +12 V që aktivizohet në çdo kohë
   Sigurohuni që të lidhni së pari telin e zi të tokëzimit (tokës) në një sipërfaqe metalike të makinës.

Shënime mbi telat e kontrollit dhe furnizimit me energji

• Teli REM OUT (me vija blu/të bardha) furnizon +12 V DC kur e ndizni njësinë.
• Kur makina juaj ka antenë (ajrore) FM/AM të integruar në xhamin e pasmë/anësor, lidhni telin REM OUT (me vija blu/të bardha) ose telin e furnizimit me energji të aksesorëve (të kuq) me terminalin e energjisë të përforcuesit ekzistues të antenës (ajrore). Për detaje, konsultohuni me shitësin tuaj.
• Një antenë (ajrore) e energjisë pa një kuti rele nuk mund të përdoret me këtë njësi.

Lidhja e mbajtjes së memories
Kur teli i verdhë i hyrjes së energjisë është i lidhur, energjia do të furnizohet gjithmonë në qarkun e memories edhe kur çelësi i ndezjes është i fikur.

Shënime mbi lidhjen e altoparlantëve

• Përpara se të lidhni altoparlantët, fikeni njësinë.
• Përdorni altoparlantë me një impedancë prej 4 deri në 8 ohm dhe me kapacitete të mjaftueshme të trajtimit të energjisë për të shmangur dëmtimin e tyre.
• Mos i lidhni terminalet e altoparlantëve me shasinë e makinës ose mos i lidhni terminalet e altoparlantëve të djathtë me ato të altoparlantit të majtë.
• Mos e lidhni telin e tokëzimit (tokës) të kësaj njësie me terminalin negativ (–) të altoparlantit.
• Mos provoni t'i lidhni altoparlantët në paralel.
• Lidhni vetëm altoparlantë pasivë. Lidhja e altoparlantëve aktivë (me amplifikatorë të integruar) me terminalet e altoparlantëve mund të dëmtojë njësinë.
• Për të shmangur një mosfunksionim, mos përdorni telat e integruar të altoparlantëve të instaluar në makinën tuaj nëse njësia ndan një tel të përbashkët negativ (–) për altoparlantët e djathtë dhe të majtë.
• Mos i lidhni telat e altoparlantëve të njësisë me njëri-tjetrin.

Shënim mbi lidhjen
Nëse altoparlanti dhe amplifikatori nuk janë lidhur saktë, "FAILURE" (Dështim) shfaqet në ekran. Në këtë rast, sigurohuni që altoparlanti dhe amplifikatori të jenë lidhur saktë.

Masa paraprake

• Zgjidhni me kujdes vendndodhjen e instalimit në mënyrë që njësia të mos ndërhyjë në operacionet normale të drejtimit.
• Shmangni instalimin e njësisë në zona të ekspozuara ndaj pluhurit, papastërtive, dridhjeve të tepërta ose temperaturave të larta, siç janë në rrezet e diellit të drejtpërdrejta ose afër kanaleve të ngrohësit.
• Përdorni vetëm pajisjet e montimit të furnizuara për një instalim të sigurt dhe të qëndrueshëm.

Rregullimi i këndit të montimit
Rregulloni këndin e montimit në më pak se 45°.

Heqja e jakës mbrojtëse dhe mbajtëses

Fig 4.1

Fig 4.2

Përpara instalimit të njësisë, hiqni jakën mbrojtëse dhe mbajtësen nga njësia.

1. Hiqni jakën mbrojtëse .
   Shtrëngoni të dy skajet e jakës mbrojtëse , pastaj tërhiqeni atë jashtë.
2. Hiqni mbajtësen

Shembull montimi

Fig 5.1

Fig 5.2

Fig 5.3

Instalimi në panelin e makinës

Shënime

• Përkulni këto kthetra nga jashtë për një përshtatje të ngushtë, nëse është e nevojshme (-2).
• Sigurohuni që 4 kapëset në jakën mbrojtëse të jenë të angazhuara siç duhet në vendet e njësisë (-3).

Montimi i njësisë në një makinë japoneze

A TOYOTA

B NISSAN

Mund të mos jeni në gjendje ta instaloni këtë njësi në disa marka makinash japoneze. Në një rast të tillë, konsultohuni me shitësin tuaj të Sony-t.

Shënim
Për të parandaluar mosfunksionimin, instaloni vetëm me vidhat e furnizuara .

Si të shkëputni dhe bashkëngjitni panelin e përparmë

A

B

Përpara instalimit të njësisë, shkëputni panelin e përparmë.

7-A Për të shkëputur

Përpara se të shkëputni panelin e përparmë, sigurohuni që të shtypni dhe mbani . Shtypni dhe tërhiqeni atë drejt jush.

7-B Për të bashkëngjitur

Angazhoni pjesën të panelit të përparmë me pjesën të njësisë, siç ilustrohet, dhe shtyjeni anën e majtë në pozicion derisa të klikojë.

Paralajmërim nëse ndezja e makinës suaj nuk ka pozicion ACC

Sigurohuni që të vendosni funksionin Auto Off (Fikje automatike). Për detaje, shihni Udhëzimet e Përdorimit të furnizuara.
Njësia do të fiket plotësisht dhe automatikisht në kohën e caktuar pasi njësia të jetë fikur, gjë që parandalon shkarkimin e baterisë.
Nëse nuk e vendosni funksionin Auto Off (Fikje automatike), shtypni dhe mbani derisa ekrani të zhduket sa herë që fikni ndezjen.

Zëvendësimi i siguresës

Kur zëvendësoni siguresën, sigurohuni që të përdorni një që përputhet me vlerësimin e amperazhit të deklaruar në siguresën origjinale. Nëse siguresa digjet, kontrolloni lidhjen e energjisë dhe zëvendësoni siguresën. Nëse siguresa digjet përsëri pas zëvendësimit, mund të ketë një mosfunksionim të brendshëm. Në një rast të tillë, konsultohuni me shitësin tuaj më të afërt të Sony-t.
