Samsung HW-S800B, HW-S801B - Manuali i altoparlantëve pa tela Dolby Atmos

KONTROLLI I KOMPONENTËVE

Njësia kryesore e altoparlantit / Telekomanda e altoparlantit / Subwoofer / Kordoni i rrymës X 2 (Subwoofer, Altoparlant) / Adaptori AC/DC / Kabllo HDMI në Micro HDMI / Montimi në mur
Udhëzues / Mbajtëse-Vidë X 2 / Vidë (M5 X L55) X 4 / Spirancë vidash X 4 / Mbajtëse-Montim në mur X 2

SHËNIM

• Për më shumë informacion në lidhje me furnizimin me energji dhe konsumin e energjisë, referojuni etiketës së bashkangjitur produktit. (Etiketa: Fundi i njësisë kryesore të altoparlantit)
• Për të blerë komponentë shtesë ose kabllo opsionale, kontaktoni një Qendër Shërbimi Samsung ose Kujdesin ndaj Klientit të Samsung.

PASQYRË E PRODUKTIT

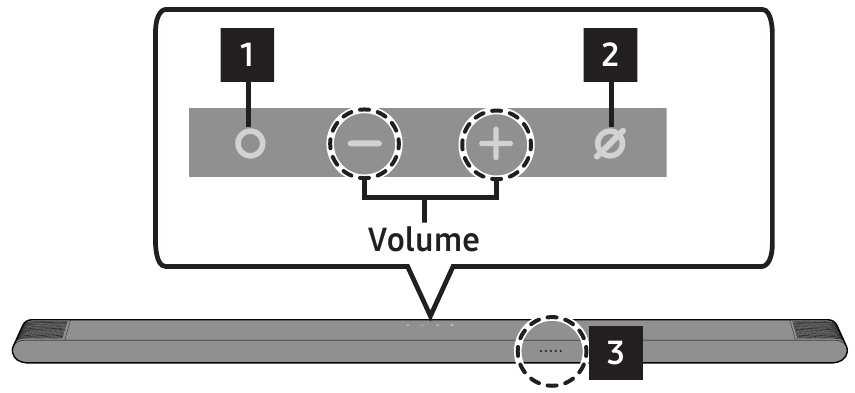

Paneli i sipërm i altoparlantit

	Butoni (Multi Function) (Shumëfunksional) Në modalitetin e gatishmërisë, shtypni butonin (Multi Function) (Shumëfunksional) për të ndezur altoparlantin. Shtypni butonin (Multi Function) (Shumëfunksional) për të ndryshuar modalitetin.
	Butoni (Mic On/Off) (Mikrofon i ndezur/fikur) Shtypni butonin për të ndezur ose fikur mikrofonin. Kur mikrofoni është i fikur, treguesi LED do të ndriçojë me ngjyrë të kuqe.
	Treguesi LED Treguesi LED pulson, ndriçon ose ndryshon ngjyrën në varësi të modalitetit ose statusit aktual të altoparlantit.

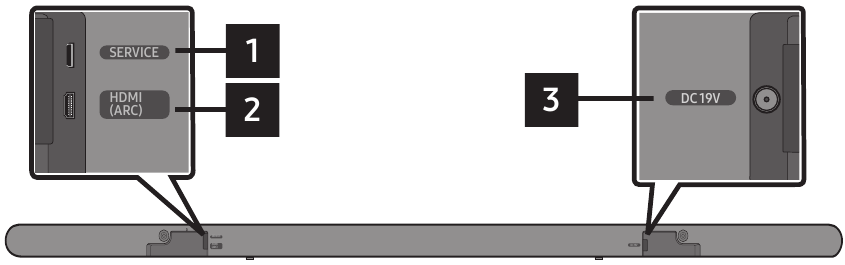

Paneli i pasmë i altoparlantit

	SHËRBIMI Lidhni një pajisje ruajtëse USB për të përmirësuar softuerin e produktit.
	HDMI (ARC) Lidheni me folenë HDMI në një televizor.
	DC 19V Lidheni përshtatësin e rrymës AC/DC. (Hyrja e furnizimit me energji)

LIDHJA E ALTOPARLANTIT

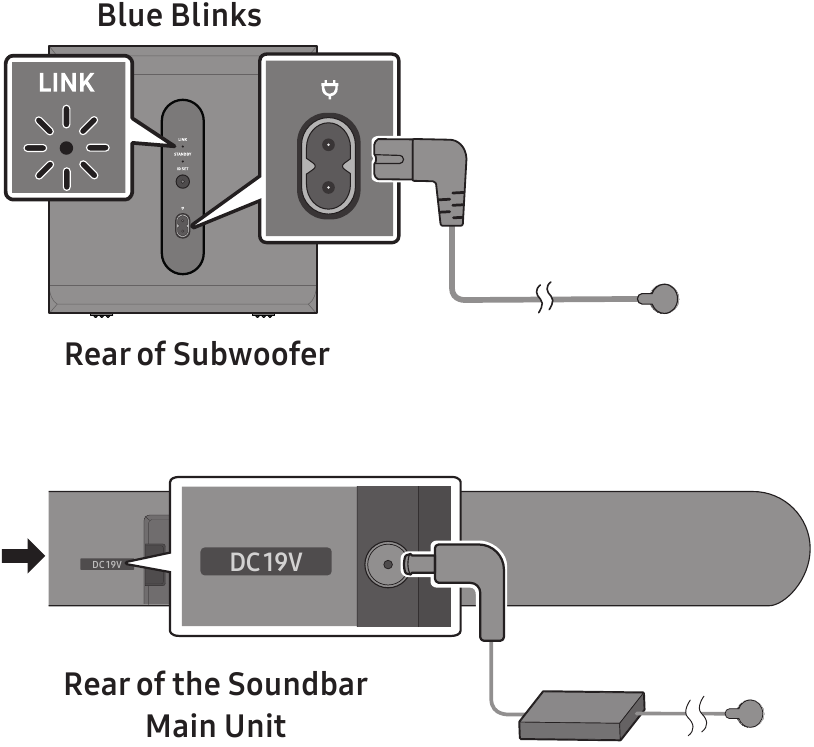

Lidhja e energjisë dhe njësive

• Treguesi LED LINK ndalon së pulsuari dhe ndriçon me ngjyrë të kaltër të qëndrueshme kur vendoset një lidhje midis altoparlantit dhe subwoofer-it pa tela.

PËRDORIMI I NJË LIDHJEJE ME TEL

Kabllo HDMI në Micro HDMI

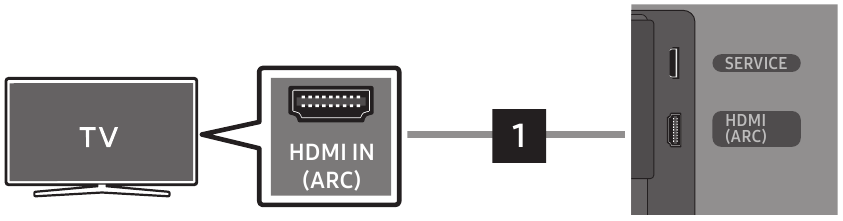

Lidhja duke përdorur një kabllo HDMI në Micro HDMI

SHËNIM

• Kur përdorni një kabllo HDMI në Micro HDMI, kini kujdes që të mos e thyeni terminalin e kabllit.
• Kur tingulli i televizorit nuk del, shtypni butonin (Multi Function) (Shumëfunksional) në pjesën e sipërme të altoparlantit ose butonin (Source) (Burimi) në telekomandë për të zgjedhur modalitetin "TV ARC".
• Kablloja e rekomanduar është High Speed HDMI Cable with Ethernet (Kabllo HDMI me shpejtësi të lartë me Ethernet).

Përdorimi i funksionit Q-Symphony

Për Q-Symphony, altoparlanti sinkronizohet me një televizor Samsung për të nxjerrë tingull përmes dy pajisjeve për efekt optimal rrethues. Kur altoparlanti është i lidhur, menyja, "TV+Soundbar" shfaqet nën menunë Sound Output (Dalja e tingullit) të televizorit. (Mesazhi i mësipërm ndryshon me modelin e televizorit.)

• Shembull i menysë së televizorit: TV + [AV] Emri i serisë së altoparlantit (HDMI/Wi-Fi)

SHËNIM

• Mund të funksionojë sipas Codec-ut të mbështetur nga televizori.
• Ky funksion mbështetet vetëm kur kablloja HDMI ose Wi-Fi është e lidhur.
• Mesazhi i shfaqur mund të ndryshojë me modelin e televizorit.
• Sigurohuni që televizori dhe altoparlanti juaj të jenë të lidhur me të njëjtin ruter/frekuencë pa tela.
• Ky funksion është i disponueshëm në disa televizorë Samsung dhe disa modele altoparlantësh.

Përdorimi i tingullit Spacefit

Ofron cilësi të optimizuar të tingullit duke analizuar hapësirat e dëgjimit.

PËRDORIMI I NJË LIDHJEJE PA TELA

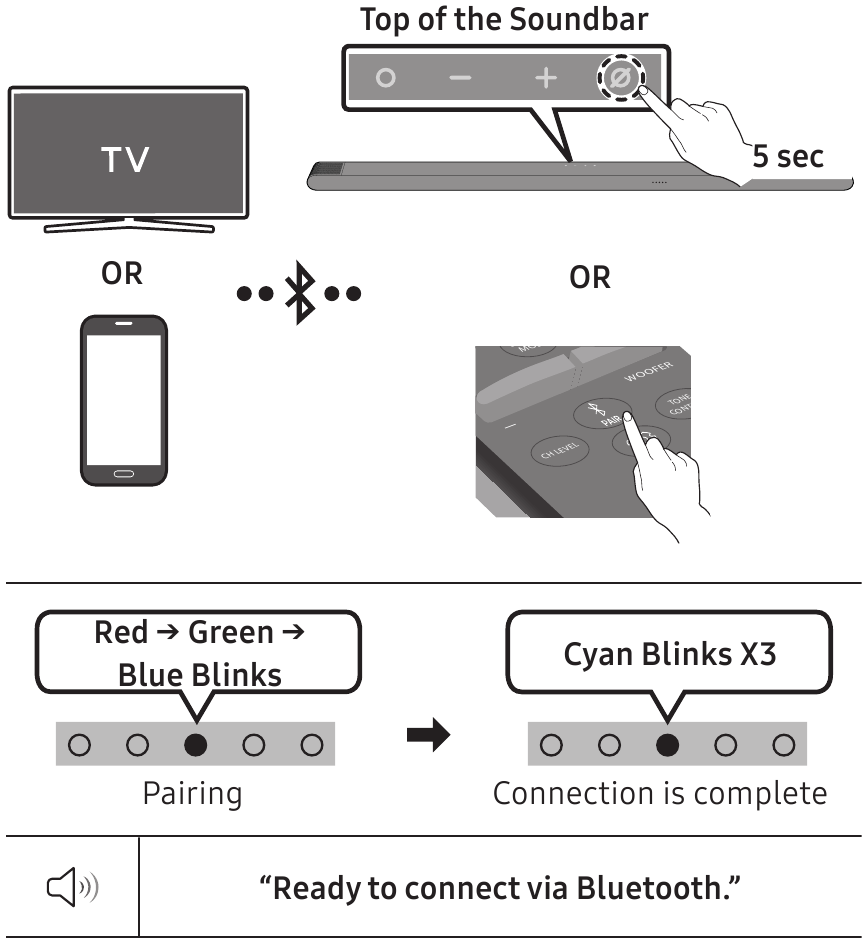

Lidhja përmes Bluetooth

SHËNIM

• Nëse kërkohet një kod PIN kur lidhni një pajisje Bluetooth, futni <0000>.

Lidhja përmes Wi-Fi (Rrjet pa tela)

• Për të lidhur një altoparlant me një pajisje celulare përmes një rrjeti pa tela (Wi-Fi), kërkohet aplikacioni SmartThings.
  1. Lidheni pajisjen tuaj celulare (smartphone, tablet, etj.) me rrjetin Wi-Fi me të cilin është lidhur televizori.
  2. Instaloni dhe hapni aplikacionin SmartThings në pajisjen tuaj celulare (smartphone, tablet, etj.).
  3. Ndiqni udhëzimet në ekranin e aplikacionit në pajisjen celulare për të lidhur altoparlantin me rrjetin tuaj Wi-Fi.

ZGJIDHJA E PROBLEMEVE

Përpara se të kërkoni ndihmë, kontrolloni sa vijon.

Soundbar nuk ndizet.

• Kontrolloni nëse kordoni i rrymës i Soundbar është futur saktë në prizë.

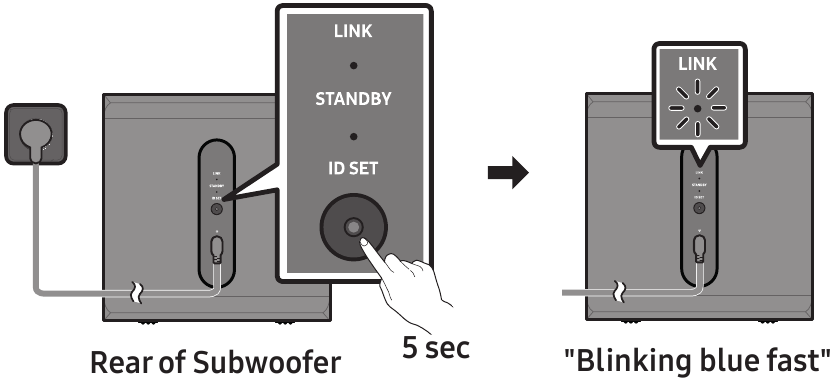

Nëse subwoofer nuk lidhet automatikisht

1. Fikeni Soundbar kryesore.
2. Shtypni dhe mbani shtypur ID SET në pjesën e pasme të subwoofer për të paktën 5 sekonda.

3. Shtypni butonin Up (Lart) në telekomandë për 5 sekonda.


4. Kontrolloni nëse LED LINK është blu e qëndrueshme (lidhja ka përfunduar).
   • Treguesi LED LINK ndalon së pulsuari dhe shkëlqen blu e qëndrueshme kur vendoset një lidhje midis Soundbar dhe Subwoofer pa tela.

Soundbar funksionon në mënyrë të çrregullt.

• Pasi të keni hequr kordonin e rrymës, futeni përsëri.
• Provojeni përsëri pasi të keni inicializuar produktin.
• Nëse nuk ka sinjal, Soundbar fiket automatikisht pas një periudhe të caktuar kohore. Ndizeni rrymën.

Nëse telekomanda nuk funksionon.

• Drejtojeni telekomandën drejtpërdrejt në soundbar.
• Rikargoni telekomandën.

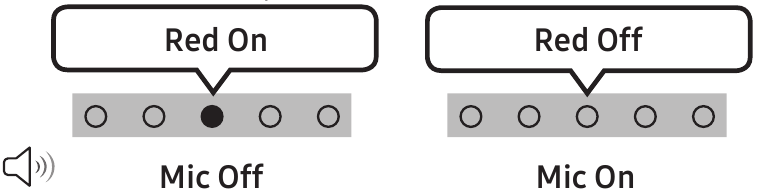

Treguesi i Soundbar ndizet me ngjyrë të kuqe të qëndrueshme.

• Mikrofoni është i fikur.
  Ndizeni mikrofonin.


Nuk ka zë nga soundbar.

• Volumi i Soundbar është shumë i ulët ose i fikur. Rregulloni volumin.
• Kur lidhet ndonjë pajisje e jashtme (STB, pajisje Bluetooth, pajisje celulare, etj.), rregulloni volumin e pajisjes së jashtme.
• Për prodhimin e zërit të televizorit, zgjidhni Soundbar.
  (Samsung TV: Home ( (Shtëpia) ) → Menu (Menyja) → Settings (Cilësimet) ( ) → All Settings (Të gjitha cilësimet) ( ) → Sound (Zëri) → Sound Output (Dalja e zërit) → Select Soundbar (Zgjidhni Soundbar))
• Hiqeni kabllon nga Soundbar dhe më pas rilidheni atë.

Nuk ka zë nga subwoofer.

• Kontrolloni nëse LED-i në pjesën e pasme të Subwoofer ndizet me ngjyrë blu. Rilidheni atë kur LED blu pulson ose LED i kuq ndizet.

Nëse televizori nuk është i lidhur përmes HDMI (ARC)

• Kontrolloni nëse kablloja HDMI është lidhur saktë me terminalin ARC.
• Lidhja mund të mos jetë e mundur për shkak të pajisjes së jashtme të lidhur (set-top box, konsol lojërash, etj.). Lidhni drejtpërdrejt Soundbar.
• HDMI-CEC mund të mos jetë aktivizuar në televizor. Ndizeni CEC në menunë e televizorit.
  (Samsung TV: Home ( (Shtëpia) ) → Menu (Menyja) → Settings (Cilësimet) ( ) → All Settings (Të gjitha cilësimet) ( ) → Connection (Lidhja) → External Device Manager (Menaxheri i pajisjeve të jashtme) → Anynet+ (HDMI-CEC) ON (NDEZUR))

Soundbar nuk do të lidhet përmes Bluetooth.

• Kur lidhni një pajisje të re, kaloni në "BT PAIRING" (Çiftim BT) për lidhje. (Shtypni butonin PAIR (Çiftim) në telekomandë ose shtypni butonin (Mic On/Off) (Mikrofon i ndezur/fikur) në trup për të paktën 5 sekonda.)
• Rilidheni atë pasi të keni hequr listën e altoparlantëve Bluetooth në pajisjen për t'u lidhur. (Samsung TV: Home ( (Shtëpia) ) → Menu (Menyja) → Settings (Cilësimet) ( ) → All Settings (Të gjitha cilësimet) ( ) → Sound (Zëri) → Sound Output (Dalja e zërit) → Bluetooth Speaker List (Lista e altoparlantëve Bluetooth))

Zëri ndërpritet kur lidhet përmes Bluetooth.

• Disa pajisje mund të shkaktojnë ndërhyrje radioje nëse ndodhen shumë afër Soundbar. p.sh. mikrovalët, ruterët pa tela, etj.
• Nëse pajisja juaj që është e lidhur përmes Bluetooth lëviz shumë larg nga soundbar, mund të shkaktojë ndërprerjen e zërit. Lëvizeni pajisjen më afër soundbar.
• Nëse një pjesë e trupit tuaj është në kontakt me transmetuesin Bluetooth ose produkti është i instaluar në mobilje metalike, zëri mund të ndërpritet. Kontrolloni mjedisin e instalimit dhe kushtet e përdorimit.

Soundbar nuk do të lidhet me Wi-Fi.

• Sigurohuni që ruteri pa tela të jetë i ndezur dhe më pas rilidheni ruterin pa tela pasi ta keni rindezur.
• Soundbar nuk do të lidhet nëse sinjali pa tela është shumë i dobët. Mundohuni ta lëvizni ruterin më afër soundbar, ose të eliminoni çdo pengesë që ndodhet midis soundbar dhe ruterit, nëse është e mundur.

Soundbar nuk ndizet automatikisht me televizorin.

• Kur e fikni Soundbar ndërsa shikoni televizor, sinkronizimi i energjisë me televizorin është i çaktivizuar. Së pari fikeni televizorin.

LICENCË

Dolby, Dolby Atmos dhe simboli i dyfishtë-D janë marka të regjistruara të Dolby Laboratories Licensing Corporation.
Prodhuar nën licencë nga Dolby Laboratories.
Vepra konfidenciale të pabotuara.
Copyright © 2012-2021 Dolby Laboratories. Të gjitha të drejtat e rezervuara.

Për patentat DTS, shihni http://patents.dts.com. Prodhuar nën licencë nga DTS, Inc. (për kompanitë me seli në SHBA/Japoni/Tajvan) ose nën licencë nga DTS Licensing Limited (për të gjitha kompanitë e tjera). DTS, Digital Surround, Virtual: X dhe logoja DTS janë marka të regjistruara ose marka tregtare të DTS, Inc. në Shtetet e Bashkuara dhe vende të tjera. © 2021 DTS, Inc. TË GJITHA TË DREJTAT E REZERVUARA.

Termat HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress dhe Logot HDMI janë marka tregtare ose marka të regjistruara të HDMI Licensing Administrator, Inc.

• Përdorni telefonin, tabletin ose kompjuterin tuaj si telekomandë për Spotify. Shkoni te spotify.com/connect për të mësuar se si
• Softueri Spotify i nënshtrohet licencave të palëve të treta që gjenden këtu: https://www.spotify.com/connect/third-partylicenses.

• Apple, Airplay, iPhone, iPad dhe Mac janë marka tregtare të Apple Inc., të regjistruara në SHBA dhe vende të tjera.
• Përdorimi i simbolit Works with Apple do të thotë që një aksesor është krijuar për të punuar posaçërisht me teknologjinë e identifikuar në simbol dhe është certifikuar nga zhvilluesi për të përmbushur standardet e performancës së Apple.

[ENERGY STAR]

Model i kualifikuar vetëm për ENERGY STAR

• Produkti juaj Samsung është i kualifikuar për ENERGY STAR në cilësimin e tij të parazgjedhur të fabrikës. Ndryshimi në disa veçori, cilësime dhe funksionalitete në këtë produkt mund të ndryshojë konsumin e energjisë, ndoshta përtej kufijve të kërkuar për kualifikimin ENERGY STAR.
• Agjencia e Mbrojtjes së Mjedisit dhe Departamenti i Energjisë. ENERGY STAR është një program i përbashkët i agjencive qeveritare, i krijuar për të promovuar produkte dhe praktika efikase të energjisë.

Referojuni www.energystar.gov për më shumë informacion mbi Programin ENERGY STAR.

Model i kualifikuar vetëm për ENERGY STAR
(E aplikueshme vetëm për modelet Thin Client)

Si Partner i ENERGY STAR®, SAMSUNG ka përcaktuar që ky produkt plotëson udhëzimet ENERGY STAR® për efikasitetin e energjisë.

• Programi ENERGY STAR ka qenë për të reduktuar emetimet e gazrave serrë dhe për të kursyer energji përmes etiketimit vullnetar.
• Cilësimi i menaxhimit të energjisë i këtij produkti është aktivizuar si parazgjedhur dhe ka cilësime të ndryshme kohore nga 1 minutë deri në 5 orë.
• Produkti mund të zgjohet me një shtypje butoni në shasi nga modaliteti i fjetjes.

Model i kualifikuar vetëm për ENERGY STAR (Modelet e tjera)

• Si Partner i ENERGY STAR, Samsung ka përcaktuar që ky produkt ose modele produktesh plotësojnë udhëzimet ENERGY STAR për efikasitetin e energjisë.

Për të dërguar pyetje dhe kërkesa për pyetje në lidhje me burimet e hapura, kontaktoni Samsung Open Source (http://opensource.samsung.com)

SHËNIME TË RËNDËSISHME RRETH SHËRBIMIT

Figurat dhe ilustrimet në këtë Manual Përdoruesi janë dhënë vetëm për referencë dhe mund të ndryshojnë nga pamja aktuale e produktit.

SPECIFIKIMET DHE UDHËZUESI

SHËNIM

• Samsung Electronics Co., Ltd rezervon të drejtën të ndryshojë specifikimet pa njoftim.
• Pesha dhe përmasat janë të përafërta.

Paraprake: Soundbar do të rindizet automatikisht nëse aktivizoni/çaktivizoni Wi-Fi.

Për të çaktivizuar lidhjen Wi-Fi:
Shtypni dhe mbani butonin CH LEVEL në telekomandën e Soundbar për më shumë se 30 sekonda për të aktivizuar ose çaktivizuar lidhjen Wi-Fi.

Për të çaktivizuar lidhjen Bluetooth:
Shtypni dhe mbani butonin TONE CONTROL në telekomandën e Soundbar për më shumë se 30 sekonda për të aktivizuar ose çaktivizuar lidhjen Bluetooth.
