Mwongozo wa TC Helicon VoiceTone D1

Maagizo Muhimu ya Usalama

1. Soma maagizo haya.
2. Weka maagizo haya.
3. Sikiliza maonyo yote.
4. Fuata maagizo yote.
5. Usitumie kifaa hiki karibu na maji.
6. Safisha tu kwa kitambaa kikavu.
7. Usizuie nafasi zozote za uingizaji hewa. Sakinisha kwa mujibu wa maagizo ya mtengenezaji.
8. Usisakinishe karibu na vyanzo vya joto kama vile radiators, rejista za joto, majiko au vifaa vingine (pamoja na amplifaya) vinavyozalisha joto.
9. Tumia tu viambatisho/vifaa vilivyoainishwa na mtengenezaji.
10. Rejelea huduma zote kwa wafanyakazi wa huduma waliohitimu. Huduma inahitajika wakati kifaa kimeharibiwa kwa njia yoyote, kama vile kamba ya usambazaji wa umeme au plagi imeharibiwa, kioevu kimemwagika au vitu vimeanguka ndani ya kifaa, kifaa kimefunuliwa na mvua au unyevu, hakifanyi kazi kawaida, au kimeangushwa.

• Ili kupunguza hatari ya moto au mshtuko wa umeme, usiweke vifaa hivi kwenye maji yanayodondoka au kumwagika na uhakikishe kuwa hakuna vitu vilivyojazwa na vimiminika, kama vile vases, vimewekwa kwenye vifaa.
• Usisakinishe katika nafasi iliyofungwa.

Huduma

• Huduma zote lazima zifanywe na wafanyakazi waliohitimu.

Unaonywa kwamba mabadiliko yoyote au marekebisho ambayo hayajaidhinishwa waziwazi katika mwongozo huu yanaweza kubatilisha mamlaka yako ya kuendesha kifaa hiki.

EMC/EMI

Kifaa hiki kimejaribiwa na kupatikana kuwa kinatii vikomo vya kifaa cha Dijitali cha Hatari B, kwa mujibu wa sehemu ya 15 ya sheria za FCC.
Vikomo hivi vimeundwa ili kutoa ulinzi wa kutosha dhidi ya kuingiliwa kwa madhara katika usakinishaji wa makazi.

Kifaa hiki huzalisha, hutumia na kinaweza kuangaza nishati ya masafa ya redio na – ikiwa hakijasakinishwa na kutumiwa kwa mujibu wa maagizo – kinaweza kusababisha kuingiliwa kwa madhara kwa mawasiliano ya redio. Hata hivyo, hakuna uhakika kwamba kuingiliwa hakutatokea katika usakinishaji fulani. Ikiwa kifaa hiki kitasababisha kuingiliwa kwa madhara kwa redio au televisheni – ambayo inaweza kuamuliwa kwa kuzima na kuwasha kifaa –, mtumiaji anahimizwa kujaribu kusahihisha kuingiliwa kwa moja au zaidi ya hatua zifuatazo:

• Elekeza upya au uhamishe antena inayopokea.
• Ongeza umbali kati ya kifaa na kipokezi.
• Unganisha kifaa kwenye plagi kwenye saketi tofauti na ile ambayo kipokezi kimeunganishwa.
• Wasiliana na muuzaji au fundi mwenye uzoefu wa redio/TV kwa usaidizi.

Kwa wateja nchini Kanada:
Kifaa hiki cha dijitali cha Hatari B kinatii ICES-003 ya Kanada.

Utangulizi

VoiceTone D1 hunenepesha sauti yako na uigaji wa kweli wa kuongeza maradufu katika kanyagio rahisi kutumia.
Kwa kutumia kanuni za sauti zilizoboreshwa za TC-Helicon, VoiceTone D1 hutoa athari hiyo nzuri ya kuongeza maradufu kwa kauli moja inayotumiwa na wasanii waliofanikiwa tangu mwanzo wa kurekodi kisasa. Tumetumia muda kuunda mitindo 8 kwa ajili yako. Unachofanya ni kuchagua moja, bonyeza kitufe cha kwenda na uunde upya mara moja sauti hiyo ambayo, hadi sasa, ilikuwa eneo la studio za kurekodi tu.

• Usanidi na udhibiti rahisi sana
• Aina mbalimbali muhimu za mitindo 8 hutoa uteuzi wa kuongeza maradufu kwa kauli moja pamoja na kuongeza maradufu kwa oktava
• Noti ya kati ya "Weka na usahau" kwenye kidhibiti cha kuchanganya hufafanua kiwango cha kuongeza maradufu kilichowekwa na kiwanda ili usilazimike kutafuta sauti yako.
• Kanuni ya kuongeza maradufu ya ubora wa juu huibua kwa ufanisi uongezaji maradufu wa mtindo wa kupita kiasi
• Kipengele cha Udhibiti wa Maikrofoni hufanya kazi na maikrofoni ya hiari ya TC-Helicon MP-75 ili kuongeza ubadilishaji wa athari "kwenye maikrofoni".
• Muunganisho wa USB kwenye kompyuta kwa sasisho rahisi za programu dhibiti, habari na vidokezo kupitia programu ya VoiceSupport ya bure.
• XLR iliyosawazishwa ndani na nje na nguvu ya phantom kwa maikrofoni za condenser.

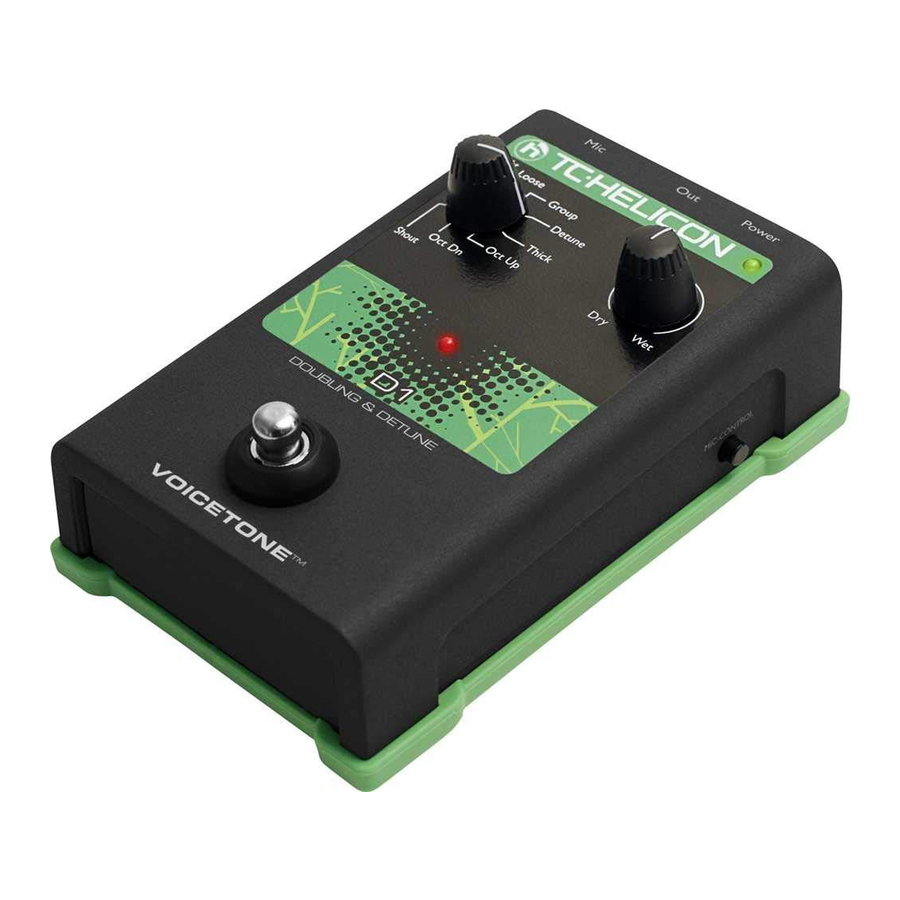

Muhtasari

1. Kanyagio cha kuwasha/kuzima athari
2. Kiashiria cha LED amilifu cha athari
3. Kichaguzi cha mtindo wa kuongeza maradufu
4. Kidhibiti cha MIC GAIN kwa kiwango cha ingizo
5. Ingizo la maikrofoni la XLR lililosawazishwa
6. Toleo la mono la XLR lililosawazishwa
7. Ingizo la umeme
8. Kiunganishi cha USB kwenye kompyuta
9. LED ya kiwango cha ingizo; kijani=ishara, nyekundu=klipu
10. Athari imewashwa/kuzimwa kupitia maikrofoni ya hiari (MP-75): in=on
11. Kidhibiti cha kuchanganya na noti ya kati

Kuunganisha

Jeki ya MIC - Unganisha maikrofoni yako hapa kwa kutumia kebo ya XLR iliyosawazishwa. Nguvu ya phantom imewashwa kila wakati.
Jeki ya OUT - Unganisha kwenye kichanganya cha PA, kanyagio kingine cha VoiceTone au spika inayotumia nguvu.
Ingizo la umeme - Unganisha usambazaji wa umeme wa 12VDC uliotolewa.
USB - Unganisha kwenye kompyuta inayoendesha programu ya TC-Helicon VoiceSupport kwa usajili, toleo la hivi karibuni na vidokezo.

KUMBUKA

• Punguza sauti ya PA yako unapounganisha miunganisho yote
• Toleo la hivi karibuni la VoiceSupport linapatikana bure kutoka www.tc-helicon.com/voicesupport
• Muunganisho wa USB hautoi nguvu kwa kitengo

Usanidi na Matumizi ya Kwanza

1. Punguza sauti kuu ya PA yako.
2. Unganisha maikrofoni yako na PA kama inavyoonyeshwa kwenye mchoro kwanza, kisha chomeka adapta ya AC. Kwa utendaji wa moja kwa moja, muunganisho wa USB kwenye kompyuta hauhitajiki.
3. Weka mtindo kuwa Tight na kidhibiti cha kuchanganya kwenye noti ya kati.
4. Imba kwenye maikrofoni yako huku ukirekebisha kidhibiti cha MIC GAIN ili LED ya kiwango cha ingizo iwake kijani. Miale mifupi ya rangi nyekundu kwenye LED kwenye uimbaji wako wa sauti kubwa zaidi ni sawa.
5. H akikisha kuwa athari imewashwa (LED ya kati imewashwa).
6. Imba huku ukiongeza sauti ya PA yako hadi kiwango cha kustarehesha.

Sasa unaweza kuimba huku ukionja mitindo tofauti ya kuongeza maradufu na kuinua na kushusha mchanganyiko. Uko tayari kufanya! Kumbuka kwamba Athari inapowashwa, sauti yako kavu hucheleweshwa kidogo ili kuendana vyema na sauti mbili na kuongeza uhalisia kwa hadhira yako.

Nguvu ya Phantom

Hakuna swichi ya kuwezesha nguvu ya phantom kwenye VoiceTone singles. Nguvu ya phantom inapatikana wakati bidhaa inaendeshwa. Maikrofoni ambazo hazihitaji nguvu ya phantom zitafanya kazi vizuri.
Tumia nguvu kila wakati kama hatua ya mwisho ya kuunganisha na uhakikishe kuwa PA yako imezimwa. Hii itapunguza uwezekano wa pops za sauti ambazo zinaweza kudhuru vifaa vyako.

Maelezo ya Athari

Mitindo ya Kuongeza Sauti - Jedwali lifuatalo linatoa muhtasari wa mitindo tofauti ya kiwandani.

Kuongeza sauti hutumika zaidi ama kuangazia neno, kifungu cha maneno au kiitikio. Ili kutumia athari kwa wimbo mzima, ni wazo nzuri kutumia mtindo wa hila (Imara au Kupunguza Toni) au tumia dhahiri zaidi (Luwazi, Kikundi) na kiwango kidogo cha mchanganyiko wa mvua. Hiyo ilisema, usiogope kwenda pori na Oktava au Paza Sauti!

Udhibiti wa Kavu/Mvua (changanya) - Kushoto kabisa, sauti yako kavu ya kuongoza tu ndio inasikika. Kwenye notch ya katikati kuna usawa uliowekwa kiwandani wa kuongeza sauti na kavu kwa kila mtindo. Zaidi ya notch ya katikati, kiwango cha kuongeza sauti kinaongezeka hadi sauti yako kavu itafifia polepole mwishoni mwa safari yake.

Kutumia Pedali Nyingi Moja za VoiceTone

Inawezekana (hata inahimizwa!) kutumia zaidi ya pedali moja ya VoiceTone kwa wakati mmoja. Utahitaji tu kurekebisha udhibiti wa MIC GAIN wa pedali ya kwanza kwenye msururu. Kwenye zingine, MIC GAIN inapaswa kuwekwa kwenye nafasi ya chini kabisa (kushoto kabisa).

Mpangilio wa pedali ni muhimu. Angalia jedwali lifuatalo linaloonyesha mchanganyiko wa pedali 2, 3 na 4.

Programu ya VoiceSupport

VoiceSupport ndiyo njia yako ya kupata manufaa zaidi kutoka kwa bidhaa yako ya TC-Helicon, pamoja na kuruhusu bidhaa yako kukua na sasisho za programu dhibiti. VoiceSupport inajumuisha:

• Ufikiaji wa sasisho za programu dhibiti na vipengele vipya
• Video, wasifu wa wasanii, vidokezo na mbinu
• Usajili wa bidhaa yako

Ili kufikia programu ya VoiceSupport:

1. Pakua VoiceSupport kutoka www.tc-helicon.com/voicesupport.
2. Sakinisha VoiceSupport kwenye kompyuta yako.
3. Unganisha bidhaa yako kupitia USB kwa kompyuta yako.
4. Endesha VoiceSupport.
5. Soma habari, bofya kwenye vichupo na uvinjari vipengele vya programu.

Kutumia Kipengele cha Udhibiti wa Maikrofoni

Udhibiti wa Maikrofoni hukuruhusu kuwasha na kuzima athari kutoka kwa maikrofoni ya hiari ya TC-Helicon MP-75. Sukuma swichi ya MIC CONTROL ndani ili kuruhusu udhibiti wa mbali wa kuwasha/kuzima kwenye pedali yoyote au zote kwenye msururu. Wakati Udhibiti wa Maikrofoni hauhitajiki, hakikisha swichi imetoka nje. Kutumia pedali nyingi kunahitaji kipengele cha kupitisha mawimbi ya udhibiti kuwashwa kwenye zote isipokuwa pedali ya mwisho. Ili kuwezesha au kulemaza kipengele hiki, shikilia footswitch ya athari na swichi kwenye maikrofoni kwa sekunde 3.

Vidokezo vya Kuepuka Mlio

• Hakikisha spika zako za kifuatilia na/au PA hazilengi moja kwa moja sehemu ya mbele ya maikrofoni yako
• Imba karibu na maikrofoni, hata ukigusa grill kwa midomo yako
• Jaribu maikrofoni ya nguvu ya super-cardioid kama vile MP-70 na MP-75 ya TC-Helicon
• Weka EQ ya chaneli yako ya PA na EQ ya picha iwe bapa
• Fanya bendi yako icheze kimya kimya jukwaani.

Maswali Yanayoulizwa Mara kwa Mara

Kwa nini nasikia upotoshaji

Inawezekana kitufe cha MIC GAIN kimewekwa juu sana. Hakikisha kwamba LED ya Ingizo ni ya kijani kibichi wakati mwingi na kilele kifupi na adimu tu cha nyekundu.

Je, ninaweza kutumia bidhaa kwenye utumaji/urejeshaji saidizi?
Ndiyo. Utahitaji nyaya za XLR zenye usawa hadi TRS ili kufanya hivyo. Hakikisha kwamba kitufe cha MIC GAIN kimewekwa chini ili kukubali mawimbi ya kiwango cha laini kutoka kwa kichanganyaji chako.

Je, nitahitaji kisanduku cha DI ili kuunganisha kwenye kichanganyaji?
Hapana.

Kwa nini bidhaa inawasha na kuzima athari yenyewe?
Hili linaweza kutokea unapokuwa na kitufe cha MIC CONTROL kilichosukumwa ndani na umeunganishwa kwenye kichanganyaji chenye matokeo "mwenye usawa bandia". Isipokuwa unatumia tu maikrofoni maalum ya TC-Helicon na kipengele cha Udhibiti wa Maikrofoni, kitufe cha MIC CONTROL kinapaswa kuwa nje.

Vipimo vya Kiufundi

Ingizo	Uzuiaji wa Ingizo la Maikrofoni:	Iliyosawazishwa: 2.68 kOhm
	Kiwango cha Ingizo la Maikrofoni @ 0 dBFS:	-42dBu hadi +1dBu
	EIN @ Upeo wa Faida ya Maikrofoni Rg = 150 Ohm:	-126 dBu
	SNR ya ingizo la Maikrofoni:	>104 dB
Toleo	Uzuiaji wa Toleo, Lililosawazishwa/Lisilosawazishwa:	200/100 Ohm
	Kiwango Kamili cha Toleo:	+1 dBu
	Kiwango cha Nguvu:	>104 dB, 20 Hz hadi 20 kHz
	Majibu ya Marudio:	+0/-0.3 dB, 20 Hz hadi 20 kHz
Nguvu	Ugavi wa Nguvu (Umetolewa):	12V.4A
	Matumizi ya Nguvu:	5.6W
Mahitaji	Joto la Uendeshaji:	32°F hadi 122°F(0°C hadi 50°C)
	Joto la Hifadhi:	-22°F hadi 167°F(-30°C hadi 70°C)
	Unyevu Upeo.:	90% isiyoganda
Ukubwa & Uzito	Vipimo: 5.4" x 3.5" x 2.3" (140 x 90 x 60) Uzito: 0.92 lb. (420 g)

Kwa sababu ya uendelezaji endelevu, vipimo hivi vinaweza kubadilika bila taarifa

Udhamini

Angalia www.tc-helicon.com\support kwa maelezo ya udhamini
