Mwongozo wa FrSky D4R-II

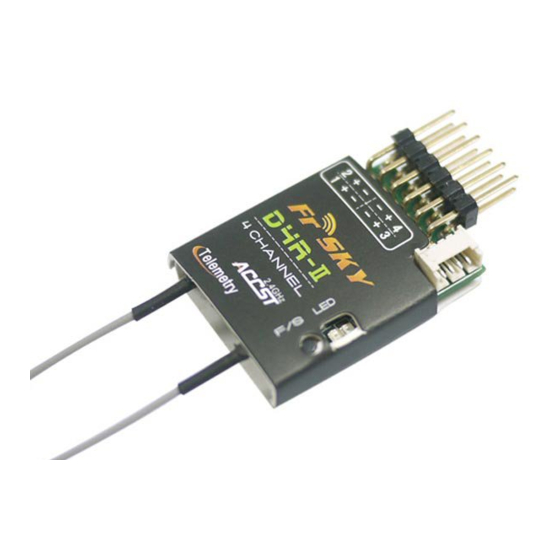

Utangulizi

Uoanifu

Inaoana na moduli za telemetri za njia mbili za FrSky: DFT, DJT, DHT, DHT-U

Vigezo

Kipimo: 40*22.5*6mm
Uzito: 5.8g / 5g (bila kitu)
Kiwango cha Volteji ya Uendeshaji: 3.5V-10.0V
Mkondo wa Uendeshaji: 60mA
Kiwango cha Uendeshaji: Kiwango Kamili (>1.5km)
Azimio: 3072 (>11bit)

Vipengele

1. Firmware inaweza kuboreshwa;
2. Lango moja la telemetri la analogi la nje na lango moja la data dijitali (unganisha kwenye FrSky Sensor Hub FSH-01);
3. Pato la RSSI (PWM) na CPPM - Ikiwa CH3 na CH4 zimeunganishwa na jumper, CH1 itatoa CPPM kwa CH1~CH8, na CH2 itatoa RSSI (PWM);
4. Uzito mwepesi na ndogo kimwili kuliko D8R-II plus & D6FR;
5. Onyo la kengele kuhusu volteji ya chini, mapokezi duni, n.k.

Kuanzisha

Utaratibu wa kufunga

1. Hakikisha kwamba transmita iko katika hali ya PPM. Zima transmita.
2. Washa transmita huku ukishikilia kitufe cha F/S kwenye moduli ya transmita (Hakikisha kuwa swichi zote mbili kwenye moduli ya transmita ZIMEFUNGWA unapotumia kipokezi hiki katika hali ya njia mbili). Achilia kitufe. LED NYEKUNDU kwenye moduli ya transmita itamulika, ikionyesha kuwa transmita iko tayari kufunga kwa kipokezi.
3. Unganisha betri kwenye kipokezi huku ukishikilia kitufe cha F/S kwenye kipokezi. LED kwenye kipokezi itamulika, ikionyesha kuwa mchakato wa kufunga umekamilika. Zima transmita na kipokezi.
4. Washa transmita na uunganishe betri kwenye kipokezi. LED YA KIJANI kwenye kipokezi itaonyesha kuwa kipokezi kinapokea amri kutoka kwa transmita. Kufunga moduli ya kipokezi/transmita hakitahitaji kurudiwa, isipokuwa moja kati ya hizo mbili itabadilishwa.

Ukaguzi wa masafa

Ukaguzi wa masafa kabla ya safari ya ndege unapaswa kufanywa kabla ya kila kipindi cha kuruka. Mwangwi kutoka kwa uzio wa chuma ulio karibu, majengo ya zege, au miti unaweza kusababisha upotezaji wa mawimbi wakati wa ukaguzi wa masafa na wakati wa safari ya ndege.

Hatua zifuatazo zinapaswa kufuatwa ili kufanya ukaguzi wa masafa ya modeli kabla ya safari ya ndege:

1. Weka modeli angalau sm 60 (futi mbili) juu ya ardhi isiyo na uchafu wa chuma (k.m., kwenye benchi la mbao).
2. Antena za kipokezi zinapaswa kutenganishwa katika modeli, na zisiwe zinagusa ardhi.
3. Weka antena ya transmita katika nafasi ya wima.
4. Washa transmita na kipokezi, bonyeza kitufe cha F/S cha transmita kwa sekunde 4 ili kuingia modi ya ukaguzi wa masafa, LED NYEKUNDU ya moduli ya transmita itazimwa, LED YA KIJANI itamulika haraka, na BEEPER italia. Umbali mzuri utapunguzwa hadi 1/30 ya masafa kamili.
5. Ondoka kutoka kwa modeli huku ukiendesha vidhibiti kwenye transmita kwa wakati mmoja, ukithibitisha kuwa vidhibiti vyote vinafanya kazi kawaida.
6. Bonyeza kitufe cha F/S kwa 1S-4S ili kutoka kwenye modi ya ukaguzi wa masafa, LED NYEKUNDU itarudi kuwashwa, ikionyesha kuwa operesheni ya kawaida imerudi.

Kuweka hali salama

Hali salama ni kipengele muhimu ambacho vidhibiti vyote huenda kwenye nafasi iliyoandaliwa mapema wakati wowote mawimbi ya udhibiti yanapotea kwa muda fulani. D4R-II inasaidia utendaji wa hali salama kwa chaneli zote.

Fuata hatua zilizo hapa chini ili kuweka nafasi za hali salama kwa kila chaneli:

1. Funga kipokezi kwanza na uwashe transmita na kipokezi;
2. Sogeza vidhibiti hadi kwenye nafasi inayotakiwa ya hali salama kwa chaneli zote;
3. Bonyeza kwa ufupi kitufe cha F/S cha kipokezi (chini ya sekunde 1). LED YA KIJANI ya kipokezi itamulika mara mbili, ikionyesha kuwa nafasi ya hali salama imewekwa kwenye kipokezi. Ili kuzima utendaji wa hali salama, funga tena kipokezi.

Hali salama inapendekezwa kuwekwa wakati mfumo unatumiwa kwa mara ya kwanza, au kipokezi kimefungwa tena. Fuata hatua zilizo hapa chini ili kuweka hali salama.

Chaguo-1. Jinsi ya kuweka hali salama kwa hali iliyoamuliwa na mtumiaji kwenye mawimbi yaliyopotea:

1. Funga kipokezi kwenye moduli ya transmita kwanza na uwashe transmita na kipokezi;
2. Sogeza vidhibiti hadi kwenye nafasi inayotakiwa ya hali salama kwa chaneli zote;
3. Bonyeza kwa ufupi kitufe cha F/S kwenye kipokezi na umemaliza.

Chaguo-2. Jinsi ya kuweka hali salama kwa hakuna mapigo kwenye mawimbi yaliyopotea:

1. Bonyeza tu kwa ufupi kitufe cha F/S kwenye kipokezi huku transmita ikiwa imezimwa na umemaliza.

Kumbuka: Ikiwa hali salama haijawekwa, chaguomsingi ya hali salama itashikilia nafasi ya mwisho kabla ya mawimbi kupotea. Katika hali hii, kuna hatari kwamba modeli yako itaruka au kusababisha jeraha.

Hali ya LED

Jinsi ya kupata CPPM na RSSI kutoka kwa D4R-II

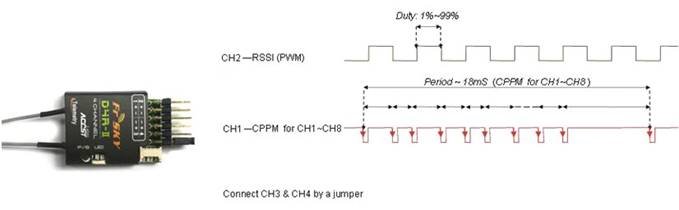

Ikiwa CH3 na CH4 zimeunganishwa na jumper, CH1 itatoa CPPM kwa CH1~CH8, na CH2 itatoa RSSI (PWM).

Chaneli ya CPPM haiwezi kushughulikia chaneli zote nane kwa wakati mmoja na mitupo yote imefika kikomo, kwani haina pengo la fremu la kutosha. Inapendekezwa kutumia chaneli sita zaidi kutoka kwa chaneli ya CPPM huku ukiacha chaneli mbili zilizobaki, vinginevyo utendakazi usiofaa unaweza kutokea.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa FrSky D4R-II

Lugha zinazopatikana
