Mwongozo wa trend AIRSHIELD

UTANGULIZI

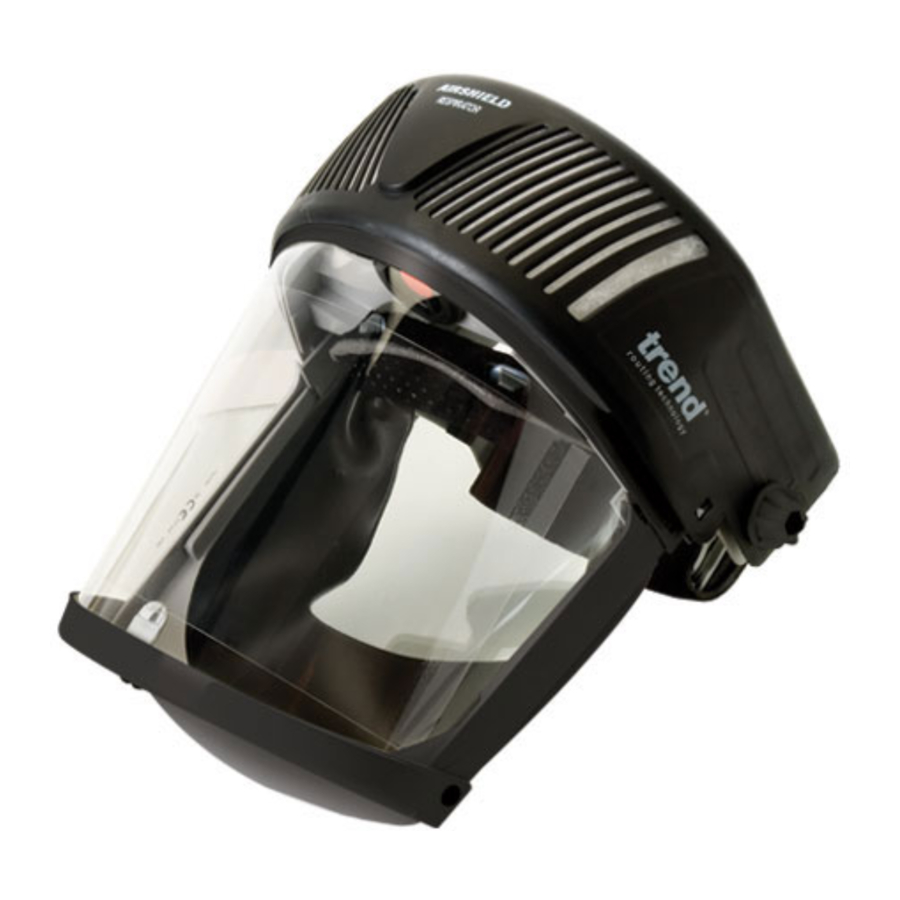

Airshield ni Kipumuaji chepesi cha Nguvu kilichokusudiwa kulinda dhidi ya vumbi lote thabiti. Hii imeunganishwa na ulinzi kamili wa macho na uso dhidi ya athari na mchafuko wa kemikali ya kioevu.
Airshield inaendeshwa na pakiti moja au mbili za betri zinazoweza kuchajiwa ndani ya kipumuaji. Hewa huchujwa kupitia kipumuaji ili kutoa mtiririko wa mara kwa mara wa hewa safi juu ya uso. Muhuri laini wa uso huhakikisha shinikizo chanya linadumishwa ndani ya kikinga na huzuia uchafu au hewa iliyochafuliwa kuingia kwenye eneo la kikinga. Kikinga kimewekwa kwenye kitambaa cha kichwa kinachoweza kubadilishwa kikamilifu kutoa kifafa kizuri kwa ukubwa mwingi wa kichwa.
Matumizi ya kawaida ya Kipumuaji cha Airshield ni ulinzi wa watu binafsi katika Kilimo, Uhandisi, Ufinyanzi, Insulation, Ufundi wa Mbao, Maabara ya Meno, Anga na maeneo mengine ambapo vumbi lipo. Vipumuaji vyote lazima vitumike katika angahewa iliyo na oksijeni ya kutosha kuendeleza maisha (kawaida 17% hadi 23% kwa ujazo).
Sehemu zote, pamoja na vichungi na vifaa, hubadilishwa kwa urahisi bila matumizi ya zana maalum na huja zikiwa zimefungwa kwa matumizi ya haraka.
Soma mwongozo huu kabla ya kutumia Airshield. Lazima iwekwe na kutumika kulingana na mwongozo huu ili kupata utendaji wa muundo. Tumia kama sehemu ya programu yako ya matengenezo.

VIFAA

AIR/1	Pakiti za vichungi za THP2 (zimefungwa 3)
AIR/10	Pakiti za vichungi za THP2 (zimefungwa 1)
AIR/2	Kichungi cha awali (zimefungwa 3)
AIR/3C	Kizio cha kufunika kikinga - wazi (zimefungwa 10)
AIR/3G	Kizio cha kufunika kikinga - kijani kibichi cha kuzuia mng'ao (zimefungwa 10)
AIR/4	Betri ya saa 4
AIR/5/UK	chaja ya 230v (Uingereza)
AIR/5/EURO	chaja ya 220v (Euro)
AIR/5/ANZ	chaja ya 230v (Australia na New Zealand)
AIR/WIPE	Vifuta vya kikinga
AIR/WSP	Pakiti ya vipuri ya wabadilishaji mbao inajumuisha: kichungi 1 x THP-2, kichungi awali 3 x, kizio cha kufunika kikinga 10 x & muhuri wa uso 1 x (ona katalogi)

Haipaswi kutumiwa ikiwa uchafu unaweza kulipuka au kuwaka sana.

MAALUMISHO YA KIUFUNDI

Aina:

Kipumuaji, kifaa cha kuchuja chembe chembe kinachoendeshwa na nguvu.

Vibali vya Kupumua

Uropa:	Inakubaliana na Kiwango cha Uropa cha BS EN146:1992 Darasa la THP2.
Uingereza:	Inafaa kutumiwa chini ya COSHH, CAW, CLAW na IRR.
Ulinzi wa Kichwa:	Hii SI kofia ya usalama ya viwandani.

Vibali vya Ulinzi wa Macho

Ulinzi wa Macho: Jumla	Inakubaliana na Kiwango cha Uropa cha BS EN166:1995 Athari ya nishati kidogo
Uzito:	Kamilisha na pakiti ya betri na vichungi lakini hakuna vifaa vya ziada, 735g nominella.
Ukubwa wa Kichwa:	52 hadi 62cm
Kiwango cha Mtiririko wa Muundo wa Awali:	l/dakika 180 (vichungi safi, betri iliyojaa kikamilifu).
Kiwango cha Chini cha Mtiririko wa Muundo:	l/dakika 140.
Muda:	Pakiti moja ya betri itafanya kazi kwa zaidi ya saa 4. Pakiti mbili za betri zitafanya kazi kwa zaidi ya saa 8.
Kiwango cha Juu Sana cha Kazi:	EN 146 inahitaji watengenezaji wote kueleza kuwa katika viwango vya juu sana vya kazi, shinikizo katika vipumuaji vinavyoendeshwa na nguvu HUENDA likawa hasi katika uvutaji wa hewa wa kilele.
Kipengele cha Ulinzi:	Kiwango cha chini cha 20 kilichokadiriwa dhidi ya EN 146.

Aina ya Mazingira:

	Hifadhi	Tumia
Halijoto	0°C hadi 45°C	-5°C hadi 50°C
Shinikizo	800 hadi 1300 mbar	800 hadi 1300 mbar
Unyevu (nje ya mwanga wa jua wa moja kwa moja)	0 - 90%	0 - 90%

Hali Isiyo ya Kawaida
Haitumiwi katika angahewa ya gesi inayolipuka. Ikiwa feni itaacha kufanya kazi ikiwa katika eneo lililochafuliwa, ondoka kwenye eneo lililochafuliwa mara moja, usiondoe Kipumuaji hadi uwe nje ya eneo lililochafuliwa. Kumbuka: Wakati wa hali hii kutakuwa na ongezeko la maudhui ya kaboni dioksidi iliyotolewa ndani ya kipumuaji.

Kichungi:	EN 146 Darasa la THP2 lilijaribiwa dhidi ya erosoli ya Kloridi ya Sodiamu 0.02 hadi mikroni 2 na ukubwa wa chembe chembe ya kati ya wingi wa mikroni 0.6. Kwa matumizi dhidi ya erosoli ngumu na zenye maji pekee.
Pakiti ya Betri:	3.6v DC. Muda wa kuchaji tena saa 14 kutoka kwa betri iliyoisha kabisa au saa 1.5 kwa kila saa ya matumizi. Mzunguko wa Maisha 900 wa nominella.
Chaja ya Betri:	Inaendeshwa na mains mara mbili iliyoingizwa inayokubaliana na viwango vingi vya uadilifu wa juu. Pato la 4.35v DC, mkondo thabiti na mzunguko wa kupunguza mkondo. Hakuna tatizo linalojulikana la kuchaji kupita kiasi wakati betri zinaachwa ndani kwa muda mrefu.
Kikinga:	EN 166 inahitaji kikinga kuhifadhiwa katika eneo safi na kavu mbali na mwanga wa jua wa moja kwa moja na joto, halijoto. 0-45°, shinikizo la anga 800-1300 mbar, unyevu 0-90%

VITU VILIVYOAMBATANISHWA

1 x Airshield kamili
1 x Kiashiria cha Mtiririko wa Hewa
1 x Betri Inayoweza Kuchajiwa ya Saa 4
1 x Kizio cha Kufunika Kikinga Kinachoweza Kutupwa - Wazi (kinaweza kuwa tayari kimewekwa)
1 x Chaja ya Betri
1 x Mfuko wa Kubeba
1 x Kadi ya Rekodi ya COSHH (Uingereza pekee)
1 x Mwongozo wa Maagizo
1 x Kadi ya Dhamana

MAELEZO YA SEHEMU

1. Funiko
2. Kichungi Awali
3. Kichungi Kikuu
4. Pakiti ya Betri
5. Muhuri wa Uso
6. Kitambaa cha Jasho
7. Kitambaa cha Kichwa
8. Kikinga
9. Kizio cha Kufunika Kikinga Kinachoweza Kutupwa (Wazi)
10. Kitengo cha Feni/Mota
11. Chaja
12. Kiashiria cha Mtiririko wa Hewa
13. Mfuko wa Kubeba
14. Kitufe
15. Swichi
16. Ratchet

USALAMA

Usalama Mkuu

• Usiiwashe router wakati kikata kinagusa sehemu ya kazi.
• Banika sehemu ya kazi kwa usalama ili kuizuia kusonga wakati wa operesheni ya kuelekeza.
• Daima vuta kebo mbali na eneo la kazi.
• Daima ondoa plagi kutoka kwenye soketi kabla ya kufanya marekebisho yoyote kwenye mashine.
• Hakikisha kuwa kikata kimewekwa kwa usalama. Kuwa mwangalifu wakati wa kushughulikia vikata kwani viko vikali.
• Daima weka eneo karibu na sehemu ya kazi na sakafu likiwa wazi kwa vizuizi.
• Mwelekeo wa kuelekeza lazima kila wakati uwe kinyume na mwelekeo wa mzunguko wa kikata.
• Usilishe kikata kwenye sehemu ya kazi hadi kiwe katika kasi kamili.
• Daima ongoza router kwa mikono yote miwili.
• Usizidi kamwe kasi ya juu iliyoainishwa kwa kikata.
• Unapomaliza, ruhusu mashine isimame kabisa.
• Usiruhusu vitu kuning'inia juu ya eneo la kazi, yaani, usivae nguo zisizobana kama vile tai. Rindisha mikono nyuma na uhakikishe kuwa nywele ndefu zimefungwa nyuma.
• Hakikisha kabla ya kuanza kukata kuwa vibaniko havitaingilia njia ya router. Wakati wa kukata kupitia unene kamili wa nyenzo, hakikisha kuwa kikata hakiwezi kukwaza makamu, ukingo wa benchi au vizuizi vingine chini ya sehemu ya kazi.

Tahadhari za Usalama za Airshield

• Udhibiti wa Vitu Vinavyohatarisha Afya (COSHH) unapendekeza kwamba Vifaa vya Kinga ya Kupumua vinapaswa kuhifadhiwa mahali penye baridi na pakavu.
• Kwa ulinzi wa kutosha Airshield lazima ilingane au irekebishwe kwa ukubwa wa kichwa.
• USISAFISHE na vyombo vya habari au vimumunyisho vya kusafisha vya umiliki, fuata maagizo katika mwongozo.
• USITUMIE rangi, vimumunyisho, adhesives au lebo za kujishikiza ambazo hazijaidhinishwa na Trend.
• USITUMIE Airshield bila kichungi awali na kichungi kikuu kilichowekwa, na mihuri iliyoharibika na/au kikinga kilichoharibika.
• USITUMIE sehemu nyingine isipokuwa zile zinazotolewa na Trend Machinery & Cutting Tools Ltd.
• Ili kudumisha ufanisi kamili wa Airshield, lazima kusiwe na mabadiliko yoyote kwenye muundo au sehemu zake za vipengele.
• Unapotumia pakiti mbili za betri, daima weka vibadala viwili vilivyojaa kikamilifu.
• Vumbi la Sumu kwenye kipumuaji au vichungi kutoka kwa matumizi linapaswa kushughulikiwa kwa njia salama kwa mujibu wa maelekezo ya wauzaji wako wa kemikali au nyenzo. Vichungi vilivyotumika vitatupwa kwa usalama kwa njia sawa.

Ikiwa habari zaidi inahitajika kuhusu Airshield, tafadhali wasiliana na Trend Machinery & Cutting Tools Ltd.

KABLA YA KUTUMIA

Chaji pakiti/pakiti za betri kabla ya kutumia.
Hakikisha kifaa cha kupumulia kimekusanywa vizuri na kichujio cha awali, kichujio kikuu na pakiti moja au mbili za betri zilizochajiwa kikamilifu zimewekwa.

Kuchaji Pakiti ya Betri


Pakiti ya betri lazima ichajiwe kwa saa 24 mwanzoni.
Kifaa cha Kupumulia chenye Nguvu hutolewa na pakiti moja ya betri inayoweza kuchajiwa kwa muda wa saa nne. Kwa muda wa saa nane pakiti ya ziada ya betri inayoweza kuchajiwa na chaja ya betri inahitajika.
Angalia kwamba volti iliyoonyeshwa kwenye chaja inafaa kwa usambazaji mkuu. Fuse ya joto hulinda chaja dhidi ya mzunguko mfupi na upakiaji mwingi.
Sukuma kiunganishi cha pakiti ya betri kwenye soketi ya chaja na uunganishe chaja kwenye soketi ya usambazaji wa AC. Taa kwenye chaja inathibitisha kwamba pakiti ya betri inachaji.
Pakiti za betri zinapaswa kuchajiwa kwa saa 24 mwanzoni na saa 14 baada ya hapo zikiwa zimetolewa kikamilifu. Chaji ya saa 3.5 itawezesha saa 1 ya matumizi. Uwezo kamili wa kufanya kazi wa betri hautapatikana hadi betri imepitia mizunguko 3 au 4 kamili ya kuchaji. Tafadhali kumbuka kuwa taa haitazimika wakati chaji kamili imepatikana.

Chaja lazima ikatwe kutoka kwa usambazaji mkuu isipotumiwa.
Baada ya muda wa kuchaji, ondoa chaja kutoka kwenye soketi ya usambazaji wa AC na ukate pakiti ya betri kutoka kwa chaja.

MKUSANYIKO NA MAREKEBISHO

Uondoaji na Ubadilishaji wa Pakiti ya Betri
Achia kifuniko kwa kuinua pande za kushoto na kulia ili kuondoa ndimi kisha uvute mbele na uinue. Nyumba za betri ziko kila upande wa kichujio kikuu. Tumia pakiti mbili za betri zilizochajiwa kikamilifu kwa muda wa saa nane au pakiti moja ya betri kwa muda wa saa nne. Chomeka pakiti ya betri iliyochajiwa kikamilifu kwenye kiunganishi na uisukume chini kwenye nyumba. Rudia kwa upande wa pili ikiwa pakiti mbili za betri zinahitajika. Shusha kifuniko na ubonyeze nyuma ili kuingiza ndimi kwenye mashimo. Hakikisha ndimi zimeingizwa kikamilifu kwenye mashimo.

Jaribio la Kufanya Kazi
Madhumuni ya jaribio hili ni kuhakikisha kwamba mtiririko wa hewa kupitia kifaa cha kupumulia unazidi thamani ya chini ya muundo wa Airshield ya lita 140 kwa dakika. Endelea kama ifuatavyo:

• Geuza Airshield na uweke kiashiria cha mtiririko wa hewa juu ya kitengo cha feni-motor, hakikisha imesukumwa kwa uthabiti dhidi ya grometi.
• Kitengo cha feni-motor kikiwa kinafanya kazi, shikilia Airshield ili bomba la kiashiria cha mtiririko wa hewa liwe wima na mashimo karibu na msingi wa kiashiria cha mtiririko wa hewa yasizuiliwe. Mpira mwekundu lazima uwe juu ya bomba ili kuhakikisha kiwango cha chini cha mtiririko wa muundo kinazidi.
  Ikiwa kiwango cha mtiririko hakitoshi, badilisha au chaji pakiti/pakiti za betri na/au ubadilishe kichujio kikuu na ujaribu tena.
  Baada ya kukamilisha jaribio la kufanya kazi, zima Airshield na uondoe kiashiria cha mtiririko wa hewa.


Utaratibu wa Kufaa
Bonyeza na ugeuze kitufe cha ratchet kinyume cha saa ili kupanua kitambaa cha kichwa na uinue kinga ya uso kuelekea nyuma ya kitambaa cha kichwa.
Weka Airshield kichwani kwa kuingiza kichwa kwenye kitambaa cha kichwa.
Washa kitengo cha feni-motor na ushushe kinga ya uso juu ya uso.

Bonyeza na ugeuze kitufe cha ratchet kisaa hadi ufikiaji salama na mzuri utafikiwe. Unapoondoa, ikiwa ni lazima bonyeza na ugeuze kitufe cha ratchet kinyume cha saa ili kulegeza kitambaa cha kichwa.
Rekebisha urefu wa kinga ya uso kama ifuatavyo:

• Ondoa Airshield.
• Bonyeza pini kupitia shimo kwenye nusu ya juu ya kitambaa cha kichwa.
• Telezesha nusu ya chini ili kuongeza au kupunguza urefu.
• Funga tena kitambaa cha kichwa kwa kusukuma pini kupitia shimo lililo karibu zaidi na uangalie urefu wa kinga ya uso wakati umevaliwa.
• Rudia hapo juu hadi ufikiaji sahihi utafikiwe.

Hakikisha kitengo kimegeuzwa chini kikamilifu hivi kwamba vituo vya kitambaa cha kichwa vinagusa nyumba kuu ya feni.

Ndimi za plastiki za kitambaa cha kichwa zimeundwa ili kupunguza harakati za kinga ya uso kwenye uso.

Kurekebisha urefu kutaathiri ufikiaji karibu na kidevu.
Kurekebisha muhuri wa uso kutaathiri ufikiaji kwenye pande.
Hakikisha kwamba muhuri wa uso karibu na kidevu na pande umevutwa nyuma hivi kwamba muhuri unaharibika kutoka kwa fremu na kinga ya uso na sio kuelekea kwayo.
Angalia ufikiaji wa muhuri wa uso kwenye kioo na/au endesha kidole kuzunguka mstari wa muhuri wa uso ili kuhakikisha mguso.

Kwa viwango vya juu sana vya kazi, shinikizo ndani ya Airshield linaweza kuwa hasi kwa muda mfupi wakati wa kuvuta pumzi ya kilele.

Ondoka kwenye eneo lililochafuliwa mara moja ikiwa mtiririko wa hewa umepunguzwa au unacha.

Ikiwa mavazi ya kinga yamevaliwa, hakikisha sehemu ya chini ya kinga ya uso haizuiwi.

Utaratibu wa Kuondoa

Ondoka kutoka eneo lililochafuliwa kabla ya kuondoa Airshield.

• Inua kinga ya uso na uzime kitengo cha feni-motor.
• Inua Airshield kutoka kichwani.
• Baada ya kumaliza kutumia Airshield fuata taratibu za matengenezo.

UTENDAJI

Swichi (A) hufanya kazi kitengo cha feni-motor (B), kinachoendeshwa na pakiti za betri zinazoweza kuchajiwa (C), ambayo huvuta hewa (D) kupitia kichujio cha awali (E) ili kuondoa chembe kubwa za vumbi kabla ya kuvutwa kupitia kichujio kikuu (F). Hewa iliyochujwa (G) hupitishwa chini juu ya uso. Pumzi iliyotolewa (H) huacha kifaa cha kupumulia kupitia mashimo chini ya fremu ya kinga ya uso.

UTUNZAJI NA MATENGENEZO

Baada ya kutumia Airshield fuata utaratibu ufuatao:

Airshield haipaswi kusafishwa kwa hewa iliyobanwa, viyeyusho, kusafisha kwa joto au kutumia autoclave, kwani hii itasababisha uharibifu.

Tahadhari zinapaswa kuchukuliwa ili kuzuia uvutaji wa vumbi au uchafu hatari kwenye uso au kubaki kwenye vichungi.

• Ondoa kwa uangalifu uchafu mwingi kutoka kwa Airshield na uifute kwa kitambaa kibichi kilicho na suluhisho laini la sabuni.
• Safisha na uue sehemu zote za Airshield kwa kufuta visor, muhuri wa uso na kitambaa cha kichwa na vifuta vya visor (rejea AIR/WIPE) (Hypochlorite ya Sodiamu au Gesi ya Ethylene Oxide pia imethibitishwa kuwa nzuri).

Usafishaji wa Gamma unafanya kazi lakini husababisha brittlement ya c omponents za plastiki na haipendekezwi.

• Toa kifuniko kwa kuinua pande za chini za kushoto na kulia ili kutoa lugs kisha kuvuta mbele na kuinua.
• Ondoa kichujio cha awali na kichujio kikuu kama ilivyoelezwa. Tupa kwa mujibu wa kanuni za afya na usalama za eneo lako.
• Ondoa pakiti za betri. Hakikisha pakiti ya betri ni safi na uichaji tena.
• Futa kwa kitambaa kibichi kilicho na suluhisho laini la sabuni ili kuondoa vumbi lolote lililo huru kutoka ndani ya kifuniko. Usitumie shinikizo kwa vile vya feni, kusafisha tumia laini
• Tumia swichi ili kuangalia utendaji wa kitengo cha feni-motor.
• Fanya jaribio la utendaji.

Badilisha ikiwa haitoshi baada ya ukaguzi ufuatao:

1. Mchubuko mwingi na mikwaruzo kwenye visor.
2. Muhuri wa uso kwa muhuri wake kwa visor na kwa mashimo.
3. Inafaa na kufunga kwa kitambaa cha kichwa.

Oc ulars zilizokwaruzwa au zilizoharibiwa (visor) zinaweza kutoa ulinzi kamili na kwa hivyo zinapaswa kubadilishwa.

Maagizo maalum ya kusafisha na kuua vijidudu vya visor
Safisha mara kwa mara na kitambaa kibichi - usitumie hidrokaboni, kemikali, vimiminika vya kusafisha au viyeyusho kwenye visor. Ikiwa ni lazima, suluhisho laini la kioevu cha kuosha na maji ya uvuguvugu yanaweza kutumika.

Ukaguzi wa Kawaida
Muda unaotarajiwa wa matumizi ya visor ni takriban miaka 3 ikiwa imetunzwa vizuri na kusafishwa. (Uangalifu lazima uchukuliwe ili usikwaruze visor).
Mwongozo huu una mwongozo muhimu juu ya matengenezo ya kawaida, hata hivyo, unaweza kutaka kuanzisha ukaguzi wa ziada kama inavyotakiwa na COSHH. Jedwali lifuatalo linaonyesha mzunguko wa ukaguzi huu.

Operesheni	Mzunguko
Safisha Ndani na Nje	Kila Siku
Ukaguzi wa Kuona	Kila Siku
Chaji Pakiti za Betri	Kila Siku
Jaribio la Utendaji*	Kila Siku, Kila Wiki na Kila Mwezi

* Maoni: Vumbi kutoka kwa mbao, nafaka na saruji inaweza kufaa uingizwaji wa mara kwa mara wa kichungi cha awali ili kuongeza maisha ya kichujio kikuu. Hakuna kichujio kinachopaswa kuachwa kwenye kofia/kofia kwa zaidi ya mwezi 1 ikiwa inatumiwa kila siku au miezi 3 ikiwa inatumiwa mara chache.
Kila Mwezi - Vitu vyote vimekaguliwa na kutiwa saini na Opereta.
Kila Robo - Vitu vyote vimekaguliwa na kutiwa saini na Msimamizi.

Dalili	Sababu	Tiba
Punguza mtiririko wa hewa	Funika mashimo ya hewa Mashimo ya hewa safi yamezuiwa	mashimo
	Kichujio cha awali kimeziba	Weka kichujio kipya cha awali
	Kichujio kikuu kimeziba	Weka kichujio kikuu kipya
	Betri imeisha	Weka pakiti za betri zilizochajiwa tena
Hakuna mtiririko wa hewa Airshield	imezimwa	Bonyeza swichi ili KUWASHA
	Swichi ina hitilafu	Rudi kwa mtengenezaji
	Pakiti ya betri haijawekwa	Weka pakiti ya betri iliyojaa chaji
	Uunganisho wa pakiti ya betri	Sukuma nyumbani kikamilifu
	Pakiti ya betri imeisha	Weka pakiti ya betri iliyojaa chaji
	Kushindwa kwa kitengo cha feni-motor	Weka kitengo cha feni-motor mbadala

UHIFADHI

Airshield inapaswa kuwekwa kwenye begi la kubeba, kuhifadhiwa ndani ya kiwango cha joto cha 0°C hadi 45°C na mbali na jua moja kwa moja. Vichungi vya uingizwaji vinapaswa kuachwa kwenye mifuko yao iliyofungwa na tarehe za kumalizika muda ziangaliwe mara kwa mara.

USAFIRISHAJI

Kipumuaji kamili kinapaswa kusafirishwa katika begi la kubeba lililotolewa. Ufungashaji bora wa kibiashara unapaswa kutumika.

UBADILISHAJI WA VIPURI

Vipuri na vifaa vilivyotolewa na Trend Machinery & Cutting Tools Ltd. vinapaswa kutumika pekee. Matumizi ya vifaa ambavyo havijatolewa na Trend Machinery & Cutting Tools Ltd. hayatahakikishwa na yatabatilisha idhini za Kitaifa kama inavyoshikiliwa na Trend Machinery & Cutting Tools Ltd. Marekebisho kwa Airshield yatabatilisha idhini na matumizi yake yatakuwa haramu chini ya Sheria na Miongozo ya Kitaifa.
Trend Machinery & Cutting Tools Ltd.
vipuri na vifaa, lazima vitumike tu na Trend Airshield.

Paketi ya Betri

• Ondoa kifuniko kwa kuinua pande za chini za kushoto na kulia ili kuondoa vipandio kisha uvute mbele na uinue.
• Ingiza kidole kwenye sehemu iliyokatwa ya nyumba, inua paketi ya betri na uondoe kutoka kwenye kiunganishi.
• Chomeka paketi ya betri iliyojaa kikamilifu kwenye kiunganishi. Sukuma paketi ya betri chini kwenye nyumba.
• Ikiwa paketi mbili za betri zimewekwa, rudia kwa upande ulio kinyume. Shusha kifuniko na usukume nyuma ili kuingiza vipandio kwenye mashimo. Hakikisha vipandio vimeingizwa kikamilifu kwenye mashimo. Fanya jaribio la utendaji.

Kichujio cha Awali

• Ondoa kifuniko kwa kuinua pande za chini za kushoto na kulia ili kuondoa vipandio kisha uvute mbele na uinue.

  Tahadhari zinapaswa kuchukuliwa ili kuzuia kuvuta vumbi au uchafu hatari uliyohifadhiwa kwenye kichujio cha awali na ndani ya kifuniko.

• Vuta kichujio cha awali kutoka ndani ya kifuniko na utupe kulingana na kanuni za afya na usalama za eneo lako. Usiwahi kutumia tena kichujio cha awali.
• Futa kwa kitambaa kibichi ili kuondoa vumbi lolote lililoachika kutoka ndani ya kifuniko.
• Ambatanisha upande mbaya wa kichujio cha awali mbadala kwenye vipande vya kufunga ndoano ndani ya kifuniko. Shusha kifuniko na usukume nyuma ili kuingiza vipandio kwenye mashimo. Hakikisha vipandio vimeingizwa kikamilifu kwenye mashimo. Fanya jaribio la utendaji.

Kichujio Kikuu

• Ondoa kifuniko kwa kuinua pande za chini za kushoto na kulia ili kuondoa vipandio kisha uvute mbele na uinue.

  Tahadhari zinapaswa kuchukuliwa ili kuzuia kuvuta vumbi au uchafu hatari uliyohifadhiwa kwenye kichujio kikuu na ndani ya kifuniko.
• Vuta pembe za kichujio kikuu ili kuondoa vipuli vinne vya kubonyeza kutoka kwenye nyumba.
• Tupa kulingana na kanuni za afya na usalama za eneo lako. Usiwahi kutumia tena kichujio kikuu.
• Futa kwa kitambaa kibichi ili kuondoa vumbi lolote lililoachika kutoka ndani ya kifuniko na nyumba.
• Weka kichujio kikuu kipya kwa kuambatisha vipuli viwili vya kubonyeza kwenye nyumba. Saidia nyumba na ubonyeze kando ya kingo za kichujio kikuu, ambatanisha ncha nyingine kwenye vipuli viwili vya kubonyeza. Hakikisha muhuri wa kichujio umekaa kikamilifu kwenye nyumba. Shusha kifuniko na usukume nyuma ili kuingiza vipandio kwenye mashimo. Hakikisha vipandio vimeingizwa kikamilifu kwenye mashimo. Fanya jaribio la utendaji kama ilivyoelezwa hapo awali.

Muhuri wa Uso

• Vuta muhuri wa uso kutoka kwenye ukanda wa kufunga ndoano kwenye fremu ya kikinga.
• Weka kituo cha muhuri wa uso mbadala na uambatanishe upande wa nailoni uliyosuguliwa kwenye ukanda wa kufunga ndoano chini ya fremu ya kikinga. Endelea kuambatisha muhuri wa uso kwenye fremu ya kikinga na uhakikishe hakuna mapengo kwenye ncha ya muhuri wa uso na fremu ya kikinga.
• Rekebisha msimamo wa muhuri wa uso ili kufikia mawasiliano ya karibu kuzunguka uso.

Mkono wa kusanyiko la kitambaa cha kichwa umerekebishwa ili kupunguza shinikizo kwenye mahekalu.

Kitambaa cha Jasho

• Vuta kando ili kutenganisha vifunga ndoano na uondoe kitambaa cha jasho kutoka kwenye kitambaa cha kichwa. Ubadilishaji wa kitambaa cha jasho ni kinyume cha utaratibu hapo juu. Hakikisha uso wa povu umewekwa dhidi ya kitambaa cha kichwa na nyufa zimewekwa kikamilifu juu ya kitambaa cha kichwa.

Kitambaa cha Kichwa

• Vuta kando ili kutenganisha vifunga ndoano ili kuondoa kitambaa cha jasho kutoka kwenye kitambaa cha kichwa.
• Ondoa kila ncha ya muhuri wa uso kutoka kwenye kitambaa cha kichwa.
• Fungua na uondoe mkono (4). Sukuma pini ya egemeo (1) nje kupitia washer wa kifuniko (3), washer wa torque (2) na kitambaa cha kichwa. Rudia kwa upande ulio kinyume ili kutoa kitambaa cha kichwa na uondoe washer za torque (2).
• Ubadilishaji wa kitambaa cha kichwa ni kinyume cha utaratibu hapo juu. Hakikisha washer za torque (2) zimekusanywa kwenye kitambaa cha kichwa kwa usahihi.

Kipande cha Juu cha Kikinga

• Menya mlinzi wa kikinga na uhakikishe uso wa kikinga ni safi.
• Menya karatasi ya nyuma kutoka kwenye vipande vya wambiso kwenye mlinzi mbadala wa kikinga. Weka katikati kwenye uso wa kikinga, bonyeza chini vipande vya wambiso na uondoe karatasi ya kinga.

Kitengo cha Feni-Injini

• Ondoa kichujio kikuu na paketi/paketi za betri.
• Ondoa plagi ya kitengo cha feni-injini kutoka kwenye soketi (geuza pini ya kufunga kwenye kiunganishi cha kiume na uvute soketi kando). Toa kitengo cha feni-injini kutoka kwenye grometi ya kuhifadhi.
• Ubadilishaji wa kitengo cha feni-injini ni kinyume. Cha utaratibu hapo juu (zingatia mwelekeo wa feni). Uwekaji utarahisishwa na kikinga kilichoondolewa na kwa matumizi ya kilainishi chenye msingi wa maji kama vile sabuni ya maji. Weka kiasi kidogo cha kilainishi kuzunguka ndani ya grometi ya kuhifadhi kabla ya kuingiza feni. Fanya jaribio la utendaji.

  Shikilia feni kwa pande pekee, usisukume au kuweka shinikizo lolote kwenye blade za feni.

Kikinga

• Ondoa kichupo kutoka katikati ya kikinga na ushushe kifuli. Bonyeza kwa uangalifu pande za kikinga na uinue kutoka kwenye fremu ya kikinga.
• Inamisha kikinga mbadala na uingize juu na pande kwenye fremu ya kikinga kuhakikisha kwamba vichupo vya juu vya kikinga vinateleza nje ya fremu. Zungusha chini ya kikinga mahali pake, inua kifuli na uingize latch kupitia shimo la katikati la kikinga.

MCHORO WA VIPURI VYA AIRSHIELD

AIRSHIELD - ORODHA YA VIPURI

Kipengee	Idadi	Maelezo	Rejea.
1	1	Feni/Motari	WP-AIR/01
2	1	Kiashiria cha Mtiririko wa Hewa	WP-AIR/02
3	1	Kizibo cha Uso	WP-AIR/03
4	1	Kitambaa cha Kichwa	WP-AIR/04
5	1	Kitambaa cha Jasho	WP-AIR/05
6	1	Mfuko wa Kubeba	WP-AIR/06
7	1	Kinga Uso	WP-AIR/07
8	1	Jalada	WP-AIR/08
9	1	Pedi ya Nyuma ya Faraja	WP-AIR/09
10	-
11	2	Pini ya Mzunguko	WP-AIR/11
12	2	Kiosha cha Jalada	WP-AIR/12
13	2	Kiosha cha Mvuto	WP-AIR/13
14	2	Kitufe	WP-AIR/14
15	-
16	1	Chaja 230v Uingereza - PLP1100	AIR/5/UK
	1	Chaja 220v Ulaya - PLP1110	AIR/5/EURO
	1	Chaja 230v Australia/New Zealand - PLP 1130	AIR/5/ANZ
17	1	Betri Saa 4 - 3.6 volt DC	AIR/4
18	0	Kioo cha Kinga - Angavu (pakiti ya 10)	AIR/3C
19	0	Kichujio cha THP2 (pakiti ya 3)	AIR/1
20	0	Kichujio Awali (pakiti ya 3)	AIR/2
21	1	Kadi ya Rekodi ya COSHH	LEAF/AIR/CRC
22	1	Mwongozo	MANU/AIR

Trend Machinery & Cutting Tools Ltd.
Odhams Trading Estate St Albans Road
Watford WD24 7TR England
Maswali: 0800 487363
Usaidizi wa Kiufundi: 0044 (0) 1923 224681
Faksi: 0044 (0) 1923 236879
Barua pepe: mailserver@trendm.co.uk
WWW: www.trendmachinery.co.uk

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa trend AIRSHIELD

Lugha zinazopatikana
