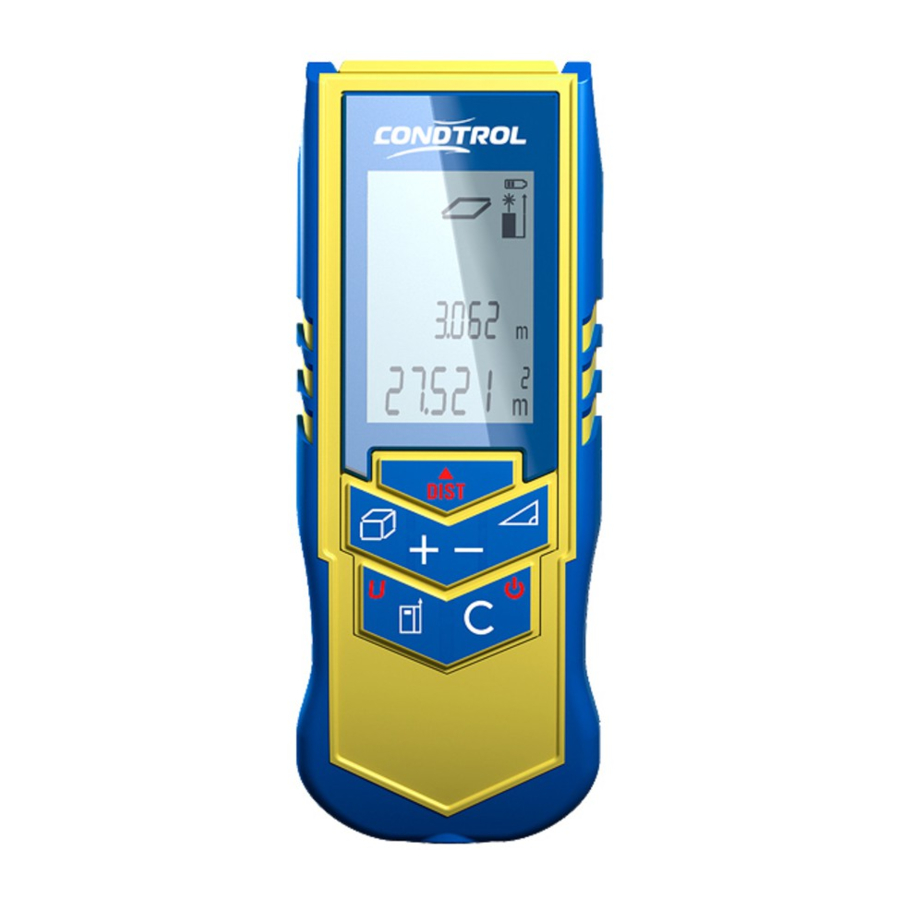

CONDTROL X1 - Lazer Mesafe Ölçer Kullanım Kılavuzu

Güvenlik talimatları kitapçığın arka tarafında bulunmaktadır. Güvenlik talimatları ve kullanım kılavuzu, ürünü ilk kez kullanmadan önce dikkatlice okunmalıdır.

TAM SET

Lazer mesafe ölçer - 1
Pil - 1
Taşıma çantası - 1
Kullanım kılavuzu - 1

BAŞLANGIÇ

PİL TAKMA/DEĞİŞTİRME

1. Pil bölmesi kapağını çıkarın ve el kayışını takın.
2. Doğru polariteye dikkat ederek pili takın
3. Pil kapağını kapatın. Sembol ekranda sürekli olarak yanıp söndüğünde pili değiştirin.
   Korozyon tehlikesini önlemek için uzun süre kullanmadığınız zamanlarda pili çıkarın.

Not:

• Gösterge şarj olmadığını gösterdiğinde pili değiştirin .
• Pil şarj göstergesi bir bölüm gösteriyorsa, yaklaşık 100 ölçüm yapabilirsiniz .
• Pil azaldığında güç göstergesi yanıp söner .

CİHAZIN KULLANIMI

• Doğrusal mesafelerin ölçümleri.
• Dolaylı ölçümlerin yapılması (Pisagor yöntemi).
• Alan ve hacim hesabı.
• Minimum/maksimum ölçümler.

REFERANS NOKTASINI DEĞİŞTİRME

Cihaz iki noktadan ölçüm yapabilir:

• Cihazın arka kenarından
• Cihazın ön kenarından

Referans noktalarının değiştirilmesi düğmesine art arda basılarak yapılır. Böylece ilgili gösterge ekranda yanar.

ÇALIŞMA

1. Kemer tutucu
2. LCD Ekran
3. Açma/Ölçme düğmesi
4. Artı ( + )/eksi ( - ) düğmesi
5. Alan/hacim/duvar alanı düğmesi
6. Dolaylı ölçüm düğmesi
7. Referans düğmesi/Ölçü birimi
8. Kapama/Temizleme düğmesi

Ekran

1. «+» veya « -» sembolü
2. Minimum ölçüm
3. Tekli / sürekli ölçüm
4. Alan/hacim/Dolaylı ölçüm
5. Ana hat
6. Pil durumu
7. Lazer aktif
8. Ölçüm referansı
9. Ölçü birimleri

TEKNİK VERİLER

* Gün ışığında veya hedef zayıf yansıma özelliklerine sahipse, ölçüm aralığını artırmak için bir hedef plaka kullanın

** elverişli koşullarda (iyi hedef yüzey özellikleri, oda sıcaklığı) 10 m'ye (33 ft) kadar. Yoğun güneş ışığı, zayıf yansıtan hedef yüzeyi veya yüksek sıcaklık değişimleri gibi elverişsiz koşullarda, 10 m (33 ft) üzerindeki mesafelerde sapma ± 0,25 mm/m (± 0,003 in/ft) artabilir

MENÜ FONKSİYONLARI

AYAR

Birim Ayarı

Aşağıdaki birim ayarlanabilir:

1. Ölçü birimlerini değiştirmek için U tuşunu basılı tutun.
2. Bir sonraki birime geçmek için 1. adımı tekrar edin.

Bip

Bipi açıp kapatabilirsiniz + - . Değiştirmek için daha uzun süre basın.

Ekran-tuş takımı arka ışığı

Ekranın otomatik aydınlatması. Arka ışık kapatılamaz. Ölçüm cihazını her açtığınızda veya herhangi bir düğmeye bastığınızda – arka ışık 30 saniye boyunca açılır.

Tek mesafe ölçüm modu

bir kez basın. Ürünü etkinleştirin ve kontrol için tüm sembolleri görüntüleyin. Ekran bekleme modu. Ölçüm cihazı açılırken duraklama mümkün olduğunca kısa olmalıdır. Tek modda ölçüm süresi, <15m mesafede %90 Kodak gri kart için < 0.5sn olmalıdır. Aydınlatma koşulu <2000 LUX. İç mekan.

Ölçmek istediğiniz nesneyi hedeflemek için lazer ışınını açmak için düğmesine basın.

1		Sonuç alt (büyük) dizede görünür. Lazer kapatıldı.
2	bir kez daha basın	Lazer hedefleme için açılır. Önceki sonuç ikinci dizeye taşınır.
3		Yeni ölçülen sonuç "büyük" alt dizede görünür. Lazer kapatıldı.

Sürekli mesafe ölçüm modu

Sürekli ölçüm moduna geçmek için düğmeyi basılı tutun, lazer ışını da etkinleştirilecektir. Veriler eş zamanlı olarak görüntülenecektir. Üst dizede minimum, Alt büyük dizede geçerli değer.

Sürekli lazeri durdurmak için veya düğmelerinden herhangi birine basın. Ekrandaki son uzunluk ekranını yakalayın.

Sürekli modda ölçüm süresi, <15m mesafede %90 Kodak gri kart için < 0.3sn olmalıdır. Aydınlatma koşulu <2000 LUX. İç mekan.

Toplama / Çıkarma

Basarak hedefleme için lazer açılıyor

1	Ölçmek için bir kez daha basın	Sonuç alt (büyük) dizede görünür
2	Uygun eylemi seçmek için + - düğmesine bir veya iki kez basın	İşaret + veya - görünür Önceki sonuç üst dizeye taşınır.
3		Lazer hedefleme için açılır.
4		Ölçülen sonuç üst dizede görünür. Hesaplanan değer alt (büyük) dizede görünür.

Son adım iptal edildi.

Alan

1	düğmesine bir kez basın	sembolü ekranda görünür.
2	İlk uzunluk ölçümünü (yükseklik) almak için bu düğmeye basın	Ölçülen sonuç üst dizede görünür.
3	İkinci uzunluk ölçümünü (genişlik) almak için bu düğmeye basın	Ölçülen sonuç üst dizede görünür. Hesaplanan alan alt (büyük) dizede metrekare (ft/in) cinsinden görünür.

Son adımı iptal etmek için düğmesine bir kez basın.
Bu modu iptal etmek için düğmesine iki kez basın.

Hacim

1	düğmesine iki kez basın.	sembolü ekranda görünür
2	İlk uzunluk ölçümünü (yükseklik) almak için bu düğmeye basın	Ölçülen sonuç üst dizede görünür
3	İkinci uzunluk ölçümünü (genişlik) almak için bu düğmeye basın	Ölçülen sonuç üst dizede görünür.
4	Üçüncü uzunluk ölçümünü (uzunluk) almak için bu düğmeye basın	Geçerli ölçüm (uzunluk) üst dizede görünür. Alt (büyük) dizede hesaplanan sonuç metreküp (ft/in) cinsinden görünür

Son adımı iptal etmek için düğmesine bir kez basın.
Bu modu iptal etmek için düğmesine iki kez basın.

Basit Pisagor

Yüksekliği dolaylı olarak ölçmek için Pisagor Teoremini (a²+b²=C²) kullanın.

1	Basit Pisagor fonksiyonuna geçmek için düğmesine bir kez basın	sembolü ekranda görünür
2	Üçgenin ilk (uzun) kenarını ölçmek için bu düğmeye basın	Ölçülen sonuç (Hipotenüs) üst dizede görünür
3	Üçgenin ikinci (kısa) kenarını ölçmek için bu düğmeye basın	Önceden ölçülen sonuç kaybolur, geçerli değer (Katet) üst dizede görünür. Hesaplanan KATET alt (büyük) dizede görünür.

Son adımı iptal etmek için düğmesine bir kez basın.
Bu modu iptal etmek için düğmesine iki kez basın.

MESAJ KODLARI

Aşağıdaki hatalar düzeltilebilir:

ÖLÇÜM KOŞULLARI

Ölçüm aralığı

Aralık 30 m ile sınırlıdır.
Gece veya alacakaranlıkta ve hedef gölgede ise, hedef plakası olmadan ölçüm aralığı artar. Gündüz veya hedef zayıf yansıma özelliklerine sahipse, ölçüm aralığını artırmak için bir hedef plakası kullanın.

Hedef yüzeyler

Renksiz sıvılara (örn. su) veya tozsuz cam, Strafor veya benzeri yarı geçirgen yüzeylere doğru ölçüm yaparken ölçüm hataları oluşabilir. Yüksek parlaklığa sahip yüzeylere nişan almak lazer ışınını saptırabilir ve ölçüm hatalarına yol açabilir. Yansıtıcı olmayan ve koyu yüzeylere karşı ölçüm süresi artabilir.

Bakım

Cihazı suya batırmayın. Kiri nemli, yumuşak bir bezle silin.
Agresif temizlik maddeleri veya solüsyonlar kullanmayın. Cihazı bir teleskop veya kamera gibi kullanın.

Garanti

Condtrol X1, CONDTROL Ltd.'den bir yıl garanti ile birlikte gelir.

GÜVENLİK TALİMATLARI

Kullanım Kılavuzu kitapçığın ilk bölümünde bulunur ve Güvenlik Talimatlarının bir parçasını oluşturur. Bu ürünü kullanmadan önce Güvenlik Talimatlarını ve Kullanım Kılavuzunu dikkatlice okuyun. Cihazdan sorumlu kişi, tüm kullanıcıların bu talimatları anladığından ve bunlara uyduğundan emin olmalıdır.

Kullanılan semboller

Güvenlik Talimatlarında kullanılan semboller aşağıdaki anlamlara gelir:

Kaçınılmadığı takdirde ölüm veya ciddi yaralanmaya neden olacak potansiyel olarak tehlikeli bir durumu veya istenmeyen bir kullanımı belirtir.

Kaçınılmadığı takdirde küçük yaralanmaya ve/veya önemli maddi, finansal ve çevresel hasara neden olabilecek potansiyel olarak tehlikeli bir durumu veya istenmeyen bir kullanımı belirtir.

Ürünün teknik olarak doğru ve verimli bir şekilde kullanılmasını sağladıkları için pratikte uyulması gereken önemli paragraflar.

Yasak kullanım

• Talimat olmadan cihazı kullanmak
• Belirtilen sınırların dışında kullanmak
• Güvenlik sistemlerinin devre dışı bırakılması ve açıklayıcı ve tehlike etiketlerinin çıkarılması. Aletler (tornavidalar vb.) kullanılarak ekipmanın açılması, belirli durumlar için özel olarak izin verilmediği sürece
• Üründe değişiklik veya dönüştürme yapmak
• Yanlış kullanımdan sonra kullanmak
