Fluke 233 - True-rms Uzaktan Ekranlı Dijital Multimetre

İçerikler

1 Giriş
2 Güvenlik Bilgileri
3 Özellikler
4 Hata Mesajları
5 Uzaktan Çalıştırma
6 Sigorta Testi
7 Pil Değiştirme
8 Genel Teknik Özellikler
9 SINIRLI GARANTİ VE SORUMLULUĞUN SINIRLANDIRILMASI
10 Fluke ile Nasıl İletişime Geçilir
11 Referanslar
12 Kılavuzu indir
13 Diğer Dillerde

Giriş

Fluke 233 (bundan sonra Ölçüm Cihazı olarak anılacaktır), elektrik ve elektronik devre ölçümleri için kompakt ve kullanımı kolay bir araçtır.

Ölçüm Cihazını kullanmadan önce "Güvenlik Bilgileri"ni okuyun.

Güvenlik Bilgileri

Ölçüm Cihazı aşağıdakilerle uyumludur:

ISA-82.02.01
CAN/CSA C22.2 No. 61010-1-04
ANSI/UL 61010-1:2004
EN 61010-1:2001
EN 61326-1:2006
EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006
ETSI EN 300 489 V1.8.1:2008
FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID: T68-F233
RSS-210 IC: 6627A-F233
Ölçüm Kategorisi III, 1000V, Kirlilik Derecesi 2
Ölçüm Kategorisi IV, 600V, Kirlilik Derecesi 2

Bu kılavuzda, bir Uyarı, kullanıcı için tehlikeli bir duruma neden olan koşulları ve prosedürleri tanımlar. Bir Dikkat, Ölçüm Cihazına, test altındaki ekipmana zarar verebilecek veya kalıcı veri kaybına neden olabilecek koşulları ve prosedürleri tanımlar.

Ölçüm Cihazı üzerinde ve bu kılavuzda kullanılan semboller Tablo 1'de gösterilmiştir.

Olası elektrik çarpmasını veya kişisel yaralanmayı önlemek için şu yönergeleri izleyin:

Bu Ölçüm Cihazını yalnızca bu kılavuzda belirtildiği gibi kullanın, aksi takdirde koruma tehlikeye girebilir.
Ölçüm Cihazı hasarlıysa kullanmayın. Ölçüm Cihazını kullanmadan önce kasayı inceleyin. Çatlak veya eksik plastik olup olmadığını kontrol edin. Terminallerin etrafındaki yalıtıma dikkatlice bakın.
Ölçüm Cihazını çalıştırmadan önce pil kapağının kapalı ve kilitli olduğundan emin olun.
Pil göstergesi () göründüğünde pilleri değiştirin.
Ölçüm Cihazı tabanındaki pil kapağı açılmadan önce test uçlarını Ölçüm Cihazından çıkarın.
Test uçlarını hasarlı yalıtım veya açıkta kalan metal açısından inceleyin. Süreklilik için test uçlarını ölçün. Ölçüm Cihazını kullanmadan önce hasarlı test uçlarını değiştirin.
Terminaller arasında veya bir terminal ile toprak arasında, Ölçüm Cihazı üzerinde gösterilen nominal voltajdan daha fazlasını uygulamayın.
Pil kapağı çıkarılmış veya kasa açıkken Ölçüm Cihazını çalıştırmayın.
>30 V ac rms, 42 V ac tepe veya 60 V dc voltajların etrafında dikkatli olun. Bu voltajlar şok tehlikesi oluşturur.
Yalnızca kılavuzda belirtilen yedek sigortayı kullanın.
Ölçümler için doğru terminalleri, fonksiyonu ve aralığı kullanın.
Yalnız çalışmayın.
Akım ölçümleri için, devre gücünü kestikten sonra Ölçüm Cihazını devreye bağlayın. Ölçüm Cihazını her zaman devre ile seri hale getirin.
Canlı test ucundan önce ortak test ucunu bağlayın ve ortak test ucundan önce canlı test ucunu çıkarın.
Ölçüm Cihazı yanlış çalışıyorsa kullanmayın. Koruma tehlikeye girebilir. Emin değilseniz, Ölçüm Cihazını incelettirin.
Ölçüm Cihazını patlayıcı gaz, buhar yakınında veya nemli veya ıslak ortamlarda kullanmayın.
Ölçüm Cihazı gücü için yalnızca belirtilen 1,5 V AA pilleri (Ölçüm Cihazı tabanında üç ve ekranda iki adet), doğru şekilde takılmış olarak kullanın.
Tehlikeli yerlerdeyken yerel ve ulusal güvenlik gereksinimlerine uyun.
Yalnızca Ölçüm Cihazı ile aynı voltaj, kategori ve amper değerlerine sahip ve bir güvenlik kuruluşu tarafından onaylanmış test uçlarını kullanın.
Ölçüm Cihazının doğru çalıştığından emin olmak için önce bilinen bir voltajı ölçün. Emin değilseniz, Ölçüm Cihazını incelettirin.
Tehlikeli çalışma alanlarındayken, yerel veya ulusal yetkililer tarafından belirtildiği şekilde koruyucu ekipman kullanın.
Kullanmadan önce test uçlarının sürekliliğini ölçün. Direnç yüksek veya gürültülüyse kullanmayın.
Ölçüm Cihazında yalnızca belirtilen yedek parçaları kullanın.
Parmaklarınızı problardaki parmak koruyucularının arkasında tutun.

Ölçüm Cihazına veya test altındaki ekipmana zarar vermemek için şu yönergeleri izleyin:

Diyot testleri yapmadan veya direnç, süreklilik veya kapasitansı ölçmeden önce devre gücünü kesin ve tüm yüksek voltajlı kapasitörleri deşarj edin.
Tüm ölçümler için doğru terminalleri, fonksiyonu ve aralığı kullanın.
Akım ölçümünden önce sigorta testini yapın.

Tablo 1. Elektriksel Semboller

	AC (Alternatif Akım)		Toprak hattı
	DC (Doğru Akım)		Sigorta
	Tehlikeli voltaj		Avrupa Birliği direktiflerine uygundur.
	Tehlike Riski. Önemli bilgi. Kılavuza bakın.		İlgili Kanada Standartlar Birliği direktiflerine uygundur.
	Pil. Gösterildiğinde pil zayıf.		Çift yalıtımlı
	Süreklilik testi veya süreklilik bip sesi.		Kapasitans
CAT III	IEC Ölçüm Kategorisi III CAT III ekipmanı, dağıtım panoları, besleyiciler ve kısa devreler ve büyük binalardaki aydınlatma sistemleri gibi sabit ekipman tesisatlarındaki ekipmanlarda geçici durumlara karşı korumaya sahiptir.	CAT IV	IEC Ölçüm Kategorisi IV CAT IV ekipmanı, bir elektrik sayacı veya bir havai veya yeraltı şebeke servisi gibi birincil besleme seviyesinden gelen geçici durumlara karşı korumaya sahiptir.
	Bu ürünü ayrıştırılmamış belediye atığı olarak atmayın. Geri dönüşüm verileri için Fluke web sitesine gidin.		Diyot
	TÜV Ürün Hizmetleri tarafından incelenmiş ve lisanslanmıştır.		İlgili Avustralya standartlarına uygundur.

Özellikler

Ölçüm cihazı özelliklerinin kısa açıklamalarıyla birlikte listesi için Tablo 3 ila 4'e bakın.

Tablo 2. Ekran


No.	Sembol	Gösterge
1		MIN MAX AVG modu açık.
2	MAX MIN AVG	Gösterilen maksimum, minimum veya ortalama ölçüm.
3		Ekran tutma açık. Ekran ölçümü dondurur.
4		Radyo bağlantı göstergesi.
5	°C, °F	santigrat derece, fahrenheit derece
6	A	amper (amps)
	V, mV	volt, milivolt
	μF, nF	mikrofarad, nanofarad
	DC AC	Doğru akım veya alternatif akım.
	Ω, MΩ, kΩ	ohm, megaohm, kiloohm
	Hz, kHz	hertz, kilohertz
7	uzak	Ekran modülü için düşük pil uyarısı.
8	Manuel Aralık	Manuel aralık ayarlandı.
9	Otomatik Aralık	Otomatik aralık ayarlandı.
10	ölçüm cihazı	Ölçüm cihazı tabanı için düşük pil uyarısı.
11		Diyot test modu.
12		Süreklilik testi.
13		Giriş negatif bir değerdir.
14		Tehlikeli voltaj. Ölçülen giriş voltajı ≥30 V veya voltaj aşırı yük durumu (OL). Frekans ölçümleri >1 kHz için,  sembolü ve yüksek voltaj LED'i belirtilmemiştir.

Tablo 3. Girişler


No.	Terminal	Açıklama
1	A	0 A ila 10,00 A akım ölçümleri için giriş.
2	COM	Tüm ölçümler için ortak terminal.
3		Voltaj, süreklilik, direnç, diyot, kapasitans, sıcaklık ve frekans ölçümleri için giriş.

Tablo 4. Fonksiyon Anahtarı Konumları

Anahtar Konumu	Açıklama
Hz (düğme)	0,06 ila 1000 V arası AC voltajı. 5 Hz ila 50 kHz arası frekans.
	0,001 V ila 1000 V arası DC voltajı.
	6,0 ila 600,0 mV arası AC voltajı, dc bağlantılı. 0,1 ila 600,0 mV arası DC voltajı.
	0,1 Ω ila 40 MΩ arası Ohm.
	Süreklilik bip sesi <20 Ω değerinde açılır ve >250 Ω değerinde kapanır.
	1 nF ila 9999 μF arası Farad.
	Diyot Testi. Giriş voltajı >2,0 V olduğunda ekranda OL görünür.
	Sıcaklık.
Hz (düğme)	0,1 A ila 10 A arası AC akımı (>10 ila 20 A, 30 saniye açık, 10 dakika kapalı). >10,00 A ekranı yanıp söner. >20 A, OL gösterilir. DC bağlantılı. 45 Hz ila 5 kHz arası frekans.
	0,001 A ila 10 A arası DC akımı (>10 ila 20 A, 30 saniye açık, 10 dakika kapalı). >10,00 A ekranı yanıp söner. >20 A, OL gösterilir.
Not: Tüm ac fonksiyonları gerçek-rms'dir. AC voltajı ac bağlantılıdır. AC mV ve ac amper dc bağlantılıdır.

Hata Mesajları

Tablo 5, olası hata mesajlarını ve hatayı temizleme adımlarını içerir.

Tablo 5. Hata Mesajları

Hata Mesajları
	Ölçüm cihazının çalışabilmesi için ekran modülü pillerinin değiştirilmesi gerekir.
	Ölçüm cihazının çalışabilmesi için ölçüm cihazı tabanı pillerinin değiştirilmesi gerekir.
	Kalibrasyon gerekli. Ölçüm cihazının çalışabilmesi için ölçüm cihazı kalibrasyonu gereklidir.
	Dahili hata. Ölçüm cihazının çalışabilmesi için onarılması gerekir.
	Ölçüm cihazı tabanıyla radyo bağlantısı kaybı.

Uzaktan Çalıştırma

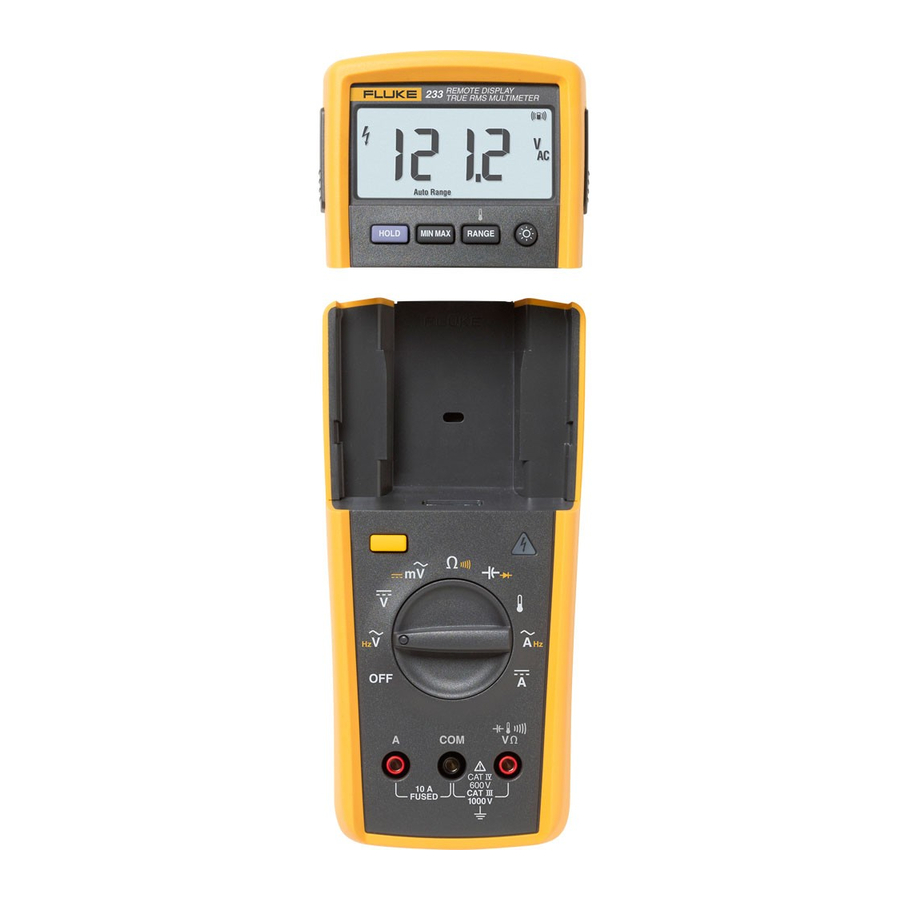

Şekil 1. Ekran Modülü Ayrımı

Şekil 2. Ekran Modülünü Ölçüm Cihazı Tabanına Yerleştirme

Sigorta Testi

Şekil 3. Sigorta Testi

Pil Değiştirme

Şekil 4. Ekran Modülü Pilinin Çıkarılması

Şekil 5. Ölçüm Cihazı Tabanı Pilinin Değiştirilmesi

Genel Teknik Özellikler

Herhangi bir terminal ile toprak arasındaki maksimum voltaj: 1000 V rms

uyarı A girişleri için sigorta: 11 A, 1000 V 17000A kesme kapasitesi Sigorta

Rakım

Çalışma: 2.000 metre
Depolama: 12.000 metre

Sıcaklık

Çalışma: -10°C ila +50°C
Depolama: -40°C ila +60°C

Sıcaklık katsayısı: 0.1 X (belirtilen doğruluk) / °C (< 18°C veya > 28°C)

Elektromanyetik Uyumluluk (EN 61326-1:2006):
3 V/m'lik bir RF alanında, doğruluk = belirtilen doğruluk, sıcaklık hariç: belirtilen doğruluk ±5°C (9°F)

Kablosuz Frekans: 2.4 GHz ISM Bandı 10 metre menzil

Bağıl Nem: Maksimum yoğuşmasız, 35°C'de %90, 40°C'de %75, 50°C'de %45, 40 MΩ aralığı için %0 ila %70

Pil Tipi

Metre tabanı: Üç AA Alkalin pil, NEDA 15A IEC LR6
Ekran modülü: İki AA Alkalin pil, NEDA 15A IEC LR6

Pil Ömrü: 400 saat tipik (Alkalin)

Şok: IEC 61010'a göre 1 Metre düşme 6 taraf

Güvenlik Uyumluluğu:

ANSI/ISA S82.01-2004, CSA 22.2 No. 61010-1-04 ile 1000 V'a kadar uyumludur
Ölçüm Kategori III ve 600 V Ölçüm Kategori IV.

Sertifikalar: CSA, TÜV (EN61010), ; (N10140),VDE, GOST

SINIRLI GARANTİ VE SORUMLULUĞUN SINIRLANDIRILMASI

Bu Fluke ürünü, satın alma tarihinden itibaren üç yıl boyunca malzeme ve işçilik kusurlarına karşı garantilidir. Bu garanti, sigortaları, tek kullanımlık pilleri veya kaza, ihmal, yanlış kullanım, değişiklik, kirlenme veya anormal çalışma veya taşıma koşullarından kaynaklanan hasarları kapsamaz. Satıcıların Fluke adına başka herhangi bir garanti verme yetkisi yoktur. Garanti süresi boyunca servis almak için, iade yetkilendirme bilgileri almak üzere en yakın Fluke yetkili servis merkeziyle iletişime geçin, ardından ürünü sorunun açıklamasıyla birlikte o Servis Merkezine gönderin.

BU GARANTİ SİZİN TEK ÇÖZÜMÜNÜZDÜR. BELİRLİ BİR AMACA UYGUNLUK GİBİ BAŞKA HİÇBİR GARANTİ AÇIK VEYA ZIMNİ OLARAK VERİLMEZ. FLUKE, HERHANGİ BİR NEDEN VEYA TEORİDEN KAYNAKLANAN HİÇBİR ÖZEL, DOLAYLI, ARIZİ VEYA SONUÇSAL ZARAR VEYA KAYIPTAN SORUMLU DEĞİLDİR. Bazı eyaletler veya ülkeler zımni bir garantinin veya arızi veya sonuçsal zararların hariç tutulmasına veya sınırlandırılmasına izin vermediğinden, bu sorumluluk sınırlaması sizin için geçerli olmayabilir.

Fluke Corporation
P.O. Box 9090
Everett, WA 98206-9090
U.S.A.

Fluke Europe B.V.
P.O.Box 1186
5602 BD Eindhoven
The Netherlands

Fluke ile Nasıl İletişime Geçilir

Bir Fluke temsilcisiyle konuşmak için aşağıdaki telefon numaralarından birini kullanın:

Teknik Destek ABD: 1-800-44-FLUKE (1-800443-5853)
Kalibrasyon/Onarım ABD: 1-888-99-FLUKE (1-888- 993-5853)
Kanada: 1-800-36-FLUKE (1-800-363-5853)
Avrupa: +31 402-675-200
Japonya: +81-3-3434-0181
Singapur: +65-738-5655
Dünyanın herhangi bir yerinden: +1-425-446-5500 Veya Fluke'un web sitesini ziyaret edin: www.fluke.com.
Ürününüzü kaydetmek için şu adresi ziyaret edin: http://register.fluke.com.
