Bu ürün hakkında

Eşleştirmesi kolay ve bisiklet ışıklarının gidondan kontrolünü çocuk oyuncağı haline getiren küçük bir ANT+ ve Bluetooth kablosuz uzaktan kumanda. Çok yönlü uzaktan kumanda hem yol hem de MTB gidonlarına monte edilebilir ve 4 adede kadar ışıkla eşleştirilebilir.

Transmitr MicroRemote'u kullanmak için bisikletinize monte edilmiş ANT+ uyumlu ışıklara sahip olmanız gerekir.

Uyumlu Bontrager ışıkları:

Ion Pro RT
Ion 200 RT
Ion 450 RT
Flare RT
Ion 800 RT
Ion 700 RT
Ion 350 RT
Diğer ANT+ uyumlu ışıklar

Başka bir ışığı ayarlamak için lütfen ışığınızla birlikte gelen kılavuza bakın.

Başlamadan önce

Bu kurulumun iki aşaması vardır: ışıkları uzaktan kumandayla eşleştirmek ve ışıkları ve uzaktan kumandayı bisiklete takmak. Işıkları bisiklete takmadan önce uzaktan kumandayla eşleştirmek en kolayıdır.

Pil aktivasyonu

Açmak için saat yönünün tersine çevirin uzaktan kumanda. Üst yarıyı monte edilmiş halde tutun.
Pil aktivasyonunu çekin sekme.
Kapatmak için uzaktan kumandayı saat yönünde çevirin.

Eşleştirme hakkında bir not
Tek bir eşleştirme oturumunda Transmitr MicroRemote'a dört adede kadar ANT+ uyumlu ışık eşleştirilebilir. Uzaktan kumanda, eşleştirme modundayken, her etkinleştirilmiş ışığı otomatik olarak arayacak ve sırayla tek tek eşleştirecektir. Eşleştirme işlemi, ön ışık veya arka ışık olmasına bakılmaksızın tüm ANT+ uyumlu ışıklar için aynıdır.

NOT: Tüm ışıklar aynı sürekli prosedürde eşleştirilmelidir. Daha sonra bir ışık eklemeyi seçerseniz, o zaman her ışığı tekrar eşleştirmeniz gerekecektir.

Eşleştirme

Başlamadan önce, uzaktan kumandayı ve tüm ışıkları birbirinden 15 cm (6 inç) mesafeye yerleştirin.

NOT: Yanlışlıkla eşleştirmeyi önlemek için diğer ANT+ uyumlu ışıklardan 4,5 metre (15 fit) uzaklaşın.
Eşleştirmek istediğiniz tüm ışıklar için, her ışığı açın ve ardından tekrar kapatın.
NOT: Bu adımı tamamladıktan sonra, eşleştirme tamamlanana kadar ışığın güç düğmesine tekrar basmayın.
Uzaktan kumandadaki düğmeyi en az 15 saniye basılı tutun. Başparmağınızı uzaktan kumanda düğmesinin üzerine yerleştirin, böylece düğmenin altında kırmızı ışığın yanıp söndüğünü görebilirsiniz. Yeşil/kırmızı ışık yanıp sönmeye başladığında düğmeyi bırakın.

NOTLAR: Eşleştirme işlemine girildiğinde, önceden depolanmış tüm eşleştirmeler kaldırılır.
Bir ışık yanlışlıkla eşleştirilirse, eşleştirme işlemine tekrar başlayın.

Uzaktan kumanda bir ışık ararken, LED kırmızı renkte yanıp söner. Uzaktan kumanda bir ışık bulduğunda, LED kırmızı yanıp sönmeden yeşil yanıp sönmeye dönüşecek ve bulunan ışık yanacaktır.
Uzaktan kumanda hala yeşil renkte yanıp sönerken, uzaktan kumandadaki düğmeye tek basın. Doğru ışığı eşleştirdiğinizi doğrulamak için LED, eşleştirilecek başka bir ışık bulmak için tekrar kırmızı renkte yanıp sönmeye başlayacaktır.
Eşleştirmek için her ışık için 4. ve 5. adımları tekrarlayın.
Eşleştirmeden çıkmak için, uzaktan kumanda kırmızı renkte yanıp sönerken düğmeye tek basın. 4 ışığa eşleştirme yapılıyorsa, uzaktan kumanda dördüncü ışık eşleştirildikten sonra eşleştirme modundan otomatik olarak çıkacaktır.

NOT: Herhangi bir zamanda 10 saniye beklemek de eşleştirme işlemini otomatik olarak sonlandıracaktır.

Eşleştirmeyi doğrulayın

Eşleştirilmiş tüm ışıkları açmak için uzaktan kumanda düğmesine çift tıklayın.
Işıkları kapatmak için uzaktan kumanda düğmesini 1 saniye basılı tutun.

Eşleştirilmiş ışıklarla uzaktan kumanda işlemi

Transmitr MicroRemote, ışıklar bir Garmin ile otomatik modda kullanılırken kullanıldığında, uzaktan kumanda Garmin'deki modu bireysel olarak değiştirmeyi devralacaktır. Bir kullanıcı otomatik modun tekrar çalışmasını istiyorsa, Garmin'de tekrar seçmeleri gerekecektir.

Uzaktan kumanda, temiz bir görüş hattı olduğu sürece 30 m (100 ft) içindeki mevcut ışıkları tanıyacaktır.

Tüm ışıkların açılması için çift tıklama gerekecektir.
Açıldıktan sonra, tek bir tıklama, ışık türüne bağlı olarak ön ışığın modunu değiştirecektir. Uzun bir basış, ışıklar açıksa onları kapatacaktır.
Ön ışık iki yapılandırmada çalışacaktır: Yüksek Mod Kontrolü veya Mod Seçimi. Kutudan çıktığı haliyle varsayılan deneyim Yüksek Mod Kontrolüdür.
Arka ışıklar yalnızca açılıp kapanacaktır.

Ön ışık yapılandırmaları

Her ışık, uzaktan kumanda ışığı kapattığında bulunduğu son modda açılacaktır.

Yüksek mod kontrolü

Kaydedilmiş bir mod yoksa, ışık DÜŞÜK olarak açılacaktır. Sonraki düğme basışları, ışığı YÜKSEK ve önceki mod arasında değiştirecektir.

Mod seçimi

Varsayılan olarak, kaydedilmiş bir durum yoksa, ışıklar DÜŞÜK olarak açılacaktır. Bundan sonra, her düğme basışı ışıkları mod listesinde ilerletecektir.
Örnek: Yüksek (tık) -> Orta (tık) -> Düşük (tık) -> Gece Flaş (tık) -> Gündüz Flaş

Ön ışık kontrol modunu değiştirin

Düğmeyi 8 saniye basılı tutun. Düğmeyi 8 ile 15 saniye arasında bırakırsanız, uzaktan kumanda yeni kontrol moduna geçecektir. Uzaktan kumandanın hangi modda olduğunu belirtmek için yanıp sönecektir: Kırmızı = Yüksek Mod Kontrolü; Yeşil = Mod Seçimi.

NOT: Düğmeyi 15 saniyeden önce bırakmazsanız, uzaktan kumanda eşleştirme moduna girecektir.

Arka ışıklar

Varsayılan ayar DÜŞÜK'tür. Kaydedilmiş modu değiştirmek için ışığı açın. Modu değiştirmek için arka ışıklardaki düğmeyi kullanın, ardından sistemi uzaktan kumandayı kullanarak kapatın.

Işık bulunamıyor

Bir ışıkla etkileşim kurmaya çalışıyorsanız ve uzaktan kumanda onu bulamıyorsa, uzaktan kumanda 2 saniye boyunca kırmızı renkte yanıp sönecektir. Ve eşleştirme işlemini tekrarlamanız gerekir.

Düşük pil

Işıklarınızdan birindeki pil %5'in altına düşerse, uzaktan kumanda 2 saniye boyunca sabit kırmızı renkte yanar. Bu yalnızca sistemi açarken veya sistemi kapatırken olacaktır.

Uzaktan kumandayı takın

Aşağıdaki takma yöntemleri, Mirco Uzaktan Kumandasını çeşitli gidon yapılandırmalarına takmanıza olanak tanır. Kayış, 22,2 mm kadar küçük çaplara kadar ve bir yol freni/vites kolundaki başlıklara kadar güvenli bir şekilde sarılacaktır.

Tutamakların yakınında 22,2 mm çap.
Yol çubuğunun ortasında 31,8 mm.
Yol çubuğunun Aero bölümü.
Yol bisikletinde fren/vites kolu başlığının altında.
İsteğe bağlı: Gidonun ucuna takmak için gidon ucu adaptörünü kullanın kurulum. Ayrı satılır. PN W588932.

Uzaktan kumanda pili

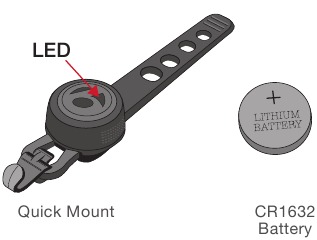

Pil şarj edilemez. Madeni para tipi CR1632 pil kullanır.

Pil kurulumu

Muhafaza ve kayış tertibatından çıkarmak için düğme tertibatını saat yönünün tersine çevirin.
Düğme tertibatını üst kapaktan dışarı itin.
Eski pili dışarı kaydırın ve uygun şekilde imha edin.
Yeni pili pil yuvasına kaydırın. Artı (+) tarafının size baktığından emin olun.
Pili ve düğmeyi üst muhafaza kapağına geri bastırın.
Düğme tertibatını muhafaza ve kayış tertibatına saat yönünde çeyrek tur çevirin.

Doğru şekilde monte edildiğinde küçük tırnaklar hizalanmalıdır.

Yasal Uygunluk Beyanları

Industry Canada Uyumluluğu

Bontrager Transmitr MicroRemote - (P/N 563210),
CAN ICES-3(B)/NMB-3(B) IC: 21334-563210

Bu cihaz, Industry Canada lisansından muaf RSS standard(lar)ına uygundur. Çalıştırma aşağıdaki iki koşula tabidir:

bu cihaz parazite neden olmayabilir ve
bu cihaz, cihazın istenmeyen şekilde çalışmasına neden olabilecek parazit dahil olmak üzere her türlü paraziti kabul etmelidir.

Bu Bontrager ekipmanı, kontrolsüz bir ortam için belirlenen FCC ve IC radyasyon maruz kalma sınırlarına uygundur. Transmitr Kablosuz Cihazının yayılan çıkış gücü, Industry Canada (IC) radyo frekansı maruz kalma sınırlarının altındadır. Bu ekipman, normal çalışma koşullarında kullanıcının vücuduyla doğrudan temas halindedir. Bu verici, başka bir anten veya vericiyle birlikte konumlandırılmamalı veya çalıştırılmamalıdır.

Industry Canada's REL'deki (Radyo Ekipmanı Listesi) listenin durumu aşağıdaki web adresinde bulunabilir: http://www.ic.gc.ca/app/sitt/reltel/srch/nwRdSrch.do?lang=eng
RF maruz kalma hakkında ek Kanada bilgileri de aşağıdaki web adresinde bulunabilir: http://www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08792.html

Avrupa Birliği Uyumluluğu

İletim Frekansı: 2,4 GHz
Bluetooth: 2402MHz ~ 2480MHz
ANT+: 2457MHz
Bluetooth Maksimum Güç: <6dBm ANT+ Maksimum Güç: <6dBm
Çalışma gücü: 3 V D C
Çalışma sıcaklığı: 0ºC ~50ºC
RF maruz kalma uyumluluk mesafesi 20 milimetredir.
Trek Bicycle Corporation ve Bontrager, Transmitr MicroRemote olarak tanımlanan kablosuz cihazların aşağıdaki Avrupa Direktiflerine uygun olduğunu beyan eder:

R&TTE Direktifi 1999/05/EC - RED 2014/53/EU
EMC Direktifi 2004/104/EC - EMCD 2014/30/EU
LVD Direktifi 2006/95/EC - LVD 2014/35/EU
RoHS Direktifi 2011/65/EU AB uygunluk beyanının tam metni, bayinizden veya aşağıdaki internet adresinden edinilebilir: http://www.bontrager.com/support
RoHS Direktifi 2015/863/EU
