Ariston Andris R10, R15, R30 - SU ISITICI Kılavuzu

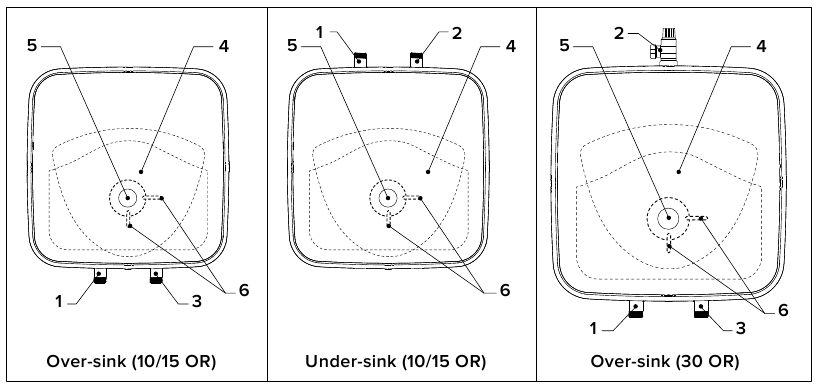

SU ISITICISININ AÇIKLAMASI

1. Sıcak su çıkışı (1/2" erkek BSP)
2. Sıcaklık ve basınç tahliye vanası (sadece 30 litre)
3. Soğuk su girişi (1/2" erkek BSP)
4. Kontrol yuvası
5. Ayarlama düğmesi
6. Isıtma neonu

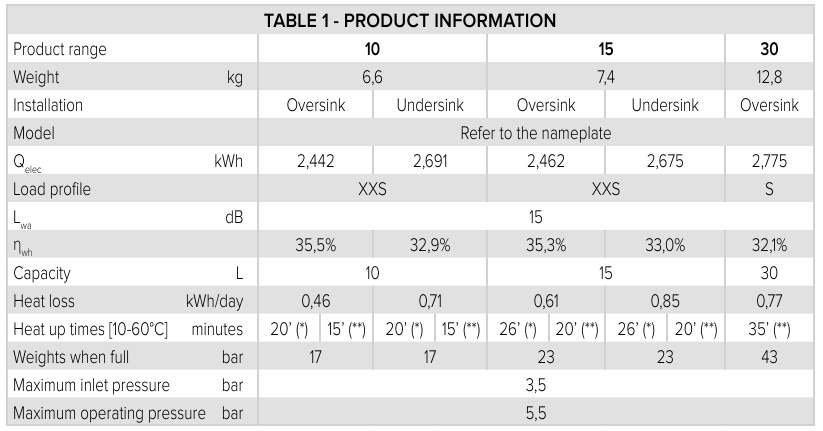

TEKNİK ÖZELLİKLER

Teknik özellikler için, isim plakasına bakın (isim plakası, su giriş/çıkış borularının yanında bulunur).

(*) 2000W / (**) 3000W
Tablodaki güç tüketimi verileri ve Ürün Veri Sayfasında (bu kılavuzun Ek A'sı) verilen diğer bilgiler, AB Direktifleri 812/2013 ve 814/2013 ile ilgili olarak tanımlanmıştır.
Regülatör düğmeleriyle donatılmış ürünler, üreticinin cihazın enerji sınıfını beyan etmek için kullandığı Veri Sayfasında (Ek A) gösterilen ayar koşulunda <kullanıma hazır> konumunda konumlandırılmış termostata sahiptir.

LÜTFEN BU KİTAPÇIĞI İLERİDE BAŞVURMAK İÇİN SAKLAYIN
Isıtıcı yüksek bir standarda göre yalıtılmıştır, bu nedenle her zaman açık bırakılabilir. Suyun sıcaklığı, ısıtıcının önündeki düğmeyi çevirerek ayarlanabilir, ayarlar arasında sıcaklığın dengelenmesi için yarım saat bekleyin. Maksimum sıcaklığa, düğme tamamen saat yönünde çevrilerek ulaşılır. Ayar düğmesindeki <<E>> işareti, bir <<economy>> ayarını gösterir ve 55 - 60°C'lik bir su sıcaklığına karşılık gelir. Sert su alanlarında maks. 60°C öneririz. Neon ışığı, termostatın kontrolü altında ısıtma elemanının çalıştığını gösterir. Şüpheniz varsa Ariston Thermo UK Ltd. Teknik departmanı 03332407777 Müşteri hizmetleri departmanı 03332408777'yi arayın.
Not: Su ısıtıcısının "kapalı" veya "düşük" ayarı yoktur.

SU YÖNETMELİKLERİ VE YASALARI
Bu yönetmelikler ve yasalar, bol miktarda sağlıklı su temin edilmesini ve yalnızca onaylı malzeme, boru ve bağlantı parçalarının su taşımak için kullanılmasını sağlar.

BİNA YÖNETMELİKLERİ
Bunlar yasal bir belgedir ve diğer tüm yönetmelik ve tavsiyelerden önceliklidir. 15 litrenin üzerindeki havalandırmasız bir sıcak su sisteminin kurulumu "Kontrollü Hizmet" olarak sınıflandırılır ve G3 Yönetmeliği geçerlidir. Yönetmeliğin gereksinimlerini karşılamak için, havalandırmasız bir sistemin kurulumu "yetkili bir kurulumcu" tarafından yapılmalıdır.
15 litreden fazla kapasiteye sahip havalandırmasız sıcak su depolama sistemlerinin tüm kurulumları, bina bildirimi yoluyla veya tam planların sunulması yoluyla ilgili Yerel Yönetime bildirilmelidir. Yerel Yönetime bildirimde bulunmadan 15 litrenin üzerinde havalandırmasız bir sıcak su depolama sistemi kurmanın cezai bir suç olduğunu unutmamak önemlidir.

Teslimat

Modeller aşağıdakilerle birlikte verilir:
Havalandırmasız su ısıtıcısı (fabrika çıkışlı T&P modeli 30L ile) x1
Duvar braketi x1
6 barda ayarlanmış basınç tahliye vanası x1
Dielektrik bağlantı noktaları x2
Tundiş (sadece 30L modeli) x1
Genleşme Tankı (sadece 30L modeli) x1
Çek Valf (sadece 30L modeli) x1
Basınç düşürme Vanası (sadece 30L modeli) x1

Dielektrik bağlantı noktaları, bir elektrolitik reaksiyonu önledikleri ve potansiyel agresif korozyona karşı koruma sağladıkları için tüm modellere takılmalıdır.

ISITICI NASIL ÇALIŞIR

Isıtma elemanı, su sıcaklığını algılayan bir termostat tarafından kontrol edilir.
Çalışma sıcaklığı, ısıtıcının önündeki ayar düğmesiyle ayarlanabilir. Termostata ek olarak, termostat arızalanırsa ve su sıcaklığı çok yükselirse, elemana giden gücü kapatmak için ayarlanan bir termal kesme vardır. Kesme işlemi gerçekleştikten sonra, yalnızca manuel olarak sıfırlanabilir (bu, kurulumcu tarafından yapılmalıdır - bkz. bakım).
Su kabının korozyonunu önlemek için bir magnezyum anot sağlanmıştır.
30L modelinde, termostatı ve termal kesmeyi yedeklemek için bir güvenlik cihazı olan ısıtıcının üstünde bir sıcaklık ve basınç tahliye vanası bulunur. Aşırı su sıcaklığını veya basıncını algılayarak ve sıcak suyu tahliye tundişine ve tahliyesine bırakarak çalışır.
Isıtıcı yalnızca dikey konumda çalışır, çünkü eleman tankın altındaki suyu ısıtacak şekilde şekillendirilmiştir. Giriş borusunun tankın altına soğuk su vermesi ve sıcak su çıkışının suyu tankın üstünden çekmesi gerekir.
Su ısıtıldığında genleşir, bu tip küçük havalandırmasız bir su ısıtıcısında genleşme normalde soğuk su şebekesine geri alınabilir (30L modeli değil).
Bunun mümkün olmadığı durumlarda, kurulumcunun bir dizi soğuk su kontrolü takması gerekecektir.
Not: Soğuk su şebekesine bir valf, örneğin bir geri dönüşsüz valf, su sayacı, basınç düşürme valfı veya geri dönüşsüz valf görevi gören herhangi bir valf veya bağlantı parçası takılırsa, bu genleşmeyi önleyecektir. Bu nedenle bir genleşme tankı takmak gerekecektir (bkz. sayfa 10 şekil 2 ve 3).
Not: Şüpheniz varsa, her zaman bir basınç düşürme valfı (3,5 bara kadar sınırlı) ve genleşme tankı takın.

MONTAJ TALİMATLARI

Isıtıcıyı kurmadan önce bu talimatları tamamen okuyun. Emin değilseniz, lütfen teknik servis departmanımızla iletişime geçin (03332407777).

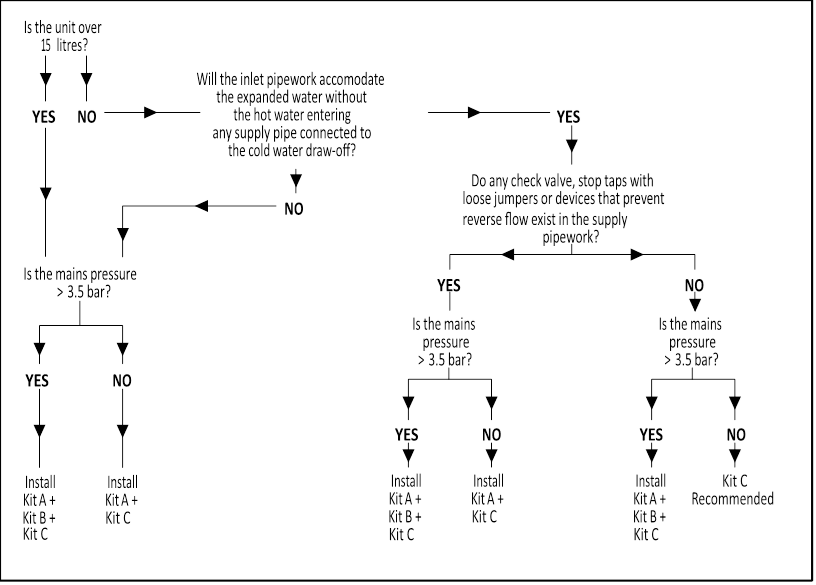

Not: Daha fazla bilgi için lütfen kontrollerin seçilmesi konusunda rehberlik sağlayan akış şemasına bakın. Kurulum, ilgili tüm Su Yönetmelikleri/Tüzükleri ve Yapı Yönetmeliklerine uygun olmalıdır. Kurulumu yapan kişi, maksimum su temini basıncının teyidi için yerel su idaresine başvurmalıdır.

1. YERLEŞTİRME VE SABİTLEME UYARISI:

   Cihaz, kuruluma hazır olana kadar ambalajında bırakılmalıdır. 30 L modeli ambalajından çıkarırken, ısıtıcının üstündeki sıcaklık ve basınç tahliye vanasına zarar vermemeye dikkat edin. Emniyet valflerinden tahliye edilen herhangi bir su için bir drenaj sağlanmalıdır.
   Isıtıcıya günlük olarak erişilmesi normalde gerekli değildir, ancak servis ve bakım için su ısıtıcısının önünde 300 mm'lik bir boşluk bırakılmalıdır. 1 ile 3,5 bar arasında bir soğuk su besleme basıncı gereklidir (şebeke basıncı 3,5 barın üzerindeyse, bir basınç düşürme vanası takılmalıdır). Lütfen stop-cock'un kısılmasının basıncı değil akışı azaltacağını unutmayın.
   Düşürme vanasından (sağlanmışsa) çıkış basıncı 3,5 bardır.
   240 VAC; 3 kW tek fazlı elektrik beslemesi gereklidir.

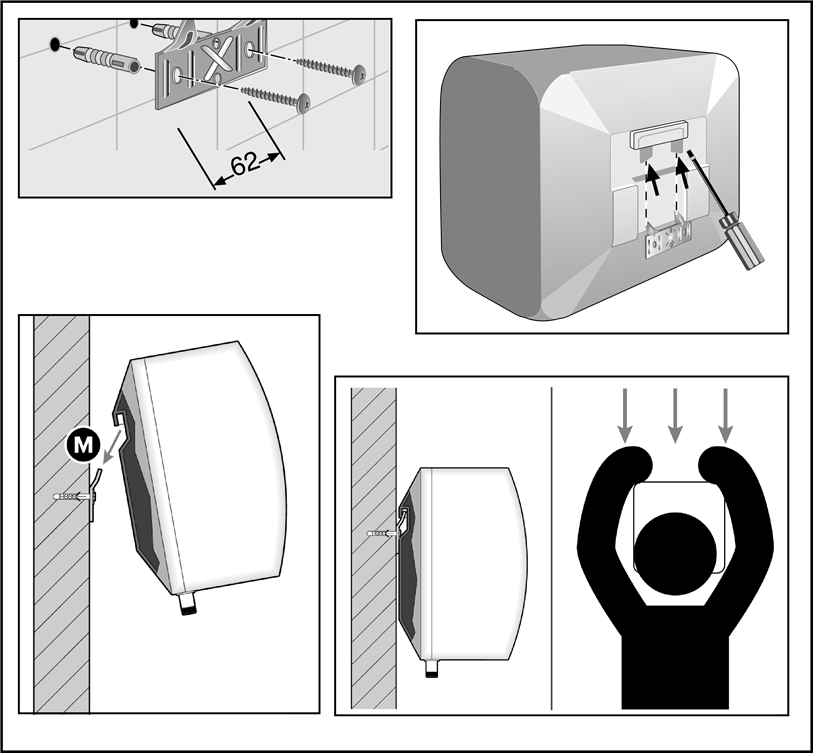

   Isıtıcıyı duvara yaslayın ve kancalı duvar braketinin konumunu işaretleyin. Duvar braketini uygun vida ve duvar dübelleri kullanarak duvara sabitleyin (duvarın üniteyi desteklemeye uygun olduğundan emin olun, dolu olduğunda suyun ekstra ağırlığına izin verin). Isıtıcıyı brakete asın ve ısıtıcının kancaları köpük yalıtımına zorlayarak gerekirse brakete iyice çekildiğinden emin olun.
   Ünitenin erişilebilir olduğundan ve servis ve bakıma izin vermek için yeterli boşluk bıraktığından emin olun. Ünitenin donmanın meydana gelmeyeceği bir yere kurulduğundan emin olun.
   Sıcak ve soğuk su tesisat sistemine uygun bir alçak seviyede tahliye musluğu takıldığından emin olun.
2. TESİSAT UYARISI:
   Cihaz, sertliği 120 ppm'den az olan veya özellikle sert (250 ppm'den fazla) su ile beslenmemelidir; uygun şekilde kalibre edilmiş ve kontrol edilen bir su yumuşatıcı takılmasını öneririz - artık sertliğin 150 ppm'nin altına düşmesine izin vermeyin.
   Sıcaklık ve basınç tahliye vanası/basınç tahliye vanasından çıkan çıkış başka bir amaç için kullanılmamalıdır. Güvenlik valfin(lerin)in çalışmasını bozabileceği için boru işlerine veya bağlantı parçalarına herhangi bir talaş girmemesine dikkat edin.
   Su bağlantısı aşağıdakilere göre yapılabilir.

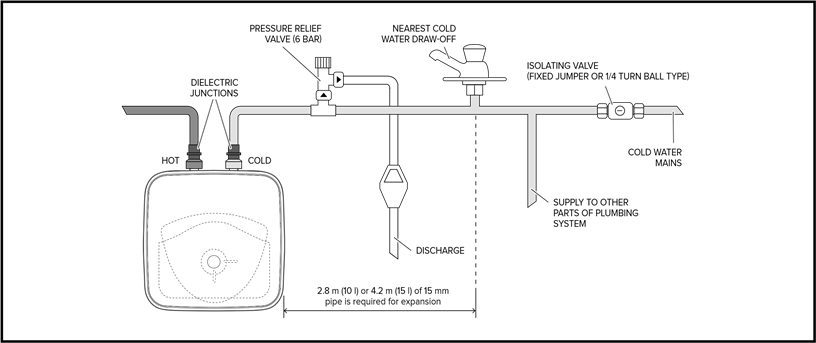

   Şekil 1 (Not: bu sistem 30L için uygun değildir)

   1. Genişlemeyi karşılamak için besleme borusunu kullanma
      (Su Temini (Su Armatürleri) Yönetmelikleri 1999 ve Su Tüzükleri 2000, İskoçya'nın 2. Programı, 6. Bölümü: 15. Paragraf) (Şekil 1).
      Genişleme için gereken mesafe içinde herhangi bir stop musluğu veya izolasyon vanası takmayın. Şebeke basıncının 3,5 barın üzerinde olması nedeniyle bir basınç düşürme vanasına ihtiyaç duyulursa, takılan genleşme borularından bağımsız olarak bir genleşme kontrol kiti takılmalıdır. Belirtilen genleşme mesafeleri 15 mm'lik borular içindir ve 22 mm'lik borular için yaklaşık olarak yarıya indirilebilir.

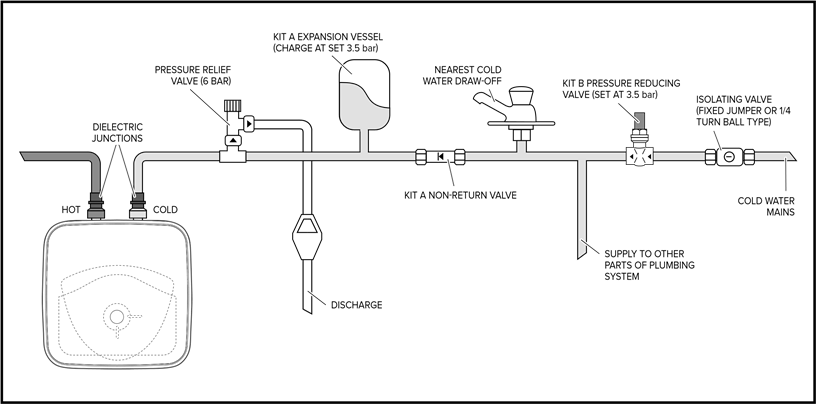

   2. Bir dizi genleşme kontrolü kullanma (Şekil 2 ve 3).
      Şekil 2 Hunili drenaj, elektrikli cihazlardan uzağa kurulmalıdır. (10/15L Modelleri)
      Şekil 3 (30L Modelleri)
      30L modeli, Yapı Yönetmeliklerinin G3 bölümü kapsamındadır ve bu nedenle genleşme suyunu sistem boru tesisatı içinde barındırmak mümkün değildir ve sonuç olarak bir dizi genleşme kontrolü takılmalıdır.
      Not: Her iki tahliye vanasından gelen tahliye boruları, bir arızanın son kullanıcı tarafından görülebilmesi için yapılmalıdır, bu nedenle 30L ünitesi için bir hunili drenaj (Kit C) gereklidir ve 10 ve 15 litrelik üniteler için önerilir. Lütfen her durumda, dielektrik bağlantıların diğer bağlantılar yapılmadan önce ısıtıcıya bağlanması gerektiğini unutmayın (bunlar elektrolitik bir reaksiyonu önler).
      Isıtıcıya bağlantı için yalnızca bakır boru kullanılması önerilir. Başka bir malzeme kullanılıyorsa, uzun süreler boyunca 7 bar basınçta 90°C'ye dayanabilmelidir.
      Emniyet tahliye boru tesisatının herhangi bir noktasında genleşme ve basınç tahliye vanaları arasına hiçbir vana takılmamalıdır.
      30L modelini kurmak için gereken diğer tüm güvenlik bileşenleri, cihazla birlikte bir kit olarak verilir: 3,5 bara ayarlanmış 15 mm basınç düşürme vanası seti. Genleşme tankı (şarj basıncı 3,5 bara ayarlanmıştır).
3. TAHLİYE BORU TESİSATI NOTU:
   Aşağıdakiler, Yapı Yönetmelikleri G3'ü ifade eder. Tüm tahliye vanası tahliye boru tesisatı için bu kurallara uyulması zorunludur.
   1. Hunili drenaj dikey olmalı, havalandırmasız sıcak su depolama sistemiyle aynı alanda bulunmalı ve güvenlik cihazına mümkün olduğunca yakın ve daha aşağıda takılmalı, valf çıkışı ile hunili drenaj arasında 600 mm'den fazla boru olmamalıdır.
   2. Sıcaklık ve basınç tahliye ve basınç tahliye vanasından gelen tahliye boruları birbirine bağlanabilir. Basınç düşürme vanası, en yakın çekiş ve geri dönüşsüz valf arasına takılmalıdır.
   3. D2 boru tesisatının boru çapı, toplam eşdeğer hidrolik direncinin 9 m uzunluğunda düz bir borunun direncini aşmadığı durumlar dışında, güvenlik cihazının nominal çıkış boyutundan en az bir boru boyutu daha büyük olmalıdır. yani 9 m ile 18 m eşdeğer direnç uzunluğu arasındaki tahliye boruları, güvenlik cihazının nominal çıkış boyutundan en az 2 boyut daha büyük olmalıdır. 18 m ile 27 m arasında en az 3 kat daha büyük ve bu böyle devam eder. Dirsekler, akış direncini hesaplarken dikkate alınmalıdır. Bkz. Şekil 5 ve Tablo 2.
   4. Hunili drenajdan gelen D2 boru tesisatının, boru tesisatındaki herhangi bir dirsek veya eğimden önce hunili drenajın altında en az 300 mm uzunluğunda dikey bir boru bölümü olmalı ve içeri giren borudan en az bir boyut daha büyük olmalıdır.
   5. Tahliye borusu sürekli bir düşüşle kurulmalıdır.
   6. Tahliye hem hunili drenajda hem de son tahliye noktasında görünür olmalıdır, ancak bunun mümkün olmadığı veya pratik olarak zor olduğu durumlarda; bu konumlardan birinde veya diğerinde net bir görüş olmalıdır.
      Kabul örnekleri şunlardır:
      1. İdeal olarak sabit bir ızgaranın altında ve kapalı bir su giderinde su sızdırmazlığının üzerinde.
      2. Alçak seviyede aşağı doğru tahliyeler; örneğin, otoparklar, sert zeminler, çimenlik alanlar vb. gibi dış yüzeylerin 100 mm'ye kadar yukarısı. Çocukların oynayabileceği veya başka bir şekilde tahliyelerle temas edebileceği durumlarda, görünürlüğü korurken teması önlemek için bir tel kafes veya benzeri bir koruma yerleştirilmesi şartıyla bunlar kabul edilebilir.

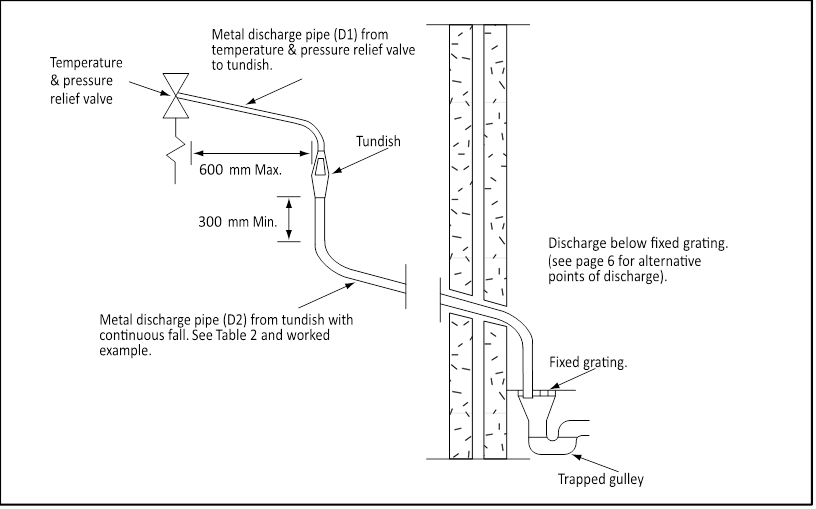

         Şekil 4 Tahliye borularını güvenli bir şekilde sonlandırmanın yollarını önerin

      3. Yüksek seviyede tahliyeler; yani tahliye borusunun ucunun açıkça görülebildiği metal bir haznede ve metal bir iniş borusunda (hunili drenaj görünür veya değil).
         Veya böyle bir tahliyeyi toplayacak herhangi bir plastik oluk sisteminden 3 m uzakta, yüksek sıcaklıkta su tahliyelerine dayanabilen bir çatıya (hunili drenaj görünür).
      4. Tek bir borunun çok sayıda tahliyeye hizmet ettiği yerlerde, örneğin apartman bloklarında, hizmet verilen numara 6 sistemden fazla olmamalıdır, böylece herhangi bir kurulum makul ölçüde kolay bir şekilde izlenebilir. Tek ortak tahliye borusu, bağlanacak en büyük bireysel tahliye borusundan en az bir boru boyutu büyük olmalıdır. Güvenlik cihazlarından tahliyelerin belirgin olmayabileceği havalandırmasız sıcak su depolama sistemleri takılırsa, yani kör, güçsüz veya engelli kişilerin yaşadığı konutlarda, tahliye gerçekleştiğinde uyarmak için elektronik olarak çalışan bir cihazın takılması düşünülmelidir. Not: Tahliye, yakıcı su ve buhardan oluşacaktır. Asfalt, çatı keçesi ve metalik olmayan yağmur suyu tesisatları bu tür tahliyelerden zarar görebilir.

Tablo 2 Ortak sıcaklık valfi çıkışları için bakır tahliye borusu "D2" boyutlandırması.

ÇALIŞMA ÖRNEĞİ

tundishAşağıdaki örnek, deşarj borusu (D2) üzerinde 4 adet dirseği ve atık kabından deşarj noktasına kadar 7 m uzunluğu olan bir G 1/2" sıcaklık ve basınç tahliye vanası içindir.

Tablo 2'den
G 1/2" T & P vanasından 22 mm'lik düz bir bakır deşarj borusu (D2) uzunluğu için izin verilen maksimum direnç 9 m'dir.
Her biri 0,8 m olan 4 adet 22 mm dirseğin direncini çıkarın = 3,2 m.
Bu nedenle izin verilen maksimum uzunluk 5,8 m'ye eşittir.
5,8 m, 7 m'lik gerçek uzunluktan daha az olduğundan, bir sonraki en büyük boyutu hesaplayın.
G 1/2" T & P vanasından 28 mm boru (D2) için izin verilen maksimum direnç 18 m'ye eşittir.
Her biri 1,0 m olan 4 adet 28 mm dirseğin direncini çıkarın = 4 m.
Bu nedenle izin verilen maksimum uzunluk 14 m'ye eşittir.
Gerçek uzunluk 7 m olduğundan, 28 mm (D2) bakır boru yeterli olacaktır.

4. ELEKTRİK UYARISI:
   Cihaz topraklanmalıdır
   Elektrik tesisatı, geçerli IEE kablolama yönetmeliklerine uygun olmalıdır.
   240 VAC 3 kW'lık bir şebeke beslemesi.
   Isıya dayanıklı kablo, yuvarlak 3 damarlı 1,5 mm (BS 6141 tablo 8'e göre), 20 amper çift kutuplu anahtar (BS EN 60669-1'e uygun) aracılığıyla elektrik kaynağına bağlanmak için kullanılmalıdır.
   Cihaz, geçerli IEE kablolama yönetmeliklerine uygun bir endüstri standardı MCB ile korunması gereken özel bir gelen kaynağa sahip olmalıdır.
   Kablo, terminal bölmesine köpük yalıtım içine gömülü bir tüp aracılığıyla girer, bu tüpün girişi arka sağ tarafta alttadır. Esnek kablolar aşağıdaki gibi renk kodludur:
   Kahverengi: canlı
   Mavi: nötr
   Yeşil ve sarı: toprak

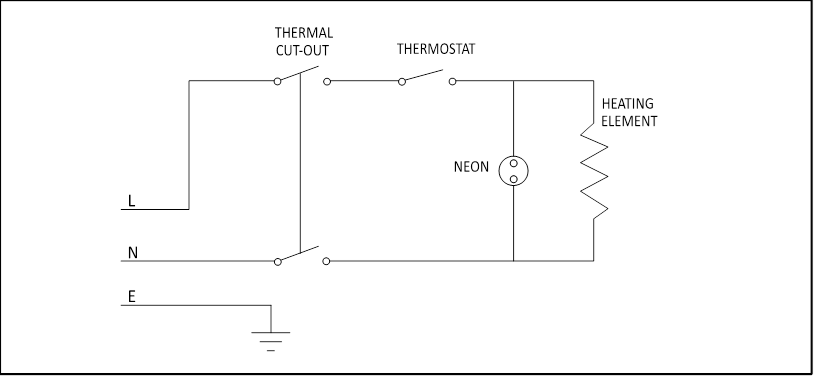

Şek. 5 Kablolama Şeması

Terminal bölmesine girmek için kapaktaki 2 vidayı sökün.
(Vidalara erişmek için ön kontrol erişim panelindeki dekoratif kapakları çıkarın.

4. DEVREYE ALMA

• Gerekli tüm bileşenlerin tedarik edildiğini ve fabrikada takılmayanlar için, belirli su ısıtıcısı için üretici tarafından önerilen türde olduklarını kontrol edin.
• Su ısıtıcısı/bileşenlerin hasar görmediğini kontrol edin.
• Deşarj borusunun sürekli düşecek şekilde bağlandığını ve boruya herhangi bir musluk, valf veya diğer kapatma cihazının takılmadığını kontrol edin.
• Deşarj borusunun güvenli bir şekilde atığa boşaldığını ve kolayca görülebildiğini kontrol edin.
• Bazı bileşenlerin fabrikada takılmadığı durumlarda, su ısıtıcısındaki uyarı etiketine atıfta bulunacak şekilde işaretlendiklerini kontrol edin.
• Tüm çıkış musluklarını açın.
• Şebeke suyu beslemesini açın.
• Hava kabarcığı olmadan su akışı dengelenirken muslukları sırayla kapatın.
• Sızıntı olup olmadığını kontrol edin.
• Emniyet valfinden su geçmediğini kontrol edin.
• Kolu/düğmeyi kaldırarak/çevirerek emniyet valflerinin çalışmasını test edin ve suyun içinden aktığını ve güvenli bir şekilde atığa gittiğini gözlemleyin.
• Elektriği açın ve sert su alanlarında kireç oluşumunu azaltmak için termostatı 60°C'ye ayarlayın.
• Suyun ısınıp ısınmadığını kontrol edin.
• <<kullanıcı etiketi uyarısı>>'nin ısıtıcıda güvenli ve görünür olduğunu ve ilgili uyarı etiketlerinin kontrollere takıldığını kontrol edin.
• Emniyet valflerinin çalışması ve çalışması durumunda ne yapılması gerektiği dahil olmak üzere, kullanıcının çalışmasını gösterin.
• Bu el kitabını kullanıcıya verin ve gelecekteki bakımı tartışın.
• BS67'ye uygun olarak temizlendiğinden emin olarak tüm sistemi boşaltın ve yeniden doldurun

MONTAJ TALİMATLARI

1. Kullanıcı için
   Isıtıcının en iyi performansını elde etmek için, kurban anot her yıl kontrol edilmeli ve gerektiğinde değiştirilmelidir. Isıtma elemanı yoğun bir şekilde kireçle kaplıysa, bu inceleme sırasında ısıtıcıdaki kireç çözmeyi ve kireç birikintilerini gidermeyi öneririz. Ek soğuk su kontrollerinin takılı olduğu durumlarda, genleşme tankının kurulumcu tarafından yeniden şarj edilmesi gerekecektir.

   Isıtıcıya yılda bir servis yapılmalıdır. Kurban anotun incelenmesini ve değiştirilmesini içeren servis yapılmaması garantiyi geçersiz kılacaktır.
2. Kurulumcu için

   Önce gücü kapatın.

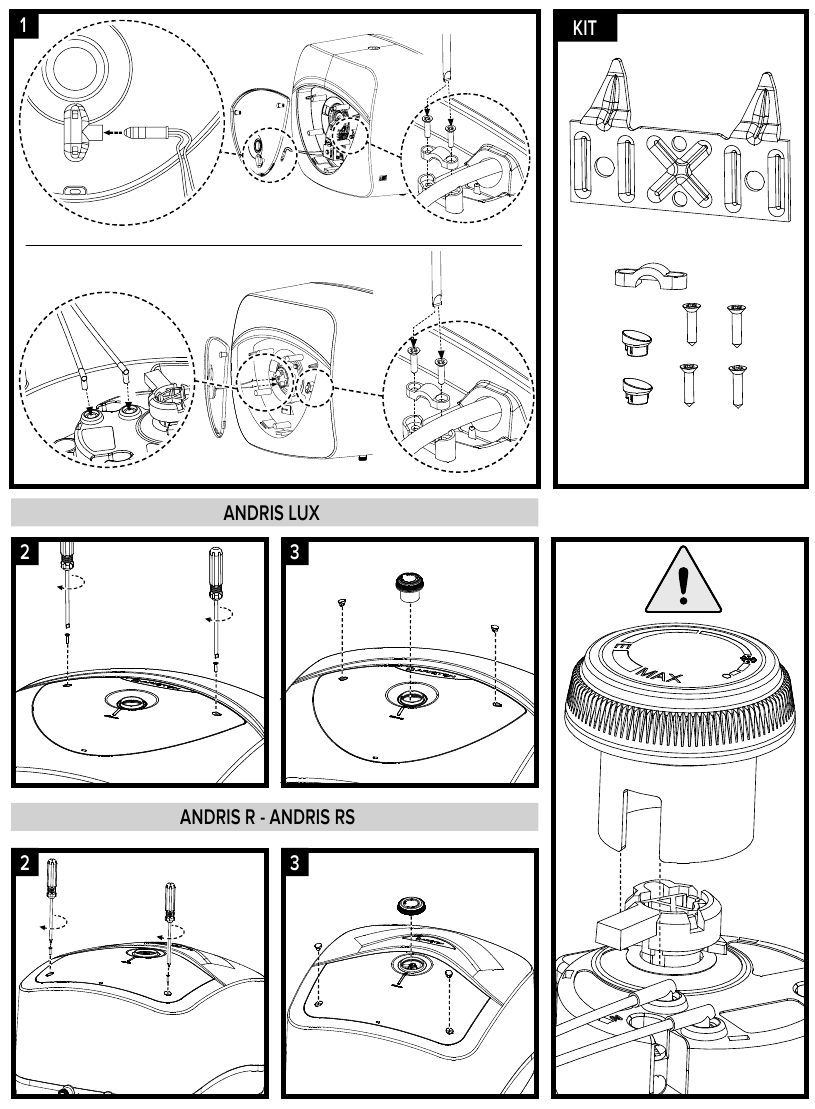

   Elektrikli bileşenlere, magnezyum anoda ve su kabına, ön kapaktaki 2 vidayı sökerek erişilebilir.
   Termal kesme çalıştıysa, sıfırlamadan önce nedeni bulunmalıdır.
   Isıtıcıyı boşaltmak için servis vanasını kapatın ve:
   1. tezgah altı modeller için boruları ayırın ve ısıtıcıyı duvardan çıkarın.
   2. tezgah üstü modeller için soğuk su besleme borusunu sökün ve bir sıcak su musluğunu açın.
      Isıtma elemanı (30 L modelindeki termostat ampullerini çıkardıktan sonra) M6 somunu sökülerek çıkarılabilir.
      Daha sonra tertibatın su kabından çıkarılmasını kolaylaştırmak için 90° saat yönünün tersine döndürülmesi gerekir. Eleman su kabından ayrıldıktan sonra anot incelenebilir ve gerekirse çıkarılabilir.
      Kapağı yeniden monte ederken, ayar düğmesinin termostatla eşleştiğinden emin olun.
      Kontrolleri (takılıysa) aşağıdakilere göre kontrol edin:
   • Hat süzgeci - su beslemesi kapalıyken ekranı süzgeçten çıkarın ve herhangi bir kalıntıyı temizleyin;
   • Genleşme tankı - su beslemesi kapalı ve musluklar açıkken genleşme tankı basıncını kontrol edin ve gerektiği kadar doldurun;
   • Sıcaklık ve basınç tahliye vanası - su beslemesi açıkken, test kolunu kaldırarak/test düğmesini çevirerek manuel olarak kontrol edin (testten sonra valfin kapandığından emin olun);
   • Genleşme tahliye vanası - test düğmesini çevirerek manuel olarak kontrol edin (testten sonra valfin kapandığından emin olun);
   • Sıcaklık ve basınç tahliye ve genleşme tahliye vanasından gelen deşarj boruları (D1) - tıkanıklıklar için;
   • Atık kabı ve deşarj borusu (D2) - atık kabı ve D2'ye herhangi bir geri basınç olmadan tam bir delik deşarjı üretmek için valfi kademeli olarak açın;
   • Basınç düşürme vanası - bir hat içi terminal bağlantısında, yani muslukta basıncı kaydederek doğru çıkış basıncının korunup korunmadığını kontrol edin

ARIZA TESPİTİ

Basınç ve sıcaklık valfi sürekli damlıyor/çalışıyor

Neden: Termal kesme ve termostat arızalı (bu sadece boşaltılan suyun kaynamaya yakın olması durumunda geçerlidir).
Şebeke basıncı çok yüksek. Bir basınç düşürme vanası takılmalıdır (bkz. şekil 3).

Basınç tahliye valfi sürekli damlıyor/çalışıyor

Neden: Şebeke basıncı 3,5 barın üzerinde.
Bir basınç düşürme vanası takılmalıdır (bkz. şekil 2).

Ünite ısınırken damlama.

Neden: Genleşme için yeterli boru yok; veya soğuk şebeke beslemesine bir stop-cock, çek valf veya basınç düşürme vanası takılmıştır (bkz. şekil 2). Bir genleşme tankı takılmışsa, şarj arızalanmış olabilir.

Sıcak su yok

Neden: Termal kesme çalıştı.
Isıtma elemanı yanmış.
Termostat arızalı.

Sütlü su

Neden:Bu, yoğun bir şekilde kireçlenmiş ve oksijenlenmiş suyun ısıtılmasının bir sonucudur. Bu zararsızdır ve nedeni su veya çıkış musluğundaki gevşek bir jumper puludur ve ısıtıcının kendisi değildir.

Hiç su yok

Neden: Valf yanlış takılmış.
Şebekede pislik.
Şebeke suyu beslemesi kapalı.

Sudaki gri metalik tortu

Neden: Kurban anotun korozyonu.
(Not: Kurban anotun korozyonu, ünitenin normal çalışmasıdır)

Kurban anotun hızlı tükenmesi

Neden: Di-elektrik bağlantı noktaları takılı değil
Su ısıtıcısına gelen beslemede su yumuşatıcı takılı
(Yumuşatılmış su, anotun sert suya göre daha hızlı tükenmesine neden olacaktır)

Not Ariston, su yumuşatıcı cihazların kullanımına karşı tavsiye vermese de, son kullanıcıya yumuşatılmış su nedeniyle kurban anotun hızlı bir şekilde tükenmesinin meydana gelebileceği ve bunun da suda metalik gri tortu ile sonuçlanabileceği bildirilmelidir.

10 ve 15 litre kapasiteli üniteler çeşitli şekillerde kurulabilir. Aşağıdaki yönergeler, kurulumdan önce doğru yöntemi seçmeye yardımcı olmak için tasarlanmıştır

GENEL GÜVENLİK TALİMATLARI

1. Bu kılavuzdaki talimatları ve uyarıları dikkatlice okuyun, güvenli kurulum, kullanım ve bakım ile ilgili önemli bilgiler içerirler.
   Bu kılavuz ürünün ayrılmaz bir parçasıdır. Mülkiyet değişikliği durumunda bir sonraki kullanıcıya/sahibine verin.
2. Üretici, bu yayında belirtilen talimatlara uyulmaması veya yanlış, hatalı veya mantıksız kullanımdan kaynaklanan insanlara, hayvanlara veya mallara verilen zararlardan sorumlu tutulamaz.
3. Kurulum ve bakım, ilgili paragraflarda belirtildiği gibi profesyonel olarak kalifiye personel tarafından yapılmalıdır.
   Sadece orijinal yedek parçalar kullanın. Yukarıdaki talimatlara uyulmaması, cihazın güvenliğini tehlikeye atabilir ve üreticiyi sonuçlar için herhangi bir sorumluluktan kurtarır.
4. Ambalaj malzemelerini (zımba telleri, plastik torbalar, genleştirilmiş polistiren vb.) çocukların ulaşabileceği yerlerde BIRAKMAYIN, ciddi yaralanmalara neden olabilirler.
5. Cihaz, 8 yaşın altındaki kişiler, fiziksel, duyusal veya zihinsel kapasitesi azalmış veya gerekli deneyim ve aşinalıktan yoksun kişiler tarafından, gözetim altında olmadıkça veya cihazın güvenli kullanımı ve bu tür kullanımdan kaynaklanan tehlikeler konusunda talimat almadıkça kullanılamaz. Çocukların cihazla oynamasına İZİN VERMEYİN. Kullanıcı temizliği ve bakımı, gözetimsiz çocuklar tarafından yapılamaz.
6. Çıplak ayakla veya vücudunuzun herhangi bir yeri ıslaksa cihaza DOKUNMAYIN.
7. Cihazı kullanmadan önce ve rutin veya olağanüstü bakımdan sonra, herhangi bir kalıntı yabancı maddeyi gidermek için cihazın tankını suyla doldurmanızı ve tamamen boşaltmanızı öneririz.
8. Cihaz bir güç kablosuyla donatılmışsa, bu kablo sadece yetkili bir servis merkezi veya profesyonel bir teknisyen tarafından değiştirilebilir.
9. Ünitenin su giriş borusuna ulusal yönetmeliklere uygun bir emniyet valfi vidalamak zorunludur. EN 1487'yi yürürlüğe koyan ülkelerde, emniyet grubu maksimum 1487 MPa (0,7 bar) basınca kalibre edilmeli ve en az bir musluk, çek valf ve kontrol, emniyet valfi ve hidrolik yük kesme içermelidir.
10. Aşırı basınç emniyet cihazına (valf veya emniyet grubu) müdahale etmeyin, cihazla birlikte tedarik edilmişse; sıkışmadığından emin olmak ve herhangi bir kireç birikintisini gidermek için zaman zaman çalıştırın.
11. Cihaz ısınırken aşırı basınç emniyet cihazından su damlaması normaldir. Bu nedenle, tahliye, her zaman atmosfere açık bırakılarak, sürekli aşağı doğru eğimli bir tahliye borusuyla ve buzlanmayan bir yere monte edilmelidir.
12. Sıfırın altındaki sıcaklıklara maruz kalan bir alanda hizmet dışı olduğunda cihazı boşalttığınızdan ve elektrik şebekesinden ayırdığınızdan emin olun.
13. 50°C'nin üzerinde ısıtılan su, doğrudan musluklara verilirse anında ciddi yanıklara neden olabilir. Özellikle çocuklar, engelliler ve yaşlılar risk altındadır. Su dağıtım hattına kırmızı yakalı bir termostatik karıştırma vanası takılmasını öneririz.
14. Cihazla temas halinde veya yakınında yanıcı maddeler bırakmayın.
15. Su ısıtıcısının altına bir sızıntıdan zarar görebilecek herhangi bir şey koymayın.

LEGIONELLA BAKTERİSİ FONKSİYONU
Legionella, tüm tatlı suların doğal bir bileşeni olan küçük çubuk şeklinde bakterilerdir. Lejyoner hastalığı, Legionella türlerinin solunmasıyla oluşan bir zatürre enfeksiyonudur. Uzun süreli su durgunluğundan kaçınılmalıdır; bu, su ısıtıcısının en az haftada bir kullanılması veya yıkanması gerektiği anlamına gelir.
Avrupa standardı CEN/TR 16355, içme suyu tesisatlarında Legionella büyümesinin önlenmesiyle ilgili iyi uygulamalar için önerilerde bulunmaktadır, ancak mevcut ulusal düzenlemeler yürürlükte kalmaya devam etmektedir.
Bu elektromekanik depolama su ısıtıcısı, termostatı 60°C'den daha yüksek bir sıcaklığa ayarlanmış olarak satılmaktadır; bu, tankın içindeki Legionella büyümesini kısıtlamak için bir "termal dezenfeksiyon döngüsü" gerçekleştirmesine izin verildiği anlamına gelir.

tanktaki su sıcaklığı anında ciddi yanıklara neden olabilir. Çocuklar, engelliler ve yaşlılar haşlanma riski en yüksek olanlardır. Banyo yapmadan veya duş almadan önce suyu hissedin.
