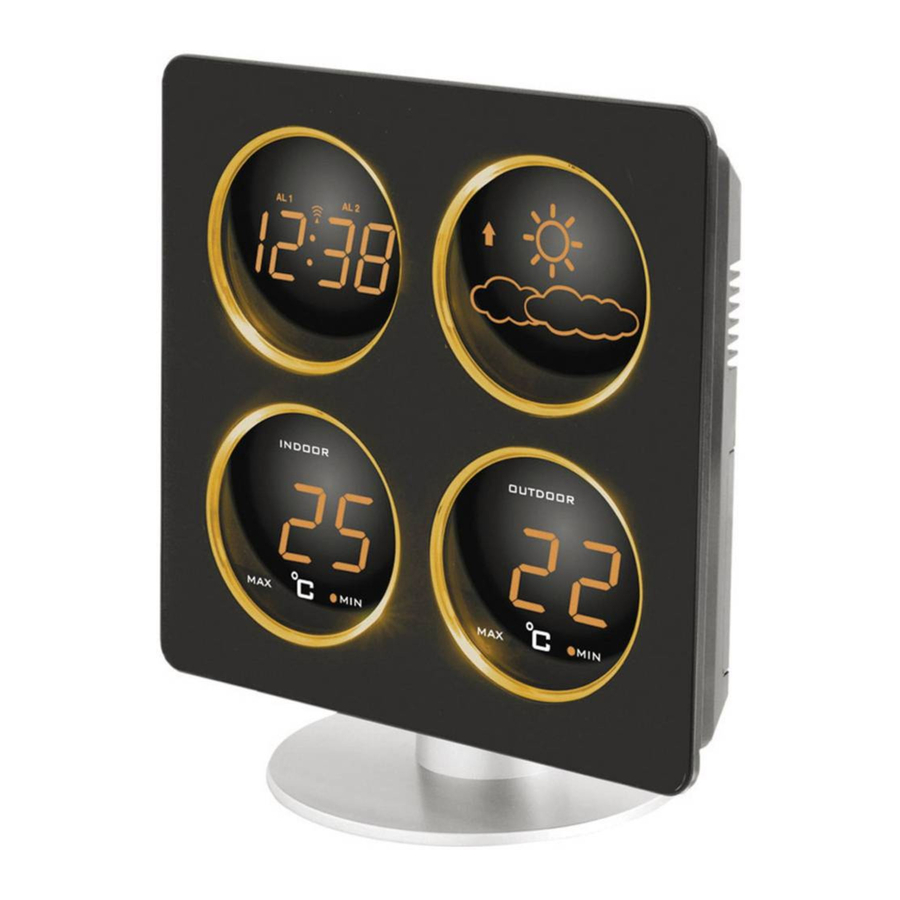

Techno Line WS 6830 - Ob-havo stansiyasi qo'llanmasi

Qurilma ko'rinishi

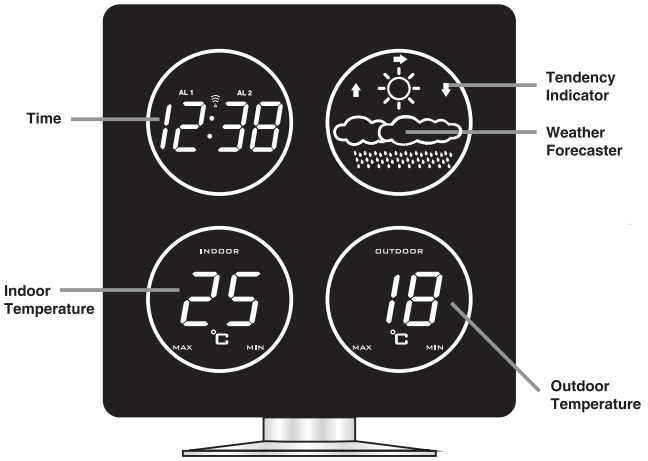

Old tomoni

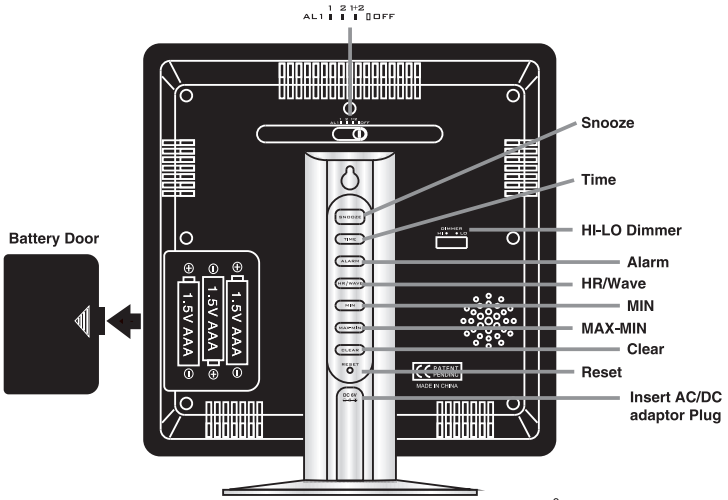

Orqa tomoni

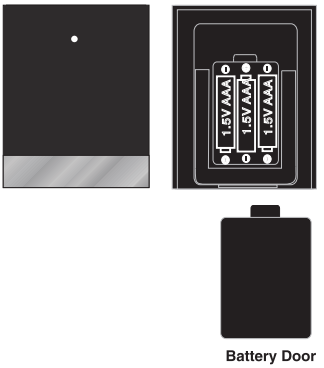

Tashqi masofaviy harorat sensori

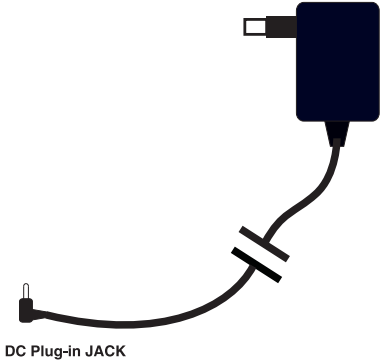

AC/DС ADAPTOR

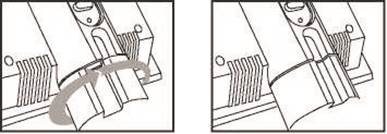

O'rnatish

1. Dumaloq asosni LED ob-havo stansiyasining orqa ustuniga (ko'rsatilgandek) joylashtiring, uni mahkamlash uchun asosni o'ngga burang.
2. AC/DC adaptorini har qanday 230V Yevropa AC uy rozetkasiga ulang. DC ulagichini soatning pastki orqa qismiga ulang. Soatning yuqori old qismi ni ko'rsatadi va ichki-tashqi haroratlar va ob-havo prognozi displeyi paydo bo'ladi. Sizning LED ob-havo stansiyangiz siz uchun ishlashga tayyor.

Batareya zaxirasi

1. Batareya qopqog'ini orqa korpusda suring, batareya bo'linmasi ichiga to'g'ri + va - qutblilik belgilari bilan 3 x AAA batareyasini joylashtiring. Batareya qopqog'ini almashtiring.
2. AC quvvati o'chirilganda, batareyalar soatni vaqt va signal vaqtini kuzatib borish uchun quvvatlantiradi.
3. Faqat zaxira batareyalari ishlatilganda, LED panel o'chadi.

Quvvatni yoqish, qabul qilish va signal kuchi displeyi

1. AC quvvatiga ulangandan so'ng, soat DCF signalini qabul qila boshlaydi.
   Belgisi miltillaydi. Displeyda ko'rsatiladi

2. Kuchli DCF signali aniqlanganda, displey 3 ta chiziq bilan ko'rsatiladi

   1. Kuchli DCF signali aniqlandi,
   2. Daqiqa raqamlari to'g'ri soniyalar DfJJY signaliga mos kelishga harakat qilib, 01,02,03...60,00,01,02.... ni hisoblashni boshlashi mumkin

Agar zaif yoki DCF signali aniqlanmasa, displeyda 1 ta chiziq bilan yoki ko'rsatiladi. Yaxshiroq qabul qilish uchun soatni boshqa joyga qo'yishingiz yoki qabul qilishni qayta boshlash uchun AC/DC ulagichini uzib qo'yishingiz kerak bo'ladi. Qabul qilish vaqtida signal kuchi 1 chiziqdan 2 chiziqqa, 3 chiziqqa o'tishi mumkin. Bu normal holat, chunki soat bir vaqtning o'zida DCF signalini va havodagi boshqa signallarni aniqlaydi.

3. Agar soat 7 daqiqa davomida DCF vaqt signalini ushlamasa, u normal vaqt displeyiga qaytadi
4. Qabul qilish vaqtida TIME (VAQT) tugmasini bir marta bosish normal vaqt displeyiga o'tadi.
   HR tugmasini yana bir marta bosish qabul qilish rejimiga va signal kuchi ko'rsatkichiga qaytadi.

Muvaffaqiyatli qabul qilish yoki muvaffaqiyatsiz qabul qilish

Belgi qabul qilish muvaffaqiyatli bo'lganda statik holatga keladi (miltillashni to'xtatadi) Belgisi qabul qilish muvaffaqiyatsiz bo'lganda yo'qoladi

Zaif yoki RC signali aniqlanmadi

Muvaffaqiyatli qabul qilish

Muvaffaqiyatsiz qabul qilish

Avtomatik qabul qilish va qo'lda qabul qilish

Avtomatik qabul qilish: bu soat har kuni soat 1:00 da avtomatik ravishda qabul qilishni boshlaydi. Agar avtomatik qabul qilish soat 1:00 da muvaffaqiyatsiz bo'lsa, u soat 2:00 da yana boshlanadi. Agar soat 2:00 da muvaffaqiyatsiz bo'lsa, u soat 3:00 da yana boshlanadi.

Agar avtomatik qabul qilish soat 3:00 da ham muvaffaqiyatsiz bo'lsa, u to'g'ri DCF vaqtini ushlamaguncha har 3 soatda qabul qilishni boshlaydi.

Qo'lda qabul qilish: DCF vaqt signalini qo'lda qabul qilishni boshlash uchun istalgan vaqtda HR tugmasini bir marta bosing. LED vaqt displeyi radio boshqaruvli qabul qilish rejimiga o'tadi

Vaqt va signal vaqtini o'rnatish

Quvvatni yoqgandan so'ng, agar TIME (VAQT) tugmasini bir marta bossangiz, vaqt raqamlari 0:00 ga o'tadi (standart ishga tushirish vaqti). Soat DCF signalini qabul qilishni davom ettiradi. belgisi hali ham miltillaydi.

HR tugmasini bir marta bosish radio boshqaruvli qabul qilish rejimiga qaytadi (yuqoridagidek)

VAQTNI O'RNATISH

TIME (VAQT) tugmasini bosib turing va shu bilan birga soatni o'rnatish uchun HR tugmasini bir vaqtning o'zida bir marta bosing. 1-SIGNALNI o'rnating.

TIME (VAQT) tugmasini bosib turing va shu bilan birga daqiqani o'rnatish uchun MIN (DAQIQA) tugmasini bir vaqtning o'zida bir marta bosing.

1-SIGNAL VAQTINI O'RNATISH

1-SIGNALNI O'RNATISH

1. Signal o'tkazgichini ALM 1 ga suring.
2. ALM tugmasini bosib turing va shu bilan birga soatni o'rnatish uchun HR tugmasini bir vaqtning o'zida bir marta bosing.
3. ALM tugmasini bosib turing va shu bilan birga daqiqani o'rnatish uchun MIN (DAQIQA) tugmasini bir vaqtning o'zida bir marta bosing.

2-SIGNAL VAQTINI O'RNATISH

2-SIGNALNI O'RNATISH

1. Signal o'tkazgichini ALM 2 ga suring.
2. ALM tugmasini bosib turing va shu bilan birga soatni o'rnatish uchun HR tugmasini bir vaqtning o'zida bir marta bosing.
3. ALM tugmasini bosib turing va shu bilan birga daqiqani o'rnatish uchun MIN (DAQIQA) tugmasini bir vaqtning o'zida bir marta bosing.

1-SIGNALNI yoki/va 2-SIGNALNI YOQISH/O'CHIRISH

1. Faqat 1-Signalni yoqish uchun signal o'tkazgichini ALM 1 ga suring, ALM 1 LED soat raqamlarining yuqori chap tomonida yonadi.
2. Faqat 2-Signalni yoqish uchun signal o'tkazgichini ALM 2 ga suring, ALM 2 LED soat raqamlarining pastki chap tomonida yonadi.
3. 1-Signalni ham, 2-Signalni ham yoqish uchun signal o'tkazgichini ALM 1 + 2 ga suring, ALM 1 ham, ALM 2 ham LED yonadi.
4. Ikkala 1-Signalni ham, 2-Signalni ham doimiy ravishda o'chirish uchun ALM OFF (SIGNAL O'CHIQ) ga suring. ALM 1 ham, ALM 2 ham LED o'chadi.

Muzlatish signalidan FOYDALANISH

Vaqt o'rnatilgan 1-SIGNAL va/yoki 2-SIGNAL vaqtiga yetganda, soat ALM 1 va/yoki ALM 2 LED miltillashi bilan signal beradi.
SNOOZE (MUZLATISH) tugmasini bir marta bosing, signal ovozi to'xtaydi va ALM 1 yoki ALM 2 LED miltillashda davom etadi. Signal 5 daqiqadan keyin yana yangraydi.

SIGNALNI TO'XTATISH

Vaqt o'rnatilgan 1-SIGNAL va/yoki 2-SIGNAL vaqtiga yetganda, soat ALM 1 va/yoki ALM 2 LED miltillashi bilan signal beradi.
SNOOZE (MUZLATISH) tugmasini 2 soniya bosib turing, signal ovozi to'xtaydi va ALM 1 yoki ALM 2 LED statik holatga keladi. 1-Signal va/yoki 2-Signal ertasi kuni xuddi shu vaqtda yana yangraydi.

1-SIGNALNI VA/YOKI 2-SIGNALNI DOIMIY RAVISHDA O'CHIRISH

Signal o'tkazgichini ALM OFF (SIGNAL O'CHIQ) ga suring. Signal ovozi to'xtaydi va ikkala ALM 1 va ALM 2 LEDlari o'chadi.

MUZLATISH DAVOMIYLIGINI O'RNATISH (5 dan 60 daqiqagacha)

SNOOZE (MUZLATISH) tugmasini bosib turing va vaqt displeyi "05" ni ko'rsatadi (standart muzlatish davomiyligi) va keyin o'zingiz xohlagan muzlatish davomiyligini o'rnatish uchun MINUTE (DAQIQA) tugmasini bosing.

MAKSIMAL-MINIMAL ICHKI-TASHQI HARORATLARNI O'QISH

Maksimal ichki va tashqi haroratlarni ko'rish uchun shunchaki tugmasini bosing. Maksimal ko'rsatkichlarni qayta o'rnatish uchun MAXCLEAR tugmasini bosing. O'qish endi — ko'rinishida paydo bo'ladi va maksimal ko'rsatkichlarni qayta yozishni boshlaydi.

Keyin minimal ichki va tashqi haroratlarni ko'rish uchun tugmasini bosing. Minimal ko'rsatkichlarni qayta o'rnatish uchun MAXMINCLEAR tugmasini bosing. O'qish endi — ko'rinishida paydo bo'ladi va minimal ko'rsatkichlarni qayta yozishni boshlaydi.

AGAR TASHQI HARORATNI YO'QOTSANGIZ

Tashqi harorat raqamlari '—--' ni ko'rsatganda, simsiz uzatish uzilgan yoki yo'qolgan bo'ladi. LED ob-havo stansiyasining orqa qismidagi CLEAR (TOZALASH) tugmasini bosing, so'ngra tashqi transmitterning orqa qismidagi RESET (QAYTA O'RNATISH) tugmasini bosing. Agar tashqi harorat displeyini yo'qotishda davom etsangiz, harorat ma'lumotlarini uzluksiz uzatmaguningizcha transmitterni boshqa joyga qo'yib ko'ring.

OB-HAVO PROGNOZCHISI VA BAROMETRDAN FOYDALANISH

Sizning LED ob-havo stansiyangizda barometrik bosimni o'lchaydigan o'rnatilgan barometr mavjud. Quvvatni yoqgandan so'ng, displeyda Quyoshli va Bulutli belgilari ko'rsatiladi. Sizning LED ob-havo stansiyangiz barometrik bosim o'zgarishlari ma'lumotlarini to'plash va keyingi 12-24 soatlik ob-havo sharoitlarini bashorat qilish uchun taxminan 24 soat vaqt oladi.

Bashorat qilingan ob-havo sharoitining to'rtta turi mavjud:

QUVOSH

QUVOSH VA BULUT

BULUT

YOMG'IR

Sizning ob-havo prognozchisingizda ob-havo tendentsiyasi ko'rsatkichi ham mavjud, havo bosimi ko'tarilganda (ob-havo yaxshilanadi) YUQORI strelka paydo bo'ladi, havo bosimi pasayganda (ob-havo yomonlashadi) PAST strelka paydo bo'ladi.

Izohlar:

Ob-havo stansiyasini uyingiz yoki binongiz atrofida ko'chirish uning aniqligiga ta'sir qiladi, chunki harorat yoki balandlikning keskin o'zgarishi ob-havo stansiyasining aniqligiga ta'sir qiladi. Keyingi 12-24 soatlik ob-havo sharoitini bashorat qilish uchun yana barqarorlashish uchun 24 soat kerak bo'ladi.

Sizning ob-havo stansiyangiz keyingi 12 - 24 soatlik ob-havo sharoitlarini bashorat qiladi. U tashqaridagi joriy ob-havo sharoitiga mos kelmasligi mumkin.

MUAMMOLARNI BARTARAF ETISH

Asosiy termometrning orqa qismidagi RESET (QAYTA O'RNATISH) tugmasini bosing va keyin tashqi transmitterning orqa qismida joylashgan RESET (QAYTA O'RNATISH) tugmasini bosing. Buni qilganingizdan so'ng, soatingiz standart sozlamalarga qaytariladi va DCF vaqt signali bilan qayta yangilanishi kerak bo'ladi.

YUQORI-PAST DIMMER O'TKAZGICHIDAN FOYDALANISH

Qorong'ida LED yorqinligini siz uchun qulay darajaga sozlash uchun soatning orqa qismidagi LO-HI DIMMER (PAST-YUQORI DIMMER) o'tkazgichini shunchaki suring.

SOATINGIZGA G'AMXO'RLIK QILISH

1. Soatingizni haddan tashqari haroratga, suvga yoki to'g'ridan-to'g'ri quyosh nuriga ta'sir qilmang.
2. Har qanday korroziv materiallar bilan aloqa qilishdan saqlaning.
3. Soatni haddan tashqari kuch, chang yoki namlikka duchor qilmang
4. Ichki orqa korpusni ochmang yoki ushbu soatning hech qanday qismiga tegmang
5. Noto'g'ri spetsifikatsiyalar yoki kuchlanishli boshqa AC/DC adaptorini ulamang
6. Soatingizni kuchli shovqinlar doirasiga qo'ymang. (Televizor, mikroto'lqinli pech...)

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
