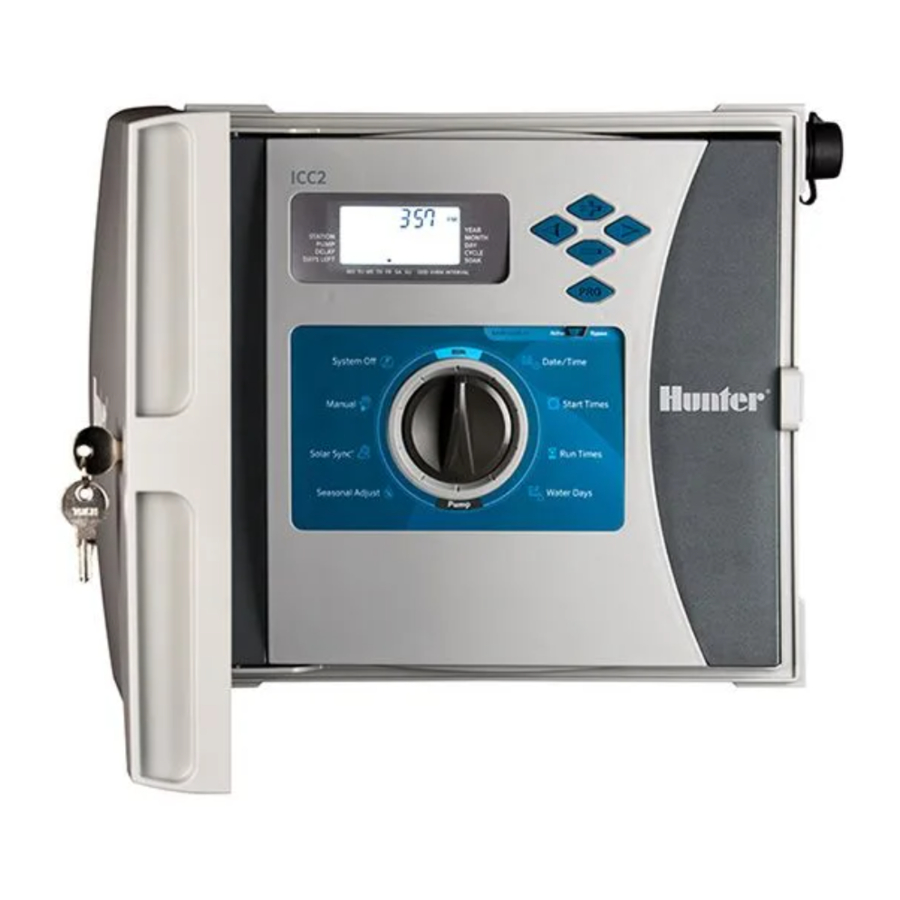

Hunter ICC2 - Sug'orish kontrolleri qo'llanmasi

Foydalanuvchi qo'llanmasi

• I2C-800-PL: 8 stansiyali asosiy model, 38 tagacha stansiyagacha kengaytirilishi mumkin, plastik tashqi shkaf
• I2C-800-M: 8 stansiyali asosiy model, 54 tagacha stansiyagacha kengaytirilishi mumkin, kulrang metall tashqi shkaf
• I2C-800-SS: 8 stansiyali asosiy model, 54 tagacha stansiyagacha kengaytirilishi mumkin, zanglamaydigan po'latdan yasalgan tashqi shkaf
• I2C-800-PP: 8 stansiyali asosiy model, 54 tagacha stansiyagacha kengaytirilishi mumkin, plastik poydevor

Texnik xususiyatlar

OPERATSION XUSUSIYATLARI

• Stansiyalar soni: Modulli dizayn 8 dan 38 gacha (plastik), 8 dan 54 gacha (metall) kengaytirilishi mumkin
• Stansiyaning ishlash vaqti: 1 daqiqadan 12 soatgacha
• Boshlanish vaqtlari: Har bir dastur uchun 8 ta, 4 ta mustaqil dastur (A, B, C va D)
• Bir vaqtning o'zida dastur ishlashi: 2
• Sensor kirishlari: 1
• Nasos/asosiy klapan chiqishlari: 1
• Sug'orish jadvali: 7 kunlik taqvim, 31 kunlik intervalgacha bo'lgan interval bilan sug'orish yoki haqiqiy toq yoki juft kunlik dasturlash

O'LCHAMLARI

PLASTIK SHKAF

• Balandligi: 12" (30.5 sm)
• Kengligi: 13.7" (34.8 sm)
• Chuqurligi: 5" (12.7 sm)

METALL SHKAF (KULRANG YOKI SS)

• Balandligi: 16" (40.6 sm)
• Kengligi: 13" (33 sm)
• Chuqurligi: 5" (12.7 sm)

METALL POYDEVOR (KULRANG YOKI SS)

• Balandligi: 36" (91.4 sm)
• Kengligi: 11.5" (29.2 sm)
• Chuqurligi: 5" (12.7 sm)

PLASTIK POYDEVOR

• Balandligi: 39" (99.1 sm)
• Kengligi: 24" (61 sm)
• Chuqurligi: 17" (43.2 sm)

ELEKTR XUSUSIYATLARI

• Transformator kirishi: 120 VAC, 60 Hz (230 VAC, 50/60 Hz xalqaro foydalanish)
• Transformator chiqishi: 24 VAC, 1.4 A
• Stansiya chiqishi: 24 VAC, 0.56 A gacha
• Nasos/asosiy klapan chiqishi: 24 VAC, 0.56 A gacha
• Batareya: 9 voltli ishqoriy batareya (qo'shilmagan) faqat AC bo'lmagan dasturlash uchun ishlatiladi; o'zgarmas xotira dastur ma'lumotlarini saqlaydi
• Old panel batareyasi: Haqiqiy vaqt soati uchun ichki CR2032 litiy (qo'shilgan)

TASDIQLAR

• CE, UL, cUL, FCC, RCM
• Plastik shkaf: IP44, NEMA 3R
• Metall shkaf (kulrang yoki SS): IP44, NEMA 3R
• Metall poydevor (kulrang yoki SS): IP44, NEMA 3R
• Plastik poydevor: IP24, NEMA 3R

STANDART SOZLAMALAR

• Barcha stansiyalar nol ishlash vaqtiga o'rnatiladi. Ushbu kontroller batareyasiz ham elektr uzilishlarida kiritilgan barcha dastur ma'lumotlarini saqlaydigan o'zgarmas xotiraga ega.

ICC2 komponentlari

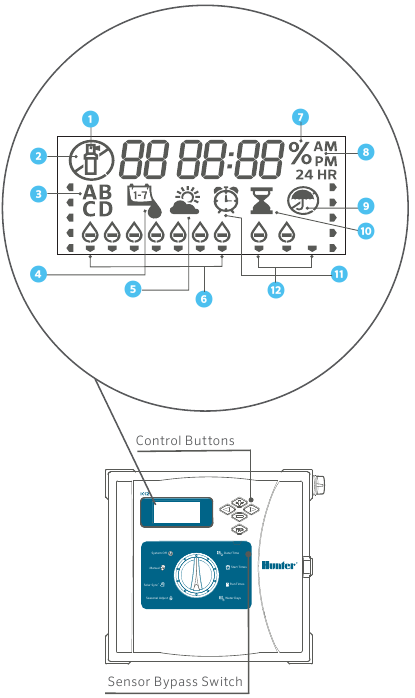

EKRANLARNI NAMOYISH QILISH

1. Stansiya ishlayapti: Sug'orish qachon sodir bo'lishini ko'rsatadi.
2. Purkagich o'chirilgan kunlar: Tanlangan kunda sug'orish bo'lmasligini ko'rsatadi.
3. Dastur ko'rsatkichlari: Foydalanishdagi dasturni aniqlaydi (A, B, C yoki D).
4. Suv kunlari belgisi: Kerakli sug'orish kunlarini tanlang.
5. Solar Sync belgisi: Ixtiyoriy Hunter Solar Sync sensori ishlatilishini ko'rsatadi.
6. Hafta kunlari: Dushanba–Yakshanba.
7. Mavsumiy sozlash %: Mavsumiy sozlash foizini ko'rsatadi (5% qadam).
8. Vaqt rejimi (AM/PM/24): AM, PM yoki 24 HR displeyni tanlang.
9. Yomg'ir sensori faol/bekor qilish: Sensor faol yoki chetlab o'tishga o'rnatilganligini ko'rsatadi.
10. Ishlash vaqti belgisi: Foydalanuvchi har bir stansiyaning ishlash vaqtini 1 daqiqadan 12 soatgacha o'rnatishi mumkin.
11. Boshlanish vaqti belgisi: Dastur uchun 15 daqiqalik qadamlar bilan 8 tagacha boshlanish vaqtini rejalashtiring.
12. Toq/Juft/Interval kunlari: Toq, juft yoki interval kunlari tanlanganligini ko'rsatadi.

NAZORAT TUGMALARI

+ Plus tugmasi: Tanlangan miltillovchi displeyni oshiradi.
- Minus tugmasi: Tanlangan miltillovchi displeyni kamaytiradi.
► Oldinga strelka: Tanlangan miltillovchi displeyni keyingi elementga o'tkazadi; shuningdek, qo'lda aylanishni boshlash uchun foydalaning.
◄ Orqaga strelka: Tanlangan miltillovchi displeyni oldingi elementga qaytaradi.
PRG Dastur tugmasi: Tanlaydi va dasturlaydi (A, B, C yoki D); shuningdek, sinov dasturini boshlash uchun ishlatiladi.
RAIN SENSOR Sensor chetlab o'tish tugmasi: Ixtiyoriy Hunter "Clik-type" sensorlarini chetlab o'tish uchun foydalaning.

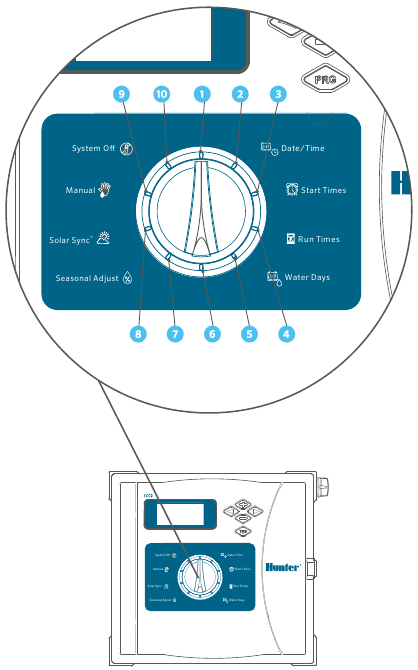

NAZORAT TERGICHI

1. Ishga tushirish: Avtomatik ishlash uchun normal terish pozitsiyasi.

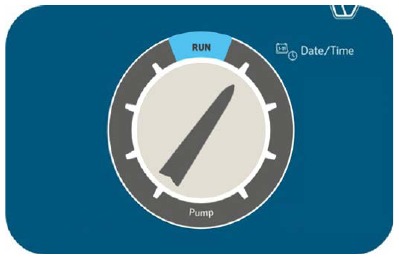

2. Sana/vaqt: Joriy sana va vaqtni o'rnating.

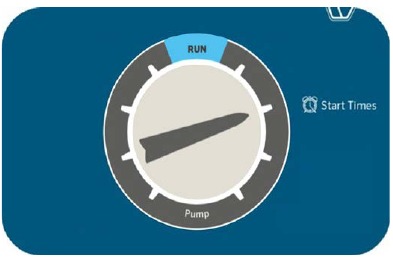

3. Boshlanish vaqtlari: Har bir dasturda 1 dan 8 gacha boshlanish vaqtini o'rnating.

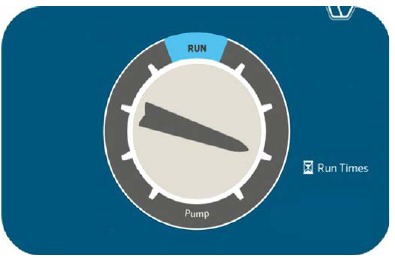

4. Ishlash vaqtlari: Har bir stansiyaning ishlash vaqtini o'rnating.

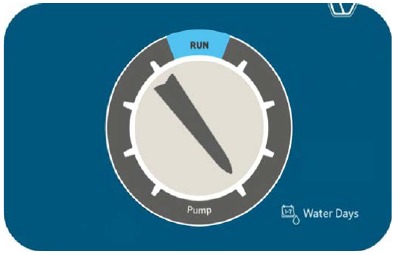

5. Suv kunlari: Individual, toq, juft yoki interval sug'orish kunlarini tanlang.

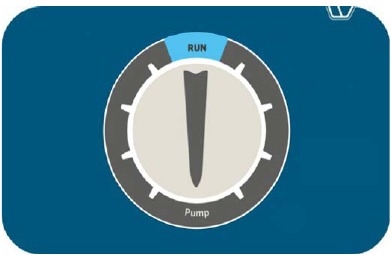

6. Nasos: Har bir stansiya uchun nasos yoki asosiy klapanni yoqing yoki o'chiring.

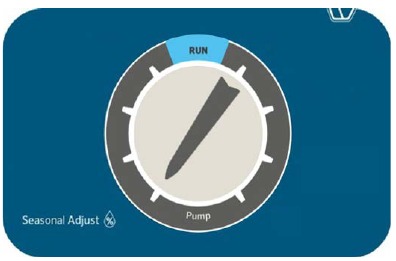

7. Mavsumiy sozlash: Barcha dasturlardagi barcha ishlash vaqtlarini foiz bilan o'zgartiring (5% dan 300% gacha).

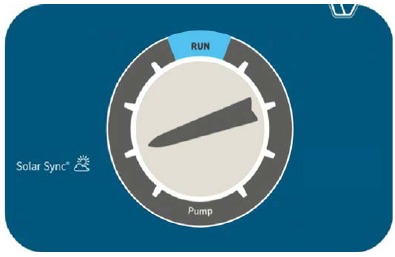

8. Solar Sync®: Hunter Solar Sync sensori uchun variantni o'rnating va sozlang.

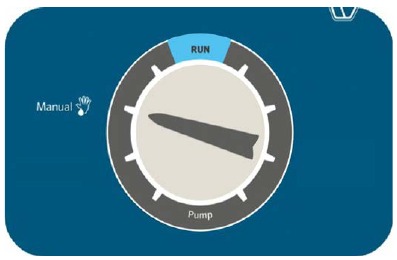

9. Qo'lda: Bir marta bitta stansiyani sug'orishni darhol faollashtiring.

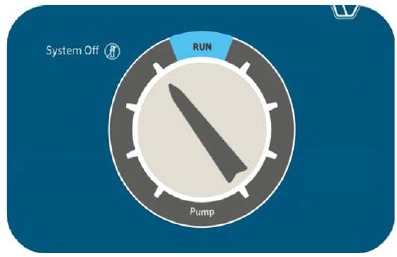

10. Tizim o'chirilgan: Terish RUN pozitsiyasiga qaytarilgunga qadar barcha sug'orishni to'xtatish uchun ishlatiladi.

SIM ULASh KOmPARTIMENTI

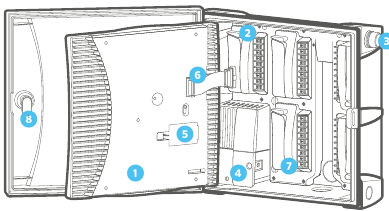

PLASTIK SHKAF

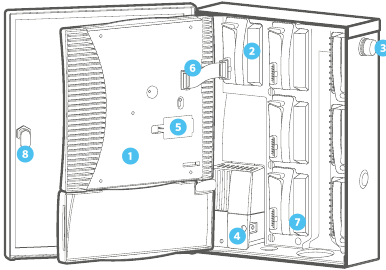

METALL SHKAF

1. Yuz to'plami/boshqaruv paneli: Kontrollerni dasturlash uchun asosiy konsol.
2. Quvvat moduli: Kontrollerga quvvat beradi va kontroller ishlashi uchun joyida bo'lishi kerak; 24 VAC, sensor, masofadan boshqarish va P/MV terminallarini o'z ichiga oladi.

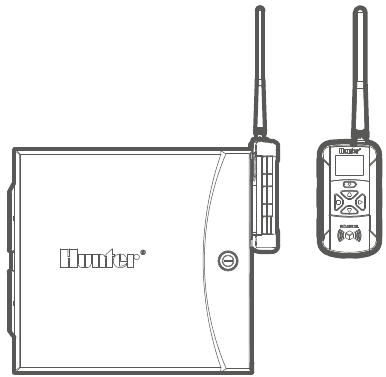

3. SmartPort ulagichi: Hunter ROAM va ROAM-XL masofadan boshqarish pultlaridan foydalanish imkonini beradi.
4. Transformator: 120 VAC, 230 VAC, neytral va erga ulash simlari bilan oldindan o'rnatilgan (qo'shimcha yoritishdan himoya qilish uchun qo'shimcha tuproqli topraklama tirgakchasini o'z ichiga oladi).
5. Batareya bo'limi: AC quvvati bo'lmaganda, 9 voltli batareya (qo'shilmagan) dasturlash imkonini beradi, 3 voltli CR2032 litiy batareyasi (qo'shilgan) real vaqt soatini saqlaydi.
6. Lenta kabeli: Yuz to'plamini quvvat moduliga ulaydi va boshqaruv panelidan ichki kontroller yig'ilishiga ma'lumot uzatadi.
7. Stansiya chiqish modullari: Kontroller sig'imini 4, 8 va 22 stansiyadan (ICM-400, ICM-800 va ICM-2200) qadamlar bilan kengaytirish uchun ishlatiladigan ulanadigan stansiya modullari.
8. Eshik qulfi: 751 kalitli oldindan o'rnatilgan qulf yig'ilishi (alternativ 701, 702 yoki 703 kalit/qulf yig'ilishlari ham mavjud).

Kontrollerni o'rnatish

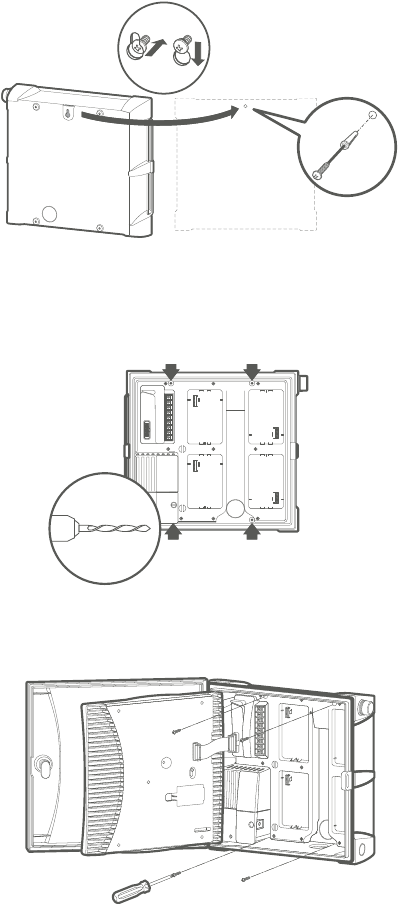

PLASTIK SHKAFNI DEVORGA O'RNATISH

1. Osonroq kirish uchun eshik va boshqaruv panelini olib tashlang. O'rnatish teshiklarini belgilash va burg'ulash uchun biriktirilgan teshik shablonidan foydalaning. Eshikni ochish uchun etarli joy qoldirishga ishonch hosil qiling. Agar gipsokarton yoki tosh devorga biriktirilayotgan bo'lsa, vintli ankerlarni o'rnating.
2. Devorga 1 dyuymli (25 mm) vintni mahkamlang, devordan ¼ dyuym (6 mm) bo'sh qoldiring. Kontrollerning orqa tomonidagi yuqori markaziy kalit teshigini vint ustiga suring va shkafni vint boshiga osib qo'ying.
   • Qolgan o'rnatish vintlari uchun to'rtta yo'naltiruvchi teshikni burg'ulang.
   • Shkaf ichidagi qolgan to'rtta teshikka vintlarni o'rnatib, kontrollerni joyida mahkamlang. Boshqaruv paneli va eshikni qayta ulang.

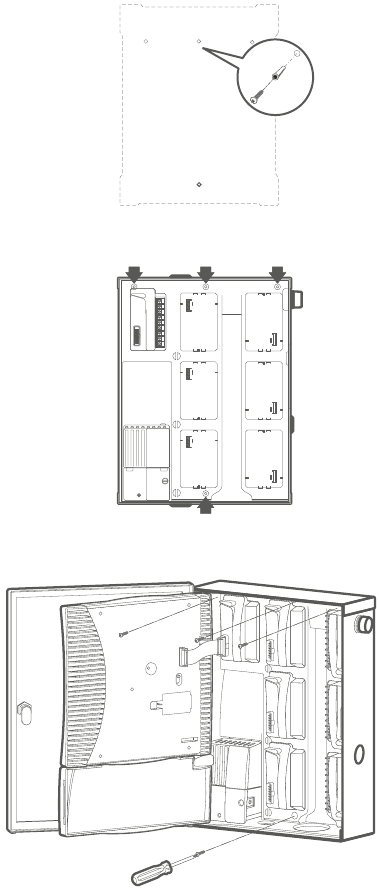

METALL SHKAFNI DEVORGA O'RNATISH

1. Osonroq kirish uchun eshik va boshqaruv panelini olib tashlang. O'rnatish teshiklarini belgilash va burg'ulash uchun biriktirilgan teshik shablonidan foydalaning. Eshikni ochish uchun etarli joy qoldirishga ishonch hosil qiling. Agar gipsokarton yoki tosh devorga biriktirilayotgan bo'lsa, vintli ankerlarni o'rnating.
2. Devorga 1 dyuymli (25 mm) vintni mahkamlang, devordan ¼ dyuym (6 mm) bo'sh qoldiring. Kontrollerning orqa tomonidagi yuqori markaziy kalit teshigini vint ustiga suring va shkafni vint boshiga osib qo'ying.
   • Qolgan o'rnatish vintlari uchun to'rtta yo'naltiruvchi teshikni burg'ulang.
   • Shkaf ichidagi qolgan to'rtta teshikka vintlarni o'rnatib, kontrollerni joyida mahkamlang. Boshqaruv paneli va eshikni qayta ulang.

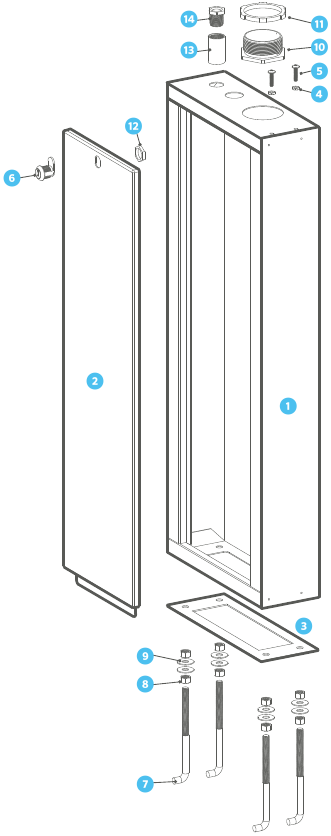

METALL PYEISTALGA O'RNATISH

1. ICC-PED yoki ICC-PED-SS
2. ICC poydevor eshigi
3. Poydevorni o'rnatish shabloni
4. Gayka, №10-32 (dona: 2)
5. Vint, №10-32 x 7/8 dyuym (dona: 2)
6. Qulf
7. Poydevorni o'rnatish J-bolti (dona: 4)
8. Gayka, olti burchakli 3/8 dyuym (dona: 8)
9. Shayba, tekis 3/8 dyuym (dona: 8)
10. 2 dyuymli trubka uchi
11. 2 dyuymli trubka qulfi
12. Olti burchakli gayka, eshik qulfi
13. 1/2 dyuymli trubka ulagichi
14. 1/2 dyuymli trubka uchi

TSIMENTNI TAYYORLANG

1. Taxminan 20 dyuym kenglikda x 16 dyuym chuqurlikda x 4 dyuym balandlikda (50 sm kenglikda x 40 sm chuqurlikda x 10 sm balandlikda) bo'lgan tsement yostig'i uchun shakl tayyorlang. Tsementni poydevordan pastga tushiring.
2. Shablonda J-boltlarini va simlarni (elektr ta'minoti, topraklama simi va sug'orishni boshqarish trubkalari) o'rnating va ularni teshikka joylashtiring.
3. Poydevor eshigini olib tashlang va poydevorning asosini tsement plitasidagi J-boltlarga mahkamlang.

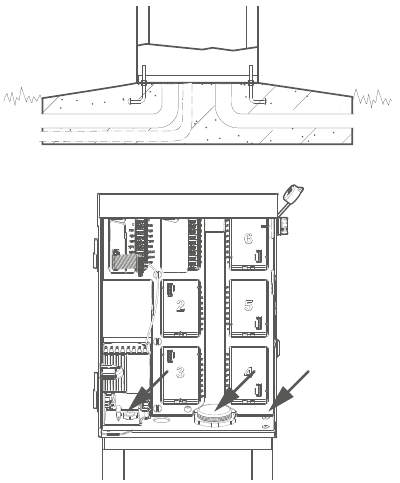

KONTROLLERNI PYEISTALGA O'RNATING

Kontrollerni poydevorga o'rnatishdan oldin, barcha kerakli quvur vilkalarining kontrollerning pastki qismidan olib tashlanganligiga ishonch hosil qiling.

1. 2 dyuymli trubka uchini poydevorning yuqori qismidan kontrollerning pastki qismiga kiritib, qulflash gaykasini iplarga mahkamlab, kontrollerni mahkamlang.
2. Simlarni ulash qopqog'ini transformator qutisi oldidan olib tashlang va kontrollerni 1/2 dyuymli quvur ulagichi va uchi bilan mahkamlang.
3. Shkafning pastki o'ng tomonidagi vint teshiklaridan ikkita #10-32 vintni kiritib, tegishli gaykalar bilan mahkamlang.

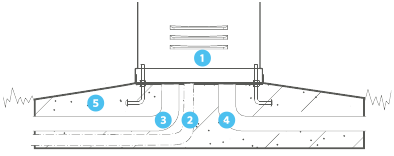

PLASTIK PYEISTALGA O'RNATISH

1. Sug'orish kontrollerni poydevorini tsement shakliga o'rnating.
2. Elektr ta'minoti quvuri: elektr manbaiga ulaning; kontroller ichidagi J-qutisi.
3. Topraklama simi quvuri: ASIC ko'rsatmalariga muvofiq topraklang.
4. Mahalliy qoidalarga muvofiq sug'orishni boshqarish simini trubka orqali o'tkazing.
5. Rejaga muvofiq poydevor asosi: poydevordan suv yaxshi ketishini ta'minlang.


Eslatma: Kontroller topraklangan 120 VAC yoki 230 VAC (xalqaro) elektr manbaiga qattiq sim bilan ulangan bo'lishi kerak.

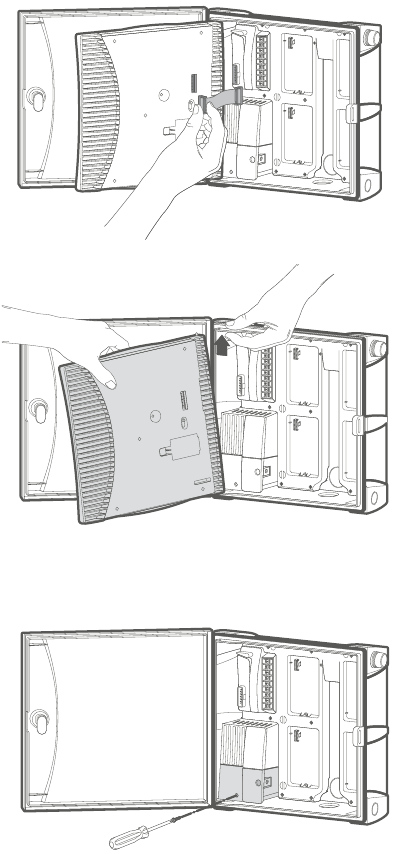

AC quvvatini ulash

1. Manbadan AC quvvatini o'chiring va o'chirilganligini tekshiring.
2. Yuz panelining lenta kabelini uzing va yuz panelini shkafdan olib tashlang.
3. Vintni va simlarni ulash qopqog'ini transformator qutisi oldidan olib tashlang.

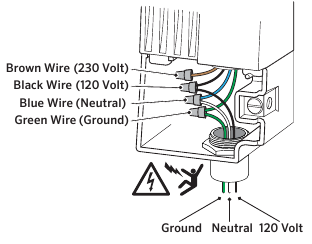

120 VAC SIMLI GAYKA

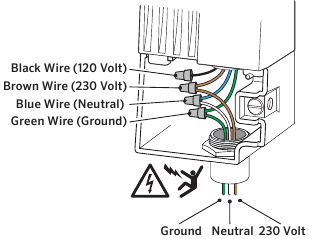

230 VAC SIMLI GAYKA

4. Har bir AC quvvat simining uchidan taxminan 1/2 dyuym (13 mm) izolyatsiyani echib oling.
5. Simlarni ulanish qutisi ichidagi trubka teshigi orqali o'tkazing.
6. Yuqorida ko'rsatilganidek, AC simlarini ulang, bunda ta'minlangan terminal blokidan foydalaning yoki ruxsat etilgan joylarda yopishtirilgan simli gaykalardan foydalaning.
7. Simlarni ulash qopqog'ini o'rnating, quvvatni yoqing va ishlashini tekshiring.
8. Yer topraklama apparatidan mis simni kiriting va simni mahkamlash uchun old tomondagi vintni mahkamlang.
9. Eng kamida, yer topraklama apparatiga 10 AWG (5 mm2) simdan foydalaning (yalang'och mis sim tavsiya etiladi).
10. Kontrollerdan kamida 8 fut (2,5 m) uzoqlikda 10Ō yoki undan kam qarshilikka erishish uchun mis qoplamali po'lat topraklama rodlari va/yoki plitalarini qo'shing.

120 VAC TERMINAL BLOKI

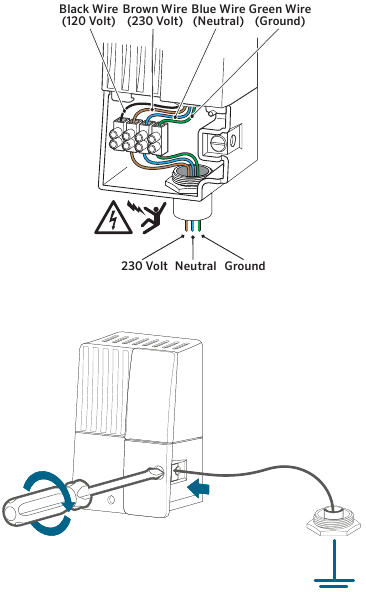

230 VAC TERMINAL BLOKI

Eslatma: Ushbu qadam barcha o'rnatishlar uchun juda tavsiya etiladi va metall va SS konfiguratsiyalarini to'g'ri topraklash uchun zarurdir.

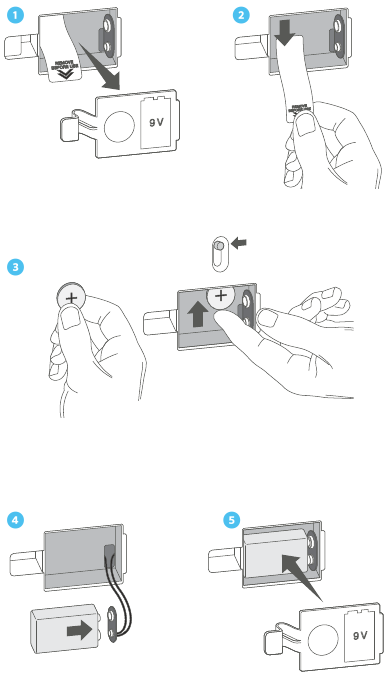

Batareyani faollashtirish

1. Batareya bo'linmasi boshqaruv panelining orqa tomonida joylashgan. Ikkala 9 voltli (ixtiyoriy) va 3 voltli CR2032 litiy batareyalariga kirish uchun qopqoq plitasini olib tashlang.
2. Haqiqiy vaqt sanasi va vaqt zaxirasini faollashtirish uchun CR2032 batareya uyasidan plastik yorliqni olib tashlang.
3. CR2032 batareyasini almashtirish uchun eskisini chiqarib tashlash uchun ko'k datchikni pastga suring.
4. Ixtiyoriy 9 voltli batareya (qo'shilmagan) faqat shkafdan olib tashlanganida boshqaruv panelini dasturlash uchun ishlatilishi mumkin va avtomatik jadvallarni ishga tushirish yoki stansiyalarni faollashtirishga qodir emas.
5. Batareya bo'linmasini yopish uchun qopqoq plitasini qayta o'rnating.

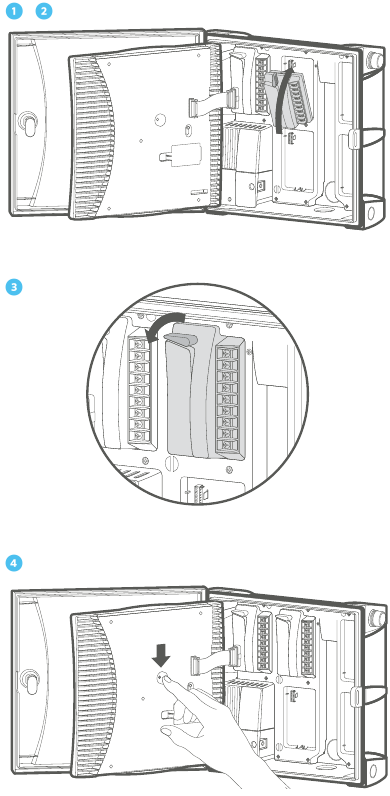

Modullarni o'rnatish

1. Ko'k qulflash datchigini vertikal (qulfdan chiqarilgan) holatga aylantiring.
2. Modulning bir uchidagi ikkita yorliqni uyadagi bir uchidagi mos teshiklarga tekkizing va modulni mahkam joyiga tekkizing. Eslatma: Stansiya modullari stansiya chiqish uyalari 3 va 4 (plastik) va uyalar 4, 5 va 6 (metall) ichida teskari o'rnatiladi.
3. Qulflash datchigini gorizontal (qulflangan) holatga aylantiring.
4. Boshqaruv panelining orqa tomonidagi RESET (QAYTA O'RNATISH) tugmasini bosing.

Eslatma: Kontroller yangi modulni tanishi uchun RESET (QAYTA O'RNATISH) tugmasini bosish kerak.

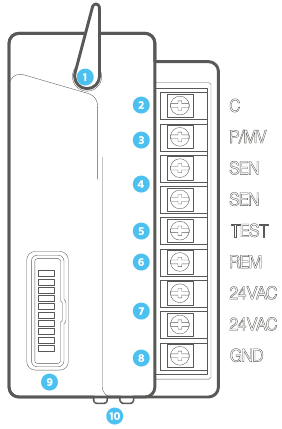

QUVVAT MODULLARI

1. Qulflash datchigi: Modulni olib tashlash yoki o'rnatish uchun yuqoriga, modulni joyiga qulflash uchun pastga aylantiring.
2. C (Umumiy sim ulanishi): P/MV va/yoki stansiya simlari uchun umumiy ulanishni amalga oshiradi.
3. P/MV (Nasos/Master klapan ulanishi): Master klapan yoki nasosni ishga tushirish relayini faollashtirish uchun 0,56 A gacha.
4. SEN (x2) Sensor kiritishi: Hunterning odatda yopiq Clik sensorlari va/yoki Solar Sync sensori uchun standart kiritishlar.
5. Test 24 VAC (doim yoqilgan): Klapan simlarini sinash va joylashtirish uchun ishlatiladi.
6. REM (Masofadan boshqarish pulti kiritishi): Hunter ROAM va/yoki ROAM XL pultlari bilan foydalanish uchun Hunter SmartPort™ ulagichiga oldindan sim bilan ulangan.
7. 24VAC (x2) Transformator ulanishi: Transformatorning 24 VAC sariq simlarini ulaydi. Shuningdek, Hunter sensor modullari va qabul qiluvchilarini quvvatlantirish uchun ishlatiladi.
8. GND: Transformatorning yashil xavfsizlik topraklama simini ulaydi.
9. Lenta kabeli ulanishi: Kontrollerni boshqaruv paneliga ulaydi.
10. O'rnatish yorliqlari: Modulni tekkizing va bu yorliqlarni stansiya chiqish uyasiga kiriting.

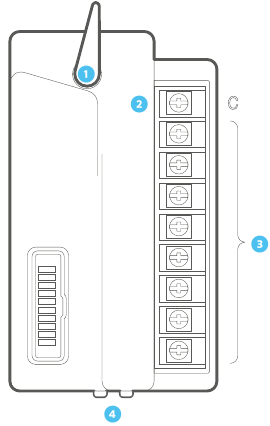

STANSIYA MODULLARI

11. Qulflash datchigi: Modulni olib tashlash yoki o'rnatish uchun yuqoriga, modulni joyiga qulflash uchun pastga aylantiring.
12. C (Umumiy sim ulanishi): Stansiya simlari uchun umumiy ulanishlarni amalga oshiradi.
13. Stansiya terminallari: Har bir 24 VAC stansiya chiqish simini klapanlarga ulash uchun raqamlangan ulanishlar. ICM400 to'rtta, ICM800 sakkizta va ICM2200 22 ta stansiya chiqish terminaliga ega.
14. O'rnatish yorliqlari: Modulni tekkizing va bu yorliqlarni stansiya chiqish uyasiga kiriting.

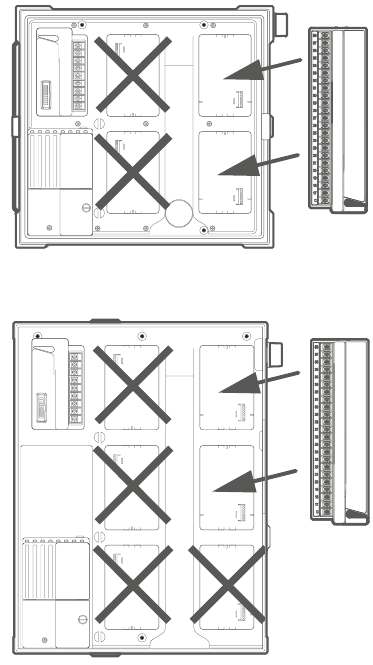

ICM2200 kengaytirish moduli umumiy stansiya sonini 38 tagacha (plastik) va 54 tagacha (metall) oshiradi. Ushbu modulni ICM400 va ICM800 stansiya modullari kabi aniq o'rnatish mumkin; ammo u ikkita stansiya chiqish uyasini qoplaydi.

Eslatma: ICM2200 eng yuqori ikkita chiqish uyasiga o'rnatilishi kerak: 3 va 4 (plastik) yoki 5 va 6 (metall). Bundan tashqari, ICM2200 dan oldin bo'sh uya bo'lmasligi kerak. O'rnatishdan so'ng boshqaruv panelining orqa tomonidagi RESET (QAYTA O'RNATISH) tugmasini bosishni unutmang.

O'rnatish bo'yicha yo'riqnoma

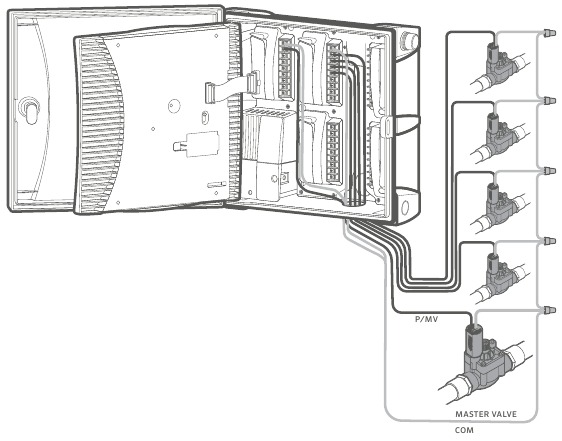

STANSIYA SIMLARINI ULASH

Har bir ICC2 kontrolleri 8 tagacha stansiya uchun zavodda o'rnatilgan baza moduli (ICM-800) bilan ta'minlanadi. 4 (ICM-400), 8 (ICM-800) yoki bitta 22 stansiyali kengaytirish moduli (ICM-2200) qadamlarida bir nechta qo'shimcha modullar qo'shilishi mumkin. Har bir stansiya modulining o'ziga xos umumiy terminali mavjud bo'lib, u modul ichidagi mos keladigan stansiya terminallari bilan birgalikda ishlaydi. Har bir stansiya chiqishi maksimal 0,56 A ga baholanadi, bu ikki tagacha Hunter solenoidini bir vaqtning o'zida xavfsiz ishlata oladi.

1. Stansiya/klapan simlarini boshqaruv klapani va kontroller o'rtasida yo'naltiring.
2. Klapan(lar)da umumiy simni har bir alohida klapan uchun solenoid simining har ikkalasiga ham ulang. Bu ko'pincha oq rangli simdir. Alohida boshqaruv simini har bir klapaning ikkinchi qolgan solenoid simiga ulang. Barcha simlarni ulash ulanishlari suv o'tkazmaydigan ulagichlar yordamida amalga oshirilishi kerak.
3. Barcha umumiy va klapan boshqaruv simlarini kirish trubkasi orqali kontrollerga yo'naltiring. Trubka shkafning pastki qismidagi har qanday nokaut teshigiga ½" (13 mm) dan 2" (50 mm) diametrgacha ulanishi mumkin.
4. Barcha simlarning uchlaridan ½" (13 mm) izolyatsiyani echib oling. Klapan umumiy simlarini mos keladigan "COM" terminallariga mahkamlang. Barcha alohida klapan boshqaruv simlarini tegishli stansiya terminallariga ulang.

ASOSIY KLAPANNI ULASH (Ixtiyoriy)

Ushbu bo'limni faqat sizda asosiy klapan o'rnatilgan bo'lsa, to'ldiring. ICC2da bitta Nasos/Asosiy klapan (P/MV) chiqishi mavjud bo'lib, u odatda yopiq asosiy klapanni yoki nasosni ishga tushirish relesini faollashtirishga qodir. Asosiy klapan odatda asosiy liniyaning ta'minot nuqtasida o'rnatiladi va faqat avtomatik tizim faollashtirilganda ochiladi. Asosiy klapanning maqsadi stansiya klapanlarining hech biri ishlamayotganda sug'orish tizimiga suvni o'chirishdir. Bundan tashqari, zona yoki asosiy liniyada sizib chiqish yoki uzilish bo'lsa, tizimni o'chirish uchun ham foydalidir. P/MV chiqishi 0,56 A gacha baholanadi.

5. Asosiy klapan sim juftligini stansiya simlariga o'xshash tarzda shkafga va undan tashqariga yo'naltiring.
6. P/MV chiqishi quvvat chiqish modulida, ICC2ning yuqori chap burchagida joylashgan.
7. Asosiy klapan simining har ikkalasini P/MV terminaliga ulang va qolgan simni umumiy "COM" terminaliga ulang.
8. Asosiy klapanni har qanday stansiyaga muvofiq ravishda faollashtirish mumkin. Kontrollerning standart sozlamasi barcha stansiyalar bilan Asosiy klapan chiqishini faollashtirishdir; ammo uni har qanday alohida stansiya bilan faol yoki o'chirilgan bo'lishi uchun ham dasturlash mumkin.

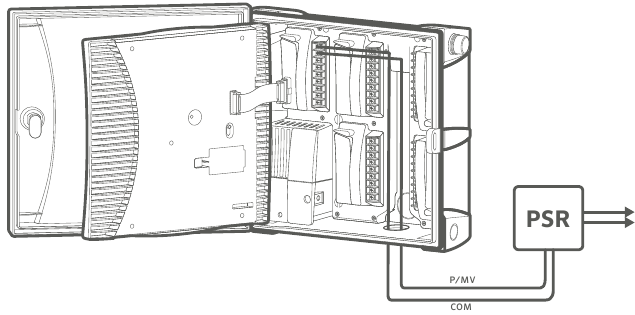

NASOSNI ISHGA TUSHIRISH RELESINI ULASH (Ixtiyoriy)

Ushbu bo'limni faqat sizda nasosni ishga tushirish relesi o'rnatilgan bo'lsa, to'ldiring. ICC2da bitta Nasos/Asosiy klapan (P/MV) chiqishi mavjud bo'lib, u odatda yopiq asosiy klapanni yoki nasosni ishga tushirish relesini faollashtirishga qodir. Nasosni ishga tushirish relesi - bu tizimga suv yetkazib berish uchun ishlatilganda nasosni faollashtirish uchun sug'orish kontrolleridan foydalanadigan elektr qurilma. Nasos kontroller tomonidan ishlatilishi kerak bo'lganda, nasosni ishga tushirish relesi ishlatilishi kerak. Kontrollerni to'g'ridan-to'g'ri nasosga ulamang, chunki bu kontrollerga zarar yetkazadi. P/MV chiqishi 0,56 A gacha baholanadi.

1. Nasosni ishga tushirish relesi sim juftligini stansiya simlariga o'xshash tarzda shkafga va undan tashqariga yo'naltiring.
2. P/MV chiqishi quvvat chiqish modulida, ICC2ning yuqori chap burchagida joylashgan.
3. Hunter nasosni ishga tushirish releslari ikkita sariq 24 VAC uchuvchi simlar bilan birga keladi, ulardan biri umumiy "COM" terminaliga, ikkinchisi esa P/MV terminaliga ulanadi.
4. Hunter kontrollerni nasosni ishga tushirish relesidan kamida 15' (4,5 m) uzoqlikda o'rnatishni tavsiya qiladi. Ko'p hollarda kontroller va nasosni ishga tushirish relesi o'rtasidagi masofa hech qanday muammo tug'dirmasa-da, ba'zida 24 VAC g'altakidagi simlar elektromagnit shovqinning kontrollerga qaytishiga imkon berishi mumkin. Kontroller va nasosni ishga tushirish relesi o'rtasidagi 15' (4,5 m) masofa har qanday potentsial elektromagnit shovqinni susaytirishga yordam beradi.
5. Nasosni ishga tushirish relesini har qanday stansiyaga muvofiq ravishda faollashtirish mumkin. Kontrollerning standart sozlamasi barcha stansiyalar bilan Nasosni ishga tushirish relesi chiqishini faollashtirishdir; ammo uni har qanday alohida stansiya bilan faol yoki o'chirilgan bo'lishi uchun ham dasturlash mumkin.

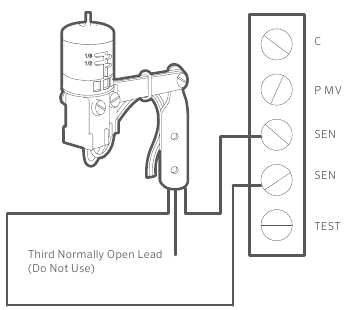

HUNTER Clik SENSORINI ULASH

Hunter ob-havo sensori yoki odatda yopiq, mikroswitch turidagi har qanday sensorni ICC2 bilan ulash mumkin. Ushbu sensorning maqsadi ob-havo sharoiti talab qilganda avtomatik sug'orishni to'xtatishdir. ICC2da bitta sensor kirishi mavjud va Hunterning to'liq Clik turidagi sensorlari bilan mos keladi, jumladan:

• Flow-Clik®
• Freeze-Clik®
• Mini-Clik®
• Rain-Clik® (simli va simsiz, Rain/Freeze-Clik bilan birga)
• Soil-Clik®
• Solar Sync® (simli va simsiz)
• Wind-Clik®

Barcha Hunter Clik sensorlari odatda yopiq va signalda ochiladi, bu kontrollerga sug'orishni to'xtatib turish haqida ogohlantiradi. ICC2 sensori ishga tushirilgandan so'ng butun kontrollerni yoki faqat alohida stansiyalarni o'chirish uchun dasturlashtirilishi mumkin (Dasturlashtiriladigan sensorning bekor qilish bo'yicha ko'rsatmalariga qarang).

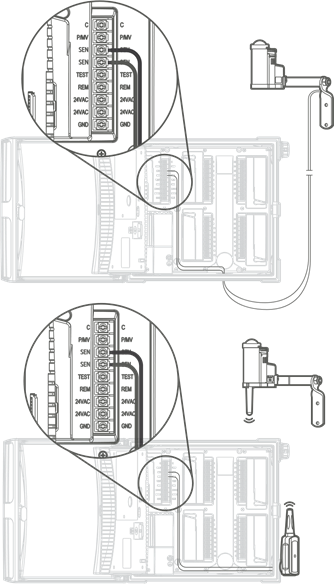

1. Hunter Clik sensorini ulash uchun quvvat modulidagi "SEN" deb belgilangan sensor kirishlarini toping.
2. Clik sensordan simlarni mavjud bo'lgan har qanday nokaut orqali kontroller shkafiga yo'naltiring.
3. Ikki SEN terminali orqali ulangan qizil o'tkazgich simini olib tashlang.
4. Bitta simni bitta SEN terminaliga, ikkinchi simni esa boshqa SEN terminaliga ulang. Qaysi sim qaysi SEN terminaliga ulanganligi muhim emas.

Eslatma: Kontrollerning sensor signaliga javob berishi uchun Sensorning chetlab o'tish kaliti "Faol" ga o'rnatilishi kerak. Signal ishga tushirilgandan so'ng displeyda "OFF" (o'chirilgan) yozuvi paydo bo'ladi va miltillovchi belgi ko'rsatiladi. Shuningdek, agar sensor o'rnatilmagan bo'lsa, SEN terminallariga o'tkazgich simini qayta o'rnating yoki Sensorning chetlab o'tish kalitini "Chetlab o'tish" ga o'rnating.

SENSORNING CHETLAB O'TISH KALITI

Ushbu kalit kontrollerga ulangan ob-havo sensorini yoqadi yoki o'chiradi. Kalit "Faol" holatida bo'lganda, kontroller sensor holatiga rioya qiladi va sensor ishga tushirilsa, sug'orishni o'chiradi. Agar sensor yopiq holatda bo'lsa, kontroller odatdagidek ishlaydi. Agar sensor ochiq holatda bo'lsa, lekin sizning avtomatik sug'orishingiz odatdagidek ishlashini istasangiz, kalitni "Chetlab o'tish" holatiga o'tkazing. Sensor endi bekor qilinadi va kontroller dasturlashtirilganidek ishlaydi.

Agar sizda sensor o'rnatilmagan bo'lsa, Sensorning chetlab o'tish kalitining holati faol yoki chetlab o'tish rejimida bo'lishi mumkin. Bu ikkita SEN terminalini bog'laydigan o'tkazgich simi joyida qolguncha to'g'ri bo'ladi. Agar o'tkazgich simi olib tashlangan bo'lsa, Sensorning chetlab o'tish kalitini chetlab o'tish rejimida saqlang. Aks holda avtomatik sug'orish sodir bo'lmaydi.

Eslatma: Qo'lda bitta stansiya funksiyasi har qanday biriktirilgan sensorni e'tiborsiz qoldiradi va qo'lda sug'orishga imkon beradi.

HUNTER Solar Sync SENSORINI ULASH (KIRITILMAGAN)

Solar Sync - bu Hunter ICC2ga ulanganida, mahalliy iqlim sharoitidagi o'zgarishlarga qarab dasturlashtirilgan sug'orish jadvalini avtomatik ravishda sozlashi mumkin bo'lgan aqlli sensor tizimi. Solar Sync joyida ob-havo sharoitlarini o'lchash va evapotranspiratsiya (ET)ni aniqlash uchun quyosh radiatsiyasi va harorat sensoridan foydalanadi, bu o'simliklar va turf suvdan foydalanish tezligidir. Bundan tashqari, Solar Sync sensorida Hunter Rain-Clik va Freeze-Clik sensorlari ham mavjud bo'lib, ular yomg'ir yog'ganda va/yoki muzlash sharoitida sug'orish tizimini o'chiradi.

ICC2 kontrollerga o'rnatilgan Solar Sync dasturiga ega va boshqaruv panelida bir necha daqiqada dasturlashtirilishi mumkin. Kontroller joyida ob-havodagi o'zgarishlardan olingan sensor ma'lumotlariga asoslanib, sug'orishning ishlash vaqtini avtomatik ravishda oshiradi yoki kamaytiradi. Bu suvni tejaydigan sug'orish mahsulotiga olib keladi, bu suvni tejashga va sog'lomroq landshaftlarga yordam beradi. Qo'shimcha dasturlash ko'rsatmalari uchun Solar Sync foydalanuvchi qo'llanmasiga murojaat qiling yoki www.hunterindustries.com/support/sensors/solar-sync manzilidagi veb-saytimizdagi Solar Sync qo'llab-quvvatlash bo'limiga tashrif buyuring.

SIMLI Solar Sync O'RNATISH

1. Quyosh va yomg'irga to'sqinliksiz ta'sir qiladigan, lekin sprinkler purkagich yo'lida bo'lmagan har qanday yuzaga sensorni vertikal holatda ta'minlangan vintlar yordamida o'rnating. Bu kontrollerdan maksimal 200' (60 m) bo'lishi mumkin.
2. Yashil va qora sim juftligini mavjud bo'lgan har qanday nokaut orqali kontroller shkafiga yo'naltiring.
3. Ikki SEN terminali orqali ulangan qizil o'tkazgich simini olib tashlang.
4. Bitta simni bitta SEN terminaliga, ikkinchi simni esa boshqa SEN terminaliga ulang. Qaysi sim qaysi SEN terminaliga ulanganligi muhim emas.

SIMSIZ Solar Sync O'RNATISH

1. Oldingi sahifadagi 1–4-qadamlarni takrorlang; ammo siz sensordan keladigan simlardan farqli o'laroq, simsiz Solar Sync qabul qilgichidagi yashil va qora simlarni SEN terminallariga ulaysiz.
2. Qabul qilgichni kontrollerning yon tomonidagi ta'minlangan nokautlarga yoki ta'minlangan devorga o'rnatish qavsi va apparat bilan devorga o'rnatish mumkin.
3. Sensor qabul qilgichdan 800' (240 m) gacha o'rnatilishi mumkin. Qabul qilgich va sensor bir xil chastota bilan oldindan bog'langan. O'rnatilgandan so'ng qabul qilgich signal uzatilishini tekshirish uchun o'zining bog'langan sensoridan signal qidirish uchun avtomatik ravishda "qidirish" rejimiga o'tadi. Biroq, o'rnatish vaqtida sensor va qabul qilgich o'rtasida signal uzatilishini tekshirish uchun aloqani qo'lda ishga tushirish yaxshi fikr.
4. Qabul qilgichning yashil va qora simlari kontrollerga ulanganidan so'ng qabul qilgichning o'rtasidagi qizil LED yonadi va 10 soniya davomida qattiq yonadi, bu sensordan signal qidirayotganini bildiradi.
5. Qabul qilgich qidirayotganda sensordagi shpindelni bosib ushlab turing. Qabul qilgichdagi LED to'rt marta miltillaydi va keyin o'chadi, bu sensordan signal qabul qilinganligini bildiradi.
6. Mavjud qabul qilgich/sensor aloqasini ikki marta tekshirish yoki tasdiqlash uchun sensordagi shpindelni bosib ushlab turing. Qabul qilgichdagi LED ikki marta miltillaydi va qabul qilgichning sensorga to'g'ri murojaat qilinganligini tasdiqlaydi.

HUNTER Masofadan boshqarish pultini ulash (KIRITILMAGAN)

ICC2 Hunter ROAM va ROAM XL masofadan boshqarish pultlari bilan mos keladi va har bir kontroller zavodda o'rnatilgan SmartPort bilan birga keladi. Bu sizning tizimingizni kontrollerdan oldinga va orqaga yurishga hojat qoldirmasdan qo'lda ishlash imkonini beruvchi masofadan ulanish imkoniyatini ta'minlaydi.

1. ROAM yoki ROAM XL masofadan boshqarish pultini ICC2ga ulash uchun SmartPortdagi ob-havoga chidamli rezina qopqoqni olib tashlang, masofadan boshqarish qabul qilgichining pinlarini ulagich bilan tekislang va qabul qilgich to'liq o'rnashguncha mahkam itaring.
2. Har bir ROAM va ROAM XL tizimi qutidan to'g'ri ishlash uchun oldindan manzillangan. Qabul qilgichni SmartPortga o'rnatganingizdan so'ng u to'rt marta signal beradi. Taxminan yetti soniyadan so'ng qabul qilgich yana ikki marta signal berib, to'g'ri manzilga dasturlanganligini tasdiqlaydi. Transmitter va qabul qilgichning to'g'ri aloqa qilayotganligini tekshirish uchun transmitterning ► yoki to'xtatish tugmasini bosing. Qabul qilgich to'g'ri aloqani ko'rsatib, ikki marta signal berishi kerak.
3. Qo'shimcha dasturlash ko'rsatmalari uchun Hunter ROAM va ROAM XL foydalanuvchi qo'llanmalariga qarang.

Kontrollerni dasturlash

JORIY SANANI VA VAQTNI SOZLASH

1. Dialni Sana/Vaqt (Date/Time) holatiga burang.
2. Joriy yil miltillaydi. Yilni o'zgartirish uchun + va – tugmalaridan foydalaning. Oy sozlamasiga o'tish uchun ► tugmasini bosing.
3. Oy miltillaydi. Oyni o'zgartirish uchun + va – tugmalaridan foydalaning. Kun sozlamasiga o'tish uchun ► tugmasini bosing.
4. Kun miltillaydi. Oyning kunini o'zgartirish uchun + va – tugmalaridan foydalaning. Vaqt sozlamasiga o'tish uchun ► tugmasini bosing.
5. Vaqt ko'rsatiladi va vaqt davri miltillaydi. AM, PM yoki 24 soatlik rejimni tanlash uchun + va – tugmalaridan foydalaning.
6. Soatlarga o'tish uchun ► tugmasini bosing. Soatni o'zgartirish uchun + va – tugmalaridan foydalaning.
7. Daqiqalarga o'tish uchun ► tugmasini bosing. Daqiqalarni o'zgartirish uchun + va – tugmalaridan foydalaning.

DASTURNING BOSHLANISH VAQTINI SOZLASH

1. Dialni Boshlanish vaqtlari (Start Times) holatiga burang.
2. A, B, C yoki D ni tanlash uchun PRG tugmasini bosing.
3. Boshlanish vaqti miltillaydi. Boshlanish vaqtini o'zgartirish uchun + va – tugmalaridan foydalaning. Boshlanish vaqtlari 15 daqiqalik qadamlar bilan oldinga siljiydi.
4. Yana bir boshlanish vaqtini qo'shish uchun ► tugmasini yoki keyingi dastur uchun boshlanish vaqtini o'rnatish uchun PRG tugmasini bosing. Eslatma: Kontrollerda har bir dastur uchun sakkizta boshlanish vaqti mavjud va bir vaqtning o'zida istalgan ikkita dasturni ishga tushirishi mumkin.
5. Dastur boshlanish vaqtini yo'q qilish uchun: Dial Boshlanish vaqtlari (Start Times) holatiga o'rnatilgan holda, + va – tugmalarini 12:00 AM (yarim tun) ga yetguncha bosing. Bu yerdan "OFF" (O'chirilgan) holatiga o'tish uchun – tugmasini bir marta bosing.

STANSIYANING ISHLASH VAQTINI SOZLASH

1. Dialni Ishlash vaqtlari (Run Times) holatiga burang.
2. A, B, C yoki D ni tanlash uchun PRG tugmasini bosing.
3. 1-stansiya uchun ishlash vaqti miltillaydi. Stansiyaning ishlash vaqtini o'zgartirish uchun + va – tugmalaridan foydalaning. Stansiyaning ishlash vaqtini 1 daqiqadan 12 soatgacha belgilashingiz mumkin.
4. Keyingi stansiyaga o'tish uchun ► tugmasini bosing.
5. Ishga tushirishni istagan har bir stansiya va dastur uchun takrorlang.
6. Umumiy ishlash vaqtini hisoblash: Dialni Ishlash vaqtlari (Run Times) holatiga burang. Dasturdagi barcha stansiyalar uchun umumiy ishlash vaqtini ko'rish uchun ◄ tugmasini bosing. Boshqa dasturlar uchun umumiy ishlash vaqtini ko'rish uchun PRG tugmasini bosing.

SUV BERISH KUNLARINI SOZLASH

1. Dialni Suv berish kunlari (Water Days) holatiga burang.
2. Displeyda oxirgi tanlangan dastur (A, B, C yoki D) ko'rsatiladi. PRG tugmasini bosib, kerakli dasturga o'ting.
3. Ekran pastidagi ko'rsatkich "MO" (Dushanba) tepasida miltillaydi. Suv berish ( ) yoki suv bermaslik ( – ) kunlarini tanlash uchun + yoki – tugmalarini bosing.
4. Muayyan kun uchun suv berish yoki bermaslikni tanlagandan so'ng, ko'rsatkich avtomatik ravishda keyingi kunga o'tadi. Shuningdek, ► va ◄ tugmalarini bosib, alohida kunlar orasida o'tishingiz mumkin.

SUV BERISH UCHUN TOQ YOKI JUFT KUNLARNI TANLASH

Bu funksiya haftaning muayyan kunlari o'rniga oyning raqamlangan kunlaridan foydalanadi (ya'ni toq: 1, 3, 5 va hokazo; juft: 2, 4, 6 va hokazo).

1. "ODD" (Toq) yoki "EVEN" (Juft) tepasida ko'rsatkich miltillaguncha ► tugmasini haftaning barcha kunlaridan o'tkazing.
2. Toq yoki Juft kunlarni tanlash uchun + tugmasini yoki bekor qilish uchun – tugmasini bosing.

INTERVALLI SUV BERISHNI TANLASH

Agar siz muayyan sanalar yoki haftaning kunlari haqida tashvishlanmasdan, suv berishning yanada izchil jadvaliga ega bo'lishni istasangiz, bu funksiya qulaydir. Interval raqami suv berish sodir bo'ladigan kunlarning haqiqiy intervalini bildiradi.

1. "INTERVAL" (Interval) tepasida ko'rsatkich miltillaguncha ► tugmasini "ODD" (Toq) va "EVEN" (Juft)dan o'tkazing.
2. Interval kunlari soni miltillab ko'rsatiladi (standart sozlama 1 bo'ladi).
3. Interval kunlarini ko'paytirish yoki kamaytirish uchun + yoki – tugmalarini bosing (31 kungacha).
4. Interval kunlari 1 dan katta bo'lgandan so'ng, intervalda qolgan kunlarni ko'rsatuvchi ikkinchi raqam paydo bo'ladi. Ushbu raqamni tanlash uchun ► tugmasini bosing va keyingi suv berishgacha qolgan kunlarni ko'paytirish yoki kamaytirish uchun + yoki – tugmalarini bosing. Bu raqam keyingi suv berishgacha bo'lgan kerakli kunlar sonini bildiradi. Misol uchun, agar siz 1 kun qolgan 3 kunlik intervalni tanlasangiz, suv berish ertaga belgilangan boshlanish vaqtida boshlanadi va ushbu kundan boshlab har uchinchi kuni jadval takrorlanadi.
5. Intervalli suv berish (Interval Watering) rejimida Suv berilmaydigan kunlar (No Water Days) opsiyasi ham mavjud. Interval kunlari va qolgan kunlarni belgilagandan so'ng, alohida suv berilmaydigan kunlarni tanlash uchun ► tugmasini bosing. Standart sozlama suv berish uchun mavjud bo'lgan barcha kunlarni ko'rsatadi. Kunlar orasida o'tish uchun ► va ◄ tugmalarini, suv berishni istamagan har qanday kunni belgilash uchun – tugmasini bosing. Qaysi kunlar suv berilmaydigan kunlar sifatida belgilanganligini ko'rsatadi.

NASOS/ASOSIY KLAPANI FAOL HOLATGA KELTIRISHNI TANLASH

1. Dialni Nasos (Pump) holatiga burang.
2. Alohida stansiyalarni tanlash uchun ► tugmasini bosing.
3. Har bir stansiya uchun Nasos/Asosiy klapan (Pump/Master Valve) chiqishini YOQISH (ON) yoki O'CHIRISH (OFF) uchun + yoki – tugmalarini bosing.

Eslatma: Standart Nasos/Asosiy klapan (Pump/Master Valve) sozlamasi barcha stansiyalar uchun YOQILGAN (ON) holatda bo'ladi.

MAVSUMIY SOZLASHNI SOZLASH

Mavsumiy sozlash (Seasonal Adjust) funksiyasi butun kontrollerni qayta dasturlamasdan global ishlash vaqti o'zgarishlarini amalga oshirish uchun ishlatiladi. Bu ob-havo o'zgarishi bilan zarur bo'lgan kichik jadval o'zgarishlarini kiritish uchun juda mos keladi. Misol uchun, yilning issiqroq vaqtlarida biroz ko'proq suv talab qilinishi mumkin, sovuqroq mavsumlarda esa qisqaroq suv berish vaqtlari mos kelishi mumkin. Mavsumiy sozlash (Seasonal Adjust) mahalliy ob-havo sharoitlariga qarab belgilangan foiz bo'yicha asl ishlash vaqtlarini oshirishi yoki kamaytirishi mumkin.

1. Dialni Mavsumiy sozlash (Seasonal Adjust) holatiga burang.
2. Asl ishlash vaqtlarining 5% dan 300% gacha o'zgartirish uchun + yoki – tugmalarini bosing.

Eslatma: Mavsumiy sozlash (Seasonal Adjust) uchun standart sozlama 100% ni tashkil qiladi.

SOLAR SYN NI SOZLASH

Joydagi kundalik ob-havo sharoitlariga asoslangan holda avtomatik mavsumiy sozlash (Seasonal Adjustment) uchun ixtiyoriy Solar Sync sensorini (simli yoki simsiz) qo'shing.

1. Dialni Solar Sync holatiga burang.
2. Mintaqa (Region) sozlamasi miltillaydi. 1–4 mintaqalarni tanlash uchun + yoki – tugmalarini bosing. Aniq Solar Sync o'lchovlari uchun mintaqa (Region) sizning hududingiz uchun odatdagi eng yuqori ET uchun dasturlanishi kerak (Solar Sync foydalanuvchi qo'llanmasiga qarang).
3. Suvni sozlash (Water Adjustment) qiymatini tanlash uchun ► tugmasini bosing. Suvni sozlashni (Water Adjustment) 1–10 gacha ko'paytirish yoki kamaytirish uchun + yoki – tugmalarini bosing. Standart sozlama 5 bo'ladi va o'rnatishdan so'ng 5 da qolishi tavsiya etiladi. Biroq, agar mavsumiy sozlash (Seasonal Adjustment) juda ko'p yoki juda kam o'zgarayotgandek tuyulsa, Suvni sozlash (Water Adjustment) qiymatini o'zgartirish mumkin (Solar Sync foydalanuvchi qo'llanmasiga qarang).

BITTA STANSIYANI QO'LDA ISHLATISH

1. Dialni Qo'lda (Manual) holatiga burang.
2. Displeyda stansiyaning ishlash vaqti miltillaydi. Kerakli stansiyaga o'tish uchun ► tugmasini bosing.
3. Ishlash vaqti davomiyligini tanlash uchun + va – tugmalarini bosing (1 daqiqadan 12 soatgacha).
4. Dialni Ishga tushirish (Run) holatiga burang va stansiya suv berishni boshlaydi. Faqat belgilangan stansiya o'zining belgilangan davomiyligi uchun suv beradi. Tugallangandan so'ng, kontroller oldindan o'rnatilgan dasturda hech qanday o'zgarishsiz avtomatik ishlash rejimiga qaytadi.

Eslatma: Qo'lda bitta stansiya (Manual Single Station) funksiyasi har qanday biriktirilgan sensorni e'tiborsiz qoldiradi va suv berishga ruxsat beradi. Yomg'ir sensorini sinab ko'rish uchun Qo'lda bitta stansiya (Manual Single Station) dan foydalanmang. Buning o'rniga Dasturni ishga tushirish (Run Program) va Bir marta tegish bilan qo'lda ishga tushirish (One Touch Manual Start) dan foydalaning.

TIZIMNI O'CHIRISHNI SOZLASH

Barcha sug'orishni, shu jumladan allaqachon ishlayotgan har qanday stansiyani butunlay to'xtatish uchun dialni Tizim o'chirilgan (System Off) holatiga burang. Displeyda "OFF" (O'chirilgan) paydo bo'ladi va bir necha soniya ichida ishlayotgan har qanday stansiya o'chadi. Kontroller Tizim o'chirilgan (System Off) holatida bo'lganida, hech qanday yangi avtomatik dasturlashga ruxsat berilmaydi. Kontrollerni normal ishlashga qaytarish uchun dialni Ishga tushirish (Run) holatiga qaytaring.

DASTURLANADIGAN YOMG'IR O'CHIRISHI

Bu funksiya foydalanuvchiga 1 kundan 31 kungacha bo'lgan belgilangan davr uchun barcha dasturlashtirilgan suv berishni to'xtatishga imkon beradi. Dasturlanadigan yomg'ir o'chirishi (programmable rain off) davri oxirida kontroller normal avtomatik ishlashni davom ettiradi.

1. Dialni Tizim o'chirilgan (System Off) holatiga burang va "OFF" (O'chirilgan) miltillashini to'xtatishini kuting.
2. O'chirilgan holda qolish kunlari sonini belgilash uchun + va – tugmalarini bosing.
3. Dialni orqaga Ishga tushirish (Run) holatiga burang. Displeyda qancha o'chirilgan kun qolganligi ko'rsatiladi. Qolgan o'chirilgan kunlar har kunning yarim tunda kamayadi. 0 ga yetgandan so'ng, displey normal vaqtni ko'rsatishga qaytadi va avtomatik sug'orish keyingi rejalashtirilgan boshlanish vaqtida davom etadi.

Eslatma: Dasturlanadigan yomg'ir o'chirishi (Programmable Rain Off) sozlamalarini bekor qilish uchun dialni Tizim o'chirilgan (System Off) holatiga burang, "OFF" (O'chirilgan) miltillashini to'xtatishini kuting va dialni orqaga Ishga tushirish (Run) holatiga burang.

Yashirin va Kengaytirilgan Funksiyalar

FUNKSIYALAR VA ULAR QAYERDA JOYLASHLIGI

1. Programmable Sensor Override: - tugmasini bosib turing va Start Times ga o'ting.
2. Cycle and Soak: + tugmasini bosib turing va Run Times ga o'ting. Tsikl vaqtini kiriting va namlash vaqtini sozlash uchun PRG ni bosing.
3. Delay Between Stations: - tugmasini bosib turing va Run Times ga o'ting.
4. Hide Programs: - tugmasini bosib turing va Water Days ga o'ting.
5. Solar Sync Delay: + tugmasini bosib turing va Solar Sync ga o'ting
6. Clik Delay: + tugmasini bosib turing va System Off ga o'ting.
7. Total Run Time: Run Times ga o'ting. 1-stansiyadan ◄ ni bosing. Boshqa dasturlarni ko'rish uchun PRG ni bosing.
8. Test Program: PRG ni 3 soniya ushlab turing.
9. Easy Retrieve™: Saqlash uchun + va PRG ni ushlab turing. Tiklash uchun - va PRG ni ushlab turing.
10. Total Reset: PRG va Reset tugmasini ushlab turing.
11. Quick Check™: +, -, ◄, ►, ni birga ushlab turing. Tekshirishni boshlash uchun + ni bosing.
12. Run Program: ► ni ushlab turing va dasturni tanlash uchun PRG ni bosing.
    Stansiyalarni oldinga siljitish uchun ► ni bosing.

PROGRAMMALANADIGAN SENSORNI BEKOR QILISH

ICC2 foydalanuvchiga nazorat qiluvchini dasturlash imkonini beradi, shunda sensorning javobi stansiyadan stansiyaga mustaqil bo'ladi. Ushbu funksiya sensori faqat kerakli stansiyalar uchun sug'orishni o'chirib qo'yishga imkon beradi (butun tizimga emas). Misol uchun, ayvon bog'lari yoki osma yoki tomlar ostida bo'lgan boshqa landshaftlar yomg'ir yog'ganda suv olmaydi va yomg'irli davrlarda ham suvga muhtoj bo'ladi.

Eslatma: Nazorat qiluvchining standart sozlamasi "ON" (yoqilgan) bo'lib, bu sensor faol ekanligini va sensor ishga tushirilgandan so'ng barcha zonalarda sug'orishni o'chirib qo'yishini anglatadi.

1. Dial Run holatida bo'lganda, – tugmasini bosib turing, dialni Start Times holatiga o'tkazing va – tugmasini qo'yib yuboring.
2. Displey stansiya raqamini ko'rsatadi va "ON" miltillaydi. Ko'rsatilgan stansiya uchun sensorni yoqish yoki o'chirish uchun + va – tugmalarini bosing.
   ON = sensor yoqilgan (sug'orishni to'xtatadi)
   OFF = sensor o'chirilgan (sug'orishga ruxsat beradi)
3. Sensor Override uchun keyingi kerakli stansiyaga o'tish uchun ► va ◄ tugmalaridan foydalaning.
4. Barcha Sensor Overridelarini dasturlashni tugatgandan so'ng dialni Run holatiga qaytaring.

TSikl VA NAMLASH

Cycle and Soak (Tsikl va namlash) funksiyasi stansiyaning ishlash vaqtini davriy, qisqaroq sug'orish davomiyligiga bo'lishga imkon beradi. Ushbu funksiya suvni qiyaliklarga va zich tuproqlarga qo'llashda foydalidir, chunki u suvni bir uzoq ishlash vaqtidan farqli o'laroq, bir nechta qisqaroq tsikllar bilan sug'orish orqali suvni qo'llashni avtomatik ravishda sekinlashtiradi. Bu oqim va haddan tashqari sug'orishning oldini olishga yordam beradi.

Buning uchun siz stansiyaning umumiy istalgan sug'orish vaqtining bir qismi sifatida Tsikl vaqtini va keyingi tsikl uchun sug'orish yana sodir bo'lishidan oldin zarur bo'lgan minimal vaqt miqdori sifatida namlash vaqtini kiritishingiz kerak. Tsikllarning umumiy soni dasturlashtirilgan stansiyaning umumiy ishlash vaqtini olish va uni Tsikl vaqtiga bo'lish orqali aniqlanadi.

Misol uchun, 1-stansiyaga 20 daqiqa sug'orish kerak, lekin 5 daqiqadan so'ng oqim paydo bo'ladi. Biroq, 10 daqiqadan so'ng barcha suv tuproqqa singib ketadi. Yechim stansiya ishlash vaqti uchun 20 daqiqa, tsikl vaqti uchun 5 daqiqa va namlash vaqti uchun 10 daqiqa dasturlash bo'ladi. Bu sug'orishning 4 ta alohida tsiklini yaratadi, har bir tsikl uchun 5 daqiqa va sug'orish o'rtasida 10 daqiqa namlash vaqti.

Biroq, agar 1-stansiyadan keyin ishlash uchun dasturlashtirilgan stansiyalar bo'lsa, Tsikl va namlash jarayoni barcha rejalashtirilgan zonalarning oxirigacha yakunlanmaydi. Bu shuni anglatadiki, 1-stansiya o'zining birinchi tsiklini ishga tushirgandan so'ng, nazorat qiluvchi barcha dasturlashtirilgan stansiyalar o'z ishlash vaqtini tugatguncha son tartibida ketma-ket davom etadi. Keyin dastur 1-stansiyaga qaytadi va qolgan tsiklini va namlash jadvalini yakunlaydi.

1. Tsikl va namlash menyusiga kirish uchun, dial RUN holatida bo'lganda, + tugmasini bosib turing, dialni Run Times holatiga o'tkazing va + tugmasini qo'yib yuboring.
2. Dastlab 1-stansiya ko'rsatiladi. Boshqa stansiyalarga kirish uchun ► yoki ◄ tugmalarini bosing. Kerakli stansiya ko'rsatilgandan so'ng, tsikl vaqtini ko'paytirish yoki kamaytirish uchun + va – tugmalaridan foydalaning. Foydalanuvchi tsikl vaqtini 1 daqiqadan 4 soatgacha yoki Tsikl va namlash kerak bo'lmasa, OFF qilib sozlashi mumkin.

Eslatma: Tsikl va namlash vaqtini sozlashda, 1 soatdan kam bo'lgan har qanday vaqt faqat daqiqalarni ko'rsatadi (masalan, 30). 1 soatdan ko'p bo'lgan vaqt uchun displey soat raqamini o'z ichiga oladi (masalan, 2:45).

STANSIYALAR O'RTASIDAGI KECHIKISH

Ushbu funksiya foydalanuvchiga stansiyani faollashtirish va o'chirish o'rtasida kechikishni dasturlash imkonini beradi. Bu, ayniqsa, sekin yopiladigan klapanlar, maksimal oqimga yaqin ishlaydigan nasoslar va/yoki quduqlar va suv saqlash tanklari kabi sekinroq tiklanishga ega bo'lgan muqobil suv manbalari bo'lgan tizimlarda foydalidir.

1. Dial Run holatida bo'lganda, – tugmasini bosib turing, dialni Run Times holatiga o'tkazing va – tugmasini qo'yib yuboring.
2. Displey kechikish vaqtini soniyalarda ko'rsatadi, bu standart bo'lib 00 soniyaga o'rnatiladi. Kechikish vaqtini ko'paytirish yoki kamaytirish uchun + va – tugmalarini bosing. 1 daqiqadan kam bo'lgan har qanday kechikish vaqti uchun displey faqat soniyalarni ko'rsatadi (masalan, SEC 45). 59 soniyadan ko'proq dasturlaganingizdan so'ng, "SEC" "Hr" ga o'zgaradi va kechikish vaqti daqiqa va soat rejimiga o'tadi (masalan, Hr 0:30 30 daqiqani, Hr 2:00 2 soatni anglatadi).
3. Stansiyalar orasidagi kechikish funksiyasi barcha stansiyalarga tegishli va 1 soniyadan 10 soatgacha dasturlashtirilishi mumkin.
4. Barcha Stansiyalar orasidagi kechikishlarni dasturlashni tugatgandan so'ng dialni Run holatiga qaytaring.

Eslatma: Asosiy klapan/nasosni ishga tushirish zanjiri klapanning yopilishiga yordam berish va nasosning keraksiz aylanishini oldini olish uchun har qanday dasturlashtirilgan Stansiyalar orasidagi kechikishning birinchi 15 soniyasida faol bo'lib qoladi.

DASTURLARNI YASHIRISH

ICC2 zavodda bir nechta turli xil landshaftlar va o'simlik turlari talablarini sug'orishda ishlatiladigan 4 ta mustaqil dastur (A, B, C va D) bilan konfiguratsiya qilingan. Nazorat qiluvchi faqat eng asosiy dasturlashni ko'rsatish uchun sozlanishi va shu bilan ortiqcha dasturlarni yashirishi mumkin.

1. Dial Run holatida bo'lganda, – tugmasini bosib turing, dialni Water Days holatiga o'tkazing va – tugmasini qo'yib yuboring.
2. 4 yoki 1 o'rtasida o'zgartirish uchun + va – tugmalaridan foydalaning.
   Standart sozlama 4 ga o'rnatiladi, bu barcha 4 ta dasturni va barcha 8 ta ishga tushirish vaqtini ko'rsatadi. 1 sozlamasiga o'tish faqat A dasturini va faqat 1 ta ishga tushirish vaqtini ko'rsatadi.
3. Barcha Dasturlarni yashirishni dasturlashni tugatgandan so'ng dialni Run holatiga qaytaring.

SOLAR SYNC KECHIKISHI

O'rnatilgan Solar Sync dasturlashga ega ICC2 Solar Sync dan mavsumiy sozlash qiymatini avtomatik, har kuni yangilanishini 99 kungacha kechiktirish imkoniyatiga ega. Ushbu parametr dastur ishlash vaqtlarining Solar Sync tomonidan ma'lum vaqt davomida sozlanishini istamaydigan foydalanuvchilar uchun foydali bo'lishi mumkin (masalan, urug' sepish yoki ortiqcha sug'orish jadvali paytida). Ushbu funksiya nazorat qiluvchiga Solar Sync kechikish davri tugamaguncha, kamida qo'lda o'rnatilgan, qat'iy mavsumiy sozlash qiymati bilan ishlashga imkon beradi. Biroq, Solar Sync kechikishi faol bo'lsa ham, Solar Sync sensori ob-havo ma'lumotlarini to'plashni va mavsumiy sozlash qiymatini hisoblashni davom ettiradi; u shunchaki ishlash vaqtlariga qo'llanilmaydi. Solar Sync kechikishi tugagandan so'ng, yangilangan mavsumiy sozlash qiymati qo'llaniladi.

Eslatma: Solar Sync kechikish funksiyasiga faqat Solar Sync sensori o'rnatilganida kirish mumkin.

4. Dial Run holatida bo'lganda, + tugmasini bosib turing, dialni Solar Sync holatiga o'tkazing va + tugmasini qo'yib yuboring.
5. Displey "d: 00" ni ko'rsatadi, bu erda "d" kunlarni va "00" kechiktirilishi kerak bo'lgan kunlar sonini bildiradi.
6. Kerakli Solar Sync kechikish kunlari sonini ko'paytirish yoki kamaytirish uchun + yoki – tugmalarini bosing. Kunlarning to'g'ri soni ko'rsatilgandan so'ng dialni Run holatiga qaytaring.

Eslatma: Qolgan kunlar soni Run ekranida ko'rsatilmaydi. Solar Sync kechikish funksiyasi faol ekanligini tekshirish uchun Solar Sync kechikish menyusini oching va ko'rsatilgan kunlar sonini tekshiring. Agar 1 kun yoki undan ko'p dasturlashtirilgan bo'lsa, unda Solar Sync kechikishi faol bo'ladi, lekin agar 0 kun dasturlashtirilgan bo'lsa, unda Solar Sync kechikishi o'chiriladi.

CLIK KECHIKISH

Ushbu funksiya foydalanuvchiga Clik hodisasi sodir bo'lganidan KEYIN belgilangan vaqt davomida dasturlashtirilgan sug'orishni kechiktirishga imkon beradi. Misol uchun, kuchli yomg'ir bashorat qilingan va sizga bo'rondan keyin bir necha kun davomida sug'orish kerak emas. Clik kechikishi Clik sensori ishga tushirilgandan keyin avtomatik dasturlashni 1–7 kunga kechiktirishi mumkin. Clik kechikish davrining oxirida nazorat qiluvchi oddiy avtomatik sug'orishni davom ettiradi.

1. Dial Run holatida bo'lganda, + tugmasini bosib turing, dialni System Off holatiga o'tkazing va + tugmasini qo'yib yuboring.
2. Displey "OFF –" ni ko'rsatadi, tire miltillaydi. Clik kechikish kunlari sonini ko'paytirish yoki kamaytirish uchun + yoki – tugmalarini bosing. Kunlarning to'g'ri soni ko'rsatilgandan so'ng dialni Run holatiga qaytaring.
3. Clik hodisasi tugagandan so'ng (masalan, yomg'ir sensori quriydi va sensorni o'chiradi), Clik kechikish funksiyasi faol bo'ladi va butun Clik kechikish davomiyligi uchun ekranda ko'rsatiladi.

Eslatma: Faol Clik kechikishini istalgan vaqtda oddiygina dialni System Off holatiga o'tkazib, "OFF" miltillashni to'xtatishini kutib, dialni Run holatiga qaytarish orqali bekor qilish mumkin. Bundan tashqari, Programmable Sensor Override funksiyasi bilan o'rnatilgan har qanday stansiya Clik kechikishi vaqtida ishlaydi.

UMUMIY ISHLASH VAQTI

ICC2 har bir dasturning stansiya ishlash vaqtlarining umumiy yig'indisini saqlaydi. Ushbu funksiya har bir dasturning qancha vaqt sug'orishini aniqlashning tezkor usulini taqdim etadi.

1. Dialni Run Times holatiga o'tkazing.
2. 1-stansiya ishlash vaqtidan boshlab dasturdagi barcha ishlash vaqtlarining umumiy yig'indisini ko'rib chiqish uchun ◄ tugmasini bir marta bosing. Shuningdek, eng yuqori stansiya ishlash vaqtiga o'tgandan so'ng ► tugmasini bir marta bosish orqali umumiy ishlash vaqtini ko'rishingiz mumkin.
3. Qo'shimcha dasturlarning umumiy ishlash vaqtlarini ko'rib chiqish uchun PRG tugmasini bosing.

TEST DASTURI

Test dasturi funksiyasi foydalanuvchilarga har qanday yoki barcha stansiyalarni ketma-ket qo'lda ishga tushirishning soddalashtirilgan usulini taklif etadi. Ushbu funksiya har bir stansiyani son tartibida, eng pastdan eng yuqorigacha ishlatadi va har qanday aniq stansiyadan boshlanishi mumkin. Bu sug'orish tizimingizni tezkor ishlatish uchun foydalidir.

1. Dial Run holatida bo'lganda, PRG tugmasini bosib turing. 1-stansiya miltillovchi ishlash vaqti bilan paydo bo'ladi (nazorat qiluvchi standarti 0:00 ga o'rnatiladi).
2. Qaysi stansiyadan boshlamoqchi ekanligingizni tanlash uchun ► va ◄ tugmalarini bosing. Stansiya ishlash vaqtini ko'paytirish yoki kamaytirish uchun + va – tugmalarini bosing (0 dan 15 daqiqagacha). Kiritilgan ishlash vaqti barcha stansiyalarga qo'llaniladi.
3. Ikki soniyalik tanaffusdan so'ng Test dasturi boshlanadi. Muayyan zonaning to'liq davomiylikda ishlashi kerak bo'lmasa, stansiyalar orqali oldinga va orqaga siljishingiz mumkin.

EASY RETRIEVE™

ICC2 keyinchalik olish uchun afzal ko'rilgan sug'orish dasturini xotiraga saqlashga qodir. Ushbu funksiya nazorat qiluvchini dastlabki dasturlashtirilgan sug'orish jadvaliga qaytarishning tezkor usulini yaratadi va joriy dasturga har qanday keraksiz o'zgarishlarni bekor qilishda ayniqsa foydalidir.

1. Dial Run holatida bo'lganda, + va PRG tugmalarini bir vaqtda bosib turing. Ekranda uchta chiziq paydo bo'lgandan so'ng + va PRG tugmalarini qo'yib yuboring. Belgisi dastur xotiraga saqlanayotganini ko'rsatib, displeyda chapdan o'ngga siljiydi. Saqlangandan so'ng displey "DONE" (bajarildi) ni ko'rsatadi va keyin kun vaqti displeyiga qaytadi.
2. Ilgari xotiraga saqlangan dasturni olish uchun dialni Run holatida qoldiring va – va PRG tugmalarini bir vaqtda bosib turing. Ekranda bir xil uchta chiziq paydo bo'lgandan so'ng – va PRG tugmalarini qo'yib yuboring. Belgisi dastur xotiradan yuklanayotganini ko'rsatib, displeyda o'ngdan chapga siljiydi. Yuklangandan so'ng displey "DONE" (bajarildi) ni ko'rsatadi va keyin kun vaqti displeyiga qaytadi.

UMUMIY QAYTA O'RNATISH

Umumiy qayta o'rnatish funksiyasi nazorat qiluvchining barcha xotirasini o'chiradi va hamma narsani zavodning oldindan o'rnatilgan sozlamalariga qaytaradi. Umumiy qayta o'rnatishni amalga oshirgandan so'ng, barcha dasturlash, shu jumladan saqlangan Easy Retrieve dasturlash butunlay o'chiriladi. Ushbu funksiya odatda nazorat qiluvchini boshidan qayta dasturlashingiz kerak bo'lganda yoki nazorat qiluvchi hech qanday buyruqqa javob bermaganda ishlatiladi.

1. PRG va RESET tugmalarini bir vaqtda bosib turing. Displey 12:00 AM ni ko'rsatguncha kuting va ikkala tugmani ham qo'yib yuboring. Nazorat qiluvchi endi qayta dasturlashga tayyor.

TEZKOR TEKSHIRUV™

Ushbu zanjir diagnostika protsedurasi odatda nosoz solenoidlar va yomon yoki noto'g'ri simlarni ulash natijasida kelib chiqadigan simlardagi qisqa tutashuvlarni tezda aniqlashi mumkin. Quick Check (Tezkor tekshiruv) har bir sim zanjirini potentsial muammolar uchun jismonan tekshirish o'rniga, maydondagi muammolarni aniqlashning samarali va ta'sirchan usuli hisoblanadi.

1. Quick Check (Tezkor tekshiruv) sinov protsedurasini boshlash uchun +, –, ► va ◄ tugmalarini bir vaqtda bosing. Displey ekrandagi barcha belgilarni ko'rsatadi.
2. Diagnostikani boshlash uchun + tugmasini bosing. Keyin nazorat qiluvchi stansiya terminallari orqali yuqori oqim yo'lini aniqlash uchun barcha stansiyalarni qidiradi. Maydon simlaridagi qisqa tutashuv aniqlanganda, "ERR" xabari, undan oldin stansiya raqami, displeyda bir lahzaga miltillaydi. Sinov qolgan stansiyalarni nosozliklarni tekshirishni davom ettiradi va tugallangandan so'ng avtomatik sug'orish rejimiga qaytadi.

DASTURNI ISHGA TUSHIRISH (BIR TEGISH BILAN QO'LDA ISHGA TUSHIRISH)

ICC2 dialdan foydalanmasdan butun dasturni faollashtirishga ham qodir. Ushbu parametr qo'shimcha sug'orish zarur bo'lganda yoki tizimingizni tekshirish uchun stansiyalar bo'ylab aylanishni istasangiz juda mos keladi. Dasturni ishga tushirish funksiyasi mavjud ishlash vaqtlarini ishga tushirish uchun to'rtta avtomatik dasturning har qandayini tanlash imkoniyati bilan Test dasturi funksiyasidan farq qiladi.

1. Dial Run holatida bo'lganda, ► tugmasini ikki soniya bosib turing va qo'yib yuboring.
2. Ushbu qo'lda bir tegish bilan ishga tushirish opsiyasi avtomatik ravishda A dasturiga o'tadi. PRG tugmasini bosish orqali to'rtta dasturning har qandayini (A, B, C yoki D) tanlashingiz mumkin.
3. Stansiya raqami displeyda miltillaydi. Stansiyalar bo'ylab aylanish uchun ► va ◄ tugmalarini va oldindan mavjud bo'lgan ishlash vaqtlarini sozlash uchun + va – tugmalarini bosing (0 daqiqadan 12 soatgacha). Birinchi navbatda ishga tushirish uchun kerakli stansiyangizni tanlaganingizdan so'ng, dastur avtomatik ravishda boshlanadi. Muayyan zonaning to'liq davomiylikda ishlashi kerak bo'lmasa, stansiyalar orqali oldinga va orqaga siljishingiz mumkin.

Muammolarni bartaraf etish

Simptom	Mumkin boʻlgan sabab	Yechim
Displeyda "ERR" bilan stansiya raqami koʻrsatilgan	Nosoz stansiya solenoidi yoki maydon simlarida qisqa tutashuv	Maydon simlari va solenoidlarning uzluksizligini tekshiring va har qanday nosoz solenoidlarni almashtiring.
Displeyda "P ERR" koʻrsatilgan	Nasosni ishga tushirish/asosiy valf simlarida qisqa tutashuv yoki nosoz nasosni ishga tushirish yoki asosiy valf solenoidi	Asosiy valf yoki nasosni ishga tushirish simlarining uzluksizligini tekshiring va har qanday qisqa tutashgan simlarni almashtiring yoki taʼmirlang. Barcha sim ulanishlari yaxshi va suv oʻtkazmaydiganligini tekshiring. Toʻgʻri oʻrnatish uchun nasosni ishga tushirish oʻrni spetsifikatsiyalarini tekshiring.
Displeyda "SP ERR" koʻrsatilgan	SmartPort xatosi; bu masofaviy qabul qilgichga ulanish yaqinida mavjud boʻlgan elektr shovqinini ifodalaydi	Ulanishlarni elektr shovqin manbaidan uzoqlashtiring. SmartPort simlar toʻplamini tekshiring va qizil sim AC 1 terminaliga, koʻk sim REM terminaliga ulanganligini tasdiqlang. Agar SmartPort simlar toʻplami kontrollerdan uzaytirilgan boʻlsa, ekranlangan kabeldan foydalanilganligiga ishonch hosil qiling (ROAM-SCWH).
Displeyda "NO AC" koʻrsatilgan	AC quvvati yoʻq va kontroller quvvat olmayapti	Kontrollerga kiruvchi quvvat manbaini/oʻchirgichni tekshiring, transformator simli va toʻgʻri oʻrnatilganligiga ishonch hosil qiling.
Muzlagan yoki buzilgan displey	Quvvatning keskin oshishi	Kontrollerni qayta oʻrnating.
Kontroller toʻgʻri stansiya sonini aniqlamayapti	Modul notoʻgʻri oʻrnatilgan, yangi modulni oʻrnatgandan soʻng "Reset" (Qayta oʻrnatish) tugmasini bosishni unutdingiz yoki modul nosoz	Modullar toʻgʻri oʻrnatilganligini va joyiga mahkamlanganligini, toʻgʻri yoʻnaltirilganligini va toʻgʻri uyalarda ekanligini tekshiring. Yangi modulni qoʻshgandan soʻng boshqaruv panelining orqa tomonidagi "Reset" (Qayta oʻrnatish) tugmasini bosishni unutmang.
Displeyda dastur ishlayotgani koʻrsatilgan, lekin aslida sugʻorish yoʻq	Maydon simlarida muammo, nosoz solenoid(lar), nosoz valf(lar) yoki tizimga suv bosimi yoʻq	Maydon simlari va solenoidlarning uzluksizligini tekshiring, har qanday nosoz solenoidlarni almashtiring va/yoki har qanday yomon sim ulanishlarini taʼmirlang. Valflarni chiqindilar, korpusning sinishi, diafragma yirtilishlari va toʻgʻri ishlashi uchun tekshiring. Suv manbai ochiq va bosimli ekanligiga ishonch hosil qiling.
Yomgʻir yoki boshqa Clik tipidagi sensor sugʻorishni toʻxtatmaydi	Oʻtkazgich simi olib tashlanmagan, sensor kaliti "Bypass" (Chetlab oʻtish) holatida yoki mos kelmaydigan sensor oʻrnatilgan	SEN terminallaridagi qizil oʻtkazgich simini olib tashlashni unutmang. Sensor kaliti "active" (faol) holatiga oʻrnatilganligiga ishonch hosil qiling. Odatda yopiq (NC) sensor oʻrnatilganligini tasdiqlang.
Kontroller doimiy ravishda sugʻorayotganga oʻxshaydi	Juda koʻp ishga tushirish vaqtlari dasturlashtirilgan	Dastur ichida barcha stansiyalarni ketma-ket ishlatish uchun faqat bitta ishga tushirish vaqti talab qilinadi (har bir alohida stansiya uchun ishga tushirish vaqtini belgilashingiz shart emas). Barcha keraksiz ishga tushirish vaqtlarini olib tashlang.
Kontroller avtomatik dasturlashni ishga tushirmayapti	Mumkin boʻlgan dasturlash xatosi(lari), sensor faollashtirilgan va zanjirni uzayapti, Programmable Off (Dasturlashtiriladigan oʻchirish) kuchga kirgan, vaqt/sana xatoliklari	Barcha dasturlarni, sugʻorish kunlarini, ishga tushirish vaqtlarini va stansiyaning ishlash vaqtlarini toʻgʻri dasturlanganligini tasdiqlang. Displeyda sensor xatosi haqidagi bildirishnomani tekshiring. Displeyda "OFF" (Oʻchirilgan) kunlarni tekshiring. Kontroller vaqtini, sanasini va AM/PM/24 soatlik rejim sozlamalarini tekshiring.

Manbalar

• Solar Sync Support | Hunter Industries

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Hunter ICC2 - Sug'orish kontrolleri qo'llanmasi ni yuklab olish

Mavjud tillar
