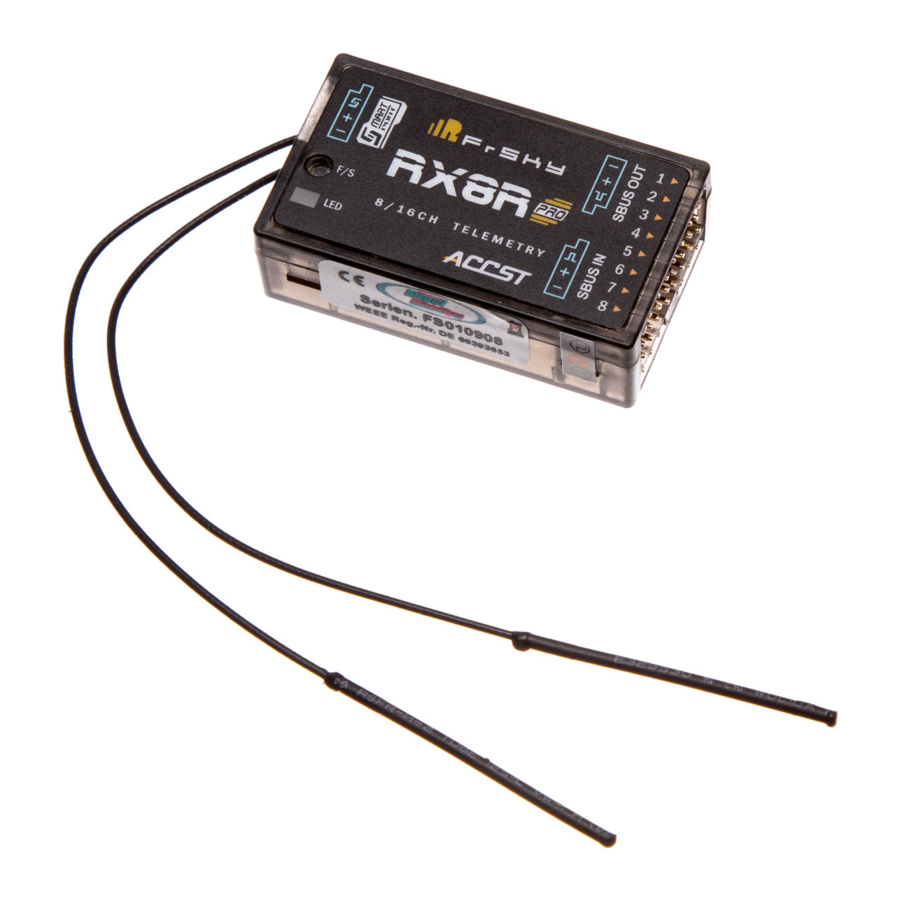

FrSky RX8R PRO - Qabul qilgich qo'llanmasi

Kirish

FrSky RX8R PRO 8/16CH to'liq dupleks telemetriya qabul qilgichni sotib olganingiz uchun tashakkur. U uchta xususiyatga ega: yuqori aniqlik, past kechikish va kuchli shovqinlarga qarshi turish. Ushbu tizimning afzalliklaridan to'liq bahramand bo'lish uchun, iltimos, ko'rsatma qo'llanmasini diqqat bilan o'qing va qurilmani quyida tavsiflanganidek sozlang.

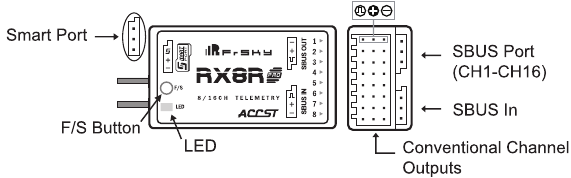

Umumiy ko'rinish

Texnik xususiyatlar

• O'lchami: 46.3*26.6*14.2mm (L×W×H)
• Og'irligi: 14.8g
• Kanallar soni: 16CH (1-8CH PWM yoki 9-16CH PWM an'anaviy kanal chiqishlaridan, 1-16CH SBUS portidan)
• Bortda RSSI chiqishi bilan: Analog 0~3.3V
• Ishlash kuchlanish diapazoni: DC 3.5~10V
• Ishlash toki: 100mA@5V
• Ishlash diapazoni: to'liq diapazon (> 1.5km)
• Firmware yangilanadigan
• Servo kadr tezligi:
  9ms (HS-Yuqori tezlik rejimi)
  18ms (FS-Normal tezlik rejimi)
• Moslik: FrSky transmitterlari/transmitter modullari D8/D16 rejimida

Yangi nimalar bor

• Yuqori aniqlik: PWMning og'ishi 0.5μs gacha kamaytirildi
• Past kechikish: HS rejimidagi X8R bilan solishtirganda, RX8R PRO ning PWM chiqish kechikishi ko'pi bilan 9ms ga kamayadi.
• Kuchli shovqinlarga qarshi turish: shovqinlarga qarshi turish yaxshilanadi.

Eslatma
Agar CDI o't oldirgich ishlatilsa, RX8R PRO antennasi va CDI o't oldirgich orasidagi masofa 20 sm dan kam bo'lmasligi kerak.

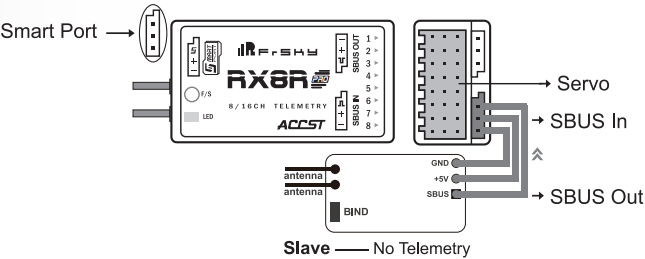

Zaxiralash funksiyasi

RX8R PRO zaxiralash funksiyasini qo'llab-quvvatlaydi. U qul qabul qilgichdan SBUS signalini oladi. Qul qabul qilgichda SBUS chiqishi bo'lishi kerak (masalan, Frsky XM+, XM, R-XSR, L9R va boshqalar).

Eslatma
Qul qabul qilgich Frsky X seriyali qabul qilgich bo'lganda, qul qabul qilgichda telemetriya o'chirilganligiga ishonch hosil qiling. XM+ qul qabul qilgich sifatida tavsiya etiladi.
RX8R PRO dagi SBUS IN ni o'zining SBUS OUT ga ulamang.
Ikki RX8R PRO bir-biriga zaxiralash qabul qilgichi bo'la olmaydi.
Agar shunday qilsangiz, yuqoridagi ikki shartda failsafe ishlamaydi.

Smart Port

S.Port tomonidan qo'llab-quvvatlanadigan mahsulotlar tomonidan o'lchangan barcha ma'lumotlar transmitterga qaytarilishi mumkin.

Smart Port (S. Port) - FrSky Electronic Co., Ltd tomonidan ishlab chiqilgan signal simli to'liq dupleksli raqamli uzatish interfeysi. Smart Port bilan ta'minlangan barcha mahsulotlar (jumladan, XJT moduli, RX8R qabul qilgich, ner hubsiz sensorlar, yangi Smart Dashboard va boshqalar), ketma-ket port foydalanuvchi ma'lumotlari va boshqa foydalanuvchi kiritish/chiqarish qurilmalari soni yoki ketma-ketligi cheklanmagan holda yuqori uzatish tezligida ulanishi mumkin.

Qurilmada telemetriyani qanday yoqish/o'chirish mumkin

Taranis X9D/X9D Plus va Taranis QX7/X7S uchun MENU-MODEL SETUP-PAGE 2 ga o'ting, Internal/External RF rejimini tanlang, so'ngra Bind (Ulanish) ni tanlang va telemetriyani tanlang yoki yo'q.

Horus X12S/X10/X10S uchun transmitterni yoqing, RF SYSTEM ga o'ting, Internal/External RF rejimini tanlang, so'ngra Bind (Ulanish) ni tanlang va telemetriyani tanlang yoki yo'q.

Ulanish tartibi

Ulanish - bu ma'lum bir qabul qilgichni transmitter/transmitter moduliga noyob tarzda bog'lash jarayoni. Transmitter/transmitter moduli bir nechta qabul qilgichga bog'lanishi mumkin (bir vaqtning o'zida ishlatilmasligi kerak). Qabul qilgich faqat bitta transmitter/transmitter moduliga bog'lanishi mumkin.

Ulanish tartibini yakunlash uchun quyidagi amallarni bajaring.

1. Transmitterni/transmitter modulini ulanish rejimiga qo'ying
   1. Taranis X9D/X9D Plus/X9E va Taranis Q X7/X7S uchun transmitterni yoqing, MENU—MODEL SETUP—PAGE 2 ga o'ting, Internal yoki External RF ni tanlang va BIND (ULANISH) ni tanlang.
   2. Horus X12S/X10S/X10 uchun transmitterni yoqing, RF tizimiga o'ting, Internal yoki External RF ni tanlang va STATE ostida BIND (ULANISH) ni tanlang.
   3. Transmitter moduli uchun (XJT misol sifatida), avval D16/D8 rejimini tanlang va modulda F/S tugmasini ushlab turgan holda transmitterni External RF ga yoqing, tugmani qo'yib yuboring va XJT modulidagi QIZIL LED miltillaydi.
2. Qabul qilgichdagi F/S tugmasini ushlab turgan holda batareyani qabul qilgichga ulang. Qabul qilgichdagi QIZIL LED miltillaydi, bu ulanish jarayoni yakunlanganligini bildiradi.
3. Transmitterni ham, qabul qilgichni ham o'chiring.
4. Transmitterni yoqing va batareyani ulang. Qabul qilgichdagi YASHIL LED qabul qilgich transmitterdan buyruqlar olayotganligini bildiradi. Qabul qilgich/transmitter modulining ulanishi takrorlanishi shart emas, agar ulardan biri almashtirilmasa.

Eslatma
Ulanish tartibi tugallangandan so'ng, qabul qilgichni qayta yoqing va uning haqiqatan ham bog'langan transmitter tomonidan boshqarilayotganligini tekshiring.

Diapazonni tekshirish

Har bir parvoz seansidan oldin parvozdan oldingi diapazonni tekshirish kerak. Yaqin atrofdagi metall panjaralar, beton binolar yoki daraxtlardan aks etish diapazonni tekshirish va parvoz paytida signal yo'qolishiga olib kelishi mumkin. Diapazonni tekshirish rejimida RF quvvati normal holatning 1/30 qismiga va diapazon 1/10 qismiga kamayadi.

Quyida tavsiflangan amallarni bajaring.

1. Modelni metall bilan ifloslanmagan yerdan kamida 60 sm (taxminan ikki fut) balandlikda joylashtiring (masalan, yog'och skameykada). Qabul qilgichning antennalari vertikal holatda bo'lishi kerak.
2. Taranis X9D/X9D Plus/X9E va Taranis Q X7/X7S uchun MODEL SETUP (Sahifa 2/13)— External RF/Internal RF ga o'ting, mos modulni tanlang va keyin Rng ni tanlang.

Horus X12S/X10S/X10 uchun MDL— RF SYSTEM ga o'ting, External RF ostida ON ni tanlang va state ostida RANGE ni tanlang.

Eslatma
Batafsil ma'lumot uchun tegishli qo'llanmalarga qarang.

Ishlash rejimini qanday o'zgartirish mumkin

RX8R PRO ning normal rejimi D16.

D8 rejimi faqat CH7&CH8 signal pinlari ulanishdan oldin sakraganda ishlaydi.

Servo kadr tezligini qanday o'zgartirish mumkin

Normal servo kadr tezligi 18ms (FS-Normal tezlik rejimi).

Yuqori tezlik rejimi (9ms) faqat CH5&CH6 signal pinlari ulanishdan oldin sakraganda ishlaydi.

Failsafe

Failsafe - bu boshqaruv signali ma'lum bir muddatga yo'qolganda oldindan o'rnatilgan kanal chiqish pozitsiyasi uchun foydali xususiyat. D16 RF rejimini qo'llab-quvvatlaydigan qabul qilgich uchun failsafe ni transmitter interfeysi orqali o'rnatish mumkin, u har bir kanal uchun impuls yo'q, ushlab turish va moslashtirishni qo'llab-quvvatlaydi.

Failsafe ni o'rnatish uchun quyidagi amallarni bajaring

1. Transmitterni o'rnating
   • Taranis X9D/X9D Plus va Taranis Q X7S/X7 uchun transmitterni yoqing, MODEL SETUP—Internal RF/External RF—Failsafe ga o'ting.

   • Horus X12S/X10S/X10 uchun transmitterni yoqing, MDL—FAILSAFE ga o'ting.

2. Qabul qilgichda o'rnating
   • Ulangandan so'ng kanal pozitsiyalarini oldindan o'rnatilgan qiymatga o'tkazish paytida F/S tugmasini qisqa bosing.

3 ta failsafe rejimi mavjud: Impuls yo'q, Ushlab turish, Moslashtirilgan.

• Impuls yo'q: Signal yo'qolganda, qabul qilgich hech qanday kanalda impuls chiqarmaydi. Rejimni qo'llash uchun uni menyuda tanlang va failsafe kuchga kirishi uchun 9 soniya kuting.
• Ushlab turish: Model signal yo'qolgandan keyin oxirgi pozitsiyani saqlab qoladi. Rejimni qo'llash uchun uni menyuda tanlang va failsafe kuchga kirishi uchun 9 soniya kuting.

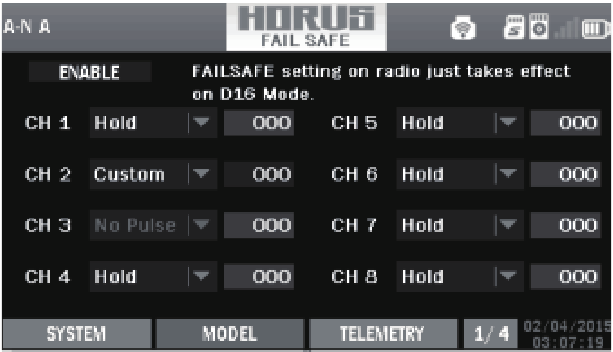

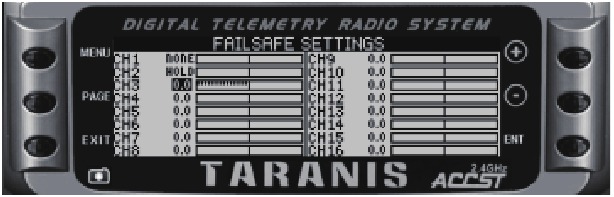

• Moslashtirilgan: Har bir alohida kanalning moslashtirilgan pozitsiyasi. Model signal yo'qolgandan keyin oldindan o'rnatilgan pozitsiyaga o'tadi. Kursorni o'rnatmoqchi bo'lgan kanalga o'tkazing va ENTER ni bosing, quyidagi FAILSAFE SETTING ekranini ko'rasiz. Kursorni failsafe ni o'rnatmoqchi bo'lgan kanalga o'tkazing va ENTER ni bosing. Tegishli tayoqchalar yoki kalitlarni harakatlantirganda, kanal panelining harakatlanayotganini ko'rasiz. Kanal panelini failsafe uchun xohlagan joyga o'tkazing va sozlashni tugatish uchun ENTER ni uzoq bosing. Failsafe kuchga kirishidan oldin 9 soniya kuting.

Eslatma
Kanal chiqish pozitsiyasi uchun transmitter orqali failsafe sozlamalari faqat D16 RF rejimi uchun mo'ljallangan. Bundan tashqari, transmitter orqali failsafe sozlamalari qabul qilgich orqali sozlamalarga nisbatan yuqori ustuvorlikka ega.

FrSky doimiy ravishda mahsulotlarimizga xususiyatlar va yaxshilanishlar qo'shmoqda. Mahsulotingizdan maksimal darajada foydalanish uchun FrSky veb-saytining yuklab olish bo'limini tekshiring www.frsky-rc.com eng so'nggi yangilanish firmware uchun

FrSky Electronic Co., Ltd
www.frsky-rc.com
Biz bilan bog'lanish: frsky@frsky-rc.com
Qo'shish: F-4, C binosi, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China
Texnik yordam: sales4tech@gmail.com
